GE DS200TCQCG1BKG | Mark V Q总线通信控制器 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: DS200TCQCG1BKG
• 制造商: GE Vernova
• 所属系统: GE Mark V 涡轮控制系统
• 模块类型: Q机架主控通信控制器（Q Rack Master Controller）
• 安装位置: 安装于Mark V远程I/O机架（Q Rack）的指定主控槽位（通常为Slot 1）
• 通信接口: 通过Q总线电缆连接至主控机架（R/S/T）的TCQA模块（如DS200TCQAG1BHF-W01）
• 本地总线: 管理Q机架内部I/O背板总线，支持最多16个I/O卡槽（依机架型号而定）
• 处理器架构: 嵌入式80186兼容微控制器，运行专用实时固件
• 供电要求: 由Q机架背板提供 +5 VDC、±15 VDC，典型功耗 12 W
• 工作温度: 0°C 至 +60°C（工业级环境）
• 硬件版本: G1B（Rev. KG 表示特定固件/配置变体）

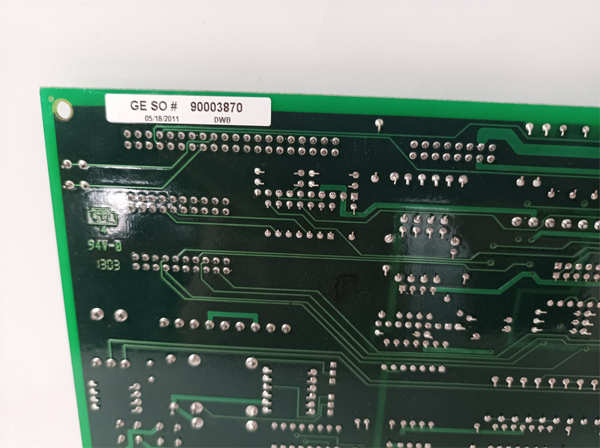

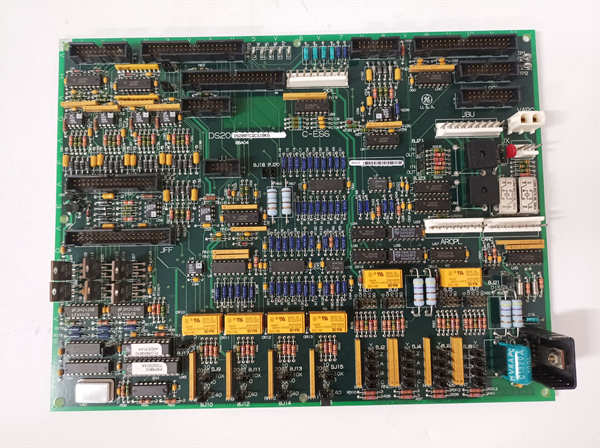

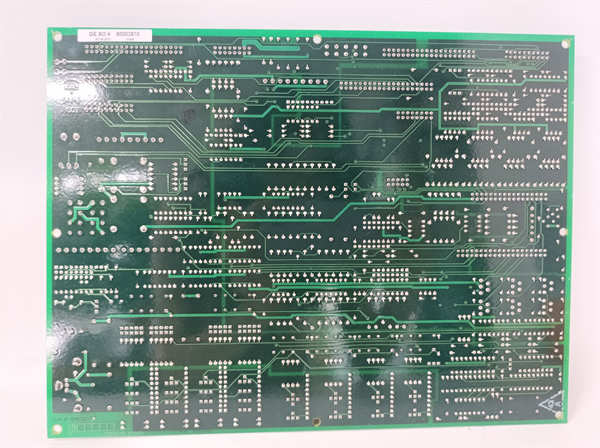

DS200TCQCG1BKG

功能定位与应用场景分析

DS200TCQCG1BKG 是 GE Mark V 系统中 远程Q机架的“大脑”，承担着本地I/O数据采集、预处理与主控通信调度的核心职责。它解决了早期集中式控制架构中现场布线长、信号干扰大、扩展性差等问题，使I/O模块可就近部署于透平辅机间、锅炉岛或压缩机厂房，通过Q总线与中央控制室保持毫秒级同步。

该模块并非被动转发器，而是具备独立扫描周期、故障自检和I/O状态缓存能力的智能节点。在系统上电时，TCQCG1BKG会执行I/O卡识别、配置校验和通信握手；运行中持续监控各I/O卡健康状态，并在检测到卡件失效或通信中断时，向主控上报“Q Rack Fault”告警。其可靠性直接决定Q机架所辖所有保护与调节回路的有效性。

典型应用场景包括：

• 场景一：在9E燃气轮机电厂中，Q机架部署于透平辅控间，TCQCG1BKG管理润滑油压力开关、顶轴油泵状态、密封空气流量等关键DI/DO/AI信号。
• 场景二：用于蒸汽轮机凝汽系统，集中采集热井水位、循环水泵运行状态，并通过Q总线上传至主控实现自动启停逻辑。
• 场景三：作为仍在服役的Mark V装置的关键备件，替换因Flash存储器失效、晶振老化或电源管理芯片退化导致Q机架离线的旧模块。
• 场景四：在多台机组共享Q机架的复杂拓扑中，确保各I/O组逻辑隔离与数据完整性，避免交叉干扰。

质量标准与测试流程

Q机架主控模块失效将导致整个远程I/O站瘫痪，可能触发机组跳闸。因此，我们对 DS200TCQCG1BKG 实施严格的系统级功能验证：

• 外观与清洁：所有模块经专业清洁，检查Flash芯片、晶振、电源稳压器无虚焊或老化，Q总线连接器针脚无氧化，并保留原始序列号与硬件标签（G1BKG）。
• 上机实测：将模块安装于真实 Mark V Q机架（搭配PTBA、DTBA等典型I/O卡），通过原厂Q电缆连接至运行中的R机架（含TCQAG1BHF-W01），在Operator Interface下进行不少于24小时连续运行测试。
• 功能诊断：

• 验证Q机架被主控正确识别，I/O状态实时刷新；
• 强制本地DI点，确认CRT显示同步且无延迟；
• 拔插Q电缆，验证“Q Rack Comm Fault”告警准确上报；
• 模拟单个I/O卡故障，确认TCQCG1BKG能隔离故障并维持其余通道运行；
• 使用逻辑分析仪捕获Q总线帧结构，确认协议合规性。

兼容性与升级路径 (技术支持)

DS200TCQCG1BKG 的成功部署依赖于与主控侧TCQA模块、Q机架电源及I/O卡的严格版本匹配。为避免“Q Config Mismatch”或“Rack Not Responding”类故障，请务必核对以下关键信息：

• 主控侧匹配：必须与G1B版本的TCQA模块（如 DS200TCQAG1BHF-W01）配对使用。若主控侧为G1A版本，需同步升级或确认固件兼容性。
• Q机架电源：Q机架必须配备状态良好的DS215PSAG1A 或等效电源模块，确保+5V/+15V输出稳定，否则TCQCG1BKG可能无法启动。
• I/O卡兼容性：支持所有G1B及向下兼容的I/O卡（如 PTBAH1B、DTBAH1B），但不支持非Mark V I/O模块。
• 固件标识说明：“KG”后缀表示该模块出厂时预载适用于通用燃机应用的固件配置，若您的系统有特殊定制（如核电、孤网），需确认配置一致性。
• 专业建议：请提供您的 Mark V 系统版本、主控机架类型（R/S/T）、Q机架数量、当前TCQCG1B模块标签照片、以及Q机架内I/O卡清单。
