GE DS200TCQCG1AJD – Speedtronic Mark V 涡轮机控制，模拟量I/O扩展板卡！

描述

GE DS200TCQCG1AJD：这块板卡是 GE Speedtronic Mark V 涡轮机控制系统中的模拟量I/O扩展和信号调理板（TCQC）。它专门负责将现场的低电平模拟信号（如热电偶、LVDT/LVDR反馈）进行缩放和调理，并提供伺服阀驱动和保护继电器功能。它在 Mark V 的 RST 三重冗余控制核心中扮演关键角色。它具备伺服电流范围：±240 mA（最大可配置），LVDT激励支持：内置，工作温度：-30 °C 至 +65 °C。DS200TCQCG1AJD 专治涡轮机测速不准、伺服阀定位漂移等“疑难杂症”。

DS200TCQCG1AJD 产品概述

通用电气（GE）的 DS200TCQCG1AJD 模块是 Speedtronic Mark V 燃气轮机控制系统中的核心I/O电路板，通常被称为 Analog I/O Expander Board 或 TCQC 板。在 Mark V 这个被誉为**“最安全”的燃机控制系统里，核心控制逻辑由 R、S、T 三个冗余处理器执行，而 DS200TCQCG1AJD 这类I/O扩展板则负责在这些核心处理器和涡轮机现场设备之间搭建起一座高精度、高可靠性**的数据桥梁。

这款 GE DS200TCQCG1AJD 并非简单的信号输入输出卡，它是一个集成的信号处理中心。它的核心职责是接收来自涡轮机现场的各种关键模拟信号，比如发电机功率的毫安级输入、高压轴转速信号、以及液体燃料流量信号等。它在板卡上就完成了复杂的信号调理（Signal Conditioning）、缩放和滤波工作，确保输入到核心处理器的数据是干净、准确的。更重要的是，DS200TCQCG1AJD 承担着伺服阀控制的关键任务。它接收来自核心 STCA/TCEA 板的数字指令，然后输出精确的电流来驱动伺服阀，以毫秒级精度控制燃料流量和蒸汽流量，这是保证燃气轮机转速和负荷稳定的生命线。它的稳定运行，直接决定了燃机系统的控制精度和安全性。

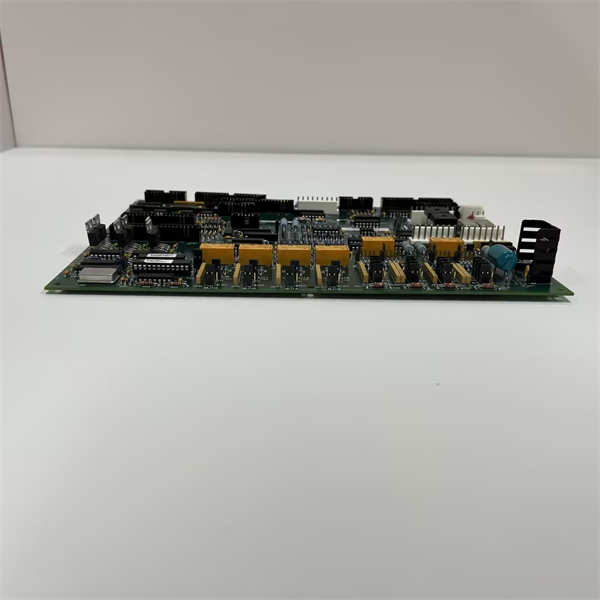

GE DS200TCQCG1AJD

DS200TCQCG1AJD 技术规格

主要特点和优势

高集成度的信号处理能力：GE DS200TCQCG1AJD 的优势在于其“一板多能”的设计。它不仅仅采集模拟量，还深度集成了脉冲率输入（Pulse Rate Input）处理电路，用于精确测量燃机的高压轴转速。同时，它提供了 LVDT/LVDR 传感器所需的激励电源，并将反馈信号进行放大和处理。这种集成度意味着更少的外部接线和更高的信号质量，极大地提高了 Mark V 系统的可靠性（Reliability）和抗干扰能力。

伺服阀的精准控制与保护：作为伺服阀的驱动中枢，DS200TCQCG1AJD 提供了对燃料调节阀的高精度电流输出，确保执行器的定位精确无误。更重要的是，它集成了用于安全保护的继电器——例如**“自杀继电器”（Suicide Relays）。在紧急停车（Emergency Stop）指令发出时，这些继电器能迅速动作，将伺服阀信号驱动至安全地，允许阀门快速返回偏置位置。这种硬件级保护机制是 GE Mark V 系统三重冗余（Triple Modular Redundancy, TMR）安全理念的有力体现，有效保障了燃机在极端情况下的安全完整性（Safety Integrity）**。

高度可配置的硬件跳线：DS200TCQCG1AJD 板载了大量的硬件跳线（Hardware Jumpers），允许工程师在现场根据实际应用的伺服阀类型、输出电流范围（例如最大可配置到 ±240 mA）以及反馈缩放进行定制化配置。这种设计提供了极大的灵活性（Flexibility）和兼容性（Compatibility），使得同一块板卡能够适用于 GE 各种型号的燃气轮机和不同的 I/O 核心配置。

稳定性和长寿命设计：作为一款应用于电厂和石化行业的关键控制板卡，GE DS200TCQCG1AJD 采用了军工级或工业级元件，设计考虑了燃机运行时的**高振动（High Vibration）和较宽的环境温度范围。其坚固的设计和极低的原位故障率，保证了 Mark V 系统长达数十年的生命周期（Life Cycle）**稳定运行。

English Product Highlights:

The GE DS200TCQCG1AJD TCQC Board is a critical Analog I/O Expander component within the Speedtronic Mark V LM Gas Turbine Control System. Operating within the triple-redundant (RST) core, this board excels in high-fidelity signal conditioning, processing critical inputs like high-pressure shaft speed signals, fuel flow, and power transducer current loops. Its key capability is the provision of precise servo valve regulation, receiving commands from the core processors and supplying the accurate current needed to position the fuel valves and other actuators.

A standout feature is the integrated safety relay logic, including the “Suicide Relays,” which ensures that upon an emergency trip, the servo valve signals are safely clamped to ground, allowing the turbine to shut down reliably. The DS200TCQCG1AJD offers substantial flexibility through numerous on-board jumpers, allowing technicians to finely tune parameters such as servo output current range (up to ±240 mA) and feedback scaling to match diverse actuator types. This hardware-level integrity, combined with support for LVDT/LVDR excitation, makes the GE DS200TCQCG1AJD indispensable for maintaining the high precision and fault tolerance demanded by mission-critical gas turbine control.

应用领域

GE DS200TCQCG1AJD TCQC板的应用领域高度专业化，全部围绕着通用电气（GE）的燃气轮机和蒸汽轮机发电机组展开。

首先，是电力生产行业。在大型联合循环电厂、火力发电厂以及天然气发电机组中，所有采用 Speedtronic Mark V 控制系统的涡轮机，其核心 I/O 接口都离不开 DS200TCQCG1AJD。它确保了燃气轮机在并网、调峰和满负荷运行时的燃料和蒸汽流量的精确控制，是实现机组快速启动和安全停机的硬件保障。

其次，在石油天然气工业。用于驱动大型天然气管线压缩机或油气田注水泵的燃气轮机组，同样依赖 DS200TCQCG1AJD 来处理转速、振动和燃料阀位等关键信号。它保障了压缩机在复杂的工艺流程中的精确速度控制和防喘振保护。任何涉及到 GE Mark V 控制系统的升级、维护或备件替换，都无法绕开这款 DS200TCQCG1AJD 核心 I/O 板卡。

相关产品

与 DS200TCQCG1AJD (TCQC板) 紧密配合和相关的产品型号都属于GE Speedtronic Mark V系列核心板卡：

DS200STCAG (STCA 板)*：核心处理器板，DS200TCQCG1AJD 通过专用 JE 连接器与其交换数据，并接收伺服控制指令。

DS200TCEAG (TCEA 板)：Mark V 系统中的三重冗余处理核心*，负责执行主要的控制逻辑。

DS200SLCCG (SLCC 板)*：发电机和线路信号采集板，负责处理电流、电压和频率信号，也与 DS200TCQCG1AJD 进行信号交互。

DS200PCVDG (PCVD 板)*：Mark V 系统中的电源模块或保护电路板。

DS200SDCCG (SDCC 板)*：数字量 I/O 板卡，用于数字输入和输出信号，是 Mark V 系统的另一个重要 I/O 组成部分。

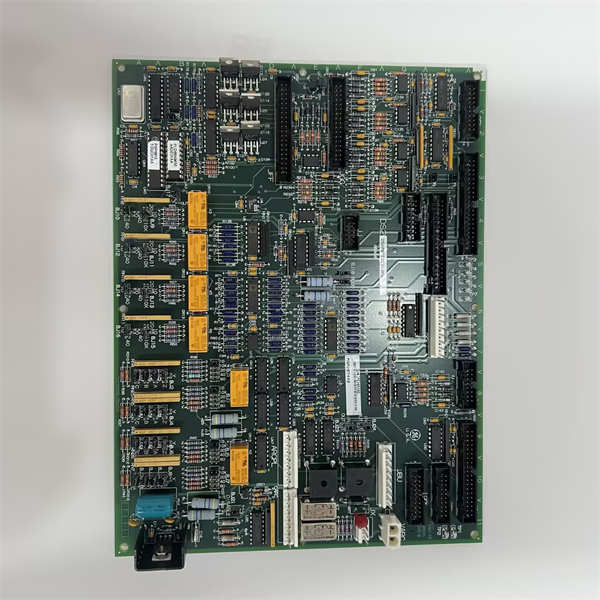

GE DS200TCQCG1AJD

安装与维护

安装前准备: 安装 GE DS200TCQCG1AJD 板卡前，必须确保燃气轮机控制系统的 Mark V 机架已安全断电，或者在进行热插拔（Hot Swap）操作时，严格遵循 GE 官方的安全规程。操作人员必须佩戴静电放电（ESD）防护设备。由于 DS200TCQCG1AJD 具有复杂的伺服输出配置，在更换前必须拍照记录并仔细核对被替换板卡上的所有硬件跳线（Jumpers）位置，确保新板卡上的跳线设置与旧板卡完全一致。错误的跳线配置可能导致伺服阀失控，引发严重的安全事故。板卡应平稳、完全地插入 Mark V 核心机架的对应槽位，确保所有连接器接触良好。

维护建议: 对于 DS200TCQCG1AJD 这种核心I/O板卡，维护的重点是环境控制和电气连接的稳定性。应定期检查 Mark V 控制柜的通风和过滤系统，确保板卡在规定的温度范围内（最高不超过 65 °C）运行，避免过热。定期检查连接到 DS200TCQCG1AJD 的现场接线端子是否松动，特别是来自 LVDT/LVDR 传感器的高精度信号线和伺服阀的电流输出线，任何接触不良都会直接影响燃机的控制精度和稳定性。
