GE DS200TCQCG1AJD – Speedtronic Mark V 涡轮机控制，模拟量I/O扩展板卡！

描述

GE DS200TCQCG1AJD：这块板卡是 GE Speedtronic Mark V 涡轮机控制系统中的模拟量I/O扩展和信号调理板（TCQC）。它专门负责将现场的低电平模拟信号（如热电偶、LVDT/LVDR反馈）进行缩放和调理，并提供伺服阀驱动和保护继电器功能。它在 Mark V 的 RST 三重冗余控制核心中扮演关键角色。DS200TCQCG1AJD 专治涡轮机测速不准、伺服阀定位漂移等“疑难杂症”。

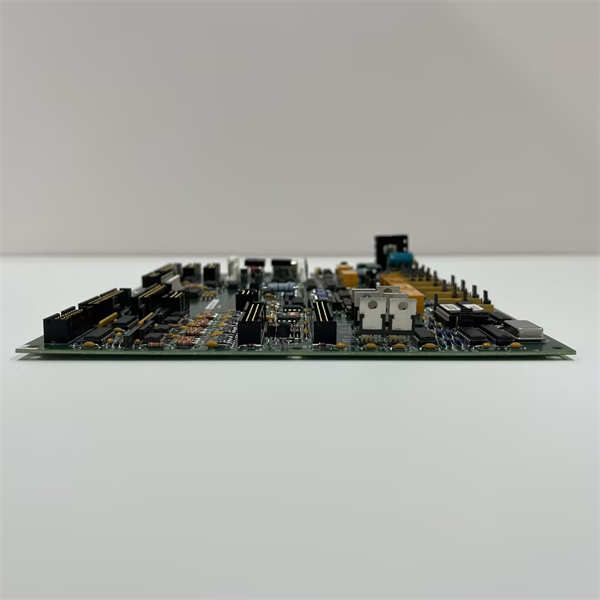

GE DS200TCQCG1AJD

DS200TCQCG1AJD 产品概述

GE DS200TCQCG1AJD 模块是通用电气（General Electric）Speedtronic Mark V 燃气轮机控制系统中的核心I/O电路板，通常被称为 Analog I/O Expander Board 或 RST Overflow Board。在 Mark V 系统中，控制逻辑由三个独立且并行的处理器（R, S, T）执行，而 DS200TCQCG1AJD 这类I/O扩展板则安装在这些核心处理器所在的控制柜内，负责与外部世界进行精确的数据交换。

这款 GE DS200TCQCG1AJD 的设计目标是为涡轮机提供高精度、高可靠性的模拟信号处理。它的功能非常关键，包括：

信号调理与缩放：对来自现场的毫安级输入信号（如兆瓦传感器信号）、热电偶信号进行放大、滤波和数字化处理。

LVDT/LVDR 激励：为线性可变差动变压器（LVDT）和旋转可变差动变压器（LVDR），即用于测量阀门位置的传感器，提供激励电源。

伺服阀控制：板载电路用于接收来自核心处理器的指令，并将电流发送给伺服阀，精确控制燃料和蒸汽流量，以及执行器位置。

保护功能：集成了伺服钳位继电器（Servo Clamp Relay）和自杀继电器（Suicide Relay），用于在紧急情况下安全地控制伺服阀。

DS200TCQCG1AJD 的稳定运行直接决定了燃气轮机系统的燃机转速控制、负荷控制和关键安全保护动作的准确性与及时性。

DS200TCQCG1AJD 技术规格

主要特点和优势

咱这 GE DS200TCQCG1AJD 模块，最大的优势在于其高可靠性和对核心控制回路的精准支持。

首先，信号处理的深度集成是它的核心价值。它不仅是一个简单的I/O卡，它在板卡上就完成了复杂的信号缩放和调理工作，将现场噪声隔离，并将信号转化为 Mark V 核心处理器能够直接使用的格式。对于涡轮机的高压轴转速和燃料流量等关键参数，DS200TCQCG1AJD 的处理精度至关重要。

其次，伺服控制的保护机制是 DS200TCQCG1AJD 的一个亮点。板上集成的继电器设计（如“自杀继电器”）能够在控制系统发出安全指令时，立即切断伺服阀的驱动信号，让阀门安全地漂移到其偏置位置（Bias Position），这是确保涡轮机紧急停车动作安全可靠的关键硬件保障。通过其硬件跳线（Jumpers），工程师可以精确地设置伺服输出电流范围和反馈缩放，实现对不同型号伺服阀的精确匹配和调节。

最后，作为 Mark V 系列的一部分，DS200TCQCG1AJD 的设计遵循了严格的工业和军工标准，具备在极端工况下长期稳定运行的能力，是保障燃气轮机在复杂电网和负载变化中保持高可用性的关键。

English Product Highlights:

The GE DS200TCQCG1AJD is a vital Analog I/O Expander Board (TCQC) for the Speedtronic Mark V LM Gas Turbine Control System. Operating within the RST triple-redundant control cores, this board performs critical functions including scaling and conditioning of analog signals (e.g., megawatts, pulse rates, high-pressure shaft speed) and providing excitation for LVDT/LVDR transducers used for valve positioning feedback.

A key feature of the DS200TCQCG1AJD is its integrated circuitry for servo valve regulation. It receives control signals and outputs precise current to position the servo valves, and critically, it houses the servo clamp and suicide relays for immediate, safe shutdown control. The board’s extensive use of hardware jumpers allows for field customization of servo output current range and feedback scaling. The DS200TCQCG1AJD is essential for maintaining the high precision and reliability required for robust gas turbine speed and load control.

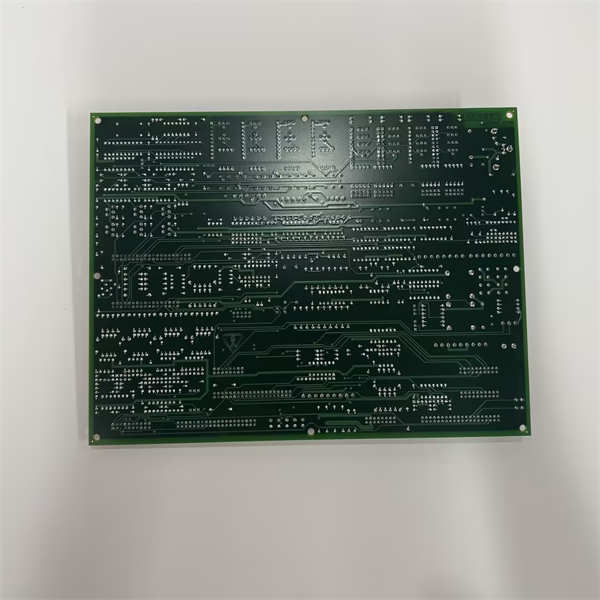

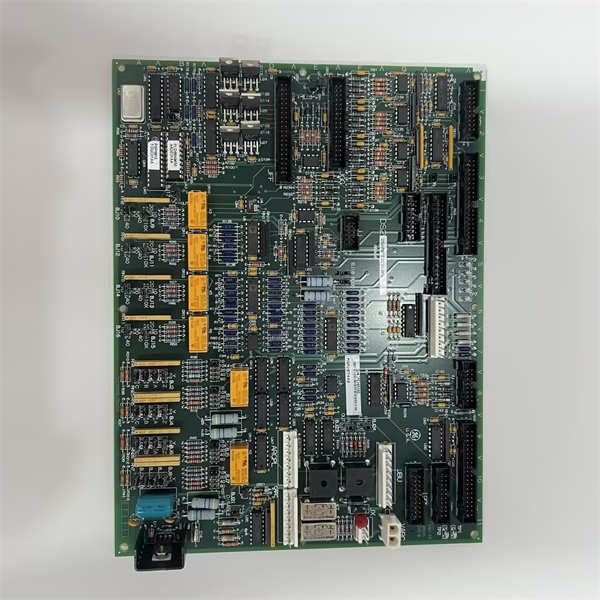

GE DS200TCQCG1AJD

应用领域与相关产品

DS200TCQCG1AJD 的应用领域非常明确和专业：燃气轮机和蒸汽轮机发电机组的控制系统。

电力行业：大型联合循环电厂、调峰电厂以及分布式发电（如航改机组）的Speedtronic Mark V 控制系统。

石油与天然气：用于驱动大型管线压缩机或发电机组的燃气轮机，进行转速和流量的精确控制。

与 DS200TCQCG1AJD 紧密配合的 Mark V 核心产品包括：

DS200STCA (STCA 板)*：核心的燃机控制处理器板，DS200TCQCG1AJD 通过专用连接器（如JE接口）与其进行高速数据交换。

DS200TCEAG (TCEA 板)：Mark V 系统中的核心三冗余处理器*，负责执行主要的控制和保护逻辑。

DS200SLCCG (SLCC 板)*：发电机和线路信号采集板，可能与 DS200TCQCG1AJD 交换发电机和线路状态信息。

Speedtronic Mark V HMI/TCI：人机界面或操作员站，用于配置和监测 DS200TCQCG1AJD 的运行状态。

安装与维护

安装前准备：由于 GE DS200TCQCG1AJD 板卡是 Mark V 系统的核心组件，安装必须在系统断电隔离（或遵循热插拔规程）且操作人员佩戴**防静电（ESD）设备的情况下进行。安装前，务必核对板卡上的硬件跳线（Jumpers）**配置是否与被替换的旧板卡一致，尤其是伺服输出相关的跳线，错误的配置可能导致伺服阀失控或烧毁。板卡应平稳插入 Mark V 核心机架的对应槽位，确保连接器完全啮合。

维护建议：维护应集中在环境控制和定期检查。保持控制柜内部清洁，确保温度和湿度在规定范围内，防止板卡受潮或过热。定期检查 DS200TCQCG1AJD 上连接的排线和终端连接器是否松动。
