GE DS200TCQAG1BHF-W01 | Mark V 涡轮控制Q卡 | 可靠性验证与系统维保方案

  • 型号: DS200TCQAG1BHF-W01 与 DS215TCQAG1BZZ01A（配套使用）
  • 品牌: GE Vernova（原GE Power）
  • 核心功能: 用于GE Mark V涡轮控制系统的Q总线扩展接口模块组合，实现主控制器（R, S, T机架）与远程I/O机架（如Q机架）之间的高速、冗余数据通信，是构建分布式I/O架构的关键链路组件。
  • 供货状态: 现货供应，含原始标签与序列号；作为Mark V关键停产备件，具备长期稳定获取渠道
  • 质保标准: 12个月质保，经Q总线通信握手、冗余切换及带载功能测试
分类：

描述

关键技术规格

  • 主控侧模块: DS200TCQAG1BHF-W01
  • 远程侧模块: DS215TCQAG1BZZ01A
  • 制造商: GE Vernova
  • 所属系统: GE Mark V 涡轮控制系统
  • 功能类型: Q总线通信接口对（Point-to-Point Link between R/S/T and Q Racks）
  • 通信协议: GE专有Q-Bus（基于并行高速背板总线扩展）
  • 传输速率: 典型值 > 1 Mbps（满足Mark V实时控制周期要求）
  • 最大距离: 支持通过专用屏蔽电缆连接至30米外的Q机架
  • 冗余支持: 在TMR（三重冗余）配置下，每通道（R/S/T）需独立配对一套TCQA模块
  • 安装位置:
  • DS200TCQAG1BHF-W01：安装于主控机架（R/S/T）的指定槽位（通常为Slot 14）
  • DS215TCQAG1BZZ01A：安装于远程Q机架的对应通信槽位
    • 供电方式: 由各自机架背板提供 +5 VDC、±15 VDC

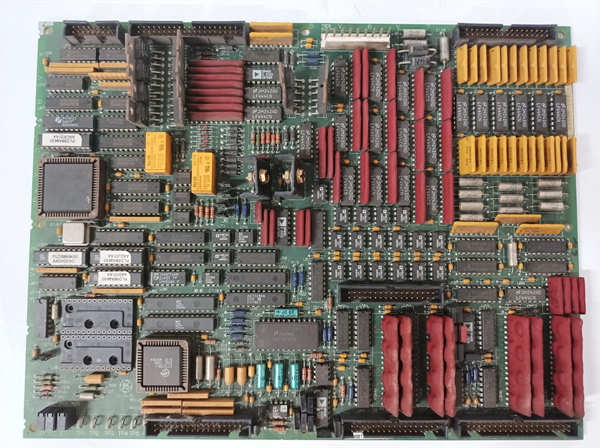

DS200TCQAG1BHF-W01 DS215TCQAG1BZZ01A

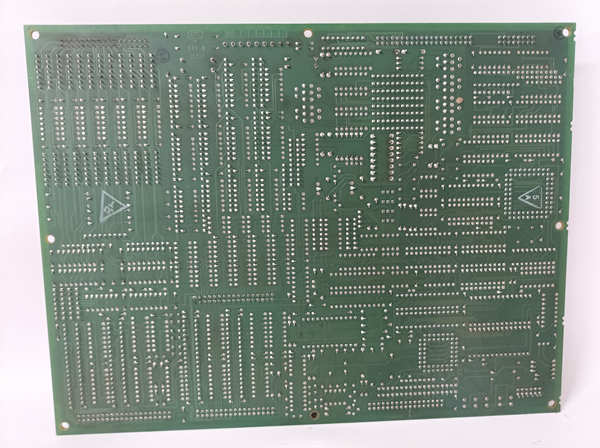

DS200TCQAG1BHF-W01 DS215TCQAG1BZZ01A

功能定位与应用场景分析

DS200TCQAG1BHF-W01 与 DS215TCQAG1BZZ01A 构成 GE Mark V 系统中实现 主控逻辑与远程I/O分离部署 的标准通信链路。该模块对解决了早期集中式I/O布线复杂、机柜空间紧张、现场信号干扰耦合等问题，允许将I/O模块（如PTBA、DTBA、VTBA等）部署在靠近现场设备的辅助控制间，通过Q总线与中央控制室的R/S/T控制器保持同步。

在Mark V的TMR架构中，每个控制器通道（R、S、T）均需独立连接至Q机架，形成三条物理隔离的通信路径。TCQA模块负责将本地I/O状态打包上传，并将控制指令分发至各输出卡，其可靠性直接影响保护联锁（如超速、低润滑油压）和调节回路（如燃料阀控制）的完整性。一旦Q链路中断，Q机架所辖所有I/O将被系统判为“无效”，可能触发停机。

典型应用场景包括：

  • 场景一：用于9E或6B级燃气轮机的辅助系统控制（如润滑油泵、顶轴油系统、密封空气），I/O点集中部署于透平辅控间，通过Q总线连接主控室。
  • 场景二：在蒸汽轮机或联合循环机组中，将凝汽器水位、给水泵状态等远程信号接入Q机架，避免长距离模拟量传输衰减。
  • 场景三：作为仍在服役的Mark V装置的关键备件，用于替换因电容老化、连接器腐蚀导致通信异常的旧模块。
  • 场景四：在Mark V向Mark VIe迁移的过渡阶段，保留Q机架作为临时I/O层，降低一次性改造风险。

质量标准与测试流程

Q总线通信失效将导致整个远程I/O站离线，可能引发非计划停机。因此，我们对 TCQA模块对 实施严格的端到端通信验证：

  • 外观与清洁：所有模块经专业清洁，检查电解电容无鼓包、Q总线连接器无氧化或针脚弯曲，并保留原始序列号与硬件修订码（如 G1B）。
  • 上机实测：将 DS200TCQAG1BHF-W01 安装于真实 Mark V R机架，DS215TCQAG1BZZ01A 安装于Q机架，通过原厂Q电缆连接，在运行中的Mark V Operator Interface 下进行不少于24小时连续通信稳定性测试。
  • 功能诊断：
  • 验证Q机架I/O状态可正常读取（如强制DI点，确认CRT显示同步）；
  • 模拟Q电缆单端拔插，确认系统正确上报“Q Rack Fault”且不误触发停机；
  • 在TMR模式下，分别测试R/S/T三通道Q链路独立工作能力；
  • 使用示波器监测Q总线时序，确认无信号畸变或时钟抖动超标。
    • 质保承诺：仅当模块对通过全部通信健壮性与故障响应测试后方可出库，并附带测试日志摘要。我们提供12个月功能性质量保证，覆盖器件老化、制造缺陷及早期通信失效。
DS200TCQAG1BHF-W01 DS215TCQAG1BZZ01A

DS200TCQAG1BHF-W01 DS215TCQAG1BZZ01A

兼容性与升级路径 (技术支持)

TCQA模块的正确替换高度依赖Mark V系统的硬件版本、机架类型及电缆配置。为避免因不兼容导致Q机架无法识别，请务必核对以下关键信息：

  • 硬件匹配：DS200TCQAG1BHF-W01 必须与G1B 版本的控制器卡（如 DS200CPUTG1B） 配套使用。若系统使用早期 G1A 控制器，可能需同步升级固件或更换CPU卡。
  • 配套组件：必须使用原厂Q总线专用屏蔽电缆（如 DS215TCQACABLE-xx），普通多芯电缆无法满足时序与抗扰要求。Q机架电源模块（如 DS215PSAG1A）也需状态良好。
  • 替代关系：
  • DS200TCQAG1BHF-W01 是标准版TCQA主控卡（W01 表示通用固件）；
  • DS215TCQAG1BZZ01A 中 “ZZ” 表示无特殊认证，“01A” 为硬件修订；
  • 不可与非G1B版本（如 G1A）混用，否则将导致“Q Config Mismatch”告警。
    • 专业建议：请提供您的 Mark V 系统版本（如 RST v4.7）、主控机架类型（R/S/T）、Q机架数量、当前TCQA模块标签照片及Q电缆长度。
