Name: GE DS200SLCCG1AFG 驱动控制板 - Mark V系统核心，精准电机控制！ - 山西鑫业达国际贸易官网
Brand: GE

描述

GE DS200SLCCG1AFG：这块GE Speedtronic Mark V系列或GE驱动器（如AC2000/DC2000/EX2000）中的驱动控制板 (SLCC)，是大型工业电机驱动系统和涡轮机控制的“核心大脑”！它集成多处理器架构，负责精确的电机控制逻辑、信号处理和系统诊断。处理器：内含DCP/MCP/CMP等微处理器，LED指示：多达10个LED显示故障代码和运行状态，应用：电机速度/转矩控制、励磁机控制等……专治各种驱动系统“控制不精、响应迟缓”的疑难杂症。别瞅了，原厂正品，技术支持，咱家就是你搞定工业核心设备运行的靠山，没毛病！

DS200SLCCG1AFG 产品概述

兄弟，你问的这个 GE DS200SLCCG1AFG，那可是GE在工业驱动控制领域里一块“身经百战”的“老将”！它属于GE大名鼎鼎的Speedtronic Mark V控制系统，同时也广泛应用于GE的AC2000、DC2000工业驱动器，甚至是EX2000励磁系统中。它的学名是序列控制与局域网通信卡 (Serial and LAN Communications Card/Controller)，业内人通常就叫它 SLCC。你可以把它想象成给大型工业电机或者涡轮机配套的驱动器安装了一个“超级智能的大脑”，专门负责精准地控制电机的一切“行动”。

这块 GE DS200SLCCG1AFG 板卡最核心的本事，就是它内部集成了三颗高性能的微处理器：驱动控制处理器 (DCP)、电机控制处理器 (MCP) 和协同电机处理器 (CMP)。这三个“大脑”可不是吃素的，它们分工明确，协同作战。DCP通常负责整个驱动系统的宏观控制逻辑和高级功能；MCP则专注于电机本身的控制算法，比如精准的速度调节、转矩控制，以及电流、电压的闭环控制；而CMP则可能处理一些更为复杂的数字信号处理任务，或者辅助主处理器进行更高效的计算。

通过这多处理器架构，DS200SLCCG1AFG 能够以极高的精度和响应速度，实时处理来自各种传感器的数据（比如转速、电流、电压），然后输出精确的控制指令给驱动器，进而控制电机。无论是燃气轮机组的启动与并网，还是轧钢厂里大型电机的转速与张力控制，DS200SLCCG1AFG 都能够确保设备运行在最佳工况，提高生产效率，同时提供多重安全保护功能，防止设备过载、过速等异常情况。可以说，GE DS200SLCCG1AFG 就是工业“心脏”——大型旋转机械和电力驱动系统的“守护神”，确保它们持续、稳定、高效地运行。

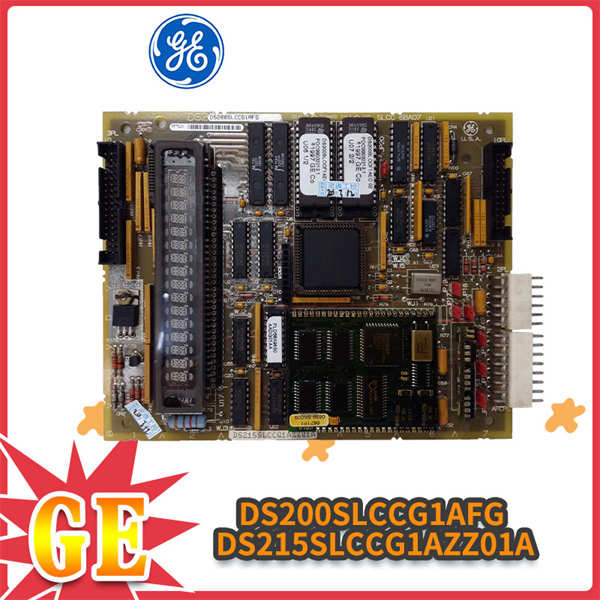

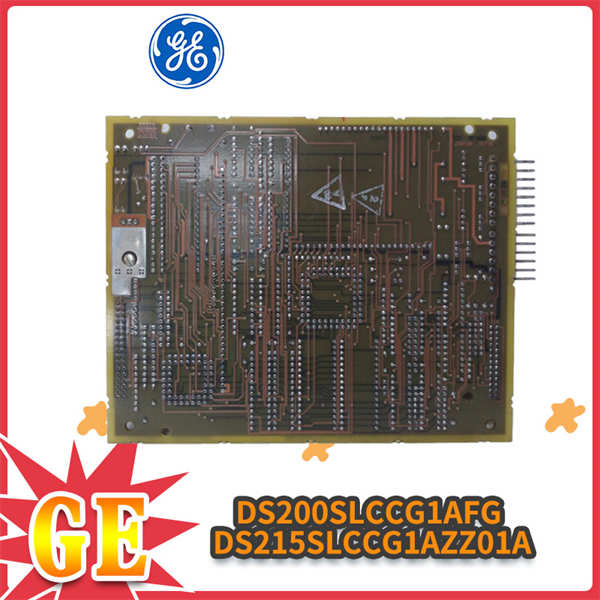

GE DS200SLCCG1AFG DS215SLCCG1AZZ01A

DS200SLCCG1AFG 技术规格 (典型值，基于GE Mark V / AC2000/DC2000/EX2000系列)

参数名称	参数值
产品型号	DS200SLCCG1AFG (SLCC板)
制造商	GE (General Electric)
产品类型	驱动控制板 / 处理器板
所属系列	GE Speedtronic Mark V 涡轮机控制系统 / AC2000/DC2000/EX2000 驱动器系列
核心处理器	三颗微处理器 (Drive Control Processor-DCP, Motor Control Processor-MCP, Co-motor Processor-CMP)
DSP处理器	TMS320C25 (Digital Signal Processor)，用于复杂数字信号处理
内存	板载RAM (可由多个处理器访问)
诊断指示	10个板载LED指示灯 (显示故障代码和运行状态，如两个LED从左到右交替闪烁表示正常)
功能	电机控制逻辑，信号处理，系统诊断，与上位机和I/O模块接口
兼容应用	AC2000, DC2000, EX2000 驱动应用 (特别是EX2000励磁系统)
供电方式	从Mark V控制柜或驱动器机箱背板供电
工作温度	0°C 至 +65°C (工业级，适用于控制室或机柜内部环境)
存储温度	-40°C 至 +85°C
相对湿度	5% 至 95% (无凝露)
抗振动/冲击	符合工业控制系统标准 (设计用于承受工业现场振动)
防护等级	针对控制柜内安装设计 (通常为IP20)
PCB涂层	通常采用敷形涂层 (Conformal Coating)，增强防潮防腐蚀能力
安装方式	插入式板卡，安装于控制柜或驱动器机箱的特定插槽
尺寸	标准PC板卡尺寸 (具体尺寸和连接器数量会因版本而异)
特性	支持可选的子板扩展功能 (如DS215SLCC LAN通信卡，531X309SPC信号处理器卡)
编程/配置	需通过专用软件工具 (如基于笔记本电脑的软件) 进行配置参数设置

主要特点和优势

兄弟，GE DS200SLCCG1AFG 这块板卡，那在工业驱动控制领域里，绝对是“独当一面”的强者！它的核心特点和优势，都是为了确保你的大型工业设备能够“随心所欲”地精准运转。

首先，它最大的“杀手锏”就是多处理器协同的强大控制能力 (Powerful Multi-Processor Collaborative Control)。不像简单的单片机控制，DS200SLCCG1AFG 内部可是“三头六臂”，集成了DCP、MCP、CMP这三颗微处理器，甚至还有专门的DSP (Digital Signal Processor) 处理器。这意味着它能同时处理多个复杂的任务：DCP处理宏观的驱动控制逻辑，MCP负责电机本身的电流、速度、位置等闭环控制，而CMP和DSP则处理高速信号和复杂数学运算。这种架构使得 GE DS200SLCCG1AFG 对电机或执行器的控制极度精准 (Extremely Precise)，响应速度飞快 (Lightning-Fast Response)，无论是精密的同步控制，还是复杂的负载变化应对，都能做到“游刃有余”。

其次，GE DS200SLCCG1AFG 具备卓越的信号处理与诊断能力 (Exceptional Signal Processing and Diagnostic Capabilities)。在工业现场，传感器信号往往充满噪声和干扰，而驱动控制对信号的精度要求又极高。这块SLCC板卡通过其强大的处理能力，能够有效地滤波和处理这些信号，确保控制数据的准确性。同时，它板载了多达十个LED指示灯，这不是摆设，它们能以特定的组合或顺序显示详细的故障代码。这意味着当系统出现问题时，技术人员无需复杂的外部工具，只需通过观察这些LED灯，就能快速地进行故障定位 (Rapid Fault Localization) 和初步诊断，大大缩短了停机时间 (Downtime)，这在关键工业生产中是无价的。

再有，作为GE Mark V系列和Directo-Matic驱动系统中的核心组件，DS200SLCCG1AFG 继承了GE设备一贯的工业级坚固耐用和高可靠性 (Industrial-Grade Robustness and High Reliability)。它采用高品质的电子元件和精密的制造工艺，通常会进行敷形涂层 (Conformal Coating) 处理，这层保护膜能够有效抵抗潮湿、腐蚀性气体、灰尘等恶劣环境因素的侵蚀。这种**“抗打击”能力 (Anti-Impact Capability)** 确保了 GE DS200SLCCG1AFG 能够在变电站、钢厂、石化装置等极端工况下长期稳定运行，最大限度地减少意外停机，保障了生产的连续性和安全性。这种可靠性，对于任何追求稳定生产的工业企业来说，都是“定心丸”般的存在！

GE DS200SLCCG1AFG Key Features and Advantages

Brother, this GE DS200SLCCG1AFG board is undoubtedly a “front-runner” in the industrial drive control field! Its core features and advantages are all designed to ensure your large industrial equipment operates with “absolute precision.”

Firstly, its biggest “ace in the hole” is its Powerful Multi-Processor Collaborative Control. Unlike simple single-chip microcontrollers, the DS200SLCCG1AFG internally boasts a “multi-armed” setup, integrating three microprocessors: DCP, MCP, and CMP, and even a dedicated DSP (Digital Signal Processor). This means it can simultaneously handle multiple complex tasks: the DCP manages the macroscopic drive control logic, the MCP focuses on the motor’s own closed-loop control for current, speed, and position, while the CMP and DSP process high-speed signals and complex mathematical operations. This architecture enables the GE DS200SLCCG1AFG to control motors or actuators with Extremely Precise accuracy and Lightning-Fast Response times. Whether it’s precise synchronization control or adapting to complex load changes, it handles everything with “ease and grace.”

Secondly, the GE DS200SLCCG1AFG possesses Exceptional Signal Processing and Diagnostic Capabilities. In industrial environments, sensor signals are often plagued by noise and interference, while drive control demands extremely high signal precision. This SLCC board, through its powerful processing capabilities, effectively filters and processes these signals, ensuring the accuracy of control data. Simultaneously, it features up to ten onboard LED indicators, which are not just for show; they can display detailed fault codes through specific combinations or sequences. This means that when an issue arises in the system, technicians can quickly perform Rapid Fault Localization and initial diagnosis by simply observing these LEDs, without the need for complex external tools. This significantly reduces Downtime, which is invaluable in critical industrial production.

Furthermore, as a core component of the GE Mark V series and Directo-Matic drive systems, the DS200SLCCG1AFG inherits GE equipment’s consistent Industrial-Grade Robustness and High Reliability. It utilizes high-quality electronic components and precise manufacturing processes, often featuring Conformal Coating. This protective layer effectively resists erosion from harsh environmental factors like moisture, corrosive gases, and dust. This “Anti-Impact Capability” ensures that the GE DS200SLCCG1AFG can operate stably for extended periods in extreme conditions such as substations, steel mills, and petrochemical plants, minimizing unexpected shutdowns and guaranteeing continuous production and safety. This level of reliability is a true “peace of mind” for any industrial enterprise striving for stable production!

应用领域

兄弟，GE DS200SLCCG1AFG 这块“身手不凡”的驱动控制板，它的应用领域那可是覆盖了多个工业“大动脉”，专门负责那些需要精准控制大型动力设备的关键环节。

最核心的当然是电力生产和能源行业。它在燃气轮机和蒸汽轮机控制系统中扮演着至关重要的角色，特别是在GE的Speedtronic Mark V系统里，它可能用于控制燃机辅机（如燃料泵、通风系统）的驱动，或者作为励磁机系统（如EX2000系列）的关键控制板。它确保了燃机组能够精确地启动、调速、负载跟踪，并网以及安全停机，从而保证电网的稳定性和发电厂的经济效益。

其次，在大型工业驱动和电机控制领域，例如在金属轧制厂（如钢厂的轧机）、造纸厂（如纸浆机、造纸机）、石化工业（如大型压缩机、泵）以及矿山行业（如提升机、输送带）中，会使用到GE的AC2000或DC2000系列驱动器。GE DS200SLCCG1AFG 在这些应用中就是驱动器的“大脑”，它精准控制着大型交流或直流电机的速度、转矩和位置，确保生产线能够平稳、高效地运行，实现产品的质量控制和生产效率提升。

此外，对于需要高性能励磁控制的场合，例如大型发电机的励磁系统，DS200SLCCG1AFG 也发挥着关键作用。它作为励磁机控制的核心板卡，负责调节发电机的励磁电流，从而精确控制发电机输出电压和无功功率，这对电网的稳定运行和发电机的安全至关重要。可以说，凡是涉及到大型电机、驱动器和励磁机的精密控制和保护，DS200SLCCG1AFG 都是“压舱石”般的存在。

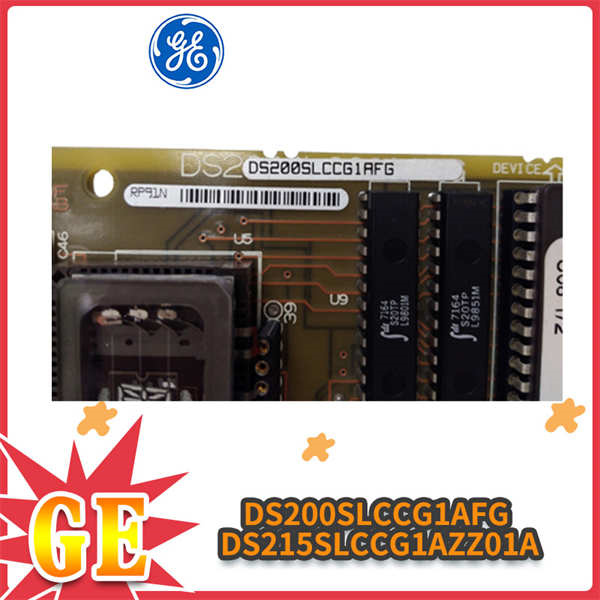

GE DS200SLCCG1AFG DS215SLCCG1AZZ01A

安装与维护

安装前准备:

兄弟，安装像 GE DS200SLCCG1AFG 这种关键的驱动控制板，那可是“精密手术”，每一个步骤都马虎不得！首先，最关键的是安全第一！在接触任何设备之前，必须确保Mark V控制柜或驱动器机箱及其关联回路的电源已经完全切断，并按照“两票三制”的要求执行了严格的锁定/挂牌 (Lockout/Tagout) 操作。这是保障人身安全和设备安全的基础，绝不能省略！你得仔细阅读GE官方提供的 DS200SLCCG1AFG 详细安装和系统手册，弄清楚它应该插入哪个特定的槽位，以及在安装新模块之前是否需要对系统主CPU进行固件更新或参数配置。由于这类精密板卡对静电非常敏感，操作时务必佩戴防静电手环 (ESD Wrist Strap)，并在防静电工作台进行操作。在将新的 DS200SLCCG1AFG 模块插入背板之前，务必检查背板连接器是否有损坏、弯曲或灰尘，确保物理连接的清洁和牢固。

维护建议:

要让你的 GE DS200SLCCG1AFG 这块“硬核”驱动控制板在工业现场“长盛不衰”，日常的维护保养可不能少，这些都是确保你的大型电机驱动系统持续稳定运行的“法宝”。

定期目视检查：时不时地打开控制柜或驱动器机箱，仔细检查 DS200SLCCG1AFG 模块及其所有连接点。看看板卡上是否有物理损伤、过热变色、元器件松动或明显的灰尘堆积。特别要注意它板载的10个LED指示灯，它们是模块运行状态和故障的“晴雨表”，例如，如果两个LED灯从左到右交替闪烁，通常表示模块正常运行，一旦有其他异常组合亮起，就得赶紧查阅手册进行故障诊断。

环境控制：确保 DS200SLCCG1AFG 所在的控制柜内部环境是“五星级”的。检查柜内的通风散热系统（如风扇、空调）是否正常工作，过滤器是否清洁无堵塞，防止模块过热。同时，要严格控制柜内的湿度，避免凝露对电子元件造成腐蚀。保持柜内清洁，定期使用工业吸尘器清除灰尘，防止导电性灰尘引发短路。

诊断日志分析：GE的Mark V和驱动系统通常会记录详细的运行日志和故障事件。定期通过系统软件 (如GE EnerVista) 提取并分析这些日志，这能帮助你发现 DS200SLCCG1AFG 潜在的性能问题、通信错误或内部诊断告警，做到“防患于未然”，避免小问题演变成大故障。

固件和配置备份：虽然 DS200SLCCG1AFG 的固件更新不频繁，但如果GE发布了新的版本来提升性能或修复bug，应在计划停机期间，由专业人员按照官方指南安全地进行更新。更关键的是，务必定期备份 DS200SLCCG1AFG 和整个驱动控制系统的所有配置参数。这在模块需要更换或系统恢复时是你的“救命稻草”，能让你以最快的速度恢复生产，将停机损失降到最低。
