GE DS200SHVMG1AFE 高压M-Frame接口板 – Mark V驱动系统核心！

描述

GE DS200SHVMG1AFE：这块SCR高压M-Frame接口板 (SHVM)，是GE Mark V和EX2000系列中处理高压大电流信号的核心组件！它能将M-Frame驱动器SCR桥的电压/电流信号（如-500mV至+500mV分流器信号）衰减、隔离并转换为0-500kHz的差分频率输出，送至DCFB/SDCI电源板。板载17个跳线和10:1电流互感器衰减功能，确保高压环境下的精准反馈与系统安全。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

GE DS200SHVMG1AFE 产品概述

在GE的工业自动化领域，尤其是在那些要求极其苛刻的M-Frame高压驱动系统和EX2000励磁系统中，GE DS200SHVMG1AFE 这块板子，那可真是个不可或缺的“安全卫士”和“信息桥梁”。它官方的名字叫做SCR高压M-Frame接口板 (SCR High Voltage M-Frame Interface Board, SHVM)，顾名思义，它专门用于处理和传递M-Frame驱动器中SCR（硅控整流器）功率桥产生的高电压和高电流信号。

这块 DS200SHVMG1AFE 的核心任务，是确保高电压信号能够被安全、准确、无损地反馈到控制系统的核心处理单元。它接收来自SCR桥的分流器信号 (shunt signals)（通常在-500mV到+500mV范围），这些信号代表着实际的电压和电流值。然后，通过其板载的电压控制振荡器 (Voltage Controlled Oscillator, VCO) 电路，将这些模拟信号高精度地转换为差分频率输出 (differential-frequency outputs)，范围可达0到500kHz。这种频率信号抗干扰能力强，更适合长距离传输和数字处理。转换后的频率信号随后会被发送到DCFB（直流反馈）或SDCI（驱动控制与仪表）电源板以及PCCA（电源连接）卡，供系统进行进一步的计算和控制。

DS200SHVMG1AFE 的设计考虑到了高压环境的复杂性。它配备了可配置的跳线 (configurable jumpers)，可以根据实际的交流线路电压和电流需求，选择是否启用内置的10:1电流互感器 (Current Transformer, CT) 衰减功能。这意味着，无论是面对240-600V的交流线路电压（衰减旁路）还是601-1000V的更高电压（衰减启用），它都能提供恰当的信号处理，确保控制信号的准确性和系统整体的安全性。总而言之，GE DS200SHVMG1AFE 是高压电力电子系统与精密数字控制系统之间的关键“翻译与保护层”，是保障大型工业驱动设备稳定、高效、安全运行的基石。

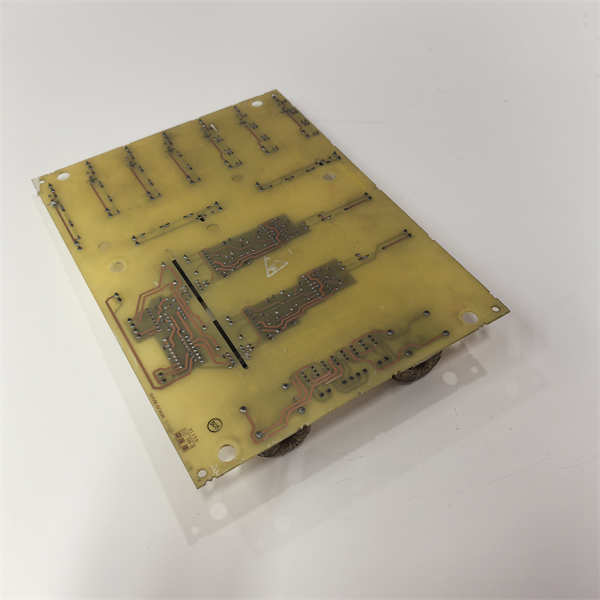

GE DS200SHVMG1AFE

GE DS200SHVMG1AFE 技术规格

主要特点和优势

高压信号的精确转换与隔离：GE DS200SHVMG1AFE 最核心的本事，就是它能够精确地将M-Frame驱动器SCR桥产生的高电压和高电流分流器信号，转换为控制系统可读的差分频率信号 (differential frequency signals)。这种转换不仅高度精确，更关键的是，它提供了强大的电气隔离 (electrical isolation)。在高压大电流的工业现场，信号干扰和电磁噪声 (Electromagnetic Noise, EMN) 是常态，而 DS200SHVMG1AFE 能够有效隔离这些干扰，确保反馈信号的纯净性和准确性，这对于涡轮机和大型驱动器的稳定运行至关重要，就像给信号传输加了一道“防火墙”，安全又可靠！

灵活的信号衰减与配置：这块板子可不是“一根筋”！GE DS200SHVMG1AFE 设计有17个可配置的硬件跳线 (configurable hardware jumpers)，这让它具备了超强的适应性。你可以根据实际的交流线路电压（比如240-600V或601-1000V）和电流大小，选择是否启用板载的**10:1电流互感器衰减 (Current Transformer attenuation)**功能。这种灵活性意味着，无论是应用于不同功率等级的M-Frame驱动器，还是面对不同的现场电压条件，DS200SHVMG1AFE 都能通过简单的跳线设置来完美匹配，无需额外硬件，大大降低了系统集成和调试的难度，真是“以不变应万变”！

卓越的工业级防护与可靠性：作为GE Mark V系列的重要成员，DS200SHVMG1AFE 的“血统”就决定了它的“皮实耐用”。它采用工业级元件 (industrial-grade components)，并进行标准PCB涂层 (standard PCB coating)防护，能够抵御严苛工业环境下的灰尘、湿气、振动和温度变化。此外，它还内置了先进的保护功能 (advanced protective features)，如对过压、过流和短路的防护，确保了板卡自身以及与其连接的敏感组件的安全。这种坚固的设计和强大的保护机制，最大限度地减少了系统故障和非计划停机，保证了您的生产线连续、高效运行。

与Mark V/EX2000系统的无缝集成：GE DS200SHVMG1AFE 专为GE Mark V涡轮控制系统和EX2000励磁系统设计，这意味着它与这些系统中的DCFB、SDCI电源板和PCCA电源连接卡等核心组件实现了无缝对接 (seamless integration)。这种高度的兼容性不仅简化了系统架构，也确保了控制信号流的顺畅和高效。它作为“M-Frame驱动器的接口”，能够直接提供关键的反馈信号，使得主控制器能够精确地监控和调节大功率输出，是实现整个系统高性能控制的关键所在。

The GE DS200SHVMG1AFE SCR High Voltage M-Frame Interface Board is an indispensable component in GE’s high-performance Mark V turbine control and EX2000 excitation systems. Its paramount advantage lies in its ability to accurately and safely process high-voltage and high-current signals originating from the M-Frame drive’s SCR bridge. This board performs critical signal attenuation, isolation, and conversion, translating raw shunt signals (ranging from -500mV to +500mV) into precise differential-frequency outputs (0 to 500kHz) that are then transmitted to the DCFB or SDCI power supply boards and PCCA cards. This advanced conversion process ensures signal integrity and noise immunity in electrically challenging industrial environments.

A key feature of the DS200SHVMG1AFE is its exceptional configurability, provided by 17 onboard hardware jumpers. These jumpers allow for flexible adaptation to varying AC line voltages and current levels, enabling selectable 10:1 Current Transformer (CT) attenuation. This adaptability means the board can be optimally configured for diverse high-power applications, whether bypassing attenuation for 240-600V lines or engaging it for higher voltages (601-1000V). Furthermore, its robust industrial-grade construction with a standard PCB coating guarantees reliable operation in harsh conditions, offering resilience against dust, moisture, and thermal fluctuations. Integrated protective features against overvoltage and overcurrent further enhance its durability. As a dedicated interface, the GE DS200SHVMG1AFE ensures seamless integration within the Mark V architecture, acting as a vital link for accurate feedback and secure operation of critical high-power industrial machinery.

应用领域

GE DS200SHVMG1AFE 这块高压接口板，既然是处理高压大电流信号的“专家”，那它的应用领域自然都集中在那些电力驱动和能源控制要求极高的场合。

1. 大型工业驱动系统：这绝对是 DS200SHVMG1AFE的主战场。在冶金行业的轧钢机、矿山的大型提升机、水泥厂的巨型磨机等设备中，往往采用M-Frame驱动器来控制大功率电机。DS200SHVMG1AFE 负责将电机和SCR桥的实时电压、电流数据，准确地反馈给控制系统，确保电机的高效、平稳运行，以及在各种负载条件下的精确速度和转矩控制。
2. 电力生产与励磁系统：在发电厂的**燃气轮机和蒸汽轮机的励磁系统 (Excitation Systems)**中，特别是使用EX2000系列控制器的场景，DS200SHVMG1AFE扮演着关键角色。它处理发电机励磁绕组中的高压电流反馈，确保发电机输出电压的稳定性和无功功率的精确调节，对电网的稳定运行至关重要。
3. 大功率风力发电变流器：在某些大功率风力发电机组中，如果其变流器设计中使用了类似M-Frame的SCR桥进行功率转换，那么 DS200SHVMG1AFE也有可能被应用，来提供精确的电压和电流反馈，优化变流器的效率和稳定性，确保风力发电机组的可靠并网和发电。
4. 其他高压电力电子应用：任何需要对高压直流电源、大功率整流器或逆变器进行精密监测和控制的工业应用，只要其控制架构与GE Mark V或EX2000系统兼容，DS200SHVMG1AFE都有可能作为关键的接口和信号处理板卡，提供必要的信号链路和保护功能。

简而言之，只要您的系统是GE Mark V或EX2000架构，并且涉及到对高压M-Frame驱动器、SCR整流桥或大功率励磁系统进行精确的电压/电流反馈和控制，那么 GE DS200SHVMG1AFE 就是您系统里确保安全、稳定、高效运行的“眼睛”和“耳朵”。

GE DS200SHVMG1AFE

相关产品

既然您对 GE DS200SHVMG1AFE 这块高压M-Frame接口板这么感兴趣，那咱就得聊聊它在GE Mark V和EX2000系统里的那些“好兄弟”和“最佳搭档”，它们可是密不可分的：

• GE DS200DCFBG1BNC / DS200SDCIG1AHB: 这些是直流反馈电源板 (DCFB) 或驱动控制与仪表板 (SDCI)，它们是 DS200SHVMG1AFE转换后的频率信号的直接接收者，并对其进行处理和利用。
• GE DS200PCCAGxACB 系列 (如DS200PCCAG1ACB / DS200PCCAG5ACB): 电源连接卡 (PCCA)，这些卡负责向SCR桥提供门极脉冲，而 DS200SHVMG1AFE则从SCR桥获取反馈信号，两者是控制回路中上下游的关系。
• GE DS200LDCCH1ALA / DS200SDCCG5ADC: LCI（载流子逆变器）或SDCC（驱动控制）板，它们是Mark V系统的主控制板，发出控制指令并根据 DS200SHVMG1AFE反馈回来的信号进行闭环控制。
• M-Frame 驱动器 / SCR功率模块: 这是 DS200SHVMG1AFE直接监控和接口的物理设备，是产生高压大电流的“心脏”。
• GE DS200CTBAG1A: 可能与电流互感器接口相关的板卡，与 DS200SHVMG1AFE在电流测量和衰减方面有功能上的联系。
• GE DS200SHVMG1AED / DS200SHVMG1B: 这些是 DS200SHVMG1AFE的其他修订版本或变体，功能类似，但在某些细节或兼容性上可能有微小差异。

安装与维护

安装前准备：在您着手安装 GE DS200SHVMG1AFE 这块“高压信号处理专家”前，有几个“金科玉律”您可得刻在脑子里，这直接决定了您和设备的安全，以及系统能否正常运行！首先，断电与挂牌：这是重中之重！务必确保所有与Mark V系统和M-Frame驱动器相关的电源都已彻底切断，并且严格按照工厂安全规程执行LOTO（上锁/挂牌）程序。切记，DS200SHVMG1AFE 板载有电容器，即使断电后也可能残留高压，务必等待几分钟，让电容器完全放电。其次，静电防护：DS200SHVMG1AFE 内部集成了大量对静电极为敏感的精密电子元件。操作人员必须全程佩戴防静电腕带，并在防静电工作台或防静电区域进行操作，避免任何静电击穿导致板卡损坏。再者，环境与清洁：检查控制柜内部的环境是否干燥、清洁，避免灰尘、潮湿或腐蚀性气体，这些都会严重影响板卡寿命。最后，接线图与跳线配置：仔细核对最新的系统接线图和GEI-100174手册，确保所有连接器和端子接线都精确无误。特别要核对并正确设置板卡上的17个可配置跳线，它们决定了电流和电压衰减的模式，任何一个跳线设置错误都可能导致信号不准甚至系统故障。

维护建议：要让您的 GE DS200SHVMG1AFE 这块“高压守护者”长期保持最佳状态，定期的预防性维护那是绝对不能省的“硬功夫”！首先，定期清洁：灰尘和污垢是电子板卡的“隐形杀手”。在设备停机时，定期使用专业电子设备清洁剂和软刷，轻轻清除板卡表面的灰尘和污垢，特别注意连接器和元件之间的缝隙，确保散热良好，防止积尘引发短路或过热。其次，连接紧固检查：工业现场的振动是常有的事，它可能导致螺丝松动。定期检查 DS200SHVMG1AFE 上所有接线端子、插件连接器和板卡固定螺丝，确保它们都紧固到位，避免因接触不良而导致信号失真或中断。再者，元件外观检查：目视检查板卡上的元器件，如电容器、电阻器、集成电路等，是否有异常发热、变色、鼓包、裂纹或烧焦的迹象。特别是高压部分，任何异常都可能预示着潜在的故障，需要及时排查。最后，系统诊断与趋势监测：虽然 DS200SHVMG1AFE 本身不直接执行控制逻辑，但它的输出信号是系统诊断的重要依据。通过Mark V控制系统或外部诊断工具，定期监测来自SHVM板的反馈频率信号是否稳定、在正常范围内波动，通过趋势分析可以发现潜在的漂移或故障，从而做到防患于未然，确保系统长期稳定运行。
