GE DS200RTBAG3AHC 继电器端子板 – Mark V涡轮机控制系统核心！

描述

GE DS200RTBAG3AHC：这块继电器端子板 (RTBA)，是GE Mark V涡轮控制系统里的“老兵”，负责将控制指令转化为开关量输出并提供现场信号接口！它拥有10个板载继电器和52个I/O端子点，提供可靠的信号隔离与放大，确保工业现场的稳定运行。作为核心组件，它支持115 VAC继电器线圈供电，是您驱动系统信号传输的坚实桥梁。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

GE DS200RTBAG3AHC 产品概述

在GE的工业自动化世界里，尤其是在那些庞大而复杂的Mark V涡轮机控制系统中，GE DS200RTBAG3AHC 这块板子，那可真是个“幕后英雄”。它不是那种光鲜亮丽的处理器板卡，而是实实在在的继电器端子板 (Relay Terminal Board, RTBA)。别看名字简单，它的作用可是至关重要——它是Mark V控制系统与外部现场设备之间进行开关量信号交互的关键“中转站”。

具体来说，GE DS200RTBAG3AHC 的核心功能就是接收来自控制器（比如LCI或SDCC板）的数字控制信号，然后通过板载的多个继电器，将这些微弱的电信号转化为能够驱动外部执行机构（如电磁阀、接触器、指示灯等）的强大开关量输出。同时，它也提供大量的端子点，用于接入来自现场的各种开关量反馈信号（如限位开关、压力开关、设备状态指示等），再将其传递回控制系统，实现闭环控制和状态监测。

这块 DS200RTBAG3AHC 板子的“G3A”版本，体现了其在Mark V系列中的成熟与可靠性。它通常被安装在驱动柜内部，作为可选板卡，极大地扩展了Mark V系统的I/O（输入/输出）能力。它的存在，确保了控制信号在复杂、高噪声的工业环境中能够被安全、可靠地隔离和传递，有效防止了强电对弱电控制回路的干扰，是保证整个涡轮机或驱动系统稳定、安全运行的基石。总而言之，GE DS200RTBAG3AHC 就像系统的“神经末梢”，将大脑的指令传达给四肢，并感受四肢的反馈，是实现精准控制和现场设备高效协同不可或缺的一环。

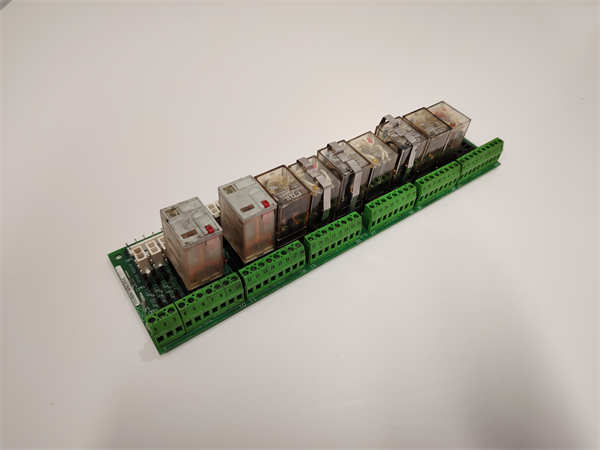

GE DS200RTBAG3AHC

GE DS200RTBAG3AHC 技术规格

主要特点和优势

高密度继电器与I/O配置：GE DS200RTBAG3AHC 这块继电器端子板，最直观的优势就是它提供了多达10个板载继电器和52个I/O端子点。在复杂的工业控制系统中，这意味着它能处理大量的开关量输入和输出信号，无论是驱动多个执行机构，还是采集多路设备状态，都显得游刃有余。这种高密度设计，不仅节省了控制柜空间，也简化了现场布线，降低了安装和维护的复杂性，就像一个“多面手”，把各种信号都打理得井井有条。

卓越的信号隔离能力：在工业现场，强电干扰那是家常便饭。GE DS200RTBAG3AHC 利用板载的继电器，实现了控制系统逻辑侧（弱电）与现场设备（强电）之间的电气隔离 (Electrical Isolation)。这意味着，即使现场有高电压或电流冲击，也不会直接影响到脆弱的控制回路，大大增强了系统的抗干扰能力和安全性。这种隔离设计，就如同给控制系统穿上了一层“金钟罩”，让信号传输更加纯净、稳定，有效避免了误动作和设备损坏。

宽泛的继电器驱动能力：GE DS200RTBAG3AHC 板上的继电器，通常支持115 VAC（交流伏特）线圈电压，并且触点能够处理较大的电流和电压。这意味着它可以直接驱动各种工业标准的电磁阀、接触器、报警灯等执行机构，无需额外的驱动接口电路。这种“直连”能力，简化了系统设计，减少了中间环节，从而提高了整个驱动系统的响应速度和可靠性，让您的设备指令“说一不二”，执行力满满。

Mark V系统的无缝集成：作为GE Mark V系列的一部分，DS200RTBAG3AHC 的设计充分考虑了与该系列其他组件的无缝集成 (Seamless Integration)。它拥有标准的接口和安装尺寸，能够直接安装在Mark V系统的板卡载体上，与主控制板卡高效协同工作。这种“天生一对”的配合，最大限度地减少了兼容性问题，缩短了系统调试时间，并且能够利用Mark V系统的诊断功能来监测继电器的状态，确保整个系统的稳定运行和高效维护。

The GE DS200RTBAG3AHC Relay Terminal Board is a highly reliable and essential component within GE’s Mark V turbine and drive control systems. Its primary advantage lies in providing a robust interface for discrete input/output (I/O) signals, effectively bridging the gap between the control logic and external field devices. The board features 10 on-board relays and 52 terminal points, offering extensive connectivity for various industrial applications. These relays provide critical electrical isolation, safeguarding sensitive control circuits from high-voltage transients and noise present in harsh industrial environments. This isolation significantly enhances system stability and operational safety, preventing potential damage to core control components.

Furthermore, the DS200RTBAG3AHC boasts a versatile relay configuration, typically including a mix of Double-Pole Double-Throw (DPDT) and Four-Pole Double-Throw (4PDT) relays with 115 VAC (Volts Alternating Current) coils. This allows it to directly drive a wide range of industrial actuators such as solenoids, contactors, and indicator lights, simplifying system design and reducing the need for intermediate drive circuitry. Its tight integration within the Mark V architecture ensures seamless communication with main control boards, leveraging the system’s inherent diagnostic capabilities for comprehensive monitoring. The robust industrial-grade construction and standard PCB coating further contribute to its long-term reliability and resistance to common environmental stressors, making the GE DS200RTBAG3AHC a cornerstone for dependable signal management and precise control execution in critical industrial applications.

应用领域

GE DS200RTBAG3AHC 这块继电器端子板，作为Mark V系统里的“信号调度员”，它活跃的舞台自然都是那些对信号隔离、开关量控制和系统可靠性有极高要求的场合。

1. 大型涡轮机控制系统：这是 DS200RTBAG3AHC的“老本行”了。在燃气轮机、蒸汽轮机甚至风力涡轮机的控制系统中，它负责接收主控制器发出的各种启动/停止指令、阀门开合信号、冷却泵启停信号等，并驱动相应的执行机构。同时，它也接收来自现场的各种联锁信号（如安全门状态、油压报警、超速保护），确保涡轮机在安全、受控的状态下运行。
2. 电力生产与配电：在发电厂的辅助系统、配电室的断路器控制和状态指示中，DS200RTBAG3AHC同样大显身手。它能驱动大功率接触器控制负载，并反馈断路器或隔离开关的实时状态，保障电力系统的安全稳定运行。
3. 重型工业驱动与过程控制：在冶金、化工、矿山、造纸等行业的重型机械驱动和复杂过程控制中，需要大量的开关量I/O来控制泵、风机、输送带、搅拌器等设备。DS200RTBAG3AHC作为核心的I/O扩展板，能够提供可靠的信号接口和驱动能力，支撑这些复杂生产过程的自动化控制。
4. 安全系统与联锁回路：由于其固有的继电器隔离特性，DS200RTBAG3AHC在许多**安全联锁回路 (Safety Interlock Circuits)**中扮演着关键角色，确保在特定条件未满足时，设备无法启动或立即停车，大大提升了工业现场的作业安全性。

总而言之，只要您的系统是GE Mark V系列，并且涉及到大量的现场开关量信号交互、需要高可靠性、强弱电隔离以及对执行机构的直接控制，那么 GE DS200RTBAG3AHC 就是您系统里不可或缺的“信号桥梁”。

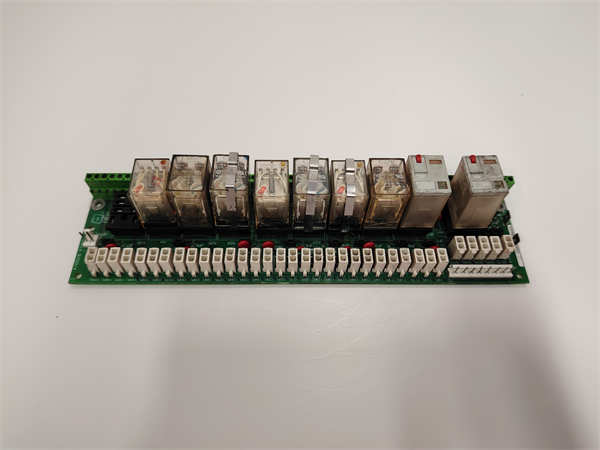

GE DS200RTBAG3AHC

相关产品

GE DS200RTBAG3AHC 这块继电器端子板是Mark V系统中的重要组成部分，它通常会与以下这些“兄弟姐妹”一起工作，共同构建起完整的控制和驱动解决方案：

• GE DS200LDCCH1ALA / DS200SDCCG5ADC: 这些是Mark V系列的主驱动控制卡（LCI或SDCC），它们是发出控制指令的“大脑”，而 DS200RTBAG3AHC则负责将这些指令转化为实际的开关量输出。
• GE DS200PTBAG1A / DS200PTBAG3A: 这些可能是更专注于脉冲发生器或电源板的接口，与 DS200RTBAG3AHC在功能上互补，共同管理驱动器的电源和控制信号。
• GE DS200QTBAG1ADC: 模拟量I/O终端板，与 DS200RTBAG3AHC的开关量I/O形成互补，共同覆盖所有现场信号类型。
• GE DS200DCFBG1BNC: DC反馈电源板，为Mark V系统中的各种板卡提供稳定的直流电源，当然也包括 DS200RTBAG3AHC。
• GE DS200TBCAG1A / DS200TBQCG1A: 其他类型的端子板或接线板，用于连接不同类型的现场信号或提供额外接口，共同构成完整的系统I/O。
• GE DS200RTBAG1A / DS200RTBAG2A: 这些是 DS200RTBAG3AHC的早期版本或变体，可能在继电器配置、功能细节或修订历史上有所不同，但都属于RTBA系列。

安装与维护

安装前准备：在您准备安装 GE DS200RTBAG3AHC 这块“信号调度员”之前，有几个“铁律”您可得牢记在心，这直接关系到系统能否安全稳定运行，人身安全能否得到保障！首先，停电与锁定：这是最最关键的一步，务必确保所有与控制系统相关的电源都已彻底切断，并且按照您工厂的安全规程执行了严格的LOTO（上锁/挂牌）程序，以防任何意外通电。其次，静电防护：DS200RTBAG3AHC 内部集成了精密电子元件，对静电那是相当敏感。因此，在操作过程中，全程佩戴防静电腕带，并确保工作环境是防静电的，比如使用防静电垫，避免静电击穿板卡。再者，环境核对：检查控制柜内部的环境是否符合GE对温度、湿度和清洁度的要求，过高的湿度或灰尘堆积都可能导致板卡短路或腐蚀。最后，接线图与跳线核对：仔细对照系统的最新接线图，确保 DS200RTBAG3AHC 上的所有端子接线都正确无误。此外，根据您的系统配置，可能还需要核对并正确设置板卡上的任何硬件跳线或拨码开关，虽然RTBA板通常配置较少，但任何一个细节都不能马虎。

维护建议：要让您的 GE DS200RTBAG3AHC 这块继电器端子板长期稳定地为您“服役”，定期的预防性维护那是必不可少的“保养秘籍”！首先，定期清洁：灰尘是电子元件的大敌，它会导致散热不良，甚至引发短路。建议在设备停机时，定期使用专业电子设备清洁剂和软刷，轻轻清除板卡表面和继电器触点周围的灰尘。其次，继电器触点检查：由于 DS200RTBAG3AHC 上的继电器会频繁动作，其触点可能会因电弧而氧化或烧蚀。定期检查继电器触点状况，如果发现严重磨损或粘连，应及时更换相应的继电器模块。再者，紧固检查：工业现场的振动可能会导致端子螺丝松动。定期检查所有I/O端子螺丝和板卡固定螺丝，确保它们都紧固到位，避免因接触不良而导致信号中断或误动作。最后，环境监测：持续关注控制柜内部的温湿度，确保通风散热良好，防止极端环境对 DS200RTBAG3AHC 造成不可逆的损害。任何异常发热或继电器频繁吸合的声音，都可能是故障的前兆，需要及时排查。
