GE DS200PCCAG5ACB 高马力电源连接卡 – Mark V驱动系统核心！

描述

GE DS200PCCAG5ACB：这块高马力可编程协同控制卡 (PCCA)，是GE Mark V系列中专为高功率控制器设计的电源连接板！它通过脉冲变压器向SCR桥提供门极脉冲信号，控制大功率驱动器。与G1版本不同，它移除了板载缓冲电路和衰减串，以适应系统其他位置的外部缓冲方案。兼容DCFB型电源板，是高HP驱动系统的关键接口。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

GE DS200PCCAG5ACB 产品概述

在GE的工业自动化，尤其是那些庞大的涡轮机和高功率驱动系统中，GE DS200PCCAG5ACB 这块板子，那可是个实打实的“狠角色”！它属于GE Mark V系列，被称为电源连接卡 (Power Connect Card, PCCA)，但具体到 DS200PCCAG5ACB 这个型号，它更是这个系列中专为高马力 (high horsepower, high HP) 控制器量身定制的“大功率接口”。

这块板子的核心功能，是作为SCR（硅控整流器）功率桥和驱动器控制电路之间的“桥梁”。它不直接执行复杂的控制算法，而是通过板载的脉冲变压器 (pulse transformers)，向SCR桥提供门极脉冲信号 (gate pulse signals)。这些门极脉冲是控制SCR导通和关断的关键，从而精确调节流向电机或其他负载的电流和电压，实现对大功率驱动系统的精确控制。

DS200PCCAG5ACB 最独特的标志，就是其“G5”的版本特性——它移除了板载的缓冲电路（snubbers）和衰减串（attenuation string）。这可不是偷工减料，而是GE工程师为了优化高马力系统设计的“妙招”。在高功率应用中，缓冲和衰减功能通常会被集成到系统其他位置的更强大、更专业的外部电路中。这样一来，DS200PCCAG5ACB 就能更专注于高效、低损耗地传输门极脉冲，提高整体系统的性能和可靠性，特别是在处理大电流和高电压时。

DS200PCCAG5ACB 设计用于与DCFB（直流反馈）类型的电源板协同工作，并支持Leg电抗器和熔断器，以及独立的或共用的母线变压器。它拥有多达12个插拔连接器，可以发送正向和反向的门极脉冲信号，确保对SCR桥的全面控制。总的来说，GE DS200PCCAG5ACB 是高功率驱动系统实现精准、稳定控制的关键接口，是电力电子和数字控制完美结合的体现，为涡轮机、大型电机等高价值设备的平稳运行提供强大支撑。

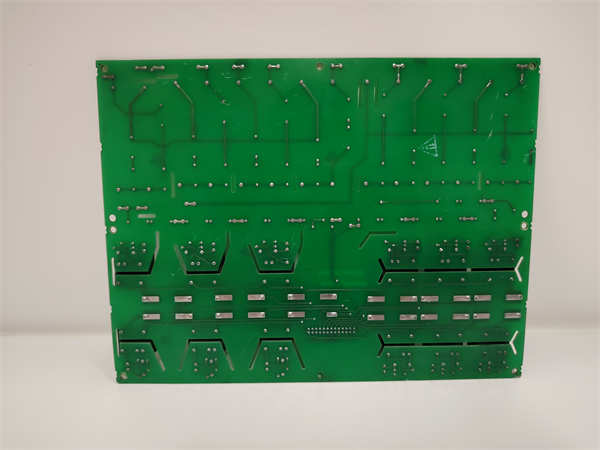

GE DS200PCCAG5ACB

GE DS200PCCAG5ACB 技术规格

Export to Sheets

主要特点和优势

优化的高马力应用：GE DS200PCCAG5ACB 最显著的特点就是它专为高马力 (high horsepower, HP) 控制器量身定制，这意味着它能轻松驾驭那些“吃”电量大的工业巨兽。它移除了板载的缓冲电路（snubbers）和衰减串（attenuation string），这可不是偷懒，而是GE工程师的“高招”。在高功率系统里，这些功能通常由外部更强大、更专业的组件来完成。这样一来，DS200PCCAG5ACB 就变得更精简、更高效，能更专注于把门极脉冲信号精准地传递出去，减少了板子自身的发热和损耗，确保大电流、高电压工况下的稳定性和可靠性。

精准的SCR门极脉冲控制：这块板子的核心本领，就是通过板载的脉冲变压器 (pulse transformers)，向SCR（硅控整流器）功率桥提供极其精准的门极脉冲信号 (gate pulse signals)。这门极脉冲，就好比是SCR的“开关”，它开得好不好、开得准不准，直接决定了流向大电机或负载的电流能不能被精确控制。DS200PCCAG5ACB 的高精度脉冲输出，保障了电机速度、转矩的平稳调节，这对涡轮机、轧钢机这些需要精密控制的大型设备来说，是至关重要的。

强大的系统集成与兼容性：别看 GE DS200PCCAG5ACB 设计得这么专业，但它在Mark V系统里可是个“好搭档”。它专门设计用于与 DCFB-类型 的电源板协同工作，确保了稳定的供电。同时，它还支持使用独立的或共用的母线变压器，这给系统集成带来了很大的灵活性，能适应各种复杂的电气配置。板子上还有四个可配置的跳线 (WP4, WP3, JP2, JP1)，方便现场工程师根据系统电压和机架类型进行微调，让安装和调试变得更顺手。

卓越的工业级耐用性与可靠性：作为GE Mark V家族的一员，DS200PCCAG5ACB 那是出了名的“皮实耐用”。它采用高品质的工业级元器件，设计上充分考虑了工业现场的严苛环境，能扛得住温度波动、振动和电磁干扰 (Electromagnetic Interference, EMI)。它的“瘦身”设计（移除缓冲电路）也间接降低了板子本身的散热负担，进一步提升了长期运行的稳定性。这种坚固可靠的特性，最大限度地减少了非计划停机时间，为您的工业生产线提供了坚实而长久的保障。

The GE DS200PCCAG5ACB Power Connect Card is a crucial, high-performance module specifically designed for high horsepower (HP) controllers within GE’s Mark V turbine and drive control systems. Its primary advantage lies in its specialized design which eliminates on-board snubber circuits and attenuation strings, thereby optimizing the board for integration with external, more robust buffering solutions typically found in high-power applications. This streamlined architecture enables the DS200PCCAG5ACB to efficiently and precisely deliver critical gate pulse signals to the SCR power bridge via integrated pulse transformers. This precise control over SCR conduction is fundamental for regulating current and voltage flow to large industrial motors and loads, ensuring accurate and dynamic operation of the drive system.

Furthermore, the DS200PCCAG5ACB boasts excellent compatibility within the Mark V platform, designed to interface seamlessly with DCFB-type power supply boards and supporting both separate and common bus transformers. Its four configurable wire jumpers (WP4, WP3, JP2, JP1) provide essential flexibility for system configuration and voltage matching, aiding in easy integration and maintenance. The board’s robust industrial construction ensures reliability in demanding environments, while its strategic positioning directly behind the drive control board on a carrier, secured by six plastic holders, guarantees stable physical integration. This PCCA variant is a testament to GE’s commitment to optimizing components for specific performance tiers, delivering enhanced efficiency and reliability for high-power industrial control applications.

应用领域

GE DS200PCCAG5ACB 这块板子，因为是专为高功率控制器设计的，那它的应用场景，自然都是那些“大块头”、“硬骨头”的工业领域，对功率控制的精准性和可靠性要求都贼高。

1. 重型工业驱动系统：这是 DS200PCCAG5ACB的主场。比如在钢铁厂的轧钢机、矿山的巨型提升机和传输带、水泥厂的大型磨机等，这些设备都需要驱动大功率电机，DS200PCCAG5ACB 负责提供精准的门极脉冲，确保SCR桥对电机电流的精确控制，实现启动、加速、减速和负载调节的平稳性与高效性。
2. 电力生产与能源领域：在大型发电厂，尤其是在燃气轮机和蒸汽轮机的辅助驱动系统，或者某些励磁系统中，可能涉及到大功率直流电机或整流器的控制。DS200PCCAG5ACB能在这里提供可靠的门极驱动，保障电力输出的稳定性和设备的运行效率。
3. 石油天然气与石化工业：大型的天然气压缩机、原油泵送站以及炼油厂的关键驱动单元，往往需要大功率驱动来维持生产连续性。DS200PCCAG5ACB在这些驱动器中扮演着核心的控制接口角色，确保在极端工况下也能实现精准可靠的功率调节。

简单来说，只要你的系统是GE Mark V架构，并且需要控制那些“吃”电量大、对功率输出平稳性有高要求的大型工业设备，那 GE DS200PCCAG5ACB 就是你确保这些“工业心脏”强劲、稳定跳动的关键“脉冲发生器”！

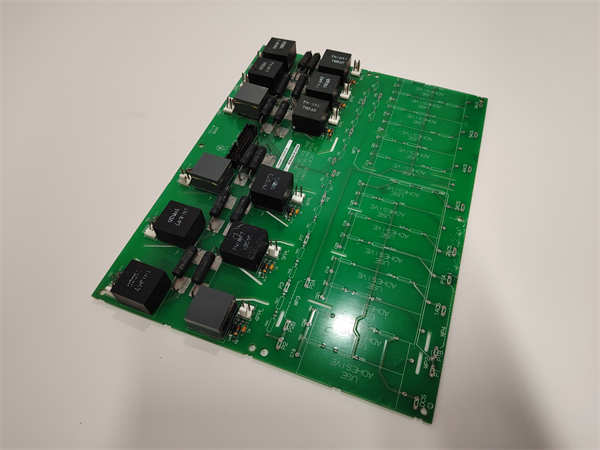

GE DS200PCCAG5ACB

相关产品

既然你对 GE DS200PCCAG5ACB 这种高功率PCCA板感兴趣，那肯定得了解它在GE Mark V家族里还有哪些“最佳拍档”和“亲兄弟”，它们通常是配套使用，共同构建起一个完整的电力驱动控制系统：

• GE DS200SDCCG5ADC / DS200LDCCH1ALA: 这些是Mark V系列的核心驱动控制卡 (SDCC/LDCC)。DS200PCCAG5ACB的门极脉冲信号就源自于它们发出的控制指令，两者紧密协作。
• GE DS200DCFBG1BNC / DS200DCFBG1BLC: 这些是直流电源反馈板。DS200PCCAG5ACB是专门设计用于与 DCFB-类型 的电源板协同工作的，它们为PCCA板提供稳定的控制电源。
• GE DS200CPUxx系列: Mark V系统的中央处理器板，负责更高层次的控制逻辑和系统管理，与PCCA卡间接配合。
• 高功率SCR桥 / 功率模块: 这是 DS200PCCAG5ACB直接驱动的“负载端”，是实现大功率电流调节的核心电力电子器件，它们通常是多相SCR整流桥。
• 外部缓冲电路 / 衰减网络: 由于 DS200PCCAG5ACB移除了板载缓冲，因此在实际高功率应用中，系统层面会配备外部的更大型、更专业的缓冲 (Snubber) 和浪涌保护 (Surge Protection) 组件，与它形成一套完整的保护方案。
• GE DS200PCCAG1ACB: 这是 DS200PCCAG5ACB的一个“老版本”，
