GE DS200PCCAG1ABB | Mark V/VIe 功率转换控制板 | 可靠性验证与系统集成方案

  • 型号: DS200PCCAG1ABB
  • 品牌: GE Power (General Electric)
  • 核心功能: 专用于 GE Mark V 和 Mark VIe 燃气/蒸汽轮机控制系统的 PCCA（Power Conversion Control Assembly）电源控制与分配板，负责为 I/O 模块、通信卡及现场设备提供隔离、稳压的直流电源，并集成电源状态监测与故障保护功能。
  • 质保标准: 12个月质保，经全面电源负载与稳定性测试
分类：

描述

关键技术规格

  • 产品型号: DS200PCCAG1ABB
  • 制造商: GE Power (General Electric)
  • 所属系统: Mark V / Mark VIe Turbine Control System
  • 板卡类型: 电源转换与分配控制板（Power Supply Interface & Monitoring）
  • 输入电压: 通常为 125 VDC（来自控制柜主电源母排）
  • 输出电压: 多路隔离输出，典型包括：
    • +24 VDC（用于 I/O 模块逻辑供电）
    • ±15 VDC（用于模拟量信号调理）
    • +5 VDC（用于板载 FPGA/ASIC）
  • 输出电流能力: ≥ 5 A @ 24 VDC（依具体配置）
  • 保护功能: 过流、过压、短路、反接保护；电源故障状态通过背板总线上报至主控制器
  • 安装方式: 插入 Mark V/VIe 控制柜专用电源机架（如 TCQB/TCHB 底板）
  • 工作温度: 0°C 至 +60°C（工业级）
  • 认证标准: UL, CSA, IEC 60204-1（依整机系统认证）

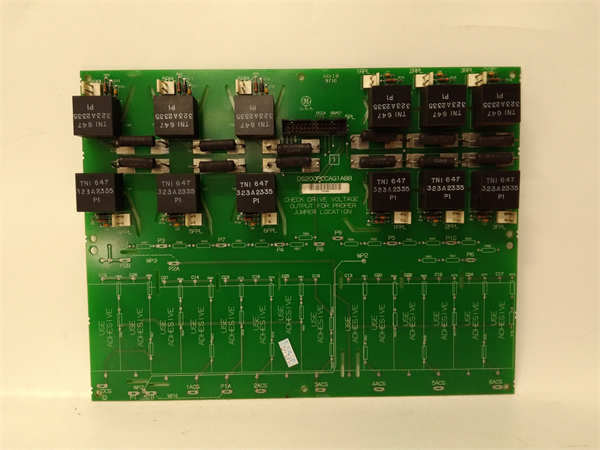

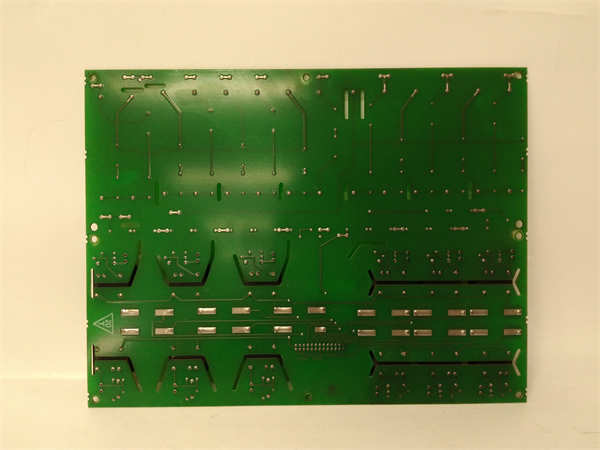

GE DS200PCCAG1ABB

GE DS200PCCAG1ABB

功能定位与应用场景分析

DS200PCCAG1ABB 是 GE 燃气轮机控制系统中保障整个 I/O 子系统可靠运行的“电力中枢”。它主要用于解决现场控制柜内多类型电子模块对高稳定性、低噪声直流电源的需求，同时实现电源健康状态的集中监控。作为 Mark V/VIe 架构的关键支撑单元，PCCA 板不仅提供电能转换，还承担电源冗余切换逻辑（在双电源配置下）和故障隔离功能，防止局部短路导致全站失电。

该板卡采用工业级开关电源拓扑与多重滤波设计，确保在电网波动或负载突变时输出电压纹波 < 1%，满足高精度模拟量 I/O 对电源纯净度的要求。其状态信号（如 “PS OK”、“Overload”）通过背板实时反馈至 Mark VIe 主处理器，使操作员可在 HMI 上提前预警潜在电源故障，实现预测性维护。

典型应用场景包括：

  • 场景一：用于 9HA 级联合循环电厂 Mark VIe 控制柜，为数十个 TCEA I/O 模块提供 24 VDC 电源，并在单路输入失效时自动切换至备用电源，保障机组连续运行。
  • 场景二：在老旧 Mark V 系统延寿项目中，替换早期 PCCA 版本（如 DS200PCCAG1AAA），提升电源效率与诊断能力，避免因电容老化导致的随机停机。
  • 场景三：作为关键备件库存，用于应对突发性电源板故障，防止因 I/O 供电中断引发保护误动或拒动，确保电网调度合规性。

质量标准与测试流程

电源板的失效是控制系统非计划停机的主要原因之一。为此，我们对 DS200PCCAG1ABB 实施严苛的电气应力与长期可靠性验证：

  • 外观与清洁：所有板卡在 ESD 防护环境下进行显微检查，重点筛查电解电容鼓包/漏液、MOSFET 烧蚀、变压器虚焊及 PCB 铜箔剥离；版本标签与序列号清晰可追溯。
  • 上机实测：板卡被安装至真实 Mark VIe 测试机架（含 TCHB 底板），连接可编程直流电源与电子负载，模拟满载（5A）、空载及阶跃负载变化，进行 120 小时连续老化测试，监测输出电压稳定性、温升及保护触发阈值。
  • 功能诊断：使用高精度电源分析仪（如 Keysight N6705C）验证：
    • 各路输出电压精度 ≤ ±1%
    • 负载调整率 < 0.5%
    • 短路保护响应时间 < 10 ms
    • “PS OK” 信号与实际状态同步，无误报/漏报
  • 质保承诺：仅当板卡通过全部电气性能、保护功能及长期老化测试后，方可出库，并提供 12 个月有限质保，明确覆盖因元器件劣化或制造缺陷导致的输出失效或保护异常。
GE DS200PCCAG1ABB

GE DS200PCCAG1ABB

兼容性与升级路径

为确保 DS200PCCAG1ABB 在您的 GE 轮机控制系统中安全集成，请务必核对以下关键信息：

  • 硬件/固件：适用于 Mark V（TCQB 机架）及 Mark VIe（TCHB/TCHA）系统。请确认控制柜电源架构为单路或双路输入，并核对底板连接器版本（G1ABB 通常用于后期 Mark VIe）。
  • 配套组件：必须与 GE 原厂电源母排及断路器配合使用。若现场使用第三方 UPS，需验证其输出纹波与瞬态响应是否满足 PCCA 输入要求。
  • 替代关系：DS200PCCAG1ABB 是 DS200PCCAG1AAA/G1AAB 的修订版，主要优化了热管理和元件寿命。在大多数应用中可直接替换，但建议在更换后执行一次电源诊断测试（通过 ToolboxST）。
