GE DS200DCFBG2BNC MRP420024 流反馈电源板

描述

GE DS200DCFBG2BNC MRP420024是一款直流反馈电源板，是GE Mark V系列燃气轮机、蒸汽轮机和风力涡轮机自动化驱动组件中至关重要的组成部分。这款电路板的主要功能是为安装在其上的驱动器提供系统控制级别的电源，并为机柜冷却风扇提供电力。DS200DCFBG2BNC MRP420024能够接受宽范围的交流输入电压，并将其转换为系统所需的稳定直流电源。它集成了交流和直流监测电路、控制级电源电路、电机励磁电源电路和驱动电路，确保了整个控制系统（特别是相关的驱动器和励磁系统）的稳定可靠运行。作为GE Speedtronic控制系统技术的一部分，GE DS200DCFBG2BNC MRP420024在恶劣的工业环境中展现出卓越的坚固性和可靠性，通过其精密的电路设计和诊断功能，有效地保障了关键设备的高效、安全运行，是GE Mark V系列实现精确控制和高可用性的核心硬件支持。

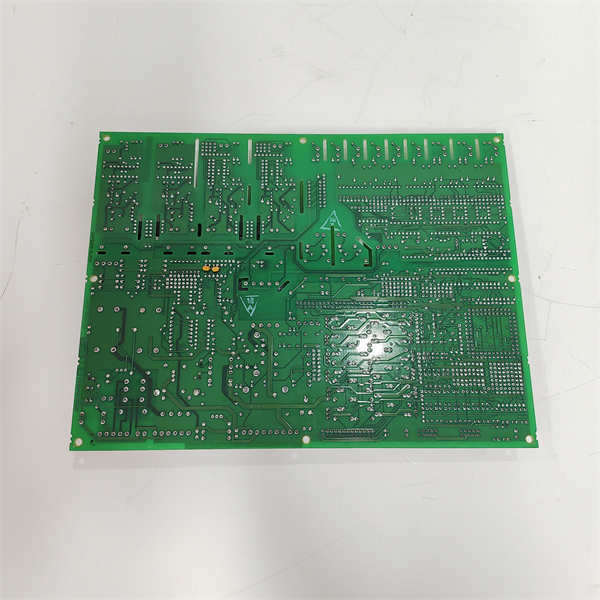

GE DS200DCFBG2BNC MRP420024

技术规格

产品型号:DS200DCFBG2BNC MRP420024

制造商:GE General Electric(通用电气)

产品类型:直流反馈电源板(DC Feedback Power Supply Board)

所属系列:Mark V系列(Speedtronic)

兼容驱动器;DC2000,AC2000,CB2000,ME2000,FC2000系列驱动器

交流输入范围:38至115 VAC

输出频率；0至500 kHz(取决于输入电压)

电路组成：交流和直流监测电路,控制级电源电路,电机励磁电源电路,驱动电路

板载诊断：2个LED指示灯,1个霓虹灯指示灯

可配置项：12个跳线(Jumpers),7个DIP开关(DIP switches)

测试点：5个板载测试点

熔断器：3个保护性熔断器

PCB涂层：正常涂层(Normal Coating)

安装方式：插入驱动器或励磁机机柜内部插槽

ESD敏感性：静电敏感产品

表面电压：运行期间或之后可能存在致命表面电压

主要特点和优势

GE DS200DCFBG2BNC MRP420024直流反馈电源板是GE Mark V控制系统中不可或缺的关键组件，其设计和功能体现了GE在工业控制领域深厚的技术积累。

核心电源供应与稳定输出：DS200DCFBG2BNC MRP420024的主要优势在于其为GE的各种工业驱动器（如DC2000,AC2000等系列）提供稳定、可靠的控制级电源。它能够将输入的交流电转换为精确的直流电源，包括+5V,$pm$15V和$pm$24Vdc，这些电压对于驱动器内部的控制逻辑、信号处理以及电机或发电机励磁电路的正常运行至关重要。其内部集成的交直流监测电路确保了电源输出的持续稳定和质量，从而保障了整个控制系统的可靠性。

全面的电路集成与控制：DS200DCFBG2BNC MRP420024不仅仅是一个简单的电源板，它还包含了电机或发电机励磁电源电路以及用于电枢SCR门脉冲发生器的驱动电路。这种高度集成化的设计使得该板卡能够直接参与到驱动器的核心控制功能中，而非仅仅提供辅助电源。此外，它还能对多个交流线路和直流电机/发电机信号进行仪表测量，如电枢电流和电压、励磁电流、交流线路电流、交流线路电压幅值和相序，为系统提供了全面的状态监控数据。

灵活的配置与诊断能力：GE DS200DCFBG2BNC MRP420024提供了12个跳线和7个DIP开关，允许用户根据特定的应用需求和外部设备要求进行灵活配置。这种可配置性极大地提升了板卡的适用性和通用性。板载的LED指示灯（2个）和霓虹灯指示灯（1个）为用户提供了直观的诊断和状态信息，有助于快速识别运行异常。此外，5个集成的测试点使得电压检测和故障排除变得简单高效，有效缩短了维护时间。

高可靠性与保护机制：DS200DCFBG2BNC MRP420024的设计充分考虑了工业环境的严苛性。它配备了3个保护性熔断器，这些熔断器能够有效防止过电流或瞬间浪涌对板卡本身和连接设备造成损害，从而保障了系统的安全运行。电路板的正常涂层也提供了对环境因素的额外保护。这种坚固耐用和内置保护的特点，使得GE DS200DCFBG2BNC MRP420024能够在关键应用中提供长期稳定的性能。

与GE Mark V系列的无缝集成：作为GE Mark V系列的核心组件，DS200DCFBG2BNC MRP420024与该系列的其他模块和系统无缝协作，共同构建了高性能的汽轮机控制系统。其设计严格遵循GE Speedtronic控制系统技术标准，确保了与整个控制架构的兼容性和协同工作能力，为燃气轮机、蒸汽轮机和风力涡轮机自动化驱动组件提供了稳定可靠的底层支持。

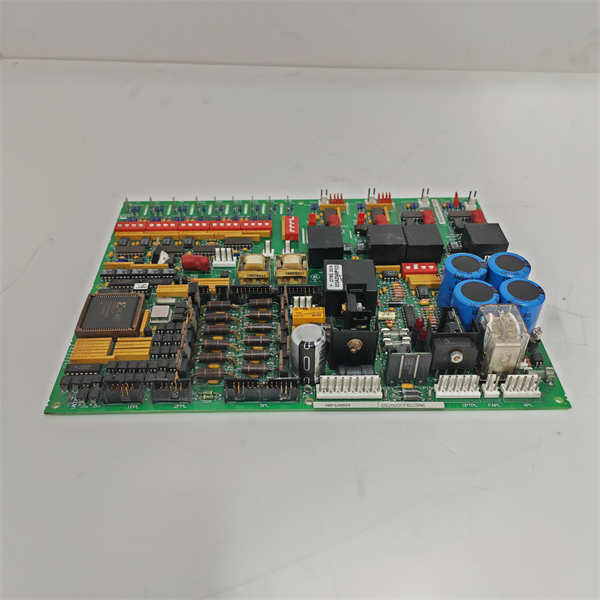

GE DS200DCFBG2BNC MRP420024

应用领域

GE DS200DCFBG2BNC MRP420024直流反馈电源板主要应用于通用电气（GE）的Mark V系列控制系统，该系统是针对大型旋转机械，特别是涡轮机和相关驱动系统进行精确控制和保护的核心解决方案。

燃气轮机控制系统：在发电厂、石油天然气行业中的燃气轮机机组中，DS200DCFBG2BNC MRP420024是关键组成部分。它为燃气轮机控制系统中的各种驱动器（如燃气阀门驱动、发电机励磁驱动等）提供稳定的直流控制电源，确保燃气轮机的启动、运行、调节和停机过程的精确控制和安全保护。

蒸汽轮机控制系统：在传统火力发电厂、核电站以及联合循环发电厂中，蒸汽轮机是核心发电设备。GE DS200DCFBG2BNC MRP420024在蒸汽轮机控制系统中扮演着类似的角色，为蒸汽阀门执行机构、发电机励磁系统和其他辅助驱动器提供必要的控制电源和反馈信号处理，确保机组的稳定性和效率。

风力涡轮机自动化驱动组件：在大型风力发电场中，风力涡轮机的变桨系统、偏航系统以及发电机变流器等驱动组件需要高度精确和可靠的电源供应与控制。DS200DCFBG2BNC MRP420024在这些自动化驱动组件中提供关键的直流电源和信号处理，确保风力涡轮机在不同风况下的优化运行和电能输出。

大型工业驱动器控制：除了直接应用于涡轮机控制，由于DS200DCFBG2BNC MRP420024兼容GE DC2000、AC2000、CB2000、ME2000和FC2000等系列驱动器，它也可以应用于其他需要高精度直流电源和反馈控制的大型工业驱动系统中，例如钢铁行业的轧机、造纸行业的造纸机驱动、以及大型泵站和风机的变频驱动系统。

能源与电力基础设施：在各种能源生产和电力传输基础设施中，凡是采用了GE Mark V系列控制系统进行设备管理和运行的场景，GE DS200DCFBG2BNC MRP420024都可能是其重要的组成部分，保障着这些关键基础设施的长期稳定和高效运行。

相关产品

与GE DS200DCFBG2BNC MRP420024密切相关的产品型号主要包括：

GE DS200DCFBG1B：这是DS200DCFBG2BNC MRP420024的早期版本或具有不同修订的功能的直流反馈电源板，可能在功能、跳线配置或兼容性上有所差异。

GE DS200DPCBG1AAA：IOS+电源连接板（IOS+Power Connect Card），虽然功能不同，但同属于Mark V系列，通常与电源板配合使用，负责电源管理和信号连接。

GE Mark V系列主控制器板(如DS200CPUF001)：这些是Mark V系统的核心处理器板，DS200DCFBG2BNC MRP420024为其提供必要的电源支持。

GE EX2000/EX2100系列励磁机：Mark V系列常用于控制这些励磁机，DS200DCFBG2BNC MRP420024在其中提供关键的励磁电源反馈和驱动功能。

GE DC2000,AC2000,FC2000,CB2000,ME2000系列驱动器：DS200DCFBG2BNC MRP420024是为这些GE工业驱动器提供控制级电源和驱动信号的模块。

GE SPEEDTRONIC™控制系统硬件：DS200DCFBG2BNC MRP420024是该系列控制系统的一个组成部分。

GE Mark V系列I/O板卡：如模拟量输入输出板、数字量输入输出板等，这些板卡与DS200DCFBG2BNC MRP420024共同构成完整的控制回路。

GE DS200DCFBG2BNC MRP420024

安装与维护

安装前准备：在安装GE DS200DCFBG2BNC MRP420024直流反馈电源板之前，务必仔细查阅GE Mark V系列驱动器和励磁机的官方安装手册、电路图以及安全操作规程，特别是关于电气设备和静电放电（ESD）防护的措施。首先，确认相关设备的电源已完全断开，并严格执行“上锁挂牌”（LOTO）程序，以防止在安装过程中意外通电。由于DS200DCFBG2BNC MRP420024包含对静电极其敏感的精密电子元件，操作时必须佩戴接地良好的防静电腕带和手套，并在防静电工作台上进行操作，避免静电放电对模块造成永久性损害。检查安装位置的环境条件，包括温度、湿度和电磁兼容性（EMC），确保其符合该板卡的运行要求，并确保机柜内有足够的散热空间和通风。在将DS200DCFBG2BNC MRP420024插入到驱动器或励磁机机柜的指定插槽时，务必小心操作，确保连接器对齐并牢固插入，机械固定件（如螺丝或卡扣）紧固到位。在连接电源输入线、信号线以及控制线之前，仔细检查所有线缆的规格、绝缘状态和连接端子的状态，确保无损坏、松动或接线错误，并严格按照接线图进行正确连接，特别是电源线的极性和信号线的屏蔽和接地必须符合GE的推荐，以最大程度地减少电磁干扰，确保电源输出的稳定和信号的完整性。请注意，该板卡在运行期间或之后可能存在致命表面电压，安装前必须进行充分的电气隔离。

维护建议：为确保GE DS200DCFBG2BNC MRP420024直流反馈电源板的长期可靠运行和最佳性能，建议定期进行以下维护工作：保持板卡及其所在控制柜内部的清洁，定期清除灰尘、油污或其他污染物，特别是散热区域和连接器，因为这会影响电气连接和散热效率。定期检查所有电气连接点的紧固性，特别是电源输入、输出和所有信号线缆，防止因设备振动或环境因素导致的松动或腐蚀，这对于保持电源稳定输出和信号完整性至关重要。利用DS200DCFBG2BNC MRP420024板载的LED指示灯和霓虹灯指示灯来监控模块的运行状态和诊断信息，任何异常的指示都应立即进行调查。定期使用其提供的5个测试点，通过万用表或示波器监测关键电压和信号波形，以验证电源输出的稳定性和电路的功能性，这有助于在故障初期识别问题。定期检查板卡上的3个保护性熔断器，确保其完好无损，如发现熔断器熔断，在更换新熔断器前，必须查明并排除导致熔断的根本原因。由于GE DS200DCFBG2BNC MRP420024属于精密控制板卡，通常不建议进行现场维修。一旦确诊为模块故障，应遵循GE的官方指导进行整板更换，并使用原厂备件或经认证的翻新件，以确保兼容性和持续的可靠运行。在进行任何维护或更换操作时，务必断开电源，并遵循所有相关的安全程序和GE的维护手册。

产品保障

通用电气（GE）对DS200DCFBG2BNC MRP420024直流反馈电源板的质量和性能提供坚实的产品保障。
