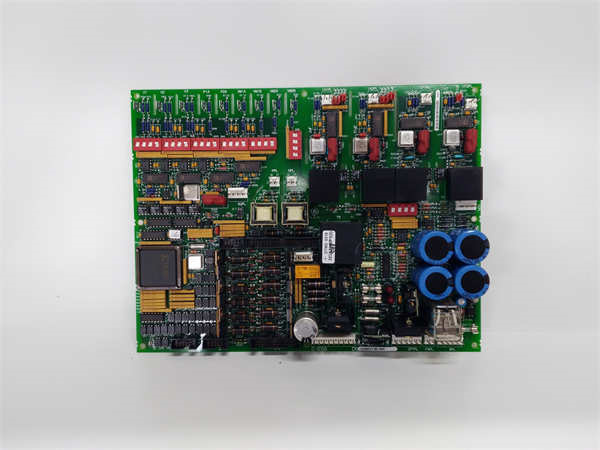

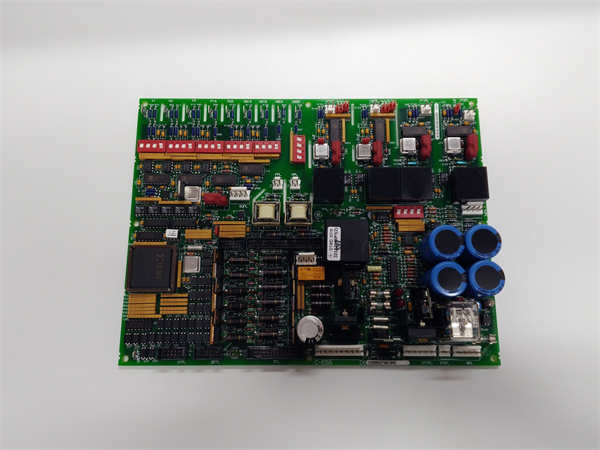

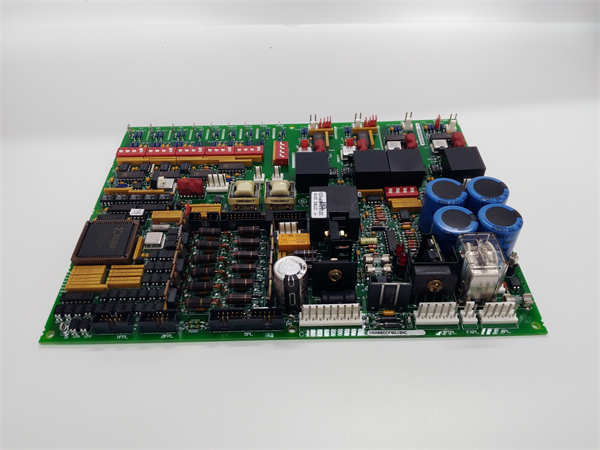

GE DS200DCFBG1BNC：这款DC反馈电源板是GE Mark V系列涡轮机控制系统及相关驱动器的核心组成部分。它为系统提供 +5V, ±15V, ±24V DC 等多路控制级电源，同时集成 AC/DC 监测电路和电机励磁电源电路。该板卡具备可配置跳线和DIP开关，并通过LED和氖灯提供诊断信息。它广泛兼容 EX2000, DC2000, AC2000, CB2000, ME2000, FC2000 等GE驱动器。咱家提供原厂正品，完善售后，是您高端工业控制系统的可靠伙伴！
DS200DCFBG1BNC 产品概述
GE DS200DCFBG1BNC 这块板卡，同样是GE Mark V系列涡轮机控制系统和其配套驱动器（如EX2000、DC2000、AC2000等）中的一个关键电源与反馈模块。它继承了此前型号 DS200DCFBG1BLC 的核心功能，并在此基础上进行了进一步的功能和艺术图修订，以提供更优化的性能和兼容性。
它的主要作用是为驱动器和整个控制系统的内部电路提供稳定且多路输出的直流电源。这些电源包括 +5V、±15V、±24V DC，它们是驱动器内敏感电子元件、控制逻辑、传感器和接口芯片正常工作所必需的“生命线”。没有稳定纯净的电源，任何复杂的控制指令都无法有效执行。
除了供电，DS200DCFBG1BNC 还扮演着重要的“传感器”角色。它内置了AC和DC监测电路，能够实时采集驱动器的交流输入电压、直流电机电压、电流等关键运行参数。这些模拟信号会通过板载的电压控制振荡器（VCO）电路转换为频率信号，然后反馈给主控制卡（如SDCC/LDCC卡）。通过这种高精度的反馈机制，主控制器可以实现实时的闭环控制、故障诊断和预防性维护。
虽然GE Mark V系列现在被认为是“传统产品线”（legacy product series）且已停产，但由于其在电力、石油石化等关键工业领域的广泛应用和卓越的可靠性，像 DS200DCFBG1BNC 这样的备件依然是确保这些大型设备持续运行的不可或缺的组件。它使得复杂的涡轮机和电机驱动系统能够精确地响应控制指令，并在异常情况下快速作出保护性反应，从而保障了高效率和高安全性。
GE DS200DCFBG1BNC
DS200DCFBG1BNC 技术规格
| 参数名称 | 参数值 |
| 产品型号 | DS200DCFBG1BNC |
| 制造商 | General Electric (GE) |
| 产品类型 | DC反馈电源板 (DC Feedback Power Supply Board) |
| 系列 | Mark V, EX2000, DC2000, AC2000, CB2000, ME2000, FC2000 等驱动器 |
| 输入电压 (AC) | 38 ~ 115V AC (通常来自控制电源变压器 CPT) |
| 输入频率 | 0 ~ 500 kHz (取决于输入电压，通过VCO转换为频率信号) |
| 输出电压 (DC) | +5V DC, ±15V DC, ±24V DC (控制级电源) |
| 输出电流 | +24V DC 额定3A, -24V DC 额定1A, ±15V DC 额定0.8A (0.25A可用作外部负载), +5V DC 额定4A |
| 电路功能 | AC/DC监测电路、控制级电源电路、电机励磁电源电路、驱动电路 |
| 诊断功能 | 2个LED指示灯 (CR51, CR55), 1个氖灯指示灯 (LT1) (用于熔断器状态及板卡状态) |
| 配置方式 | 12个可配置跳线 (Jumpers)，7个DIP开关 (DIP Switches) (部分版本可能有13个跳线，如包含JP13) |
| 测试点 | 5个测试点 (用于电压监测，如+5V, DCOM, +15V, -15V, ACCT信号) |
| 保护功能 | 熔断器保护 (Fuse Protection，FU1, FU2, FU3) |
| 兼容性 | 兼容Mark V系列驱动器和励磁系统 |
| 安装方式 | 板载安装 (通常安装在驱动器控制卡后面) |
| 操作手册 | GEI-100028C (DCFB Power Supply Board Manual) |
主要特点和优势
GE DS200DCFBG1BNC 这块板卡，是GE在长期工业控制实践中不断优化迭代的产物，它的特点和优势非常突出：
首先，最关键的在于高度整合的电源管理。它不仅仅是提供单一电压的电源，而是能够为整个复杂的驱动器和控制系统输出多路、不同电压等级的精准稳压直流电源（如+5V、±15V、±24V DC）。这种多通道的集成供电，确保了系统中各种敏感电子元件和控制逻辑的稳定运行，是大型设备长期可靠工作的基石。
其次，先进的实时信号反馈机制是其核心竞争力。DS200DCFBG1BNC 不仅供电，更像系统的“眼睛和耳朵”。它内置AC/DC监测电路，能够实时采集电机电流、电压和交流线路电压等关键运行数据。这些模拟信号会通过电压控制振荡器（VCO）转换为频率信号，再传输给主控制卡。这种高精度、低延迟的反馈回路，是实现涡轮机和电机高精度闭环控制、快速响应和高级故障诊断的关键。它使得系统能够即时感知运行状态，并进行精细调整或触发保护机制。
再来，卓越的可靠性和坚固性是GE工业产品的标志。DS200DCFBG1BNC 严格遵循工业级设计标准，能够承受严苛的工业环境，如高温、振动和电磁干扰。板载的多重熔断器保护（FU1、FU2、FU3）也为电源输出提供了额外的安全保障，有效防止短路和过载对电源本身及连接设备造成损害，大大延长了系统寿命。
此外，高度的可配置性与直观诊断也大大方便了现场应用和维护。通过板载的12个跳线和7个DIP开关（在某些修订版中可能包含13个跳线），工程师可以根据具体驱动器型号和应用需求灵活调整板卡功能，适应性强。同时，其集成的LED和氖灯指示器，以及5个测试点，能够直观地显示电源状态和关键信号电平，极大地简化了现场故障排查过程，减少了停机时间。
综上所述，GE DS200DCFBG1BNC 不仅仅是一块电源板，它更是确保大型工业设备精密控制和稳定运行的综合性、高可靠性核心组件，尤其在电力和重工业领域，其价值不可替代。
The GE DS200DCFBG1BNC board is a highly optimized product of GE’s extensive industrial control experience, offering distinct advantages. Primarily, its strength lies in highly integrated power management. Beyond simple power delivery, it provides multiple, precisely regulated DC voltage outputs (+5V, ±15V, ±24V DC) essential for the various sensitive electronic components, control logic, sensors, and actuators within complex drive and control systems. This multi-channel, integrated power supply ensures the stable operation of all components, forming the bedrock of system reliability.
Secondly, its advanced real-time signal feedback mechanism is a core competitive edge. The DS200DCFBG1BNC acts as the system’s “eyes and ears,” incorporating AC/DC monitoring circuits that continuously gather critical operational data like motor current, voltage, and AC line voltage. These analog signals are then converted into frequency signals by on-board Voltage-Controlled Oscillators (VCOs) and transmitted to the main control card. This high-precision, low-latency feedback loop is critical for achieving highly accurate closed-loop control, rapid response, and advanced fault diagnostics in turbine and motor systems. It enables the system to instantaneously perceive operational status and make fine adjustments or trigger protective measures.
Furthermore, exceptional reliability and ruggedness are hallmarks of GE industrial products. The DS200DCFBG1BNC adheres to stringent industrial design standards, allowing it to withstand harsh environments characterized by high temperatures, vibrations, and electromagnetic interference. The inclusion of multiple on-board fuse protections (FU1, FU2, FU3) provides an additional layer of safety against short circuits and overloads, preventing damage to both the power supply itself and connected equipment, thereby significantly extending system lifespan.
Finally, its high configurability and intuitive diagnostics greatly facilitate field application and maintenance. With 12 jumpers and 7 DIP switches (potentially 13 jumpers in some revisions), engineers can flexibly configure the board’s functions to match specific drive models and application requirements, ensuring broad adaptability. Simultaneously, its integrated LED and neon indicators, along with 5 test points, offer clear visual cues of power status and critical signal levels, dramatically simplifying on-site troubleshooting and reducing downtime.
In essence, the GE DS200DCFBG1BNC is more than just a power supply board; it is a comprehensive, high-precision, and highly reliable core component crucial for ensuring the precise control and stable operation of large industrial equipment, especially in the power generation and heavy industry sectors, where its value is indispensable.
应用领域
GE DS200DCFBG1BNC 这块板卡，和它同一家族的其他型号一样，主要“施展拳脚”的领域都是对设备稳定性、安全性和控制精度要求极高的核心工业应用：
燃气轮机控制系统 (Gas Turbine Control Systems)：作为GE Mark V系列控制系统的重要组成部分，它为燃气轮机的燃气流量控制阀、点火系统以及发电机励磁等关键环节提供稳定、多路的直流电源，并实时反馈运行参数。这对于电厂实现燃气轮机的安全启动、高效运行和精准调速至关重要。
蒸汽轮机控制系统 (Steam Turbine Control Systems)：在蒸汽轮机控制领域，DS200DCFBG1BNC 同样扮演着核心角色，为蒸汽阀门控制、转速调节以及发电机励磁系统提供关键的电源和信号接口，确保发电过程的稳定性和效率。
大型工业驱动器和励磁系统 (Large Industrial Drives and Excitation Systems)：该板卡兼容GE的多种工业驱动器，如 EX2000励磁系统、DC2000直流驱动器、AC2000交流驱动器以及 CB2000、ME2000、FC2000 等系列。这些驱动器广泛应用于钢铁、造纸、矿山、石化、水泥、橡胶等重工业领域，驱动大型电机、轧机、泵、风机等设备。DS200DCFBG1BNC 在这些系统中提供核心的控制级电源和电机反馈信号，确保了大型电机的高精度调速和稳定运行。
电力系统和能源管理 (Power Systems and Energy Management)：在发电厂、变电站以及大型电力基础设施中，DS200DCFBG1BNC 可能用于为重要的保护继电器、控制回路或特殊诊断设备提供稳定电源和信号处理，从而保障整个电力网络的稳定性和可靠性。
总而言之，只要是用到GE Mark V系列控制系统或相关驱动器，并且对电源质量、信号反馈精度以及系统整体可靠性有严苛要求的关键工业设备，GE DS200DCFBG1BNC 都是不可或缺的“幕后英雄”，是这些“巨无霸”们高效、安全运行的保障。
GE DS200DCFBG1BNC
相关产品
与 GE DS200DCFBG1BNC 这块DC反馈电源板紧密关联的，都是GE Mark V系列控制系统及其相关驱动器的其他核心板卡和组件，它们共同构建了完整的控制架构：
GE Mark V 系列主控制卡：
SDCC (Speedtronic Drive Control Card) 或 LDCC (Large Drive Control Card)：这些是Mark V系统的主处理器卡，DS200DCFBG1BNC 会将处理后的反馈信号发送给它们，并接收它们的指令。
TCQC (Turbine Control Quadrature Card)：用于涡轮机的高精度转速和位置信号采集。
TCEA (Turbine Control Excitation Amplifier Card)：用于电力发电机或大型电机的励磁系统。
GE Mark V系列I/O模块和驱动器接口板：
DS200系列I/O板卡：例如 DS200GTBGx (IGBT Gate Drive Board) 等，这些板卡与DCFB板一起，构成驱动器的电源和控制接口部分。
DS200FXXX系列：例如DS200FSAFG6A，其他功能性或通讯板卡。
GE驱动器系列：
GE EX2000 励磁系统
GE DC2000 直流驱动器
GE AC2000 交流驱动器
GE CB2000, ME2000, FC2000 系列驱动器
控制电源变压器 (CPT)：为 DS200DCFBG1BNC 提供主要的AC输入电源（如38V AC或115V AC）。
现场传感器和执行器：例如电流互感器 (CT)、电压互感器 (PT)、转速传感器、位置编码器、SCR模块、驱动器功率模块等，它们的信号输入或工作电源输出都与 DS200DCFBG1BNC 直接或间接相关。
这些产品共同协作，使得 DS200DCFBG1BNC 能够在复杂的GE Mark V控制系统中发挥其不可或缺的核心作用，实现大型工业设备的精准控制和稳定运行。
安装与维护
安装前准备：在您着手安装 GE DS200DCFBG1BNC 这块关键电源反馈板之前，请务必确保已切断整个驱动器或涡轮机控制系统的所有电源。同时，严格遵守“挂牌上锁”（Lockout/Tagout）等所有相关的工业安全规程，这是确保人身安全的首要条件。由于 DS200DCFBG1BNC 包含对静电敏感的精密电子元件，请务必佩戴防静电手环，并在防静电工作台上进行操作。
在更换旧板卡时，请参照GE提供的官方手册（如 GEI-100028C），仔细核对要替换的旧板卡的型号和修订版本，确保您将安装的 DS200DCFBG1BNC 与系统完全兼容。在断电并安全移除旧板卡前，务必详细记录所有线缆的连接位置，拍照是最佳的记录方式，因为新板卡安装后需要按照原始连接方式复位。检查新板卡本身是否有任何物理损伤，以及所有连接器引脚是否清洁、无弯曲。最后，根据GE手册的指引，仔细调整新板卡上的所有跳线（Jumpers）和DIP开关，确保其配置与旧板卡或系统要求完全一致。任何错误的配置都可能导致系统无法正常工作。
维护建议：对于 DS200DCFBG1BNC 的日常维护，核心在于为其提供一个清洁、干燥且温度稳定的工作环境。定期清理控制柜内部的灰尘和污垢，确保板卡表面的散热孔和元器件无遮挡，良好的散热是延长板卡寿命的关键。虽然 DS200DCFBG1BNC 具备多重熔断器保护，但仍应避免外部电路的短路或持续过载，这会频繁触发保护，影响系统稳定性。
