GE DS200DCFBG1BLC | 燃气轮机控制系统I/O模块 | 全流程功能测试保障

描述

关键技术规格

• 产品型号: DS200DCFBG1BLC
• 制造商: GE Power (General Electric)
• 所属系统: Mark V / Mark VIe Turbine Control System，常用于 EX2000 励磁系统集成
• 板卡类型: 模拟量输入信号调理与接口板（Field I/O Interface）
• 输入信号类型:
  • 发电机端电压（PT 二次侧，通常 0–130 VAC）
  • 励磁电流（通过分流器或 CT，通常 ±10 VDC 或 4–20 mA）
  • 其他辅助反馈信号（依系统配置）
• 信号处理: 隔离放大、滤波、过压保护、A/D 转换（16-bit 或更高）
• 隔离等级: ≥ 2.5 kV RMS（通道对系统地）
• 安装方式: 插入 Mark V/VIe 控制柜内专用 I/O 机架（如 TCQA/TCEA 底板）
• 工作温度: 0°C 至 +60°C（工业级）
• 认证标准: UL, CSA, IEC 60664（依整机系统认证）

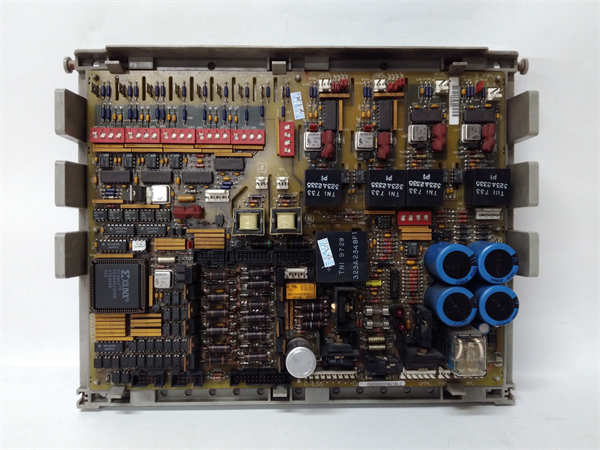

GE DS200DCFBG1BLC

功能定位与应用场景分析

DS200DCFBG1BLC 是 GE 燃气轮机控制系统中实现高精度励磁闭环调节的关键前端接口单元。它主要用于解决现场高电压、大电流信号无法直接接入数字控制器的问题，通过高可靠性信号调理电路，将发电机运行状态的关键电气参数转换为安全、洁净的数字信号，供 Mark V/VIe 主处理器执行电压调节、无功功率控制及失磁保护等核心功能。

该板卡设计遵循 GE 严格的电力电子与过程控制标准，具备强抗电磁干扰能力（尤其在变频器、断路器操作频繁的开关场环境中），并支持在线诊断。其信号路径经过校准，确保长期漂移小于 ±0.2%，满足 IEEE 标准对自动电压调节器（AVR）精度的要求。在联合循环电厂、调峰电站及分布式能源站中，DS200DCFBG1BLC 的性能直接影响机组并网稳定性与电能质量。

典型应用场景包括：

• 场景一：用于 F-class 燃气轮机 Mark VIe 控制系统，作为 EX2000 励磁装置与 TMR 控制器之间的标准接口，实时反馈机端电压与励磁电流，支撑 AVR 快速响应电网波动。
• 场景二：在老旧 Mark V 系统升级改造中，替换早期 DCFB 版本（如 DS200DCFBG1A），提升信号带宽与诊断能力，延长控制系统生命周期。
• 场景三：作为关键备件库存，用于应对突发性板卡故障，避免因励磁反馈中断导致非计划停机，保障电厂调度可靠性。

质量标准与测试流程

在发电控制领域，一个模拟量接口板的漂移或失效可能导致机组跳闸甚至设备损坏。因此，我们对 DS200DCFBG1BLC 实施远超常规工业电子产品的验证流程：

• 外观与清洁：所有板卡在 Class 10,000 洁净环境下进行显微检查，确认无焊点虚焊、电解电容鼓包、光耦老化或继电器触点氧化；标签与版本号清晰可追溯。
• 上机实测：板卡被安装至真实 Mark V/VIe 测试机架（含 TCQA 底板与电源），连接模拟信号源与 EX2000 仿真环境，进行 96 小时连续带电老化测试，监测输出数据稳定性与温漂特性。
• 功能诊断：使用高精度信号发生器（如 Fluke 5522A）注入标准电压/电流信号，验证：
  • 各通道线性度误差 ≤ ±0.15%
  • 共模抑制比（CMRR）≥ 80 dB
  • 故障注入下（如开路、短路）诊断标志正确上报至控制器
  • 与 Mark VIe ToolboxST 软件通信正常，参数可读写
• 质保承诺：仅当板卡通过全部精度、隔离、老化及系统集成测试后，方可出库，并提供 12 个月有限质保，明确覆盖因元器件老化或制造缺陷导致的信号漂移或功能失效。

GE DS200DCFBG1BLC

兼容性与升级路径

为确保 DS200DCFBG1BLC 在您的 GE 轮机控制系统中正确运行，请务必核对以下关键信息：

• 硬件/固件：适用于 Mark V（需TCQA机架）及 Mark VIe（TCEA/TCHA）系统。请确认您的控制柜 I/O 底板版本与背板连接器兼容。若使用早期 Mark V（无 TCQA），可能需要底板升级。
• 配套组件：必须与 EX2000 励磁系统 或等效第三方 AVR 配合使用。现场 PT/CT 信号需经隔离变压器或分流器预处理，避免直接高压接入。
• 替代关系：DS200DCFBG1BLC 是 DS200DCFBG1A/G1ALC 的修订版，主要改进 EMC 性能与元件寿命。在大多数应用中可直接替换，但需在 ToolboxST 中确认 I/O 配置未锁定旧版校准系数。
