GE DS200DCFBG1B：这块DC反馈电源板，那是GE Mark V系列驱动器和涡轮机控制系统的“心脏和神经网络”！它接收AC输入电源，并提供控制级DC电源 (+5V, ±15V, ±24VDC) 给驱动器及相关控制卡，同时为机柜风扇提供115 VAC电源。它还集成了电机场电源、驱动器电路以及AC/DC信号监测电路，包括电枢电流、电机场电流、AC线路电流和电压等反馈。板载跳线和DIP开关支持灵活配置。别瞅了，原厂品质，售后无忧，咱家就是你搞定GE控制系统疑难杂症的靠山，没毛病！
GE DS200DCFBG1B 产品概述
GE DS200DCFBG1B 这块电路板，在工业自动化领域，特别是GE的驱动器系统（如 DC2000, EX2000, CB2000, FC2000, GF2000, ME2000, AC2000 IGBT 驱动器）和 Mark V 涡轮机控制系统中，那可是个**“核心枢纽”**！它是一款 DC 反馈电源板 (DC Feedback Power Supply Board)，承担着至关重要的双重职责：
首先，它是整个驱动器或控制系统的**“电源中心”。GE DS200DCFBG1B 接收来自控制电源变压器 (CPT) 的 38 VAC 和 115 VAC (24 VDC) 输入电源。它不光将这些输入电压进行整流和滤波，产生各种控制级别的直流电源（例如 +5VDC, ±15VDC, ±24VDC）**，用于驱动器内部的数字和模拟电路、逻辑控制卡（如SDCC/LDCC）以及各种传感器。同时，它还负责将115 VAC电源分配给机柜内的冷却风扇，确保设备在适宜的温度下运行。一个稳定可靠的电源供应，是所有精密电子设备正常工作的基础。
其次，它还是**“信号反馈与监测大脑”。GE DS200DCFBG1B 板上集成了多路电路，用于监测和反馈关键的电气信号**。这包括：
电机场电源电路：为电机励磁提供必要的功率。
驱动器电路：用于SCR（硅控整流器）门脉冲发生器的驱动。
AC/DC 监测电路：实时监测诸如电枢电流、电机场电流、交流线路电流、交流线路电压幅值和相序等关键参数。这些信号通过板载的电压控制振荡器 (VCO) 转换为频率信号，并传输给主控制卡（如SDCC/LDCC），为控制系统提供实时、准确的反馈数据，以便进行闭环控制、故障诊断和保护。
此外，GE DS200DCFBG1B 板上还设有可配置的跳线 (Jumpers) 和 DIP 开关 (DIP Switches)，允许用户根据具体的应用需求和系统配置进行灵活调整。这些特性使得 DS200DCFBG1B 不仅是一个电源板，更是一个集电源管理、信号采集、初级处理和系统诊断于一体的关键接口板，确保GE工业控制系统和驱动器能够高性能、高可靠性地运行。

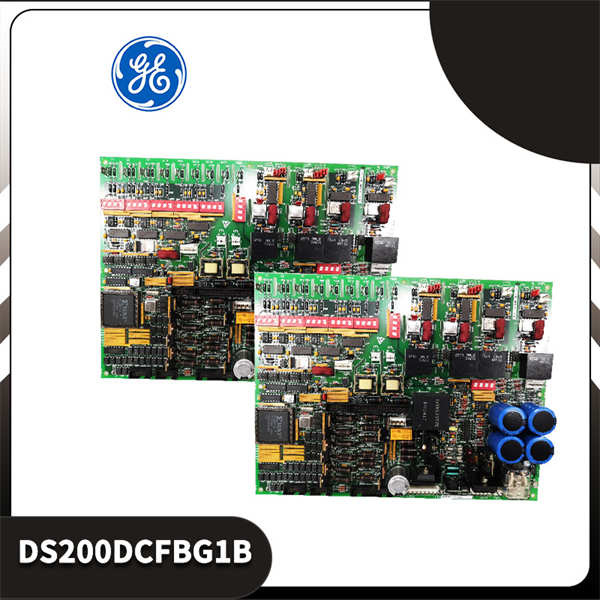

GE DS200DCFBG1B
GE DS200DCFBG1B 技术规格
| 参数名称 | 参数值 |
| 产品型号 | GE DS200DCFBG1B |
| 制造商 | General Electric (GE) |
| 产品类型 | DC 反馈电源板 (DC Feedback Power Supply Board) |
| 系列 | GE Mark V, DC2000, EX2000, CB2000, FC2000, GF2000, ME2000, AC2000 IGBT Drive Applications |
| 输入电源 | 38 VAC (±10%) from CPT, 115 VAC (24 VDC) |
| 输出电源 (控制级) | +5 VDC (4A), ±15 VDC (0.8A), ±24 VDC (+24VDC@3A, -24VDC@1A) |
| 输出电源 (风扇) | 115 VAC (用于机柜风扇) |
| 内置电路 | 控制级电源、电机场电源、驱动器电路 (SCR门脉冲发生器)、AC/DC监测电路 |
| 监测信号 | 电枢电流、电机场电流、AC线路电流、AC线路电压幅值和相序 |
| 反馈方式 | VCO (电压控制振荡器) 将电压转换为频率信号传输给SDCC/LDCC板 |
| 可配置性 | 12个跳线 (Jumpers) (REV BKC及后续版本有13个), 7个DIP开关 (DIP Switches) |
| 保护功能 | 3个保护熔断器 (FU1, FU2, FU3) |
| 诊断指示 | 2个红色LED (CR51, CR55) 用于熔断器指示，1个霓虹灯 (LT1) 用于熔断器FU1指示 |
| 测试点 | 5个测试点用于电压信号、板公共点、ACCT信号状态 |
| 连接器 | 18个插头连接器, 9个刀片式连接器 |
| 指令手册 | GEI-100028C |
| 原产国 | 美国 (USA) |
主要特点和优势
GE DS200DCFBG1B 这块DC反馈电源板，能在GE的驱动器和控制系统里扮演如此关键的角色，那是因为它有几招“看家本领”！
首先，它最大的亮点是多功能集成，提供核心电源与关键信号反馈。GE DS200DCFBG1B 不仅是一个简单的电源板，它集成了多种电源输出（+5VDC, ±15VDC, ±24VDC）来满足驱动器内部不同电路的供电需求，同时还为机柜风扇提供独立的115 VAC电源。更重要的是，它还内置了电机场电源电路、SCR驱动器电路，以及一套全面的AC/DC信号监测系统。这意味着它能够实时获取电机电枢电流、电机场电流、交流线路电流、交流线路电压幅值和相序等关键数据，并将这些数据转换为可供主控制卡（如SDCC/LDCC）识别的频率信号。这种高度集成的设计，大大简化了系统布线，并确保了信号传输的准确性和实时性 (Accuracy and Real-time Capability)，是实现精确控制和快速故障诊断的基础。
其次，高度可配置性和诊断能力是它能“灵活应变”的法宝。GE DS200DCFBG1B 板载了多达12个（或更多）跳线和7个DIP开关，允许工程师根据具体的应用场景、电机类型或系统需求进行灵活的参数配置 (Flexible Configuration)。例如，DIP开关可以用于调整电机电压反馈的比例缩放。此外，板上还设计了2个LED指示灯和1个霓虹灯，用于熔断器诊断 (Fuse Diagnostics)，以及5个测试点，方便工程师在现场使用示波器等工具进行电压监测和故障排查 (Troubleshooting and Monitoring)。这种易于配置和诊断的特性，极大地缩短了系统调试时间，并提升了后期维护的效率。
再来，作为GE工业控制系统的核心组件，其可靠性和兼容性是“毋庸置疑”的。GE DS200DCFBG1B 专为GE Mark V系列涡轮机控制系统以及DC2000、EX2000等多种IGBT驱动器设计。它经过GE严格的质量控制和测试，确保在严苛的工业环境下也能提供稳定、可靠的性能 (Stable and Reliable Performance)。其兼容性也意味着，它是这些老旧但仍在服役的GE设备进行维修和维护 (Repair and Maintenance) 的理想选择，确保设备的生命周期得以延续，避免昂贵的系统升级成本。
The GE DS200DCFBG1B DC feedback power supply board plays a pivotal role within GE’s drive and control systems due to its unique capabilities.
Firstly, its primary highlight is multifunctional integration, providing core power and critical signal feedback. The GE DS200DCFBG1B is not merely a power board; it integrates various power outputs (+5VDC, ±15VDC, ±24VDC) to meet the diverse power demands of different internal circuits within the drive, while also supplying a separate 115 VAC power to the cabinet fans. Crucially, it incorporates motor field power circuits and SCR driver circuits, alongside a comprehensive AC/DC signal monitoring system. This means it can acquire real-time critical data such as motor armature current, motor field current, AC line current, and AC line voltage magnitude and phase sequence. This data is then converted into frequency signals by on-board Voltage-Controlled Oscillators (VCOs) and transmitted to the main control cards (e.g., SDCC/LDCC). This highly integrated design significantly simplifies system wiring and ensures the accuracy and real-time capability of signal transmission, forming the foundation for precise control and rapid fault diagnosis.
Secondly, its high configurability and diagnostic capabilities are essential for its adaptability. The GE DS200DCFBG1B features multiple (up to 12 or more) jumpers and 7 DIP switches, allowing engineers to perform flexible parameter configuration based on specific application scenarios, motor types, or system requirements. For instance, DIP switches can be used to scale motor voltage feedback. Furthermore, the board is equipped with 2 LED indicators and 1 neon light for fuse diagnostics, and 5 test points for engineers to conduct voltage monitoring and troubleshooting using oscilloscopes or other tools on-site. This ease of configuration and diagnosis dramatically reduces system commissioning time and enhances maintenance efficiency.
Thirdly, as a core component of GE’s industrial control systems, its reliability and compatibility are unquestionable. The GE DS200DCFBG1B is specifically designed for GE’s Mark V series turbine control systems and various IGBT drives such as DC2000 and EX2000. It undergoes rigorous quality control and testing by GE, ensuring stable and reliable performance even in demanding industrial environments. Its compatibility also makes it an ideal choice for the repair and maintenance of these older yet still operational GE systems, extending their lifecycle and avoiding costly system upgrade expenses.
应用领域
GE DS200DCFBG1B 这块DC反馈电源板，它的“江湖地位”可不小，它主要活跃在那些需要高性能驱动器和精密控制的工业领域：
电力生产与能源行业：
燃气/蒸汽/水轮机控制系统 (Turbine Control Systems)：特别是GE的Mark V系列控制系统，DS200DCFBG1B 是其核心组成部分，为涡轮机的励磁系统、调速控制、保护系统等提供稳定电源和关键反馈信号，确保发电机组的稳定运行和高效发电。
发电机励磁系统 (Excitation Systems)：在大型发电机组中，励磁系统控制着发电机的电压和无功功率，DS200DCFBG1B 为其提供必要的电源和反馈，以实现精确的励磁控制。
重工业与驱动器应用：
金属行业 (Metallurgical Industry)：如钢铁厂的轧钢机、连铸机等大型设备的直流驱动系统，DS200DCFBG1B 为DC2000系列驱动器提供电源和电机反馈，保障生产的连续性和精度。
矿业 (Mining Industry)：例如大型矿山运输带、提升机等重载设备的直流驱动，对电源稳定性和电机反馈有极高要求。
造纸和印刷行业 (Paper & Printing Industry)：需要高精度、宽范围调速的纸机、印刷机等，DS200DCFBG1B 在其驱动系统中发挥关键作用。
通用工业驱动器 (General Industrial Drives)：广泛应用于各种需要大功率直流电机驱动的场合，如泵、风机、压缩机等。
简而言之，只要你的工业现场有 GE Mark V 系列涡轮机控制系统 或者 GE DC2000, EX2000 等系列的 IGBT 驱动器，并且对电源稳定性和电机运行状态的精准反馈有“硬杠子”要求，那 GE DS200DCFBG1B 就是你“不可或缺”的关键组件！

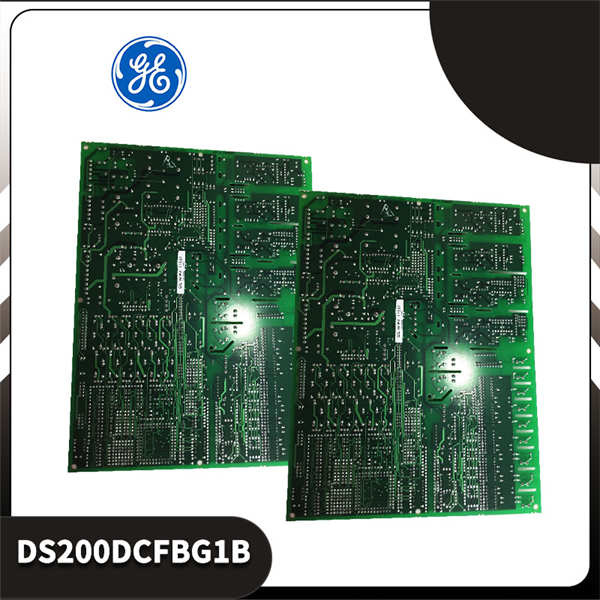

GE DS200DCFBG1B
相关产品
与 GE DS200DCFBG1B DC反馈电源板紧密关联的，通常都是GE Mark V系列控制系统中的其他电路板和模块，以及相关的驱动器和变压器：
GE Mark V 系列控制卡：
DS200SDCCGxA (SDCC) 和 DS200LDCCGxA (LDCC)：这些是GE Mark V系统中的主驱动控制卡，DS200DCFBG1B 通过连接器（如1PL）向它们提供控制电源和关键的电机/AC线路反馈信号。它们是接收 DS200DCFBG1B 信号并进行主逻辑控制的核心。
GE Mark V 系列其他电源或I/O板：
DS200PCCAGxA (Processor Control Card), DS200TBCBGxA (Terminal Board for Bridge), DS200SIODGxA (Serial I/O Daughter Card) 等：这些都是Mark V系统中的其他功能板卡，与 DS200DCFBG1B 协同工作，共同完成系统控制。
GE 驱动器系列：
DC2000, EX2000, CB2000, FC2000, GF2000, ME2000, AC2000 IGBT Drives：DS200DCFBG1B 是这些驱动器内部的关键电源和反馈模块。
控制电源变压器 (CPT)：
为 DS200DCFBG1B 提供所需的 38 VAC 和 115 VAC 输入电源。
电机场励磁模块：
尽管 DS200DCFBG1B 提供电机场电源电路，但实际的电机励磁功率可能由独立的SCR模块提供，DS200DCFBG1B 则为其提供驱动信号。
电枢电流分流器/互感器 (Armature Current Shunts/CTs)：
用于测量电枢电流，并将毫伏信号反馈给 DS200DCFBG1B 的监测电路。
这些产品与 GE DS200DCFBG1B 协同工作，共同构建了GE高性能、高可靠性的工业驱动和涡轮机控制系统。
安装与维护
安装前准备: 在您准备安装 GE DS200DCFBG1B DC反馈电源板之前，务必确保您已完全切断相关驱动器或控制柜的总电源。这是工业现场的“生命线”，必须严格遵守“挂牌上锁 (Lockout/Tagout)”等所有相关的工业安全规程，确保人身和设备安全。由于 GE DS200DCFBG1B 内部含有对静电敏感的精密电子元件，操作时请务必佩戴防静电手环，并在防静电工作台上进行。对照GE提供的官方手册（如GEI-100028C），仔细核对要安装的 DS200DCFBG1B 型号和版本与您的系统兼容性。检查电路板本身是否有任何物理损伤，所有连接器、跳线和DIP开关是否完好无损。在安装时，将其平稳地插入预留的插槽中，确保板卡与背板连接器完全对齐并牢固就位。根据手册指示，正确设置板上的所有跳线 (Jumpers) 和 DIP 开关 (DIP Switches)，这些设置对板卡功能和系统兼容性至关重要。最后，仔细连接所有相关的排线 (ribbon cables) 和电源线缆，确保所有连接牢固可靠，特别是信号线，务必确保连接正确无误。
维护建议: 对于 GE DS200DCFBG1B 这样的关键控制板，日常维护是保证其长期稳定运行的关键。首先，定期清理板卡表面的灰尘和污垢，特别是在工业环境中，灰尘积累可能导致散热不良或电路短路。使用专业的电子设备清洁剂和柔软的无绒布或压缩空气进行清洁，严禁使用任何腐蚀性液体。其次，确保控制柜内部的散热良好，避免环境温度过高，这会加速电子元件的老化。定期检查所有连接器和线缆是否松动或腐蚀，特别是排线和电源连接，任何接触不良都可能导致系统不稳定或功能异常。在系统出现任何异常时，首先观察 DS200DCFBG1B 前面板的LED指示灯和霓虹灯，它们会直观地显示电源状态和熔断器状态，这是现场故障诊断的重要依据。此外，定期备份整个控制系统的配置数据，包括 DS200DCFBG1B 的相关设置，以防需要恢复或更换板卡。
