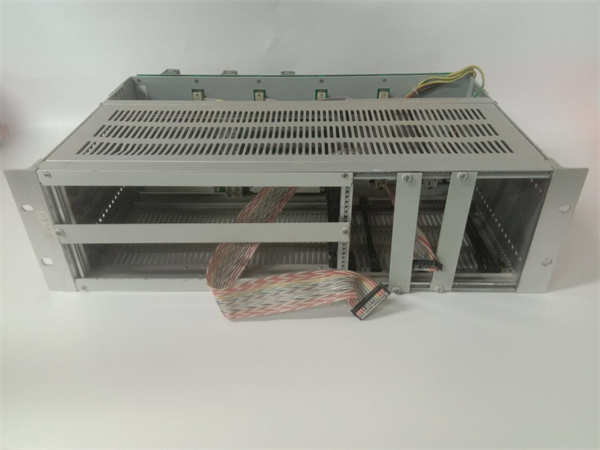

GE D200 VME D20 M++ | 冗余型RTU主控机架

型号: D200 VME D20 M++（典型订货号如 D200-CHAS-12-M++）
品牌: GE Grid Solutions（现属 Emerson Automation Solutions）
核心功能: 为 GE D20/D200 系列远程终端单元（RTU）提供高可用性、冗余架构的VME总线机架平台
系统适配: 适用于 GE D20/D200 RTU 系统，兼容 D20-MC2 CPU、EME 通信模块、SIO 串口卡及全系列 DI/DO/AI I/O 模块
质保标准: 12个月功能质保，经全面检测

分类：

描述

关键技术规格

  • 产品型号: D200 VME D20 M++（如 D200-CHAS-12-M++）
  • 制造商: GE Grid Solutions / Emerson
  • 系统平台: GE D20 / D200 远程终端单元（RTU）
  • 背板架构: 双冗余 VME64 总线（符合 ANSI/VITA 1.1 标准）
  • 插槽数量: 12 槽（含 2 个专用 CPU 槽 + 10 个通用 I/O 槽）
  • 电源配置: 双路独立 24/48 VDC 输入，支持 N+1 冗余供电
  • 热插拔支持: 所有 I/O 模块支持带电插拔，CPU 模块支持热备切换
  • 工作温度: -40°C 至 +70°C（符合 IEEE 1613 Class E 环境要求）
  • 安装方式: 19″ 机架安装（标准 3U 高度），兼容控制柜部署
  • 通信带宽: 背板数据吞吐 ≥ 80 MB/s，保障高速 SOE 与遥控响应
  • 冗余机制: 主/备 D20-MC2 CPU 通过专用同步总线实现 <100 ms 切换
  • 防护等级: IP20（适用于室内控制室环境）

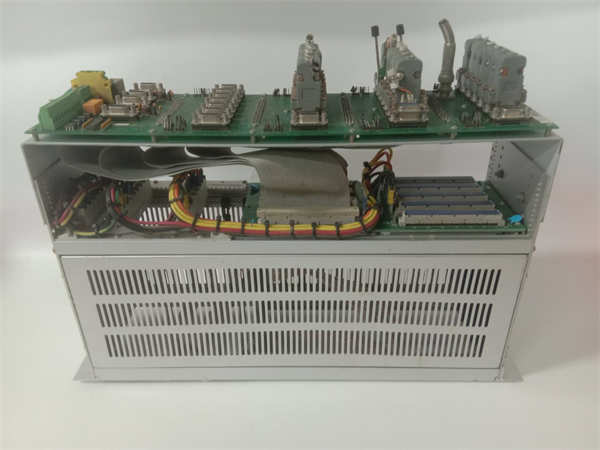

GE D200 VME D20 M++

GE D200 VME D20 M++

功能定位与应用场景分析

D200 VME D20 M++ 机架是 GE D20/D200 RTU 系统中面向高可用性需求设计的核心硬件平台。其“M++”标识代表增强型冗余架构，专为不能容忍单点故障的关键电力监控节点而开发。该机架通过双 VME 总线、双电源分区和双 CPU 插槽，构建了真正的硬件级冗余体系，确保在主控模块或电源故障时，系统仍能持续采集遥信、执行遥控并上送数据至 SCADA 主站。在大量已投运的变电站、水电站和配电网自动化项目中，该机架因其长期运行稳定性和工程可维护性，成为老旧 RTU 系统延寿或现代化改造的首选载体。

典型应用场景：

  • 用于 110kV/35kV 变电站作为主 RTU，实现断路器状态监视、变压器保护信号接入及 IEC 60870-5-104 通信
  • 应用于大型水电站集中控制系统，连接水位、闸门、机组状态等多类 I/O 信号
  • 作为城市配电网自动化 FTU/DTU 的汇聚节点，支持 DNP3 或 Modbus TCP 协议上传
  • 用于石油管道阀室或燃气调压站，构建双电源、双通信的无人值守监控站点

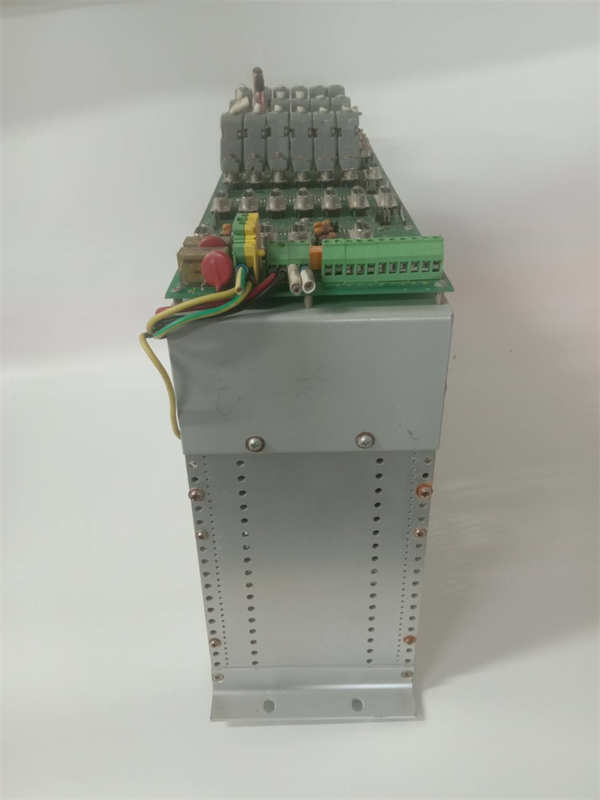

GE D200 VME D20 M++

GE D200 VME D20 M++

质量标准与测试流程

RTU 机架虽无主动电子元件，但其背板完整性、电源隔离性能与机械结构可靠性直接决定整个系统的可用性。我们对每台 D200 M++ 机架执行严格检测，避免因底板老化、插槽氧化或接地不良导致模块通信异常。

测试流程：

  • 外观与结构检测: 检查机箱无变形、导轨无锈蚀、VME 插槽无物理损伤或氧化
  • 背板连通性测试: 使用高精度万用表逐点验证所有信号线、电源线与地线通断
  • 电源隔离验证: 测试双电源输入间及电源对地的绝缘电阻（>100 MΩ @ 500 VDC）
  • 模块兼容性实装测试: 安装 D20-MC2 + EME + SIO + DI 模块组合，上电运行 ≥24 小时，监测 CPU 同步状态与通信稳定性
  • 冗余切换验证（如适用）: 模拟主 CPU 故障，确认备用 CPU 在规定时间内接管并维持 SCADA 通信
  • 最终质检记录: 所有机架附带检测报告，包含序列号、测试项结果及工程师签名
