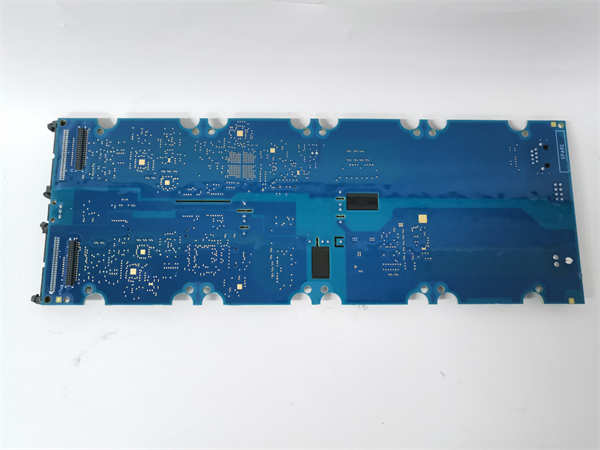

GE CM400RGICH1ACB | Mark VIe通信网关模块 | 控制系统集成可靠性方案

描述

关键技术规格

• 产品型号: CM400RGICH1ACB
• 制造商: GE Power / GE Vernova
• 所属系统: Mark VIe / Mark VIeS 涡轮控制系统控制器子系统（Controller Rack）
• 通信接口: 2 × 10/100 Mbps 自适应工业以太网（RJ45），全双工
• 协议支持: GE专有实时控制协议（基于UDP/IP）、IEC 61850（可选配置）、Modbus TCP（需软件启用）
• 冗余架构: 支持控制器间（Controller-to-Controller）热备同步与I/O Pack通信冗余
• MTBF（平均无故障时间）: >150,000 小时（依据Telcordia SR-332）
• 工作温度: 0°C 至 +60°C（符合IEC 60068-2环境标准）
• 安装位置: 插入Mark VIe控制器机架（VME背板）的指定通信槽位（通常为Slot 2或3）
• LED指示: Link/Activity、Redundancy Status、Fault（前面板可视化诊断）

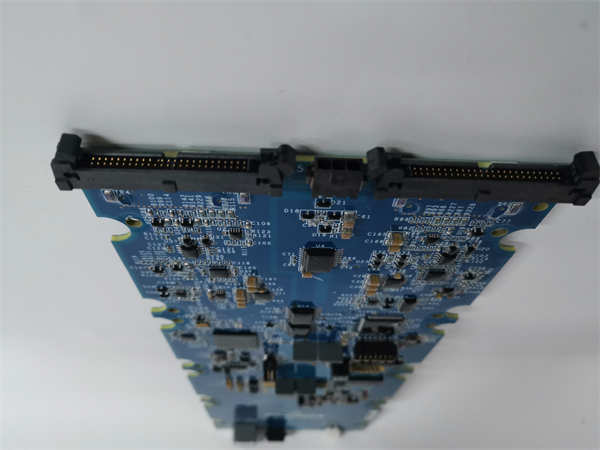

GE CM400RGICH1ACB

功能定位与应用场景分析

GE CM400RGICH1ACB 是 Mark VIe 控制系统中实现高可用通信架构的核心组件。该模块作为控制器与I/O网络、操作员站及其他控制器之间的数据桥梁，专为解决燃气轮机、蒸汽轮机等关键旋转设备在运行过程中对通信低延迟、高确定性和无缝冗余切换的严苛要求而设计。其双端口独立物理链路确保即使单网段发生中断，控制系统仍能维持闭环运行，避免非计划停机。

典型应用场景包括：

• 场景一：部署于F级燃气轮机Mark VIe控制器机架，用于连接本地I/O Packs与远程HMI/工程师站，构成三重冗余（TMR）通信路径的一部分。
• 场景二：在联合循环电厂升级改造中，替换早期非冗余通信卡（如CM400RGICH0），提升整个控制网络的容错能力。
• 场景三：用于老旧Mark VI系统向Mark VIe迁移项目中，作为新控制器与保留现场I/O之间的标准化通信接口，保障平滑过渡。

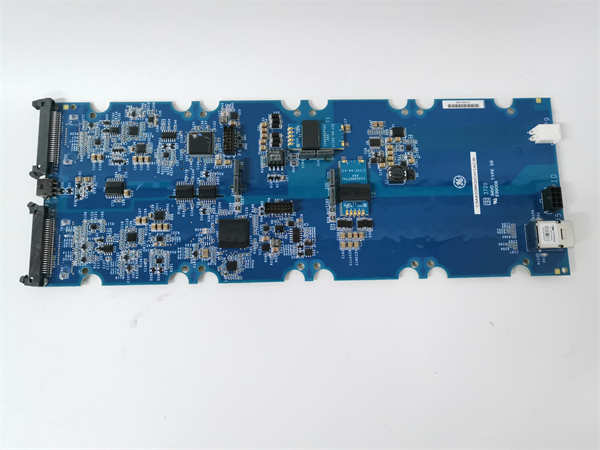

GE CM400RGICH1ACB

质量标准与测试流程

在涡轮控制系统中，通信模块的瞬时故障可能导致同步丢失、I/O超时甚至跳机。因此，我们对 CM400RGICH1ACB 执行远超常规电子产品的验证流程，确保其在真实工况下稳定可靠：

• 外观与清洁：检查PCB无受潮、电容无鼓包，金手指无氧化，确认标签序列号与订货号一致，并清除运输残留静电防护材料。
• 上机实测：模块安装至真实Mark VIe控制器机架（含至少两台PM600 CPU），配置完整TMR系统，在带载状态下进行72小时连续通信压力测试，包括周期性强制主备切换。
• 功能诊断：使用网络分析仪（如Wireshark + GE专用解析插件）捕获控制器间同步报文、I/O心跳包及冗余链路切换日志，验证丢包率 < 0.001%、切换时间 < 50 ms。同时测试异常注入（如拔插网线、模拟EMI干扰）下的恢复能力。
• 质保承诺：仅通过全部通信性能、冗余逻辑与环境应力筛选（ESS）测试的模块方可出库，并提供12个月功能性故障质保，覆盖PHY芯片失效、固件挂起及同步丢失等关键风险。

兼容性与升级路径 (技术支持)

为确保 CM400RGICH1ACB 在您的 Mark VIe 系统中正确集成，我们的技术顾问强调以下关键兼容性要点：

• 硬件/固件：该模块仅适用于Mark VIe控制器机架（使用PM6xx系列CPU），且要求ControlST软件版本 ≥ V6.4；不兼容原始Mark VI（非“e”）系统。
• 配套组件：必须安装在指定通信槽位（通常为Slot 2），并与CM400PCCGx电源/背板模块配合使用；错误槽位将导致系统无法识别。
• 替代关系：CM400RGICH1ACB 是 CM400RGICH1AAB 的功能等效升级版，主要改进为增强EMC屏蔽；不可反向替换。若系统为单控制器非冗余架构，可评估成本更低的CM400RGICH0系列（但牺牲冗余能力）。
