GE ACC-5595-208 350-805595-208N 反射内存集线器组件/受管理集线器

描述

GE ACC-5595-208 350-805595-208N 是由GE（通用电气）制造的一款2 Gb/s反射内存集线器组件。该集线器常与VMIC（VMIC被GE Fanuc收购，其嵌入式计算业务后来又成为Abaco Systems的一部分）的产品相关联。作为一款受管理的集线器，ACC-5595-208在实时网络中扮演着至关重要的角色，旨在与5565系列反射内存实时网络产品无缝协作。

反射内存（Reflective Memory,RFM）是一种共享内存网络技术，它允许多个节点共享一个公共的内存副本。当一个节点写入其本地反射内存时，该数据会自动“反射”到网络中所有其他节点的内存中，从而实现低延迟、确定性的数据传输，且无需主机CPU的干预。ACC-5595-208作为这类网络的核心连接点，确保了任务关键型应用中各种设备之间的高速可靠数据交换。

这款集线器专为工业环境设计，具备多项功能，例如自动旁路有缺陷或断开连接的节点以保持网络完整性，每个端口的信号再生以消除损耗和减少抖动，以及灵活的配置选项以适应各种电缆长度和网络拓扑。其坚固的设计和高性能使其成为需要高数据完整性和低延迟的实时控制、仿真和数据采集系统的理想选择。

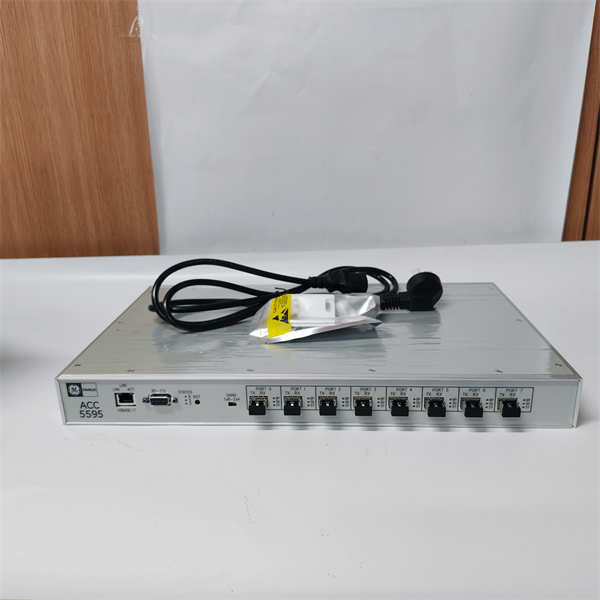

GE ACC-5595-208 350-805595-208N

技术规格

产品型号:ACC-5595-208

制造商:GE(前身为GE Fanuc/VMIC，现为Abaco Systems一部分)

产品类型:反射内存集线器组件/受管理集线器

数据速率:2 Gb/s

端口:8个SFP(小型可插拔)收发器端口

收发器支持:多模(短距离)和单模(长距离，可达10公里，特定收发器甚至可达80公里)

网络可扩展性:可级联以容纳多达256个节点

自动旁路:根据信号丢失或有效同步模式丢失，自动旁路有缺陷或断开连接的节点

信号再生:每个端口再生串行光信号，以消除插入损耗、电缆衰减并减少抖动

管理接口:1个10BaseT以太网(TCP/IP)用于远程访问和控制(Web浏览器界面)

1个RS-232串行端口用于本地访问和控制

电源:内部通用电源(90至264VAC,47至440Hz,25W)

外壳选项:19英寸1U机架安装或桌面外壳

法规遵从性:CE标志(EN55022,EN55024,EN61000-4-x),UL 1950,TUV EN60950

特点:“暗对暗”选项（如果接收器未检测到信号，发射器关闭），手动端口激活/旁路控制，每个端口状态LED

主要特点和优势

GE ACC-5595-208反射内存集线器组件以其独特的技术组合和卓越的性能，为实时工业应用带来了多项关键特点和优势：

高速确定性数据交换：ACC-5595-208以2 Gb/s的数据速率运行，极大地促进了反射内存网络中快速且可预测的数据传输。这对于需要严格同步和最小延迟的应用至关重要，在这些应用中，即使是微秒级的延迟也可能影响性能。

增强网络可靠性与自动旁路：其显著特点是能够自动旁路有缺陷或断开连接的节点。如果一个端口检测到信号丢失或无效同步模式，集线器会隔离该段，允许网络的其余部分继续运行而不受干扰。这显著提高了关键应用的系统正常运行时间和弹性。

大型网络的可扩展性：ACC-5595-208可以与其他类似的集线器组件级联，以支持多达256个节点的大型网络。这种可扩展性确保了反射内存网络能够随着复杂工业系统的需求而增长。

信号完整性与抖动降低：集线器上的每个端口都再生串行光信号。这个过程消除了因插入损耗和长距离电缆衰减造成的信号降级，同时主动减少抖动，确保整个网络的数据信号清晰可靠。

SFP收发器的灵活连接：使用小型可插拔（SFP）收发器允许灵活的网络配置。用户可以根据其特定的电缆长度要求选择多模（短距离）或单模（长距离，最长10公里或80公里）收发器，从而优化成本和性能。

全面的管理和诊断：该集线器包含一个以太网端口（10BaseT TCP/IP）和一个RS-232串行端口，用于远程和本地访问与控制。基于Web的用户界面提供详细的状态数据（例如，“信号丢失”、“同步检测”、“旁路模式”），并允许进行配置更改，包括强制端口激活或旁路。

坚固的工业设计：ACC-5595-208专为工业环境设计，采用耐用的外壳和内部通用电源，使其能够在各种国际电源标准下以及恶劣条件下可靠运行。

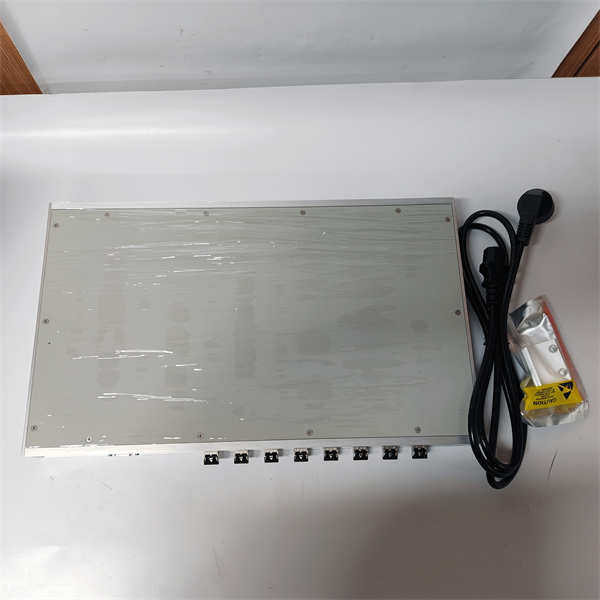

GE ACC-5595-208 350-805595-208N

应用领域

GE ACC-5595-208反射内存集线器专为对数据共享有高速、确定性且高度可靠要求的实时应用而设计：

实时仿真和测试系统：在航空航天、国防和汽车工业中，该集线器对于硬件在环（HIL）仿真和实时测试台至关重要。它实现了仿真模型、控制系统和物理硬件之间的精确同步和数据交换，确保了测试的准确性和可重复性。

工业自动化和过程控制：在制造、发电和其他重工业中，ACC-5595-208支持分布式控制系统，其中多个控制器或PLC需要以极低的延迟共享过程变量、报警和控制命令。这对于汽轮机控制、金属轧制和工厂自动化等应用至关重要。

核电站：由于其高可靠性和确定性，反射内存技术，包括像ACC-5595-208这样的集线器，常用于核电站的安全关键系统，用于控制、监测和数据采集。

国防和航空航天：对于国防和航空航天应用中的任务关键型嵌入式系统，例如飞行控制系统、雷达系统以及指挥和控制中心，该集线器可确保跨地理分散或紧密集成节点的高度可靠和同步的数据分发。

分布式数据采集系统：在传感器和数据记录器分布在广阔区域但需要同步数据采集和处理的大规模数据采集场景中，ACC-5595-208可以有效地连接这些分布式节点。

发电和汽轮机控制：该集线器通常在GE的发电控制系统中找到，包括Speedtronic Mark V系列，它有助于管理和同步关键的汽轮机参数和保护系统，确保稳定和安全的运行。

相关产品

GE ACC-5595-208反射内存集线器组件通常是大型反射内存网络解决方案的一部分，并与GE、VMIC或Abaco Systems的其他组件协同工作：

GE/VMIC 5565系列反射内存节点：该集线器专门设计用于与5565系列反射内存产品配合使用，这些产品是连接到集线器的实际网络接口卡或嵌入式模块。示例包括基于PCI、PCIe、VME或PMC的反射内存卡。

GE/VMIC反射内存电缆：光纤电缆（双工LC型）对于将集线器上的SFP收发器连接到反射内存节点至关重要。这些可以是用于短距离的多模电缆或用于长距离的单模电缆。

SFP收发器：集线器的SFP端口需要兼容的可插拔收发器（例如，用于多模的850nm，用于10km单模的1310nm，用于80km单模的1550nm）来建立光连接。

GE Fanuc嵌入式系统：由于它起源于GE Fanuc，因此它经常出现在GE Fanuc（现在很大程度上是Emerson Automation Solutions或Abaco Systems的一部分）具有强大影响力的嵌入式控制和自动化平台中。

Abaco Systems反射内存产品：由于Abaco Systems收购了GE智能平台（包括VMIC）的嵌入式计算业务，当前的反射内存产品和支持主要由Abaco Systems处理。

工业PC/服务器：配备连接到ACC-5595-208以访问共享内存的反射内存接口卡的主机系统。

实时操作系统（RTOS）：软件环境，如VxWorks、LynxOS，甚至是实时Linux发行版，通常与反射内存系统一起使用，以确保确定性应用程序执行。

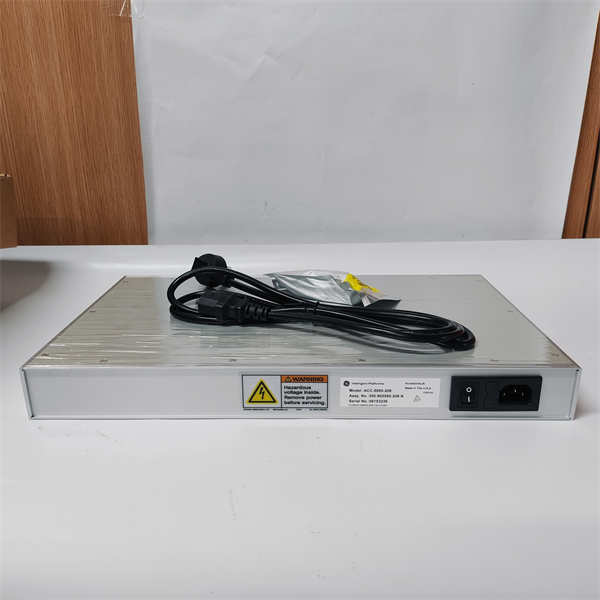

GE ACC-5595-208 350-805595-208N

安装与维护

安装前准备：在安装GE ACC-5595-208反射内存集线器之前，请仔细阅读GE/Abaco Systems提供的所有可用文档，包括安装手册、接线图和安全指南。确保所有相关人员都接受过工业电气安全程序的培训。始终断开并锁定所有电源，然后再执行任何电气连接或操作模块，以防止触电或设备损坏。将集线器安装在符合指定运行温度、湿度和EMI/EMC要求的清洁干燥环境中。确保足够的通风以防止过热，特别是如果机架安装。按照手册中的指导，正确连接电源线、以太网线和所有I/O信号线，确保接线牢固且方向正确。

维护建议：为了确保GE ACC-5595-208和反射内存网络的长期可靠性和最佳性能，请遵循以下维护规程：定期目视检查：定期检查集线器是否有灰尘积聚、潮湿、腐蚀或过热迹象。确保所有电缆连接牢固且没有损坏。清洁：保持模块及其冷却通风口清洁。如果需要，使用压缩空气清除内部组件中的灰尘，但要小心不要损坏敏感电子设备。环境监测：持续监测控制柜或机架内的环境条件（温度、湿度），以确保它们保持在指定的运行限制内。网络状态监测：利用以太网或RS-232管理接口定期检查每个端口的状态（信号丢失、同步检测、旁路模式等）。主动解决任何警告或错误指示。固件更新：检查制造商（Abaco Systems）是否有可用的固件更新。应用建议的更新以提高性能、添加功能或解决已知问题。电缆完整性：定期检查光纤电缆是否有扭结、急弯或物理损坏，这会降低信号质量。故障排除：如果端口进入旁路模式或显示错误，首先检查连接的节点和电缆。集线器的诊断LED和管理界面可以帮助查明问题。始终遵循制造商的特定维护计划和故障排除指南。
