GE 97590-8 | BD-PCI4PORT 四端口串行通信卡 | 可靠性集成方案

描述

关键技术规格

• 产品型号: 97590-8
• 制造商: GE Fanuc / GE Intelligent Platforms（现由 Emerson 支持）
• 产品标识: BD-PCI4PORT
• 总线接口: 32-bit PCI 2.2，3.3V/5V 兼容
• 串行端口数量: 4 个独立通道
• 接口类型: 每端口软件可配置为 RS-232、RS-422 或 RS-485（半双工/全双工）
• 最大波特率: 921.6 kbps（每端口独立设置）
• 数据格式: 支持 5–8 数据位、1–2 停止位、奇/偶/无校验
• 中断与 DMA: 支持共享 IRQ 与 FIFO 缓冲（128 字节发送/接收）
• 工作温度: 0°C 至 +55°C
• 认证标准: CE、FCC Class A、UL/cUL（依具体版本）

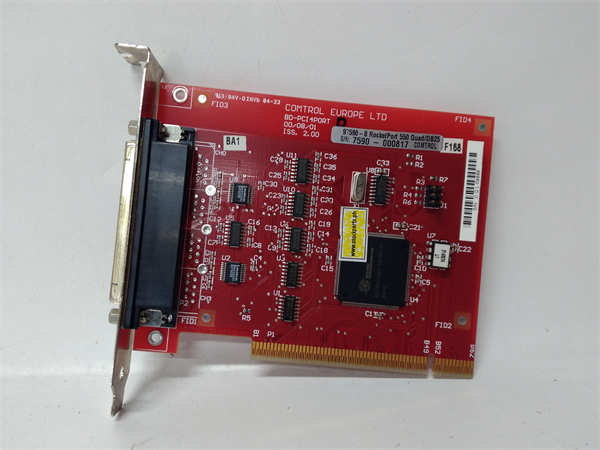

97590-8 BD-PCI4PORT GE

功能定位与应用场景分析

GE 97590-8 (BD-PCI4PORT) 是针对工业自动化环境中“多串行设备接入”需求的经典解决方案。它主要用于解决现代工控机（IPC）因取消原生串口而无法直接连接大量 legacy 自动化设备的问题。通过在标准 PCI 插槽中安装此卡，用户可在单台计算机上同时管理多达四台异构串行设备，如 Modbus RTU 仪表、Allen-Bradley DF1 设备、西门子 PPI 从站或定制协议终端。

该卡采用工业级 UART 芯片（通常为 16C954 或兼容），具备高抗扰设计与独立通道隔离（逻辑层面），确保在电磁噪声环境中数据传输的完整性。其驱动程序兼容 Windows Embedded、Windows 10 IoT 及主流 Linux 发行版，并可通过注册表或配置工具固定 COM 端口号，避免系统重启后端口漂移——这一特性对 SCADA 和 HMI 应用至关重要。

典型应用场景包括：

• 场景一：用于电力监控系统工控机，同时连接四台不同厂商的电能质量分析仪（Modbus RTU over RS-485），实现集中数据采集与报警。
• 场景二：作为包装线 HMI 主机的通信扩展单元，分别接入称重控制器（RS-232）、条码阅读器（RS-232）、PLC（DF1 over RS-485）及打印机（RS-232）。
• 场景三：用于替换已停产的 MOXA 或 Sealevel 类似卡，在维持原有 SCADA 软件不变的前提下，确保老旧串行网络持续运行。

质量标准与测试流程

串行通信卡的稳定性直接影响上层应用的数据完整性。为此，我们对 97590-8 实施严格的电气与协议级验证：

• 外观与清洁：所有卡件在 ESD 防护环境下检查 PCB 无裂痕、电容无鼓包、PCI 金手指无氧化或划伤，并使用专业清洁剂去除助焊剂残留。
• 上机实测：插入工业级测试主机（Intel Core i7, Windows 10 IoT），安装官方驱动，对四个端口分别配置为 RS-232、RS-422、RS-485（半/全双工），连接真实设备（如 Modbus 从站、PLC），进行 72 小时连续数据收发压力测试，验证端口独立性与长期稳定性。
• 功能诊断：使用串口调试工具（如 Tera Term、ModScan）验证：
  • 波特率精度（误差 < ±2%）
  • 多端口并发通信无丢包
  • 系统重启后 COM 端口号保持一致
  • 驱动加载失败自动回滚机制
• 质保承诺：仅当通过全部功能性、兼容性及老化测试后，方可出库，并提供 12 个月有限质保，覆盖非人为损坏导致的端口失效或驱动异常。

97590-8 BD-PCI4PORT GE

兼容性与升级路径

为确保 97590-8 (BD-PCI4PORT) 在您的系统中稳定运行，请务必核对以下关键信息：

• 硬件/固件：需主板具备 标准 32-bit PCI 插槽（非 PCIe）。不兼容 Mini-PCI、PCIe 或仅提供 PCIe 的现代主板。若使用无 PCI 槽的新型 IPC，建议评估 USB-to-Serial 或 PCIe 转 PCI 桥接方案（但可能影响实时性）。
• 配套组件：必须使用屏蔽型串行电缆，RS-485 网络需在末端启用 120Ω 终端电阻。建议搭配磁环或光电隔离器用于长距离或强干扰环境。
• 替代关系：97590-8 是 GE Fanuc 经典串口卡，功能等效于 Sealevel 7204e 或 MOXA CP-134U-I，但驱动与引脚定义不同，不可物理互换。若需 PCIe 接口，可考虑迁移至 GE 97591-8 (BD-PCIe4PORT)。
