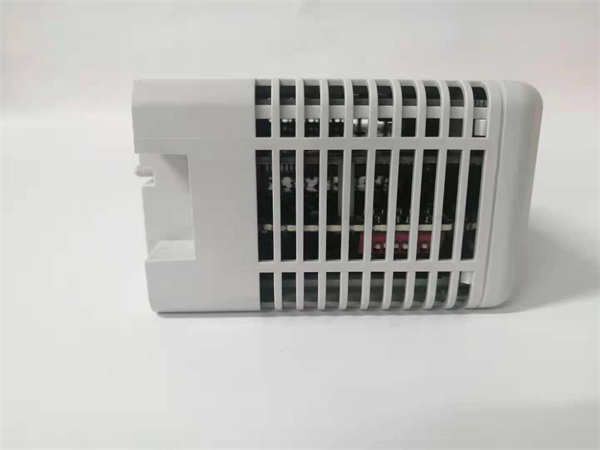

GE 8502-BI-DP | Profibus DP 通信接口模块 - 图片 4

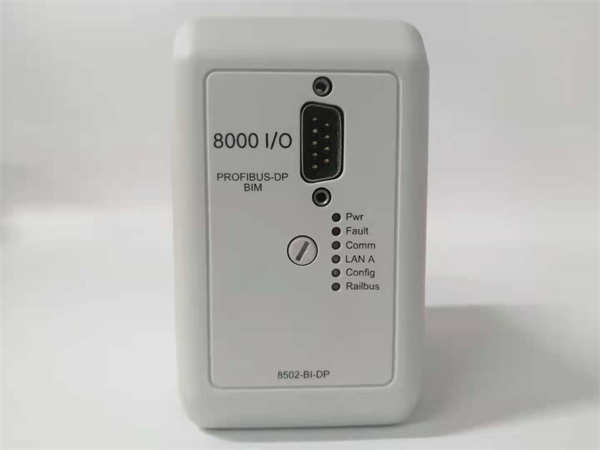

GE 8502-BI-DP | Profibus DP 通信接口模块

型号: 8502-BI-DP
品牌: GE (现属 Emerson)
核心功能: 为 GE Series 90-70 PLC 系统提供 Profibus DP 通信接口，支持主站或从站模式，实现与分布式 I/O、变频器及智能仪表的高速数据交换
系统适配: 适用于 GE Fanuc Series 90-70 可编程控制器平台，兼容 IC697 系列机架及 CPU（如 IC697CPU782/788）
质保标准: 12个月功能质保，经全面检测

分类：

描述

关键技术规格

  • 产品型号: 8502-BI-DP
  • 制造商: GE Fanuc Automation（现由 Emerson 维护生命周期）
  • 系统平台: GE Series 90-70 PLC
  • 通信协议: Profibus DP（符合 EN 50170 / IEC 61158-2）
  • 工作模式: 可配置为主站（Master）或从站（Slave）
  • 传输速率: 9.6 kbps 至 12 Mbps（自动或手动设定）
  • 最大站点数: 主站模式下支持最多 126 个从站（含中继器）
  • 接口类型: 9-pin D-SUB（RS-485），带隔离保护（500 V DC）
  • 地址设置: 通过拨码开关设定模块站地址（1–126）
  • 数据交换能力: 最大 244 字节输入 + 244 字节输出（每从站）
  • 功耗: 典型值 3.2 W（由背板 +5 V 供电）
  • 工作温度: 0°C 至 +60°C
  • 安装方式: 插入 Series 90-70 标准 I/O 机架（支持热插拔，需系统配置允许）
  • 固件/GSD: 需配合 GSD 文件（如 GE_8502DP.GSD）在 Step 7 或 Proficy ME 中组态
GE 8502-BI-DP

GE 8502-BI-DP

功能定位与应用场景分析

GE 8502-BI-DP 是 Series 90-70 控制系统中用于集成 Profibus DP 现场总线的关键通信模块。其设计目标是在保留原有 PLC 架构的前提下，高效连接远程 I/O 站（如 VersaMax DNx）、变频器（如 ABB ACS800、Siemens MM440）、阀门定位器及 HMI 设备，从而减少硬接线成本、提升系统诊断能力并简化扩展。

该模块在 2000 年代广泛应用于流程工业自动化项目，尤其在需要将传统集中式控制向分布式架构过渡的场景中表现突出。尽管 GE 已停止生产 Series 90-70 系列，但全球仍有大量水处理厂、电厂辅控系统、化工装置依赖该平台运行。8502-BI-DP 因其稳定的通信性能和成熟的工程实践，成为这些在役系统维护与升级的核心备件。

典型应用场景：

  • 用于市政污水处理厂的泵站远程 I/O 数据采集
  • 用作电厂锅炉辅机（风机、给水泵）变频器的集中监控接口
  • 应用于化工反应釜温度/压力智能仪表的 Profibus 接入
  • 支持 OEM 设备制造商将旧产线集成至现代化 SCADA 系统
  • 作为 DCS 与第三方设备（如称重模块、条码阅读器）的通信桥梁

我们的质量标准与测试流程

Profibus 通信模块的可靠性直接关系到整个控制系统的可用性。一个通信中断可能导致连锁停机，因此我们对 8502-BI-DP 实施比常规 I/O 模块更严格的验证流程。

测试流程：

  • 外观与连接器检查: 确认 D-SUB 接口无氧化、针脚无弯曲，拨码开关操作顺畅，背板金手指清洁无腐蚀。
  • 上电自检验证: 插入测试机架（IC697CPU782 + 电源），观察模块 LED（PWR、COMM、ERR）状态是否符合手册定义。
  • Profibus 主/从通信实测:
    • 主站模式：连接 3 台模拟从站（使用 Anybus Communicator），配置 GSD 文件，验证周期性数据交换及诊断信息读取；
    • 从站模式：接入 Siemens S7-300 主站，测试输入/输出数据映射正确性及响应延迟。
  • 波特率与抗扰测试: 在 1.5 Mbps 和 12 Mbps 下分别运行 2 小时，叠加 ±2 kV 浪涌（IEC 61000-4-5）验证通信鲁棒性。
  • 最终质检: 仅当模块在所有测试项中无 CRC 错误、无超时丢包、且诊断缓冲区无异常记录，方可出库，并附测试日志。
GE 8502-BI-DP

GE 8502-BI-DP

兼容性与升级路径

为确保 8502-BI-DP 能无缝集成到您的现有系统，请在部署前确认以下技术细节：

需核对要点：

  • CPU 兼容性: 需搭配 IC697CPU771 及以上型号（推荐 CPU782/CPU788），早期 CPU（如 CPU731）不支持 DP 协议栈
  • GSD 文件版本: 必须使用官方 GSD（文件名通常为 GE_8502DP.GSD），版本日期建议 ≥ 2003 年
  • 终端电阻: Profibus 总线两端必须安装 220 Ω 终端电阻（模块内部不集成）
  • 替代关系: 无直接硬件替代品，但可通过 IC697CMM742（以太网模块）+ 网关实现功能迁移（需软件重构）
  • 系统限制: 单机架最多安装 2 块 8502-BI-DP，避免背板电流超限
