描述
GE 469-P1-HI-A20-E:这是一款GE Multilin旗下的高级电机管理继电器,专为中大型三相电机设计。它集保护、控制、计量和诊断于一体,是电机安全高效运行的“大脑”。电流输入:1A CT二次侧,控制电源:90-300VDC / 70-265VAC,模拟输出:4路4-20mA。具备增强型显示屏,能适应严苛工业环境。咱们这儿的原装正品,帮你把电机管得服服帖帖,没毛病!
GE 469-P1-HI-A20-E 产品概述
老哥,你说的 GE 469-P1-HI-A20-E,这可是GE Multilin 469系列电机管理继电器里头的“明星产品”!它可不是一个简简单单的保护继电器,而是个微处理器(Microprocessor) 加持的“智能管家”,专门伺候那些中大型的三相电机。你想啊,电机在工业生产里那可是“心脏”,一旦出了毛病,那整个生产线都得趴窝!
这块 GE 469-P1-HI-A20-E 的核心功能,就是给你的电机提供全方位的保护、精密的控制、实时的数据计量和深入的故障诊断。它能干啥?首先,它能像个“医生”一样,时刻监控电机的电流、电压、功率、温度(通过RTD,也就是电阻温度检测器)等各种参数,一旦发现过载、短路、接地故障、电流不平衡、甚至转子断条这些“疑难杂症”,立马就能识别出来,并且采取相应的保护措施,比如跳闸或者发出报警信号,确保电机不被损坏。
型号里的“P1”代表它支持1安培电流互感器(CT)输入,“HI”表示它采用高范围控制电源,能吃下90-300VDC或70-265VAC的宽电压,“A20”则说明它提供了4-20mA的模拟输出,方便你把电机的运行数据传给上位机(比如DCS或者PLC)进行集中监控。“E”则表明它带有增强型显示屏,操作起来更直观方便。可以说,有了 GE 469-P1-HI-A20-E 坐镇,你的电机运行安全性和效率那真是“芝麻开花节节高”!

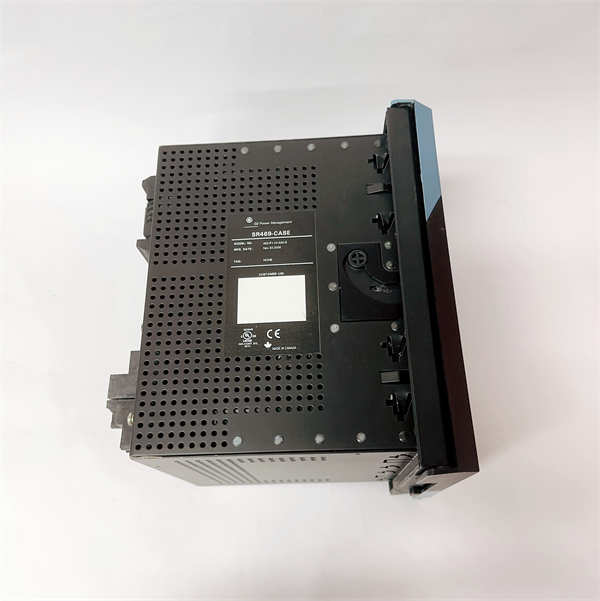

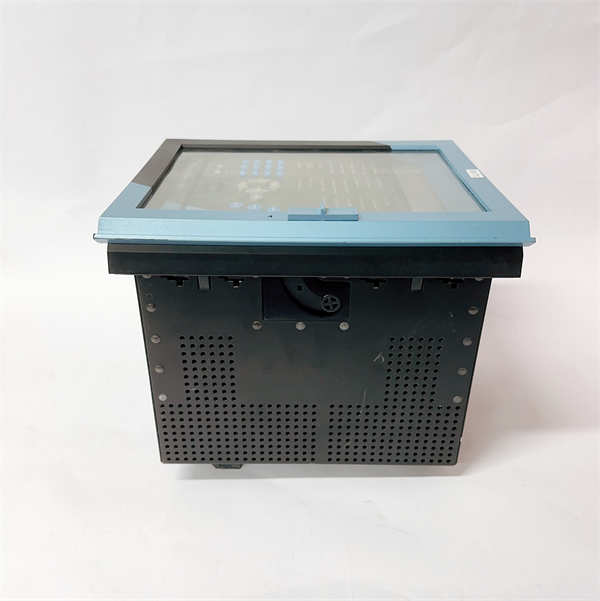

GE 469-P1-HI-A20-E
GE 469-P1-HI-A20-E 技术规格
参数名称 | 参数值 |
产品型号 | GE 469-P1-HI-A20-E |
制造商 | GE Multilin (通用电气) |
产品类型 | 电机管理继电器 / 电机保护继电器 |
电流输入类型 | 1 A 相电流CT二次侧 (P1) |
控制电源范围 | HI: 90 – 300 VDC; 70 – 265 VAC (48-62 Hz) |
模拟输出类型 | 8路 4 – 20 mA (A20) |
显示类型 | 增强型LCD显示屏 (E) |
通信协议 | Modbus RTU / Half Duplex (RS232/RS485) |
工作温度范围 | -40°C 至 +60°C |
存储温度范围 | -40°C 至 +80°C |
海拔高度 | 最高 2000 m |
防护等级 | 典型 IP20-X (根据安装环境和外壳可能不同) |
典型功耗 | 45 VA (最大), 25 VA (典型) |
跳闸时间无电源 | 30 ms |
模拟电流响应时间 | ≤ 100 ms |
主要特点和优势
老哥,要说这块 GE 469-P1-HI-A20-E 的特点和优势,那可真是三天三夜都说不完,但咱挑几个最关键的,让你听了立马明白它有多“香”!
首先,它最大的一个杀手锏就是全面的电机保护功能 (Comprehensive Motor Protection)。这玩意儿可不是那种“一招鲜”的保护器,它能提供从最常见的过载 (Overload)、短路 (Short Circuit)、接地故障 (Ground Fault),到更复杂的电流不平衡 (Current Unbalance)、转子断条检测 (Broken Rotor Bar Detection)、欠电压/过电压 (Under/Over Voltage) 等多达几十种保护功能。你想想,一个模块就能把电机保护得滴水不漏,这不比你东拼西凑一堆继电器强多了?它内置了多种可定制的过载曲线,甚至能针对高惯性负载(High Inertia Load)启动特性进行优化,真正做到了“对症下药”,让你的电机在各种工况下都能“安然无恙”。
其次,GE 469-P1-HI-A20-E 不仅仅是个保护器,它还是个智能的电机管理系统 (Intelligent Motor Management System)。它能实时精确地计量电机的电流、电压、功率因数 (Power Factor)、有功功率 (Real Power)、无功功率 (Reactive Power)、电能消耗 (Energy Consumption) 等关键运行参数,甚至还能监测电机的热容量使用情况。这些数据可不是摆设,它能帮你深入了解电机的运行状态,优化能耗,降低运营成本。它还具备事件记录 (Event Recorder) 和示波图 (Oscillography) 功能,一旦发生跳闸,它能详细记录事发前后的电气波形和事件序列,这对于快速定位故障原因、缩短停机时间那可是“神来之笔”!
再来,这款继电器的通信能力 (Communication Capability) 也非常强大。它支持Modbus RTU等多种工业标准协议,配备RS232和RS485端口,能轻松地和你的上位机系统,比如分布式控制系统 (DCS)、可编程逻辑控制器 (PLC) 或者监控与数据采集系统 (SCADA) 进行无缝集成。这意味着你可以远程对继电器进行参数设置、状态监控、故障诊断,大大提高了运维效率,减少了现场操作的频率。再加上它配备的增强型LCD显示屏 (Enhanced LCD Display) 和用户友好的菜单结构,即使在现场操作也异常便捷,真正做到了“远程近程两不误”。
最后,别忘了它坚固的设计!GE 469-P1-HI-A20-E 专门针对严苛的工业环境 (Harsh Industrial Environments) 进行了优化,有些型号甚至带有三防漆涂层 (Conformal Coating),能抵抗灰尘、湿气和化学腐蚀,确保设备在恶劣条件下也能长期稳定运行,这简直就是工业现场的“定海神针”!
English Content:
The GE 469-P1-HI-A20-E stands out as a paramount Motor Management Relay, offering an unparalleled blend of protection, control, and diagnostic capabilities for medium to large horsepower motors. Its primary strength lies in its comprehensive protective functions, extending far beyond basic overload or short-circuit detection. This device meticulously monitors for nuanced issues like current unbalance, broken rotor bar conditions, undervoltage/overvoltage, and various ground faults, providing robust safeguarding against a wide array of potential motor failures. It incorporates customizable overload curves and specialized logic for high-inertia motor starts, ensuring adaptive and precise protection tailored to specific application demands.
Beyond protection, the GE 469-P1-HI-A20-E functions as an intelligent motor management system. It provides highly accurate metering of critical electrical parameters such as current, voltage, power factor, real and reactive power, and energy consumption. This real-time data is invaluable for optimizing energy usage, improving operational efficiency, and predicting potential issues. The relay’s event recording and oscillography features are particularly beneficial for post-fault analysis, capturing detailed waveform data and event sequences to expedite root cause identification and minimize downtime.
Furthermore, its robust communication capabilities, including Modbus RTU, allow seamless integration into existing Distributed Control Systems (DCS) or Programmable Logic Controllers (PLC). This enables remote monitoring, parameter configuration, and advanced diagnostics, streamlining maintenance operations. The unit’s enhanced LCD display and intuitive interface ensure ease of local operation, while its durable design, often featuring conformal coating, guarantees reliable performance even in the most harsh industrial environments. This combination of advanced protection, insightful diagnostics, and resilient construction makes the GE 469-P1-HI-A20-E an indispensable asset for ensuring motor longevity and system uptime.
应用领域
老哥,这 GE 469-P1-HI-A20-E 电机管理继电器,它在工业界的“舞台”可大了去了,凡是涉及到中大型电机的地方,你几乎都能看到它的身影!
首先,最典型的应用那必须是电力行业里的发电厂、变电站,以及重工业,比如钢铁厂、水泥厂、矿山、石化炼油厂。这些地方的泵、风机、压缩机、搅拌机、传送带、磨机等等,都是电力消耗大户,而且一旦出问题,影响范围可不是闹着玩的。GE 469-P1-HI-A20-E 能给这些关键电机提供精准的过载、短路、接地、欠压保护,还能监控电流不平衡、转子断条这些“隐形杀手”,确保设备的安全稳定运行,避免因为电机故障导致的停产停机,那损失可就大了!
其次,在水处理和污水处理厂,各种大功率水泵和曝气机也离不开它。它能实时监测电机运行状态,防止水泵空转或者堵塞,提高泵站的运行效率和可靠性。
再来,制造业里的汽车、造纸、纺织、食品饮料等等,凡是生产线上有大量电机驱动设备的地方,GE 469-P1-HI-A20-E 都能发挥作用。它不仅提供保护,还能通过计量功能帮助企业进行能源管理,优化电机运行参数,从而降低电费开支。比如,通过监测电机的功率因数,可以指导无功补偿,减少罚款。
最后,对于那些对电机启动过程有特殊要求的场合,比如高惯性负载 (High Inertia Load) 的启动控制,或者双速电机 (Two-Speed Motor) 的管理,GE 469-P1-HI-A20-E 都能凭借其灵活的保护曲线和控制逻辑,完美适应并提供最佳的解决方案,确保电机平稳启动,减少机械冲击。总之一句话,GE 469-P1-HI-A20-E 就是你电机系统里的“定心丸”!

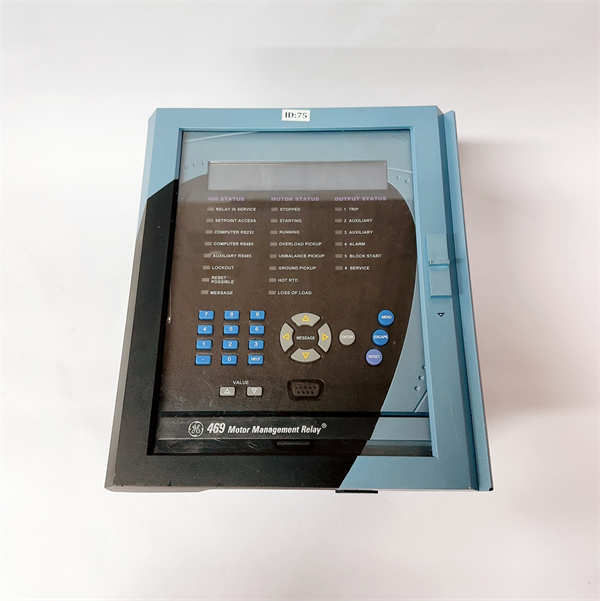

GE 469-P1-HI-A20-E
相关产品
既然咱们聊到了 GE 469-P1-HI-A20-E,那自然得提提跟它“沾亲带故”的一些好东西,这些都是GE Multilin家族里的“兄弟”或者在电机保护领域里能跟它“掰掰手腕”的“好汉”们。
GE 469-P5-HI-A20-E:这是469系列里另一个常见型号,主要区别在于电流输入。GE 469-P5-HI-A20-E 是5安培电流互感器(CT)二次侧输入,而咱们的 GE 469-P1-HI-A20-E 则是1安培输入。选择哪个,就看你现场CT的二次侧是1A还是5A了。
GE 469-P1-HI-A1-E:这个型号的模拟输出不同,它的“A1”表示提供0-1mA的模拟输出,而不是 GE 469-P1-HI-A20-E 的4-20mA,看你需求了。
GE 469-P1-LO-A20-E:这里的“LO”表示低压控制电源,通常是24-60VDC或20-48VAC,而咱们的 GE 469-P1-HI-A20-E 是高压供电,别搞混了。
GE 869 电机保护继电器:这是GE Multilin 469系列的升级替代产品,功能更强大,通信更先进,通常在新建项目或者老系统大改造时会考虑它。
GE 369 电机保护继电器:这是GE Multilin另一个经典的电机保护继电器系列,通常用于中低压电机,功能可能不如469系列全面,但胜在经济实用。
GE F60/F65 馈线保护继电器:虽然不是直接的电机保护,但在配电系统里,馈线保护继电器也会间接保护到连接在馈线上的电机。
GE Multilin EnerVista 软件:这是GE Multilin继电器的配套软件套件,可以用来对 GE 469-P1-HI-A20-E 进行参数设置、数据读取、故障分析和固件升级,是运维必备的“好帮手”。
这些产品各有千秋,但都是GE在电力保护和自动化领域里的“扛把子”!
安装前准备:老哥,装 GE 469-P1-HI-A20-E 这高精密玩意儿,可得打起十二分精神!首先,务必确保所有相关电源回路都已完全断开,并且通过验电器确认无电,并进行可靠的接地,安全这道坎儿,必须迈过去!仔细核对你的控制电源电压是不是90-300VDC或70-265VAC,型号里写得明明白白,电压不对劲,那可就不是闹着玩儿的。检查电流互感器(CT)的二次侧接线,确保是1A输入,接线前对照接线图,一根线都不能错。如果你是新安装,确保控制柜内部空间足够,并且通风良好,毕竟这玩意儿工作起来也是要散热的。
维护建议:GE 469-P1-HI-A20-E 这“电机保姆”虽然皮实,但日常“体检”少不了。首先,定期清理控制柜内部的灰尘,保持环境清洁干燥,这能大大延长它的寿命。偶尔看看前面板的LED指示灯和LCD显示屏,有没有异常报警或者指示,别等到跳闸了才发现问题。通过Modbus通信,你可以定期从 GE 469-P1-HI-A20-E 读取运行数据和事件日志,分析电机的运行趋势,做到预防性维护 (Preventive Maintenance),把问题扼杀在萌芽状态。另外,根据GE的建议,定期检查固件版本,如果官方有新的固件更新,考虑进行升级,这通常能带来功能优化或稳定性提升。但记住,固件升级操作必须谨慎,最好有专业人士指导。
