GE 369-HI-R-M-0-0-0-E | Multilin™ 369 高级电机管理继电器

描述

关键技术规格

• 产品型号: 369-HI-R-M-0-0-0-E
• 制造商: GE Multilin（现属 Emerson）
• 系统平台: 独立电机保护继电器，可接入 DCS、PLC 或 SCADA 系统
• 电压等级:
  • 控制电源：85–265 V AC/DC（通用输入）
  • 电流输入：1 A 或 5 A（通过外部 CT）
  • 电压输入（可选）：120/240 V AC（用于欠压/过压保护）
• 通道数量:
  • 3 相电流 + 接地电流（标准）
  • 8 路 RTD 输入（Pt100 或 Cu10，用于绕组/轴承温度监测）
  • 6 路数字量输出（DO），4 路数字量输入（DI）
• 信号类型: 模拟量（电流、电压、RTD）、数字量（开关量）
• 通讯接口: RS-485，Modbus RTU（默认地址 1，波特率 9600，可配置）
• 响应时间:
  • 过流保护：符合 IEC 60255-151，Class 10/20/30 可选，动作时间 < 100 ms（堵转）
  • RTD 超温报警：采样周期 ≤ 1 s
• 功耗: < 8 W（典型满载工况）
• 工作温度: -20°C 至 +60°C（存储：-40°C 至 +85°C）
• 尺寸/安装方式: 标准 DIN 导轨安装，外形尺寸 225 mm × 160 mm × 125 mm（H×W×D），IP20 防护
• 固件兼容: 固件版本 ≥ 4.00，支持通过 Enervista 369 Setup 软件进行参数整定、事件下载与逻辑编程

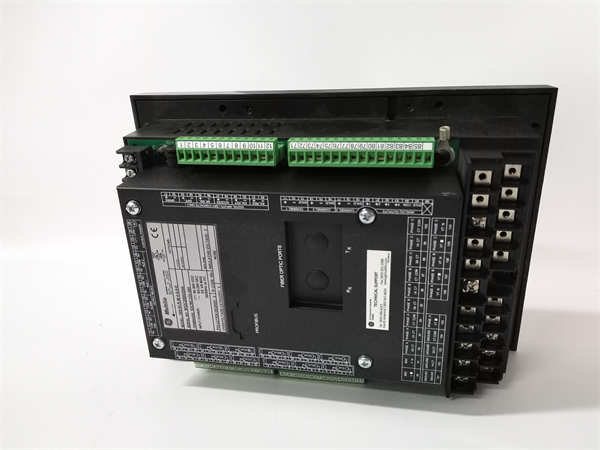

GE 369-HI-R-M-0-0-0-E

功能定位与应用场景分析

GE Multilin™ 369-HI-R-M-0-0-0-E 是面向中高压关键电机设计的综合保护与管理装置，其“HI-R-M”后缀明确标识了高阶配置：H（高精度计量）、I（电流+接地）、R（8路RTD温度输入）、M（Modbus通信）。该型号广泛部署于对电机连续运行可靠性要求极高的场景，如大型压缩机、锅炉给水泵、矿用提升机等。

尽管该型号已停产（被 Multilin 469/869 系列逐步替代），但其在役设备数量庞大，尤其在电力、石化、矿业和水处理行业。369 的核心价值在于将保护、监测、控制与通信集成于一体，避免多设备分散配置带来的接线复杂性与维护成本。其 RTD 温度通道可直接接入电机绕组或轴承测温点，实现真正的“热模型”过载保护，显著优于传统电流反时限曲线。

典型应用场景：

• 用于火电厂引风机/送风机电机的绕组温度与过载联合保护
• 用作石化加氢装置循环氢压缩机的综合状态监控单元
• 应用于矿山提升系统主驱动电机的堵转、缺相与轴承超温联锁
• 支持市政二级泵站关键水泵的远程启停、故障记录与预防性维护

我们的质量标准与测试流程

我们深知，一台失效的电机保护继电器不仅可能导致设备损坏，还可能引发安全事故。针对 369-HI-R-M-0-0-0-E 这类高集成度停产备件，我们执行全功能闭环验证流程。

测试流程：

• 外观检测与清洁: 检查端子排无烧蚀、RTD接线端无氧化；使用防静电工具清洁内部电路板
• 上机实测: 在模拟电机测试平台加载三相不平衡、RTD开路/短路、接地故障等典型工况，验证保护逻辑动作准确性
• 信号诊断:
  • 注入 0.1–10×额定电流，校验测量精度（误差 ≤ ±1%）
  • 模拟 Pt100 电阻变化（0–400 Ω），验证 RTD 通道线性度与报警阈值
• 通讯验证: 通过 Modbus 主站读取所有寄存器（包括事件记录、累计运行小时、最大电流、RTD 温度），确保数据完整、无丢包
• 最终质检: 仅通过全部测试的设备方可出库，并附带《功能验证报告》，含保护动作波形、RTD 曲线截图、通信日志及工程师签字

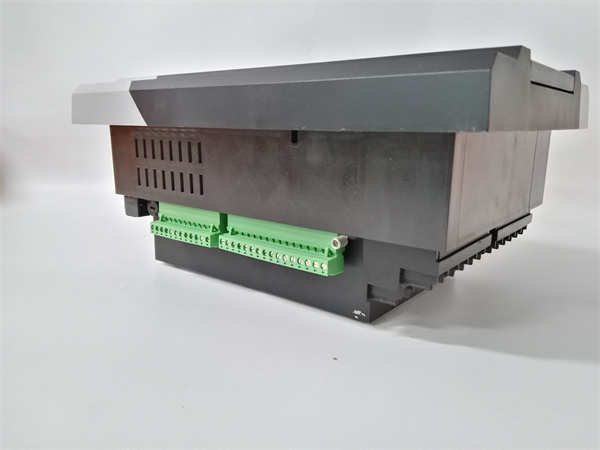

GE 369-HI-R-M-0-0-0-E

兼容性与升级路径

为确保 369-HI-R-M-0-0-0-E 能100%匹配您的现场系统，我们的工程团队建议在采购前核对以下关键项：

需核对要点：

• CT/PT 规格: 电流互感器二次侧必须为 1 A 或 5 A；若未配置电压输入，则欠压/过压保护不可用
• RTD 类型: 必须确认现场使用 Pt100（默认）或 Cu10，并在 Enervista 软件中正确设置
• 替代关系: 369 Rev 4.x 可向下兼容 Rev 3.x；长期替代建议评估 Multilin 469（保留 RTD 与 Modbus，增强网络安全）
• 系统集成: 支持与西门子、罗克韦尔、施耐德等 PLC 通过 Modbus RTU 对接，需确认从站地址与寄存器映射表
