GE 369-HI-R-M-0-0-0-0 | 多功能电机保护继电器

描述

关键技术规格

• 产品型号: 369-HI-R-M-0-0-0-0
• 制造商: GE Multilin（现归属 GE Vernova）
• 系统平台: 独立保护装置，支持 Modbus RTU（RS-485）、DNP3.0 协议
• 电压等级: 辅助电源 88–265 V AC/DC（通用输入）
• 通道数量: 3 相电流 + 3 相电压（可选）+ 3 路 RTD 输入（Pt100/Ni120）
• 信号类型: 交流电流（1 A 或 5 A 输入可配置）、交流电压（相/线电压）、RTD 温度信号
• 通讯接口: RS-485（隔离），支持 Modbus RTU/ASCII、DNP3.0（可选）
• 响应时间: 过流保护动作时间 ≤ 20 ms（典型值，取决于曲线设置）
• 功耗: ≤ 10 VA（最大负载工况）
• 工作温度: -20°C 至 +70°C（符合 IEC 60068-2 环境测试标准）
• 尺寸/安装方式: 标准 4.5″ 宽 DIN 导轨安装（114 mm × 144 mm × 102 mm 深）
• 固件兼容: 固件版本需 ≥ 5.00（可通过 front panel 或 PC 工具升级）

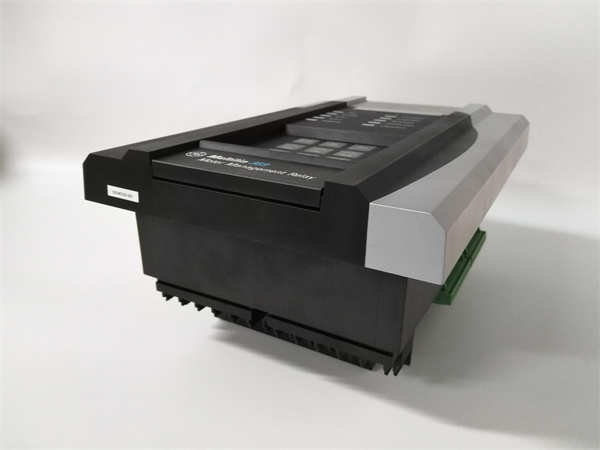

GE 369-HI-R-M-0-0-0-0

功能定位与应用场景分析

GE Multilin 369-HI-R-M-0-0-0-0 是一款面向中高压电机保护的经典装置，广泛应用于对设备可靠性要求严苛的连续流程工业。其核心价值在于将传统过流保护、热过载建模、启动监视、不平衡检测与温度监测（通过 RTD）集成于单一硬件平台，显著减少二次接线复杂度，并提升故障诊断能力。尤其在电机频繁启停或负载波动大的场景中，其自适应热记忆模型可有效防止误跳闸，同时避免热累积损伤。

尽管 GE 已逐步将产品线过渡至 newer Multilin 469/869 系列，但全球仍有数千台 369 装置在役，特别是在电力辅机、石化泵组、矿山提升机等关键负载上。由于其保护逻辑成熟、维护文档齐全，许多业主选择延寿使用而非整体更换。因此，可靠的备件供应与功能验证成为保障生产连续性的关键环节。

典型应用场景：

• 用于电力行业锅炉给水泵、循环水泵的综合保护与能耗监测
• 应用于石化行业压缩机、反应釜搅拌电机的热过载与 RTD 联锁保护
• 在冶金与矿山中保护大型破碎机、球磨机主电机，防止堵转与相间短路
• 支持OEM 设备集成商为二手电机控制中心（MCC）提供合规保护升级

我们的质量标准与测试流程

我们深知，一个保护继电器若在关键时刻失效，轻则导致非计划停机，重则引发设备损毁甚至安全事故。因此，针对 GE 369 这类关键保护设备，我们执行高于行业常规的验证标准，杜绝“仅通电即发货”的做法。

测试流程：

• 外观检测与清洁: 检查前面板无划伤、端子无氧化，内部 PCB 无受潮或电解电容鼓包；使用 ESD 安全工具清洁通风孔与接线腔
• 上机实测: 在模拟 MCC 测试台上加载三相可编程电流源（0–10 A），验证所有保护功能（包括热过载、堵转、缺相、不平衡）的动作阈值与时间特性
• RTD 功能验证: 接入标准 Pt100 电阻箱，模拟 0°C 至 150°C 温度变化，确认报警与跳闸点与设定值一致（误差 ≤ ±1°C）
• 通信验证: 通过 Modbus Poll 工具读取实时电流、电压、kWh、故障事件记录，确认寄存器映射正确、无通信超时
• 最终质检: 仅通过全部测试项的装置方可出库，并附带 PDF 测试报告（含动作曲线截图、通信日志、序列号绑定）

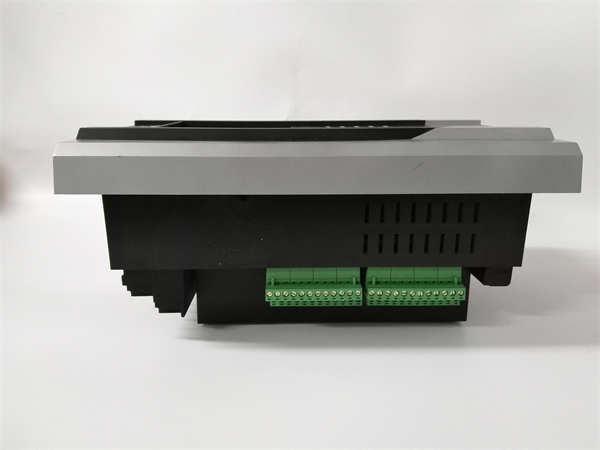

GE 369-HI-R-M-0-0-0-0

兼容性与升级路径（技术支持）

为确保 369-HI-R-M-0-0-0-0 能无缝接入您的现有系统，建议在采购前确认以下技术细节。该型号虽功能完整，但不同固件版本在事件记录格式、Modbus 地址映射上存在差异。

需核对要点：

• 固件版本: 推荐 V5.10 或更高（可通过前面板查看：MENU → SYSTEM → FIRMWARE）
• CT/VT 配置: 确认现场 CT 为 1 A 或 5 A，装置内部跳线需匹配（出厂默认为 5 A）
• RTD 类型: 本型号支持 Pt100（默认）或 Ni120，需在 SETUP → RTD TYPE 中正确设置
• 替代关系: 若需长期替代，可考虑 GE Multilin 469（功能超集），但需重新组态；短期备件仍推荐原型号以确保逻辑一致性
