GE 201CI-1 / Hydran 201Ci-1：变压器油色谱在线监测单通道控制器！

描述

GE 201CI-1，正式型号为 GE Hydran 201Ci-1，是GE Energy (现GE Vernova) Hydran 201i 溶解气体分析 (DGA) 在线监测系统中的单通道控制器。它专门与 Hydran 201Ti 智能变送器协同工作，用于实时测量和显示电力变压器绝缘油中的复合故障气体浓度，提供高/高高气体报警、系统故障报警、隔离式4-20mA模拟量输出以及通过RS-232/RS-485实现的网络通信功能。该控制器采用坚固的NEMA 4X（IP66）防护等级外壳，适用于户外安装，是电力资产健康管理和故障预警的关键设备。

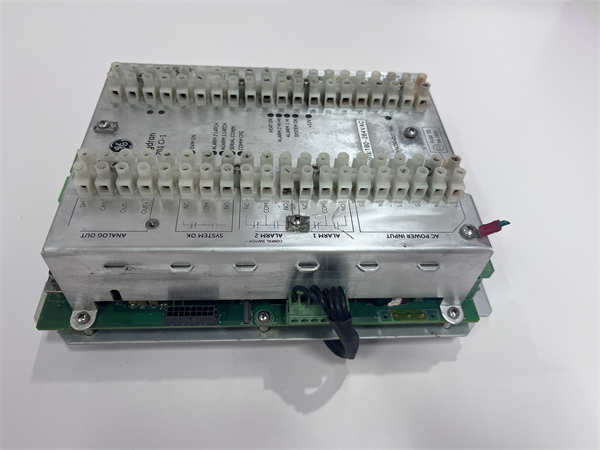

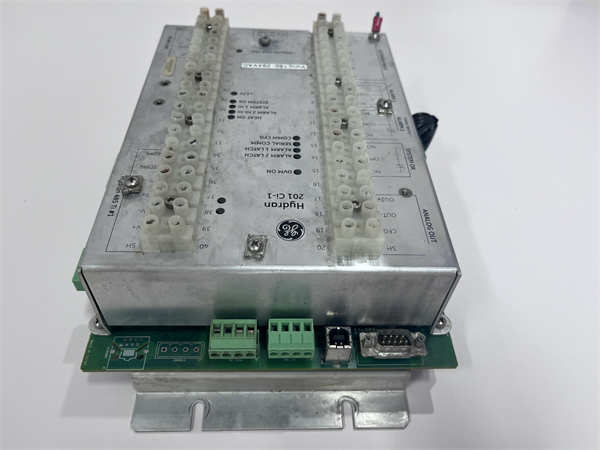

GE 201CI-1

GE 201CI-1 (Hydran 201Ci-1) 产品概述

在电力行业的关键设备——电力变压器中，绝缘油的健康状况是判断变压器运行状态的重要指标。GE 201CI-1，也称作 Hydran 201Ci-1，正是为此而生的一款专业设备。它属于GE Energy (如今已是GE Vernova旗下) 的 Hydran 201i 在线溶解气体分析 (DGA) 监测系统的核心组成部分，是一款单通道的远程电子控制器。

这款控制器并非独立工作，它必须与 GE Hydran 201Ti 智能变送器 (Intelligent Transmitter) 配合使用。Hydran 201Ti 变送器会直接安装在变压器的油阀上，连续采样绝缘油并分析其中溶解的复合故障气体（主要是氢气H2，对一氧化碳CO、乙炔C2H2、乙烯C2H4等也有灵敏度），并将数据传输给 201CI-1 控制器。

GE 201CI-1 的主要功能包括：

1. 实时气体水平显示：通过其内置显示屏，清晰地显示来自201Ti变送器的气体浓度值（ppm）。这使得现场人员可以直观地了解变压器的运行状况。
2. 多级报警功能：它提供高（Gas Hi）和高高（Gas Hi-Hi）两级气体浓度报警，以及系统故障报警 (Fail Alarm)，包括电源故障、通信丢失等。这些报警可以通过继电器触点输出，连接到外部报警系统或DCS。
3. 模拟量输出：提供隔离的4-20mA模拟量输出，范围通常是0-2000 ppm，可以直接接入DCS、SCADA系统或历史数据采集系统，实现远程监控和数据分析。
4. 网络通信能力：配备RS-232本地端口和RS-485通信端口（支持Modbus或Hydran协议），允许控制器与SCADA系统、PC或其他Hydran控制器进行网络通信，甚至可以通过可选的调制解调器进行远程访问和软件升级。一个201CI-1可以监测一个201Ti变送器，而多个201CI-1或201Ti可以通过RS-485网络互联，形成更大规模的监测网络。
5. 坚固的工业设计：201CI-1 控制器封装在一个NEMA 4X（IP66）防护等级的仪表柜中，具备出色的防尘、防水和防腐蚀能力，非常适合户外或恶劣的工业环境安装。

总而言之，GE 201CI-1 在电力变压器预测性维护和资产管理中扮演着至关重要的角色，它通过持续的在线DGA监测，帮助电力公司和工业用户及时发现变压器内部潜在的电气或热故障，避免重大事故，延长设备寿命，并优化维护策略。

GE 201CI-1 (Hydran 201Ci-1) 技术规格

主要特点和优势

专门用于变压器DGA在线监测： GE 201CI-1 (Hydran 201Ci-1) 最显著的特点就是其高度专业化的应用——作为GE Hydran 201i系统中的核心控制器，专门用于电力变压器的溶解气体分析 (DGA) 在线监测。它与安装在变压器本体上的Hydran 201Ti智能变送器紧密配合，实现对变压器油中关键故障气体（如氢气、一氧化碳、乙炔、乙烯等复合气体）的连续、实时测量。这种专注于变压器健康状况的监控，能够早期发现绝缘故障、局部放电、过热等潜在问题，从而避免突发性故障和非计划停机，大幅提升电力资产的可靠性和运行效率。

坚固的工业级防护与宽广适用性： 这款控制器采用NEMA 4X (IP66) 等级的加热型仪表柜设计，这赋予了它出色的防尘、防水、防腐蚀能力，使其能够直接在户外或恶劣的工业环境中安装，而无需额外的防护措施。内置的加热板确保了内部电子元件在低温环境下也能稳定工作。这种坚固耐用的工业级设计，使其成为发电厂、变电站等关键基础设施中理想的选择，大大减少了对安装环境的要求，降低了部署成本，并确保了设备在各种极端条件下的长期稳定运行。

多功能信号输出与灵活通信： 201CI-1 提供了丰富的信号输出和通信接口，以满足不同集成需求。它拥有隔离的4-20mA模拟量输出，可以直接连接到DCS (分布式控制系统)、SCADA (数据采集与监控系统) 或其他PLC系统，实现远程监控和集成。同时，它具备多级报警继电器输出（高/高高气体报警，以及系统故障报警），可以直接驱动外部报警灯或蜂鸣器。更重要的是，其RS-232和RS-485通信端口（支持Modbus RTU或Hydran协议）允许设备接入现有网络，实现远程数据访问、历史数据下载和配置管理，甚至可以构建多达128个变送器的大型监测网络，大大提升了系统的可管理性和可扩展性。

本地显示与用户友好操作： 尽管支持强大的远程通信功能，GE 201CI-1 仍然保留了用户友好的本地人机界面。其背光LCD显示屏可以清晰显示实时气体浓度值、报警状态、趋势数据等关键信息。通过直观的6个按键，现场操作人员可以直接在设备旁进行查看、配置和故障排除，无需连接外部电脑或手持设备。这对于快速响应现场情况和进行日常巡检非常方便，提升了操作效率，确保了变压器状态的及时掌握。

The GE 201CI-1 (Hydran 201Ci-1) stands out for its highly specialized function as a single-channel controller within the GE Hydran 201i system for online Dissolved Gas Analysis (DGA) monitoring of power transformers. Its primary advantage is its ability to continuously measure and display composite fault gases (primarily H2, but also sensitive to CO, C2H2, and C2H4) in transformer insulating oil, working in conjunction with the Hydran 201Ti Intelligent Transmitter. This real-time monitoring capability enables early detection of incipient electrical or thermal faults within the transformer, thereby preventing catastrophic failures, minimizing unplanned downtime, and significantly extending asset lifespan through proactive maintenance.

The controller’s rugged industrial design with NEMA 4X (IP66) enclosure rating ensures exceptional durability and resistance to dust, water, and corrosion. Equipped with an internal heater, it’s designed for outdoor installation and reliable operation across a wide range of ambient temperatures, making it perfectly suited for harsh utility and industrial environments without requiring additional protective enclosures.

Furthermore, the 201CI-1 offers versatile signal output and communication options. It provides isolated 4-20mA analog outputs for seamless integration with plant DCS/SCADA systems, allowing for remote trending and analysis. It also features multi-level alarm relay outputs (High/High-High gas alarms and system fault alarms), which can trigger external warning systems. Its RS-232 and RS-485 communication ports (supporting Modbus RTU or Hydran protocols) enable robust networking capabilities, allowing for remote data access, configuration, and the creation of extensive monitoring networks of up to 128 transmitters. Despite its advanced connectivity, it maintains a user-friendly local interface with a backlit LCD and intuitive push-buttons for on-site data viewing, configuration, and troubleshooting, ensuring operational convenience and immediate access to critical transformer health information.

应用领域

GE 201CI-1 (Hydran 201Ci-1) 作为变压器溶解气体分析 (DGA) 在线监测系统的重要组成部分，其应用领域非常明确且关键，主要集中在与电力变压器健康管理和维护相关的各个环节。

1. 电力传输与变电站：这是其最核心的应用场景。在各种电压等级的变电站中，电力变压器是连接发电、输电和配电网络的关键设备。201CI-1配合201Ti变送器，对变压器进行24/7不间断的DGA在线监测，为变电站运维人员提供变压器内部绝缘状态的实时“体检报告”，帮助他们预测故障、安排预防性维护，避免突发性停电事故。
2. 发电厂：无论火力、水力、核能还是新能源发电厂，其内部都有大量的升压变压器和厂用变压器。这些变压器的健康直接关系到电厂的发电效率和安全运行。201CI-1的部署能有效监控这些关键变压器，确保电厂电力输出的连续性和稳定性。
3. 大型工业企业与数据中心：拥有大型工业负荷或对供电可靠性要求极高的数据中心，通常会配备高压变压器。这些变压器一旦发生故障，将导致巨大的经济损失。201CI-1为这些企业提供变压器内部故障的早期预警，帮助他们制定更加精准的维护计划，最大限度地减少非计划停机时间。
4. 轨道交通与基础设施：铁路、地铁等交通领域使用的牵引变压器，以及大型基础设施项目中的专用变压器，同样受益于DGA在线监测。201CI-1的工业级设计使其能够适应这些特殊环境，保障供电稳定。
5. 变压器制造商与服务商：在变压器的出厂测试、现场安装调试以及后续的运行维护服务中，201CI-1可以作为重要的诊断工具，用于验证变压器运行性能和评估其寿命。

简而言之，只要是涉及电力变压器的运行和维护，尤其需要实时、连续监控其内部绝缘状态以实现预测性维护的场合，GE 201CI-1 都是不可或缺的“健康守护者”。

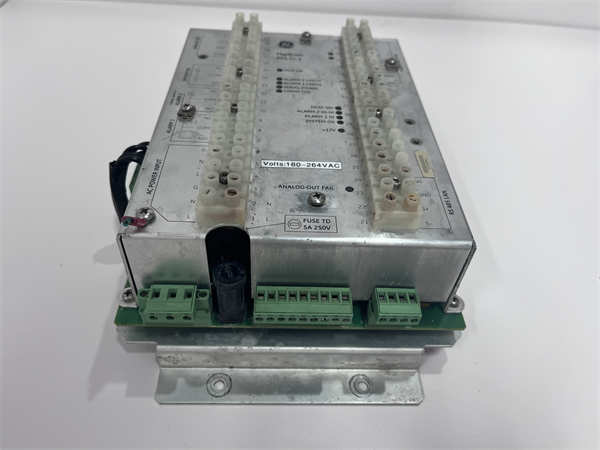

GE 201CI-1

相关产品

GE 201CI-1 (Hydran 201Ci-1) 作为GE Hydran 201i DGA在线监测系统的核心组件，它通常会与以下这些“兄弟姐妹”一起工作，共同构建起完整的变压器健康管理解决方案：

• GE Hydran 201Ti 智能变送器 (Intelligent Transmitter)：这是 201CI-1 的“搭档”，它直接安装在变压器油阀上，负责从油中连续采样并分析溶解的故障气体。201CI-1 必须与至少一个201Ti变送器配合使用。
• GE Hydran 201Ci-C 多通道控制器 (Multi-channel Controller)：这是一款可以管理1到4个201Ti变送器的控制器，它更侧重于数据汇聚和网络通信，通常不带本地显示或报警触点，适用于集中管理多个变送器的情况。
• GE Hydran 201Ci-4 四通道控制器 (Four-channel Controller)：类似于201Ci-C，也是多通道控制器，可能在显示、报警或通信功能上有所侧重。
• GE DGA 监测系统的数据管理软件：例如GE的Perception软件，用于从多个Hydran设备收集、存储、分析DGA数据，并生成趋势图、报告和报警信息，实现更高级别的资产管理。
• 电力变压器：这是所有Hydran 201i系统组件所要监测的核心资产。
• SCADA/DCS 系统：这些是上层的控制和监控系统，201CI-1通过模拟量输出和串行通信接口将DGA数据传输给它们，实现与电力调度或自动化网络的集成。
• 通信模块/调制解调器：如果需要通过远程网络（如拨号、以太网或蜂窝网络）访问201CI-1，可能需要额外配置相应的通信模块或工业调制解调器。

安装与维护

安装前准备：在您准备安装 GE 201CI-1 (Hydran 201Ci-1) 这款“变压器健康管家”之前，有几个“硬核规矩”您可得牢记在心，这直接关系到设备能否安全稳定运行，人身安全能否得到保障！首先，断电与挂牌：这是最最关键的一步！务必确保变压器及其相关回路的电源都已彻底切断，并且按照您工厂的安全规程执行了严格的LOTO（上锁/挂牌）程序，以防任何意外通电。其次，环境核查：尽管 201CI-1 拥有NEMA 4X防护等级，但在安装前仍需确认安装位置的环境条件是否符合产品规范，如避免剧烈震动、强腐蚀性气体等极端情况。确保安装牢固，通常建议安装在防震结构上或使用减震支架。再者，接线图与信号匹配：仔细对照设备的最新接线图，确保201CI-1与Hydran 201Ti变送器之间的通信线缆连接正确无误，并且电源线、模拟量输出线和报警触点线缆都符合电气规范和系统设计要求。特别是模拟量输出和报警触点的接线，要确保与SCADA/DCS或外部报警设备的输入类型匹配。

维护建议：要让您的 GE 201CI-1 (Hydran 201Ci-1) 这块“预警专家”长期稳定地为您“服役”，定期的预防性维护那是必不可少的“保养秘籍”！首先，定期清洁：尽管是NEMA 4X外壳，但灰尘和污垢仍可能积聚在外部，影响散热或遮挡指示灯。建议定期使用软布擦拭外壳表面，并检查所有通风口是否畅通。其次，LED指示灯与日志监控：定期检查控制器面板上的LED指示灯（如电源、系统OK、报警指示灯等），确保其状态正常。通过本地显示屏或远程通信接口，定期查看系统日志和报警历史记录，关注是否有异常事件发生，如通信中断、传感器故障等，做到早发现、早解决。再者，通信与报警功能测试：定期进行通信链路测试，确保201CI-1与201Ti变送器之间、以及与SCADA/DCS系统之间的通信畅通无阻。定期测试报警功能，通过模拟或强制方式触发高、高高气体报警和故障报警，验证报警继电器触点和外部报警系统的功能完好。最后，传感器与校准：虽然201CI-1是控制器，但它的数据源是201Ti变送器。遵循GE推荐的201Ti变送器维护和校准周期，确保数据源的准确性，这将直接影响201CI-1显示和输出数据的可靠性。
