GE 1S420ESWBH3A 工业以太网IONet交换机

描述

GE IS420ESWBH3A是一款高性能的工业级以太网IONet交换机，专为GE的Mark VIe和Mark VIeS安全控制系统设计。这款交换机是GE分布式控制系统中的关键网络组件，旨在提供实时、高可靠性的数据通信，以满足工业自动化和安全应用的严苛需求。IS420ESWBH3A配备16个10/100Base-TX铜质RJ-45端口，支持全双工和半双工自动协商功能，确保与各种工业设备的兼容性。它不包含光纤端口，专注于纯铜缆连接，并具备强大的数据包缓冲能力，尤其擅长处理多播和广播数据流，从而维持IONet网络在高速和高负载下的稳定性和性能。作为Mark VIe系统的重要组成部分，GE IS420ESWBH3A确保了控制器与I/O模块之间以及系统内部各组件之间的数据流畅传输，对保障燃气轮机、蒸汽轮机等关键设备的连续、安全运行至关重要。

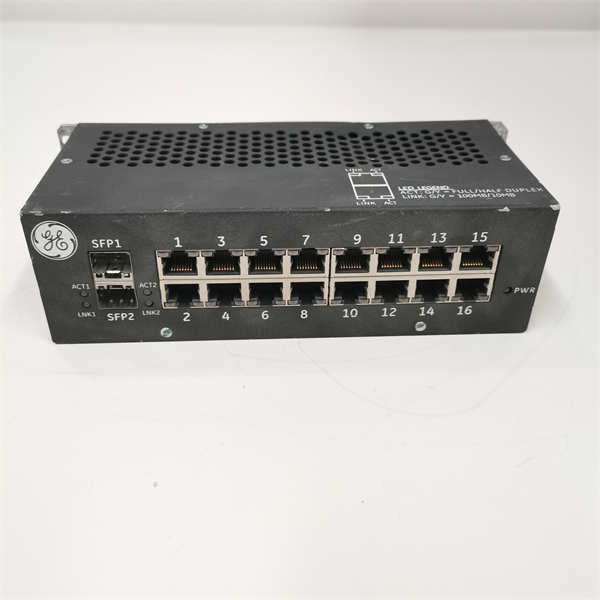

GE 1S420ESWBH3A

技术规格

产品型号：IS420ESWBH3A

制造商：GE(General Electric)

产品类型：工业以太网IONet交换机

系列：Mark VIe/Mark VIeS控制系统

端口类型：16个10/100Base-TX铜质RJ-45端口

光纤端口：无

通信协议：IEEE 802.3,802.3u,802.3x(以太网标准)

自适应功能：10/100Mbps速度自协商,全/半双工自协商,HP-MDIX自动感应

电源输入：24/28 VDC(最大1 A)

冗余电源：支持双独立电源输入(二极管或门)

缓冲区：最小256 KB

MAC地址表：4K MAC地址

冷却方式：对流冷却(无风扇)

工作温度：-40°C至70°C(-40°F至158°F)

安装方式：DIN导轨或面板安装

LED指示灯：链路状态(Link Presence),活动状态(Activity),双工模式(Duplex),速度(Speed),电源状态(Power)

主要特点和优势

GE IS420ESWBH3A工业以太网IONet交换机作为Mark VIe控制系统中的核心网络设备，具备以下显著特点和优势，为工业应用提供了坚实可靠的网络基础。

高端口密度与灵活连接：IS420ESWBH3A提供16个10/100Base-TX铜质RJ-45端口，这使得它能够连接大量的I/O模块、控制器以及其他网络设备，有效扩展了控制系统的网络覆盖范围。这种端口配置特别适用于需要大量铜缆连接的工业现场，简化了布线和系统集成。

专为工业环境设计：GE IS420ESWBH3A具有宽泛的工作温度范围（-40°C至70°C），并采用无风扇的对流冷却设计，使其能够在极端的工业环境中稳定可靠地运行，例如在多尘、振动或温度波动较大的场所。其坚固的设计确保了在恶劣工况下的长期性能。

实时性能与数据缓冲能力：该交换机专为实时工业控制系统优化，能够有效缓冲多播和广播数据包，确保关键控制数据的优先传输和无损递送。这种能力对于维持GE Mark VIe系统对时间和同步性要求高的控制精度至关重要，显著提升了系统的响应速度和稳定性。

高可靠性与冗余电源：IS420ESWBH3A支持双独立电源输入，并通过二极管或门电路实现电源冗余，这意味着即使一路电源发生故障，交换机也能继续正常运行，从而大大提高了系统的可用性和可靠性，避免因网络设备故障导致的生产中断。

易于诊断与维护：GE IS420ESWBH3A的每个端口都配有清晰的LED指示灯，用于显示链路状态、活动、双工模式和速度。这些直观的指示灯大大简化了现场故障诊断，使操作人员能够迅速识别网络问题，减少停机时间。同时，其DIN导轨或面板安装方式也方便了安装和更换。

与Mark VIe系统无缝集成：作为GE Mark VIe和Mark VIeS控制系统的指定组件，IS420ESWBH3A能够与GE的控制器和I/O模块无缝协作，提供稳定、高效的IONet通信骨干，是构建高性能、高安全等级自动化系统的理想选择。

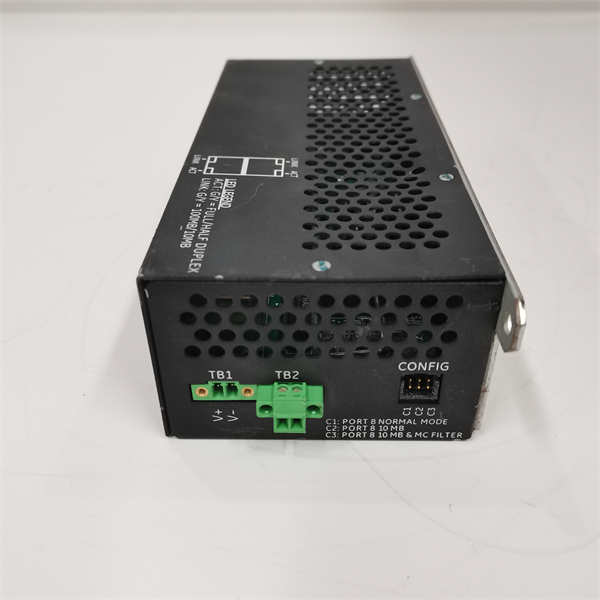

GE 1S420ESWBH3A

应用领域

GE IS420ESWBH3A工业以太网IONet交换机凭借其坚固耐用的工业设计、高性能的实时通信能力和高可靠性，广泛应用于对网络稳定性和数据传输精度有极高要求的关键工业领域。在电力行业，它是燃气轮机、蒸汽轮机和联合循环电厂自动化控制系统的核心网络设备，用于连接控制器、I/O模块和操作员站，确保发电机组的精确控制和保护。

在石油和天然气行业，IS420ESWBH3A被部署在管道传输、炼油厂和天然气处理厂，为分布式控制系统提供稳健的网络基础设施，支持实时数据采集和控制指令的快速传输。在冶金行业，如钢铁生产线中，它连接着控制系统和各种现场设备，确保生产过程的顺畅和高效。此外，对于需要高可靠性网络通信的工业基础设施，如大型自动化仓库、水处理厂和化工生产设施，GE IS420ESWBH3A也能提供理想的网络解决方案，其在Mark VIeS安全系统中的应用更彰显了其在关键安全控制场景中的重要作用，保障了人员和设备的安全。

相关产品

与GE IS420ESWBH3A工业以太网IONet交换机相关联的其他产品型号主要包括：

IS420ESWAHXA系列：例如IS420ESWAH1A，这是GE Mark VIe系列中8端口的以太网IONet交换机，可能带有或不带光纤端口，与IS420ESWBH3A的区别主要在于端口数量和是否有光纤接口。

IS420ESWBH1A：此型号与IS420ESWBH3A同属于ESWB系列，但可能在硬件版本或特定功能上有所不同，例如可能包含一个多模光纤端口。

IS420ESWBH2A：ESWB系列中的另一个版本，可能包含不同数量或类型的光纤端口，或者在其他硬件特性上与IS420ESWBH3A有差异。

GE Mark VIe控制器模块：例如IS420UCSCH1A或IS420UCSBH1A，这些控制器通过IONet与IS420ESWBH3A连接，执行控制逻辑。

GE Mark VIe I/O模块：包括各种数字量和模拟量输入/输出模块（如IS200JPDAG1A、IS200STCIH1A等），这些模块通过IONet与控制器进行通信，并通常连接到IS420ESWBH3A交换机。

GE Mark VIe系列电源模块：如IS215UCPDH1A，用于为交换机和控制系统的其他组件提供稳定可靠的直流电源。

GE ControlST软件平台：用于配置、诊断和管理包括IS420ESWBH3A在内的Mark VIe系统所有组件的集成开发环境。

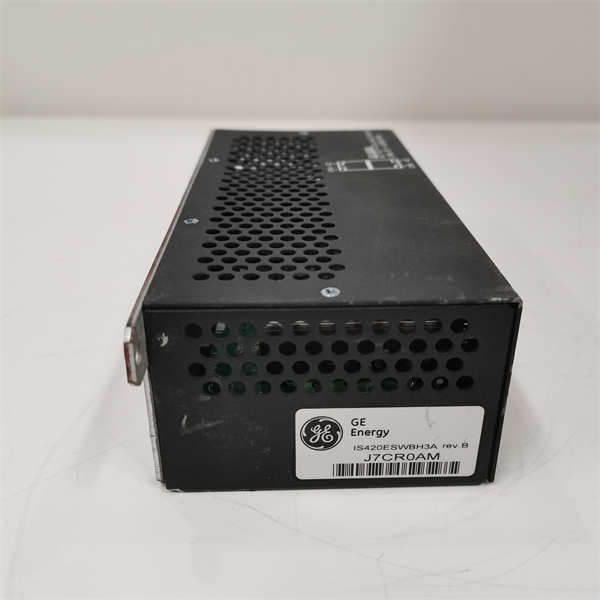

GE 1S420ESWBH3A

安装与维护

安装前准备：在安装GE IS420ESWBH3A工业以太网IONet交换机之前，务必参考GE官方的Mark VIe系统安装手册，并确保所有操作人员已接受适当的培训且遵循工业安全标准。首先，确认所有电源已完全断开，并采取必要的安全锁定/挂牌程序。选择一个符合环境要求（温度、湿度、振动）且具有足够散热空间的安装位置。IS420ESWBH3A支持DIN导轨或面板安装，确保安装表面平整且牢固，并已正确接地以防止电磁干扰。在连接16个RJ-45铜缆端口前，仔细检查所有以太网电缆是否符合Cat5e或更高标准，无损坏，并确保连接器插入到位且锁定，以保证网络通信的稳定性和可靠性。

维护建议：为确保GE IS420ESWBH3A交换机的长期稳定运行，建议采取以下维护措施：定期对控制柜内部进行清洁，特别是交换机周围，清除灰尘和污垢，因为IS420ESWBH3A采用无风扇设计，良好的对流散热至关重要。定期检查所有RJ-45端口的连接是否牢固，是否有松动或腐蚀迹象，并确保电缆弯曲半径符合规范，避免过度应力。通过观察交换机上的LED指示灯，可以快速判断端口的链路状态、活动和速度，这些是日常故障排除的关键信息。如果发现异常指示，应及时检查相关的电缆和连接设备。在进行任何维护操作或更换IS420ESWBH3A模块时，务必遵循制造商的指导，并在断电状态下进行，以保护设备和人员安全。

产品保障

GE对IS420ESWBH3A工业以太网IONet交换机的质量和性能提供全面的保障。
