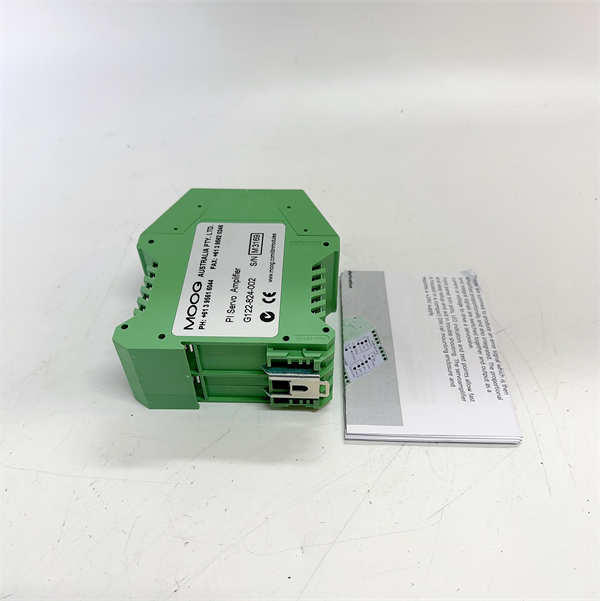

G122-824-002 MOOG 伺服放大器

Description

MOOG G122-824-002是一款高性能、用户可配置的P-I(比例-积分)伺服放大器，属于MOOG久经考验的G122系列伺服电子产品。这款MOOG G122-824-002专为闭环控制应用而设计，在需要精确控制力和运动的工业场景中发挥着至关重要的作用。MOOG G122-824-002能够接受多种输入信号，并产生相应的电流或电压输出，用于驱动比例阀和伺服阀，从而实现对液压或气动执行机构的精确控制。作为自动化系统中的关键组件，G122-824-002提供了比例、积分或比例-积分控制模式的选择，用户可以根据具体的应用需求进行灵活配置，优化系统的动态响应和稳态精度。其紧凑的DIN导轨安装设计和丰富的接口选项，使得MOOG G122-824-002能够方便地集成到各种工业控制系统中，为提升自动化水平和生产效率提供了可靠的解决方案。

G122-824-002 MOOG

技术规格

产品型号:G122-824-002

制造商:MOOG

产品类型:P-I伺服放大器

输入1:单端，可缩放至±100V，可选55ms滞后

输入2:单端，可选4-20mA(240Ω负载)或±10V(100kΩ标称电阻)

反馈输入:差分，可选4-20mA(240Ω负载)或±10V(±15V最大)

输出:可切换电压(±10V,最小负载200Ω)或电流(±5mA,±10mA,±20mA,±30mA,±50mA，最大±100mA)

供电电压:+24V标称(工作范围22-28V)

工作温度:0至+40°C

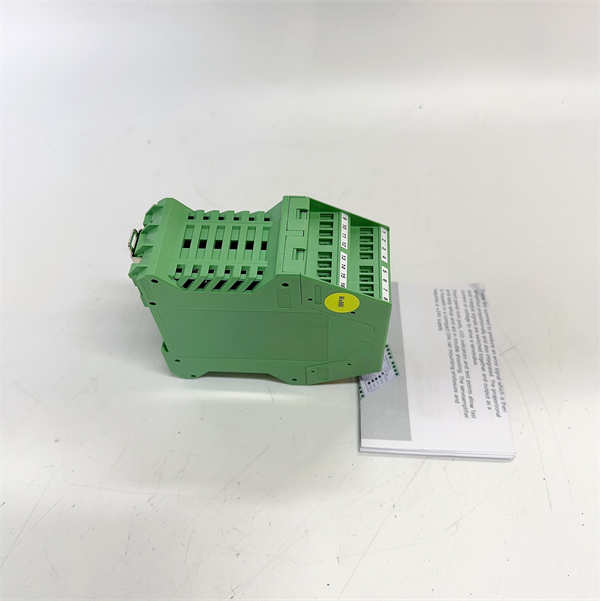

安装方式:DIN导轨

尺寸:100W x 108H x 45D(mm)

重量:约180g

使能输入:继电器，+24V 8mA(工作范围17-32V)

抖动频率:200 Hz固定频率，±10%阀驱动，可开关

主要特点和优势

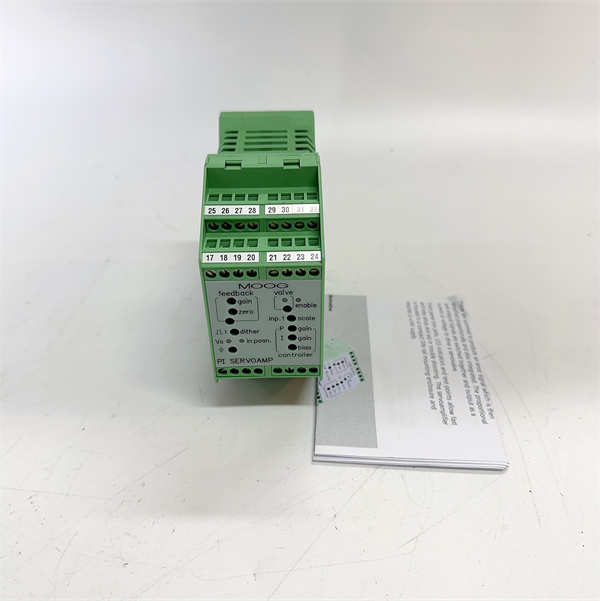

MOOG G122-824-002 P-I伺服放大器以其卓越的性能和灵活的配置选项，在工业自动化领域展现出显著的优势。其比例(P)、积分(I)或比例-积分(P+I)控制模式可切换功能，允许用户根据不同的应用需求选择最合适的控制策略，从而优化系统的动态响应和稳态误差。该放大器提供了两个单端输入和一个差分反馈输入，其中输入2更增加了4-20mA电流信号的支持，使其能够更好地适应各种工业传感器和控制信号。MOOG G122-824-002的反馈放大器具备可调的零点和增益，并支持通过外部元件实现微分(速度)反馈，进一步提升了系统的控制精度和稳定性。此外，其输出级可配置为电压或电流输出，并提供多种电流输出范围选择，能够驱动各种规格的比例阀和伺服阀。用户友好的前面板配备了LED指示灯和测试点，方便进行快速设置和故障排除。紧凑的DIN导轨安装方式和宽泛的供电电压范围，则简化了G122-824-002在各种工业环境中的集成和应用。新增的输出步进按钮，则为回路优化提供了便利。

G122-824-002 MOOG

应用领域

MOOG G122-824-002 P-I伺服放大器凭借其精确的控制性能和灵活的配置，广泛应用于各种工业自动化领域，尤其是在需要高精度液压或气动控制的闭环系统中。以下是一些典型的应用领域：

工业自动化机械：用于控制机床、注塑机、压铸机等设备的液压或气动执行机构，实现精确的位置、速度和力控制。

运动控制系统：应用于各种需要精确运动轨迹控制的场合，如机器人、包装机械、印刷机械等。

过程控制：在化工、制药、食品饮料等行业中，用于精确调节流量、压力、温度等工艺参数的伺服阀驱动。

能源行业：特别是在涡轮控制等应用中，MOOG G122-824-002能够处理4-20mA的命令和反馈信号，实现精确的控制。

测试设备：用于驱动液压或气动伺服阀，实现各种动态和静态的力、位移测试。

通用闭环控制系统：任何需要比例和/或积分控制作用的自动化系统中，G122-824-002都能提供可靠的驱动和控制能力。

相关产品

与MOOG G122-824-002 P-I伺服放大器相关的产品包括：

MOOG G122-824-001：这是G122-824-002的早期版本，G122-824-002在其基础上增加了4-20mA输入2选项、输出步进按钮并提升了热性能。

MOOG G122-829A001：另一款MOOG P-I伺服放大器，具有类似的功能和配置选项，可能在某些特性或接口上有所不同。

MOOG G123系列放大器：包括MOOG G123-814等双PWM放大器，用于驱动三位比例阀，常与G122-824系列伺服放大器配合使用，构建经济的闭环控制方案。

MOOG D660系列伺服阀：一种高性能直驱式伺服阀，常由G122-824-002等伺服放大器驱动，实现精确的流量和压力控制。

MOOG E760系列比例阀：一种电液比例阀，也可由G122-824-002驱动，用于工业自动化中的流量和压力控制。

MOOG伺服执行器：包括液压缸和伺服电机等，与伺服阀和伺服放大器组成完整的闭环控制系统。

安装前准备：在安装MOOG G122-824-002 P-I伺服放大器之前，请务必仔细阅读MOOG提供的安装手册，确保安装环境符合要求（如温度、湿度、电磁干扰等）。建议将G122-824-002安装在垂直的DIN导轨上，并确保其上下通风口没有被阻塞，以利于散热。使用带有压接式管状端子的屏蔽电缆进行所有连接，并在进入控制柜时进行可靠的接地处理，以提高抗电磁干扰能力。预留足够的电缆长度，以便在连接线缆的情况下可以方便地拔出模块，进行内部开关设置和维护操作。

维护建议：对MOOG G122-824-002 P-I伺服放大器的维护主要集中在保持其清洁和良好的电气连接。定期检查接线端子是否松动，确保信号和电源连接的可靠性。观察前面板的LED指示灯状态，以便及时发现并处理潜在的故障。避免在带电情况下插拔模块。如果需要更换保险丝，请务必使用规格相同的保险丝。建议定期检查控制系统的整体性能，包括反馈信号的准确性和执行机构的响应，以确保G122-824-002始终处于最佳工作状态。

G122-824-002 MOOG

产品保障

MOOG为其G122-824-002 P-I伺服放大器提供全面的质量保证。该产品在制造过程中经过严格的质量控制和测试，确保其在各种工业环境下的可靠运行。
