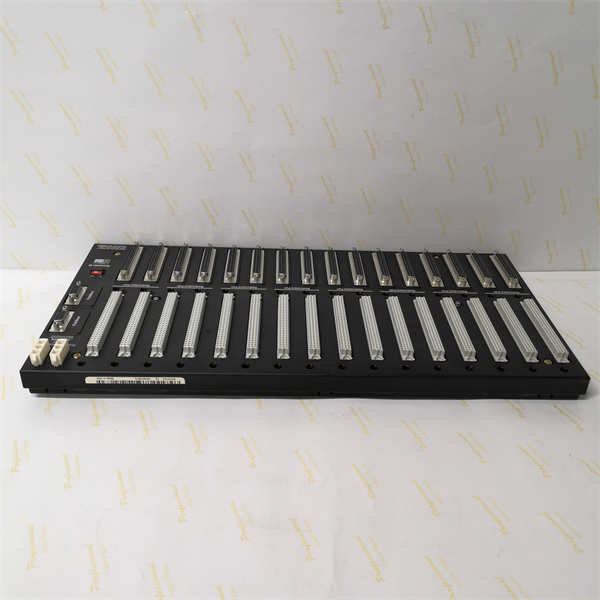

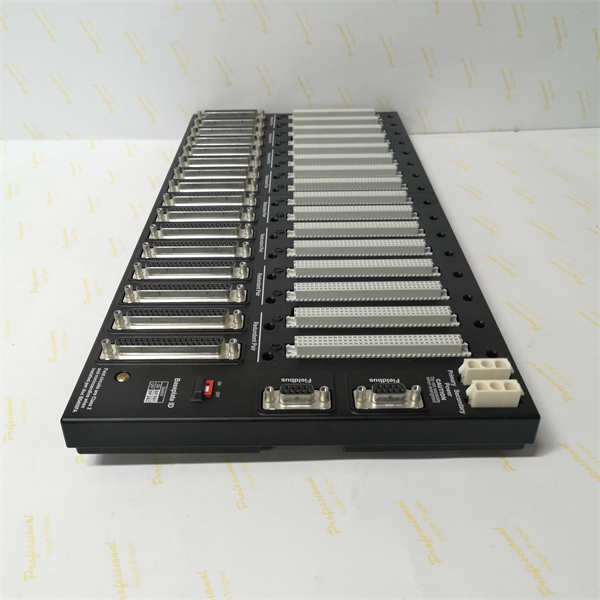

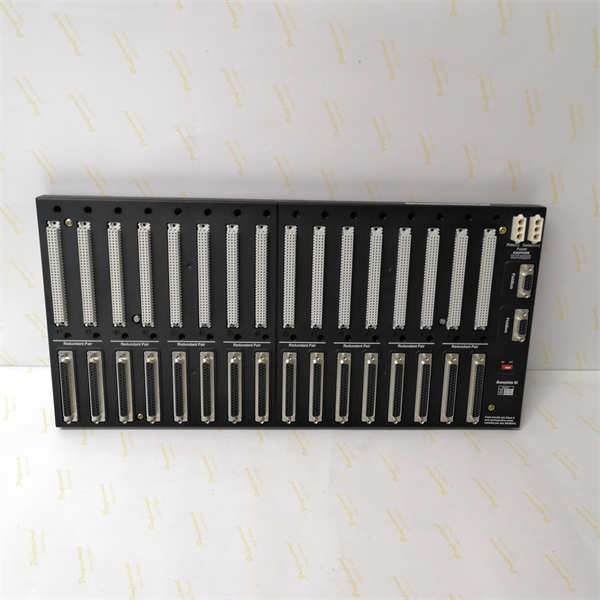

FOXBORO RH101AA Compact 200系列16槽水平基座板

描述

FOXBORO RH101AA是一款高性能的Compact 200系列16槽水平基座板(Horizontal Baseplate)。作为施耐德电气旗下福克斯波罗(Foxboro)Evo™过程自动化系统（并兼容现有的I/A Series®系统）的核心I/O子系统组件，RH101AA专为安装和连接多达十六个Compact 200系列现场总线模块(FBM)及其相关的现场信号端子而设计。

这款基座板在分布式控制系统(DCS)中扮演着至关重要的角色，它为Compact FBMs提供了一个坚固且可靠的通信背板和安装基础。它支持水平DIN导轨安装，具有紧凑的外形，能够有效节省控制柜空间并降低安装成本。RH101AA具备高可靠性、高可用性设计，内置冗余电源连接和冗余2 Mbps模块现场总线连接，确保即使在严苛的工业环境中也能提供持续、稳定的过程控制和监测。通过使用RH101AA，用户可以灵活地在工厂的战略区域部署输入/输出模块，从而显著减少现场布线，降低总拥有成本，并提高整个自动化系统的效率和响应速度。

技术规格

产品型号：RH101AA

制造商：FOXBORO(施耐德电气旗下)

产品类型：Compact 200系列16槽水平基座板

兼容模块：Compact 200系列现场总线模块(FBMs)

槽位数：16个Compact 200系列FBM位置

安装方式：水平DIN导轨安装或机架安装

通信接口：冗余连接到2 Mbps模块现场总线(HDLC协议)

供电：主/备24 VDC电源输入

输入电压范围：24 V dc+5%,-10%(冗余)

功耗：取决于安装的FBM模块

环境防护：工业级设计，适应恶劣环境

工作温度：典型值高达60°C(140°F)(取决于FBM模块)

兼容系统：Foxboro Evo™Process Automation System,现有I/A Series®系统

特点：支持简易/冗余FBMs,集成DIP开关用于基座板识别(Letterbug),支持热插拔FBMs

认证：符合适用的欧盟指令(CE标识)，欧洲EMC指令2014/30/EU(EN61326:2013 Class A Emissions and Industrial Immunity)

主要特点和优势

FOXBORO RH101AA基座板作为Compact 200系列I/O子系统的核心，具备多项关键特点和显著优势：

高密度I/O集成与空间优化：RH101AA提供16个Compact 200系列FBM槽位，在一个紧凑的水平安装空间内支持大量I/O点。这种高密度设计显著减少了控制柜的占地面积和重量，从而降低了设备成本和安装复杂性，尤其适用于空间有限的工厂环境。

卓越的系统可靠性和可用性：该基座板内置冗余电源连接和冗余2 Mbps模块现场总线(Module Fieldbus)连接。这种固有的冗余设计，结合Compact FBMs的高可用性特性，显著提升了整个I/O子系统的可靠性，确保即使在单点故障发生时，过程控制也能持续进行，最大限度地减少非计划停机时间。

灵活的分布式部署能力：RH101AA允许将I/O模块部署在工厂的战略区域，靠近现场设备。这有助于大幅减少现场布线长度和相关的桥架、导管安装成本，同时提高信号传输的实时性和抗干扰能力。

无缝兼容性和可扩展性：RH101AA完全兼容现有的Foxboro I/A Series®系统以及最新的Foxboro Evo™系统，保护了客户的现有投资。同时，它支持通过模块现场总线链轻松添加额外的基座板，无需中断系统运行，提供了极佳的系统扩展灵活性。

易于安装和维护：基座板采用水平DIN导轨安装，FBM模块可以热插拔，无需移除现场接线或中断电源和通信。这种设计极大地简化了安装、调试和日常维护任务，降低了运营成本。

适应恶劣工业环境：作为Foxboro 200系列I/O的一部分，RH101AA及其FBM模块设计坚固，能够抵御严苛的工业环境，如高温、潮湿和Class G3(ISA S71.04)级的污染，确保在恶劣条件下长期稳定运行。

应用领域

FOXBORO RH101AA基座板作为Foxboro Evo™过程自动化系统Compact 200系列I/O子系统的核心，广泛应用于各种对过程控制精度、可靠性和分布式能力有高要求的工业领域：

石油和天然气：在炼油厂、石化工厂、海上钻井平台、天然气处理和管道运输中，用于控制和监测复杂的工艺单元，如蒸馏塔、反应器、压缩机站和阀门组，实现高效、安全的生产操作。

电力生产：在火力发电、核电、水力发电和新能源电厂中，用于控制锅炉、汽轮机、发电机组以及燃料处理和水处理系统，确保电力生产的稳定性和效率。

化工和特殊化学品：管理复杂的批处理和连续生产过程，控制反应器、混合器和分离设备中的温度、压力、流量和成分，确保产品质量和工艺安全。

生命科学和制药：在制药生产线中，用于精确控制批次混合、发酵、纯化和包装过程，确保符合严格的GMP（良好生产规范）和监管要求。

金属、采矿和矿物：在钢铁厂、有色金属冶炼厂、矿山和矿物加工厂中，用于控制和监测烧结、冶炼、轧制和物料输送等关键工艺。

水和废水处理：自动化管理水处理厂和污水处理厂的泵站、阀门、过滤和消毒过程，确保水质达标和运行效率。

食品和饮料：在食品加工、饮料生产和包装工厂中，用于控制混合、巴氏杀菌、灌装和清洁等过程，确保产品质量和食品安全。

通过将RH101AA部署在靠近现场设备的战略位置，这些行业可以显著减少布线成本，提高系统的响应速度，并增强整个过程控制系统的可靠性。

相关产品

与FOXBORO RH101AA 16槽水平基座板相关的产品主要包括Foxboro Evo™Process Automation System的其他核心组件、各种Compact 200系列现场总线模块(FBMs)、供电模块以及相关的软件和附件。

Compact 200 Series FBMs:这是安装在RH101AA上的核心模块，包括各种模拟量输入(AI)、模拟量输出(AO)、数字量输入(DI)、数字量输出(DO)以及特殊功能FBMs（如热电偶、RTD输入FBMs等），例如：

FBM201:模拟量输入FBM

FBM202:数字量输入FBM

FBM203:模拟量输出FBM

FBM204:数字量输出FBM

FBM230/231:通用I/O FBMs

Fieldbus Communication Modules(FCMs):例如FCM2F,用于在控制处理器(FCP)和Compact 200系列基座板链之间建立2 Mbps模块现场总线通信。

Foxboro Evo™Control Processors(FCPs):如FCP280、FCP270或ZCP270，这些控制器负责执行控制策略，并通过FCMs与RH101AA上安装的FBMs通信。

Foxboro Evo™System Software:整个过程自动化系统的软件平台，包括组态工具、HMI（人机界面）、历史数据管理和报警管理等功能，用于配置RH101AA及其FBMs。

Compact 200 Series I/O Termination Assemblies(TAs):与FBMs配合使用的现场接线端子板，通过专用电缆连接到基座板上的FBMs。

Power Supplies:为RH101AA和其上的FBMs提供24 VDC电源，如FPS480-24,FPS400-24,FPS240-24,或FPS120-24。

Module Fieldbus Cables:用于连接基座板之间的2 Mbps HDLC冗余串行总线的屏蔽双绞线电缆。

Fieldbus Baseplate Terminators/Splitters:如RH916RB，用于终止或分割模块现场总线链。

Enclosures:各种类型的机柜，提供不同级别的环境保护，用于安装RH101AA和其他200系列设备。

安装与维护

安装前准备：

查阅文档：在安装FOXBORO RH101AA基座板前，务必详细查阅施耐德电气(Foxboro)提供的相关产品规格表(PSS，例如PSS 31H-2C200)和安装手册。了解其物理尺寸、安装要求、电气连接图和环境限制。

安全措施：确保所有相关设备电源已断开，并遵循所有工厂和行业安全规范，包括锁定/挂牌(LOTO)程序，以防止意外触电或设备启动。

环境检查：确认安装位置符合RH101AA的环境要求，包括温度、湿度、振动和EMC标准。确保安装位置有足够的空间用于布线、散热和未来的维护。

ESD防护：在处理任何电子模块时，严格遵守静电放电(ESD)防护措施，佩戴防静电腕带和手套，以防止静电损坏敏感元件。

工具和附件：准备好必要的安装工具、DIN导轨、螺钉、以及适用于电源和现场总线连接的兼容电缆。

接线规划：提前规划好电源线、模块现场总线电缆和连接到I/O端子板的现场信号电缆的走线，确保符合电缆管理规范。

维护建议：

定期检查：定期检查RH101AA基座板和其上安装的FBMs的物理状况。检查是否有灰尘堆积、连接松动、腐蚀或任何物理损坏迹象。

清洁：保持基座板和控制柜内部清洁，清除灰尘和杂物，确保良好的散热和防止电气故障。

连接确认：定期检查所有电源连接和现场总线电缆连接，确保其牢固可靠。

温度监控：确保控制柜内部温度保持在RH101AA规定的工作温度范围内，防止过热导致设备损坏。

LED指示灯检查：观察基座板和FBM模块上的LED指示灯，它们通常提供电源状态、通信状态和模块状态的诊断信息。

系统诊断：利用Foxboro Evo™系统的诊断工具和软件，定期检查I/O子系统的运行状态，识别潜在的通信问题或模块故障。

备件管理：维护关键备件库存，如备用RH101AA基座板或常用的FBM模块，以应对可能的模块故障，缩短停机时间。

专业维护：任何涉及RH101AA的复杂故障排除或更换操作应由经过施耐德电气(Foxboro)培训的专业技术人员进行。

产品保障

我们对FOXBORO RH101AA 16槽水平基座板的卓越品质和行业领先的可靠性提供坚实的产品保障。
