FOXBORO RH101AA：这块16槽位紧凑型200系列底板，是 Foxboro DCS 系统里的“骨架”！它为Fieldbus模块 (FBMs) 提供可靠的安装平台和高速通讯背板，支持多达16个FBM模块，通讯速率：2 Mbps，供电电压：24V DC（冗余可选）。专为减少现场布线，提升系统可靠性和I/O密度而生。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！
FOXBORO RH101AA 产品概述
兄弟们，今天咱要好好聊聊这块 FOXBORO RH101AA 模块！这东西在 Foxboro DCS（分布式控制系统，Distributed Control System）里，那可是个“地基”一样的存在。它不是什么花里胡哨的控制板卡，而是FOXBORO Compact 200 Series 16槽位水平安装底板，说白了，就是用来安装咱们高性能的Compact 200系列Fieldbus模块 (FBMs) 的“大本营”。你把它想象成一个高密度I/O（输入/输出，Input/Output）模块的“插座板”，它提供了电源、通信背板和稳固的物理安装平台，让那些负责采集现场信号、执行控制指令的FBM模块能安安稳稳地工作。
这块 FOXBORO RH101AA 最牛的地方，就是它能够将多达16个Compact 200系列FBM模块集中管理，大大提升了I/O密度，而且支持水平DIN导轨安装，这在空间紧张的控制柜里简直是“救星”！它不仅仅是个简单的物理连接器，内部集成了冗余的电源轨道和2 Mbps的模块现场总线 (Module Fieldbus) 通信通道，这意味着它从根本上提升了整个I/O子系统的可靠性和数据传输速度。无论是小规模的DCS系统，还是庞大的Foxboro Evo™ 系统甚至传统的I/A Series® 系统，只要你需要将现场I/O点分布式部署，同时又想最大限度地减少现场布线和安装成本，那么 FOXBORO RH101AA 就是那个能帮你“四两拨千斤”的核心组件。它让你的DCS系统更加紧凑、高效，而且维护起来也更方便，真正做到了“省心又省钱”！

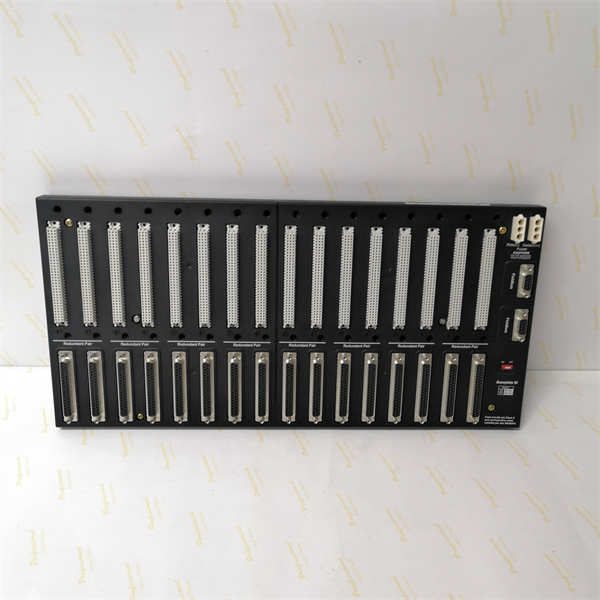

FOXBORO RH101AA
FOXBORO RH101AA 技术规格
| 参数名称 | 参数值 |
| 产品型号 | RH101AA |
| 制造商 | FOXBORO (Schneider Electric旗下品牌) |
| 产品类型 | 16槽位水平安装底板 (Baseplate) |
| 兼容模块 | FOXBORO Compact 200 Series Fieldbus Modules (FBMs) |
| I/O容量 | 支持多达16个FBM模块 |
| 通讯协议 | 2 Mbps HDLC (Module Fieldbus) |
| 通讯通道 | 冗余串行总线 (Redundant Serial Bus) |
| 供电电压 | 24V DC (Primary and Secondary Power) |
| 安装方式 | 水平DIN导轨安装 |
| 自识别 | DIP开关用于底板识别 (Letterbug) |
| 热插拔支持 | 支持FBM模块的热插拔 (Hot Swappable) |
| 背板设计 | 无源背板 (Passive Backplane) |
| 环境防护 | 适用于恶劣工业环境 (Environmentally Rugged) |
主要特点和优势
老铁们，FOXBORO RH101AA 这块底板，能在工业自动化领域“吃得开”，那绝对不是靠“吹”，它有几把“真本事”，能让你的DCS系统“稳如泰山”！
首先，它最核心的优势就是卓越的I/O密度和空间优化 (Superior I/O Density and Space Optimization)。FOXBORO RH101AA 能够承载多达16个Compact 200系列Fieldbus模块 (FBMs)，这意味着你在一个紧凑的单元内就能管理大量的现场I/O点。对于那些控制柜空间寸土寸金的现场，这简直是“雪中送炭”！它的水平DIN导轨安装设计，不仅简化了安装过程，还最大限度地利用了安装空间，有效降低了安装成本和机柜尺寸。这种高密度的集成，无疑为现代工业控制系统带来了更高的灵活性和更小的“占地面积”。
其次，FOXBORO RH101AA 具备高可用性和冗余支持 (High Availability and Redundancy Support)。作为DCS系统的“基石”，可靠性是头等大事。这块底板内部集成了冗余的电源轨道和双路2 Mbps模块现场总线 (Module Fieldbus) 通信通道，这意味着即使其中一路电源或通信线路出现问题，系统也能无缝切换到备用通道，保证数据传输的连续性和控制的稳定性。而且，它支持FBM模块的热插拔 (Hot Swappable)，你可以在系统不停机的情况下更换故障模块，大大减少了停机时间 (Downtime) 和维护成本，确保了生产过程的持续运行。这种设计理念，简直就是为那些对系统可用性有极高要求的关键工业流程量身定制的。
再者，它的简化布线和增强系统可靠性 (Simplified Cabling and Enhanced System Reliability) 也是一大亮点。通过将多个FBM模块集中安装到一块底板上，并利用底板内部的无源背板 (Passive Backplane) 进行模块间的通信和电源分配，FOXBORO RH101AA 显著减少了现场I/O模块到控制器的布线量。这不仅简化了现场接线，降低了施工难度和潜在的接线错误，更重要的是，减少了大量外部线缆，也就意味着减少了潜在的故障点和电磁干扰 (Electromagnetic Interference, EMI) 的影响，从而从根本上提升了整个DCS系统的可靠性和信号质量。此外，它还能与Foxboro Evo™ Process Automation System和传统的I/A Series® 系统完美兼容，为用户提供了灵活的升级和扩展路径，真正做到“新老结合，高效稳定”。
The FOXBORO RH101AA baseplate is a cornerstone in industrial automation, earning its reputation through practical advantages that ensure the unwavering stability of your Distributed Control System (DCS).
Firstly, its primary strength lies in its superior I/O density and space optimization. The FOXBORO RH101AA can accommodate up to sixteen Compact 200 Series Fieldbus Modules (FBMs), allowing you to manage a significant number of field I/O points within a single, compact unit. This is particularly beneficial in control cabinets where space is at a premium, offering a practical solution to maximize utilization. Its horizontal DIN rail mounting design not only simplifies installation but also efficiently utilizes mounting space, leading to reduced installation costs and cabinet size. This high-density integration undoubtedly brings greater flexibility and a smaller footprint to modern industrial control systems.
Secondly, the FOXBORO RH101AA boasts high availability and redundancy support. As a foundational element of a DCS, reliability is paramount. This baseplate incorporates redundant power rails and dual 2 Mbps Module Fieldbus communication channels. This means that even if one power supply or communication line fails, the system can seamlessly switch to the backup channel, ensuring continuous data transmission and stable control. Moreover, it supports hot-swappable FBM modules, allowing you to replace faulty modules without shutting down the system. This significantly reduces downtime and maintenance costs, ensuring uninterrupted production processes. This design philosophy is truly tailor-made for critical industrial processes with stringent demands for system availability.
Finally, its simplified cabling and enhanced system reliability are also key features. By centrally mounting multiple FBMs onto a single baseplate and leveraging its passive backplane for inter-module communication and power distribution, the FOXBORO RH101AA substantially reduces the amount of field I/O wiring to the controller. This not only simplifies field wiring and reduces installation complexity and potential wiring errors but, more importantly, diminishes the reliance on numerous external cables. Fewer cables mean fewer potential failure points and less susceptibility to electromagnetic interference (EMI), thereby fundamentally enhancing the overall reliability and signal quality of the DCS. Furthermore, its seamless compatibility with the Foxboro Evo™ Process Automation System and legacy I/A Series® systems provides users with flexible upgrade and expansion paths, truly achieving “new and old integration for efficient stability.”
应用领域
你问 FOXBORO RH101AA 这块底板到底能用在哪儿？那可真是“无处不在，DCS核心”，但凡是需要稳定、高效、高密度I/O管理的Foxboro DCS系统，它都是个“关键支撑”！
首先，最典型的应用场景就是大型流程工业。无论是石油天然气（炼油、石化）、电力（火力发电、核电）、化工、制药，还是冶金、造纸、食品饮料等行业的大型DCS项目，FOXBORO RH101AA 都是核心的I/O载体。它能为这些复杂工业流程中的海量传感器（模拟量输入、数字量输入）和执行器（模拟量输出、数字量输出）提供稳定可靠的连接，确保控制回路的精准执行和整个生产过程的自动化管理。
其次，在对系统可靠性和可用性要求极高的关键基础设施领域，它的身影也随处可见。比如大型水处理厂、污水处理设施、轨道交通的供电系统、以及需要24/7不间断运行的工业自动化产线。FOXBORO RH101AA 凭借其冗余设计和高稳定性，保障了这些关键应用在极端条件下也能持续运行，最大限度地减少了因I/O故障导致的停机风险和经济损失。
再来，对于一些老旧的Foxboro I/A Series® 系统进行升级或扩展，FOXBORO RH101AA 也是个“香饽饽”。它能与现有系统兼容，允许用户逐步替换或增加新的Compact 200系列FBM模块，在不完全推翻原有投资的基础上，提升系统的性能和I/O密度。总而言之，只要你的现场需要一个FOXBORO原厂出品、性能卓越、坚固耐用、并且能够长期稳定运行的高密度I/O模块底板来支撑你的DCS系统，那么 FOXBORO RH101AA 绝对是你保障生产安全、提升运营效率的“不二之选”！

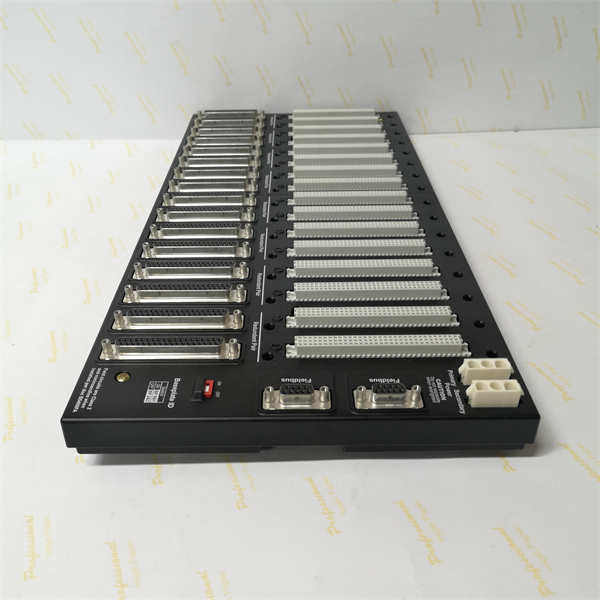

FOXBORO RH101AA
相关产品
既然咱们聊到了 FOXBORO RH101AA 这个紧凑型200系列底板，那你就得知道，它在Foxboro I/A Series® 和 Foxboro Evo™ DCS 系统里，可不是“单兵作战”，它有一系列的“战友”和它紧密配合，才能组成一套完整的控制解决方案。下面给你列举几个常见的相关产品：
- FOXBORO Compact 200 Series FBM模块：这是直接插在 FOXBORO RH101AA上的各种I/O模块，包括：
- FOXBORO FBM201/202 (模拟量输入，Analog Input)：采集现场温度、压力等信号。
- FOXBORO FBM203 (模拟量输出，Analog Output)：控制阀门、变频器等执行机构。
- FOXBORO FBM204 (数字量输入，Digital Input)：接收开关量信号。
- FOXBORO FBM217 (数字量输出，Digital Output)：输出开关量控制信号。
- 还有其他各种特殊功能FBM模块，如FBM205 (脉冲输入，Pulse Input)、FBM214 (HART输入，HART Input) 等。
- FOXBORO FCP280 / ZCP270 (控制处理器，Control Processor)：这些是DCS系统的“大脑”，通过模块现场总线与 FOXBORO RH101AA连接，进行控制逻辑的运算和执行。
- FOXBORO P0916RB (模块现场总线终端器，Module Fieldbus Terminator)：用于模块现场总线链的末端，确保通信信号完整。
- FOXBORO P0926KW / RH926KW (模块现场总线分离器/终端器，Module Fieldbus Splitter/Terminator)：用于更复杂的现场总线连接和分支。
- FOXBORO 电源模块 (Power Supply Modules)：如 FPS480-24, FPS400-24, FPS240-24 等，为 FOXBORO RH101AA及其FBM模块提供24V DC电源。
- FOXBORO I/O 终端组件 (Termination Assemblies, TAs)：通常是连接现场信号到FBM模块的接线端子板。
这些产品共同构建了Foxboro DCS系统强大的I/O子系统，而 FOXBORO RH101AA 则作为FBM模块的基石，确保了整个I/O架构的稳定、高效运行。
安装与维护
安装前准备: 老铁，安装像 FOXBORO RH101AA 这种关键的DCS底板，那可得拿出咱们做技术的那股子严谨劲儿，一步都不能马虎！首先，你得核对收到的 FOXBORO RH101AA 模块型号是不是完全匹配，包装有没有在运输过程中损坏，确保是全新的原厂正品，这可是后续稳定运行的“底气”。在动手操作之前，必须，必须，必须确认DCS系统相关部分的电源已经全部断开，并且严格执行“挂牌上锁”（Lockout/Tagout）的安全规程，这是重中之重，安全绝不能有丝毫马虎！同时，由于它是精密电子元件，对静电非常敏感，所以你还得做好静电防护 (ESD Protection) 措施，比如戴上防静电腕带。然后，根据控制柜内的空间和布线规划，选择合适的水平DIN导轨安装位置，确保周围有足够的散热空间。将 FOXBORO RH101AA 牢固地卡在DIN导轨上，确保没有晃动。接着，根据系统设计图和底板手册，将24V DC电源线（ Primary and Secondary Power）和模块现场总线通信线缆（Module Fieldbus Cable）正确、牢固地连接到底板上。特别注意电源线的极性以及通信线的屏蔽接地，确保接线正确、可靠，避免虚接、短路或接线错误，特别是涉及冗余的连接。所有连接必须符合当地电气规范和安全标准。
维护建议: 对于已经安装并投入使用的 FOXBORO RH101AA 底板，日常的“照料”更是重中之重，这直接关系到整个DCS系统的长期稳定运行和生产过程的连续性。你得定期对安装 FOXBORO RH101AA 的控制柜内部进行清洁，清除积聚的灰尘和污垢，确保良好的通风散热环境，因为过热是电子元件的“杀手”。定期检查底板上的所有FBM模块是否牢固地插在槽位中，是否有松动或接触不良的情况。虽然 FOXBORO RH101AA 支持FBM模块的热插拔，但在非必要情况下，应避免频繁插拔模块。同时，检查底板上的DIP开关设置是否正确，它用于底板识别，确保系统能正确识别该底板和其上的模块。最关键的，是得配合DCS系统的诊断工具和维护软件，定期查看 FOXBORO RH101AA 所在总线段的通信状态和FBM模块的运行状态。监控模块现场总线 (Module Fieldbus) 的错误计数，及时发现并解决通信异常。虽然底板本身是无源的，故障率相对较低，但任何连接或环境问题都可能影响其上的FBM模块。记住，任何涉及DCS系统的维护操作都必须严格遵循程序，由经过授权的专业人员执行，确保在不影响生产安全和系统稳定的前提下完成。
