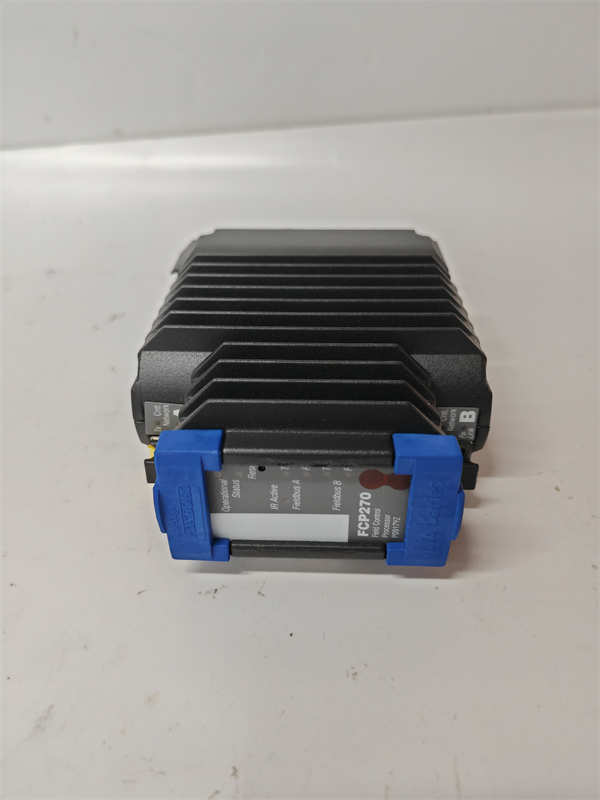

FOXBORO FCP270 P0917YZ 控制处理器 – 分布式DCS核心模块

描述

FOXBORO FCP270 P0917YZ：这是 Field Control Processor 270，24 VDC、8.5 W；存储：16 MB SDRAM + 32 MB Flash；接口：100 Mbps 光纤 Ethernet；最多支持32个200系列FBM，扩展至128 FBM（FEM100）；可选冗余双模块配置，是 Foxboro I/A 分布式控制系统里负责“逻辑运算、报警和通信”的核心处理器。

FCP270 P0917YZ 产品概述

这颗 FOXBORO FCP270 P0917YZ，就是 I/A Series / Evo 架构里的“现场主控卡”。它的设计理念是“贴近现场、贴近控制”，本地执行监管、顺序、定时、逻辑控制，采集数据和触发报警  。它支持直接连接最多 32 个 200 系列 FBM 模块；追加 FEM100 模块，可扩展到 128 FBM，灵活应对大型复杂系统 。高速光纤 100 Mbps Ethernet 让各单元间通讯畅通无阻 。

这货还可以配置成双模块冗余对拷，一块下线，另一块顶上的架构，可靠性秒级提升  。双光纤接口 The MESH 网络，环境适应能力好，铝壳抗震耐温，适合现场挂在 DIN 导轨里  。

Piece of cake 接线安装：插到标记FCP270的底板槽里，8.5 W功耗24 V供电，拧两颗螺丝稳稳当当。用红外给它赋 Letterbug ID，它就能上线 。

FOXBORO FCP270 P0917YZ

FCP270 P0917YZ 技术规格

主要特点和优势

贴近现场的逻辑执行
FCP270 P0917YZ 直接挂现场机柜，执行PID/TL/逻辑控制+报警处理，把指令动作和反馈信号都拉到最小闭环 。

可扩展FBM支持
标配驱32个 FBM，FEM100模块可让它驱动多达128个，总线扩展能力随系统伸缩。

故障冗余加持
双模块 Fault-tolerant 模式下，断一块继续在线运行，支持在线镜像和镜像更新，系统稳定性高  。

高速网络连接
100 Mbps 光纤 Ethernet 通讯，作为 The MESH 网络节点，直接接入高带宽控制网络。

坚固工业抗干扰
铸铝壳、DIN 安装、光隔离光纤，能抗 Class G3 环境电磁干扰，稳定性杠杠滴  。

简易安装维护
装插式卡片、两颗螺丝固定，配红外设置Letterbug，不断电替换故障卡。

英文技术摘要
The FOXBORO FCP270 P0917YZ is a Field Control Processor for I/A Series EVO DCS systems. Powered at 24 VDC and consuming 8.5 W, it delivers local control execution, alarming, and data acquisition. Equipped with 16 MB SDRAM and 32 MB flash, it supports up to 32 Fieldbus Modules (expandable to 128 with FEM100). The optional dual-module fault-tolerant design ensures uninterrupted operation, while high-speed 100 Mbps fiber Ethernet (The MESH) provides redundant communication paths. Housed in rugged cast aluminum, it suits industrial environments and fits DIN-rail enclosures.

应用领域

FCP270 P0917YZ 是各类分布式控制系统的“大脑”，适用场景包括：

过程控制：如炼化厂、化工厂、制药、食品行业的逻辑/报警集中控制

发电/水处理：处理PID环节、大型I/O采集、报警联动

场站/泵站自动化：贴近现场按控泵、阀、传感器

系统扩容升级：旧Foxboro系统升级单元，I/A Series Evo兼容

冗余高稳定系统：双模块并联+故障切换，保障零停机

FOXBORO FCP270 P0917YZ

相关产品

P0917YX FCP270 REV D/E：其他修订版本 CPU 卡，兼容性略有差异

FEM100：Fieldbus 扩展模块，用于支持128个 FBM

FBM200 系列：各种I/O或功能模块，用于连接传感器/执行器

Baseplates P0926HC / P0973CN：DIN 导轨底板，支持单/双模块安装

FCP270 Dual Pair：双模块冗余套装，增强系统可用性

安装与维护

安装前准备：
拆机前确认24 V DC电源已切，底板位置标记FCP270，插卡方向“咔哒”确定到位，拧紧两颗螺丝固定，配合红外设置 Letterbug，再接光纤网线接入 The MESH 网络。

维护建议：
模块支持在线替换（fault-tolerant），但建议常规维护在低产环境执行。检查LED状态、镜面、电源稳定状态；主备模块同步异常时可重启slave先，确保心跳一致。
