FOXBORO FBM242 RH916TA – 16通道离散量输出模块，工业控制核心！

描述

FOXBORO FBM242 RH916TA 是一款16通道离散量输出接口模块，属于Foxboro I/A Series分布式控制系统 (DCS) 的核心组件。它负责将控制系统发出的数字指令转换为实际的开关量信号，从而控制各种现场执行器，如继电器、指示灯、电磁阀等。该模块支持多种输出电压（15-60 VDC, 120 VAC/125 VDC, 240 VAC），每个通道都具备电气隔离功能，确保高可靠性和安全性。其坚固的设计使其适用于Class G3等严苛工业环境，并通过模块化基板进行安装，易于集成和维护。

产品详细说明

FOXBORO FBM242 RH916TA 产品概述

FOXBORO FBM242 RH916TA，一听这名字，就知道这是鼎鼎大名的Foxboro（现在隶属于施耐德电气）在工业自动化领域里的一款“硬核”产品。它是一款16通道离散量输出接口模块（Discrete Output Interface Module），是Foxboro I/A Series分布式控制系统（DCS）中至关重要的组成部分。

简单来说，这块模块就是DCS系统与工业现场执行器之间的“桥梁”和“翻译官”。DCS系统通过复杂的算法和逻辑运算，得出需要控制现场设备的指令，但这些指令是数字信号。而现场的执行器，比如各种电机、泵、阀门、指示灯、报警器等，通常需要通过开关量信号（开或关、有电或没电）来驱动。FBM242 RH916TA 的作用，就是将DCS控制器发出的数字指令，准确无误地转换成16路独立的开关量输出信号，并驱动这些现场设备执行相应的动作。

它的核心价值在于其强大的输出能力和卓越的可靠性。它支持多种常见的工业电压等级，包括15到60 VDC、120 VAC/125 VDC 和 240 VAC，这使得它能够适应不同类型的现场设备。更重要的是，FBM242 RH916TA 的每个输出通道都具备独立的电气隔离功能（Galvanic Isolation），这意味着每个输出回路都与其他回路以及系统地线之间是绝缘的。这种隔离设计极大地提高了系统的抗干扰能力，防止了现场设备故障对整个控制系统产生连锁反应，从而确保了工业过程的稳定性和安全性。

此外，FBM242 RH916TA 模块采用坚固耐用的设计，适用于包括Class G3（严苛环境）在内的各种工业工况，能抵抗灰尘、潮湿、振动和电磁干扰。它通常安装在模块化基板上，支持热插拔，方便系统的维护和扩展。它还可以执行简单的离散量I/O或梯形图逻辑程序，并提供故障安全（Fail-Safe）配置选项，进一步增强了系统的可靠性。

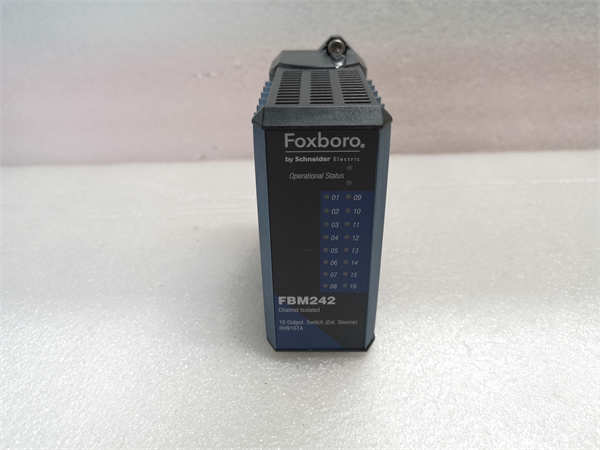

FOXBORO FBM242 RH916TA

FOXBORO FBM242 RH916TA 技术规格

主要特点和优势

FOXBORO FBM242 RH916TA 这款离散量输出模块，在工业自动化领域里能“挑大梁”，靠的就是它一系列实打实的特点和优势，让您的控制系统“稳定如山，精准如刀”！

首先，它最显著的特点就是多通道、多电压兼容的灵活输出能力。你想想看，一个复杂的工业现场，需要控制的设备那可是五花八门，有低压直流的指示灯，有中高压交流的电磁阀、继电器甚至接触器。FBM242 RH916TA 能够提供16个独立的输出通道，并且这些通道可以适应15-60 VDC、120 VAC/125 VDC 甚至 240 VAC 等多种电压等级的负载。这种强大的兼容性，意味着您可以用一块模块搞定多种输出需求，大大简化了系统设计和备件管理，让布线和维护都变得“一清二楚”，减少了“打补丁”的烦恼！

其次，卓越的电气隔离功能是它“稳如老狗”的关键。在工业现场，各种电气噪声、接地回路、甚至现场设备的短路，都可能对控制系统造成严重的干扰或损坏。FBM242 RH916TA 的每个输出通道都具备独立的电气隔离（Galvanic Isolation），它就像给每个输出装了个“金钟罩铁布衫”，彻底断开了现场设备与模块内部电路之间的直接电气连接。这不仅能有效抑制噪声干扰，保证信号纯净，更重要的是，它能防止现场故障（如短路）的电流反窜到控制器，从而保护整个DCS系统的核心组件。这种高隔离度，是确保系统长期稳定运行、减少非计划停机（Unplanned Downtime）的“压舱石”！

再来，FBM242 RH916TA 的坚固耐用设计和高环境适应性也值得大书特书。它采用坚固的挤压铝外壳，并且符合Class G3（严苛）环境标准。这意味着它能够在高温、低温、潮湿、多尘、震动甚至腐蚀性气体等极端工业环境下可靠运行。它的设计考虑到了工业现场的各种“磨难”，确保模块在恶劣条件下依然能够性能稳定，寿命长久。这种“皮实耐用”的特性，大大降低了设备的故障率和更换成本，让您的投资物有所值。

最后，易于集成和维护的模块化设计，让它在实际应用中“如鱼得水”。FBM242 RH916TA 采用模块化基板安装，可以轻松地进行热插拔（Hot Swappable），这意味着您可以在不中断整个系统运行的情况下，快速更换故障模块，从而最大限度地缩短维修时间。它还配备了LED指示灯，能直观地显示模块的运行状态和每个输出通道的离散量状态，方便现场人员快速诊断问题。同时，它支持冗余2 Mbps模块现场总线通信，确保数据传输的可靠性。这种设计理念，从安装到维护，都为用户提供了极大的便利，真正实现了**“省心省力”**的运维体验！

The FOXBORO FBM242 RH916TA discrete output module holds a prominent position in industrial automation due to its robust features and significant advantages, ensuring steadfast and precise control for your systems.

Firstly, its most notable characteristic is its versatile output capability with multiple channels and voltage compatibility. In complex industrial settings, the variety of devices requiring control is vast, ranging from low-voltage DC indicators to high-voltage AC solenoids, relays, or contactors. The FBM242 RH916TA offers 16 independent output channels, each capable of accommodating a wide range of voltage levels, including 15-60 VDC, 120 VAC/125 VDC, and even 240 VAC. This comprehensive compatibility simplifies system design and spare parts management, allowing a single module to handle diverse output requirements. This reduces wiring complexity and streamlines maintenance, eliminating the need for fragmented solutions.

Secondly, its exceptional electrical isolation capabilities are crucial for its unwavering stability. Industrial environments are fraught with electrical noise, ground loops, and potential short circuits from field devices, all of which can severely interfere with or damage control systems. Each output channel on the FBM242 RH916TA features independent galvanic isolation, acting as a robust barrier that completely severs direct electrical connections between field devices and the module’s internal circuitry. This not only effectively suppresses noise interference and ensures signal purity but, more importantly, prevents fault currents (e.g., from short circuits) in the field from propagating back to the controller, thereby protecting the core components of the entire DCS system. This high degree of isolation is a critical foundation for ensuring long-term system stability and minimizing unplanned downtime.

Furthermore, the FBM242 RH916TA benefits from a rugged, durable design and high environmental adaptability. Encased in a sturdy extruded aluminum exterior, it complies with Class G3 (harsh) environmental standards. This means it can reliably operate in extreme industrial conditions characterized by high or low temperatures, humidity, dust, vibration, and even corrosive gases. Its design accounts for the myriad challenges of industrial environments, ensuring stable performance and extended lifespan under demanding circumstances. This “tough and reliable” characteristic significantly reduces equipment failure rates and replacement costs, providing excellent value for your investment.

Finally, its modular design, facilitating easy integration and maintenance, makes it highly practical for real-world applications. The FBM242 RH916TA mounts on a modular baseplate and supports hot-swapping, allowing for quick replacement of faulty modules without disrupting the entire system’s operation, thus maximizing repair time efficiency. It also features LED indicators that provide clear visual feedback on the module’s operational status and the discrete state of each output channel, enabling on-site personnel to rapidly diagnose issues. Additionally, it supports redundant 2 Mbps module fieldbus communication to ensure data transmission reliability. This design philosophy offers immense convenience throughout the entire lifecycle, from installation to maintenance, truly delivering a “hassle-free” operational experience.

应用领域

FOXBORO FBM242 RH916TA 作为一款高性能的离散量输出模块，它的核心功能是控制各种开关量设备，因此，它在各种需要精确、可靠开关控制的工业领域中都扮演着关键角色。它是DCS系统将“大脑指令”转化为“现场行动”的“执行官”。

首先，在石油石化和化工行业，FBM242 RH916TA 应用极为广泛。炼油厂的阀门开关、泵的启停、各种指示灯和报警器的控制、紧急停车系统的执行，都需要可靠的离散量输出。在这些对安全性要求极高的行业，FBM242 RH916TA 的隔离功能和故障安全选项能够有效避免现场设备故障对控制系统造成影响，保障生产过程的安全稳定运行。

其次，在电力行业，无论是发电厂的锅炉控制、汽轮机辅助系统，还是变电站的断路器和隔离开关操作，都需要精准的开关量输出。FBM242 RH916TA 能够提供可靠的信号来控制这些关键设备，确保电网的稳定运行和电力供应的连续性。它能应对高压环境下复杂的电气控制需求。

再来，水处理和污水处理行业也大量依赖这种模块。水泵的启停、阀门的开合、搅拌机的运行状态、各种液位报警的控制，都离不开离散量输出。在潮湿、腐蚀性强的环境中，FBM242 RH916TA 的坚固设计和隔离特性显得尤为重要，确保系统能够长期稳定地运行。

此外，冶金、矿山、制药和食品饮料等行业，凡是涉及到电机、阀门、指示灯、报警装置等开关量设备的控制，都能看到 FBM242 RH916TA 的身影。它以其可靠性、多功能性和环境适应性，成为这些行业实现自动化生产、提升效率和保障安全的关键组件。

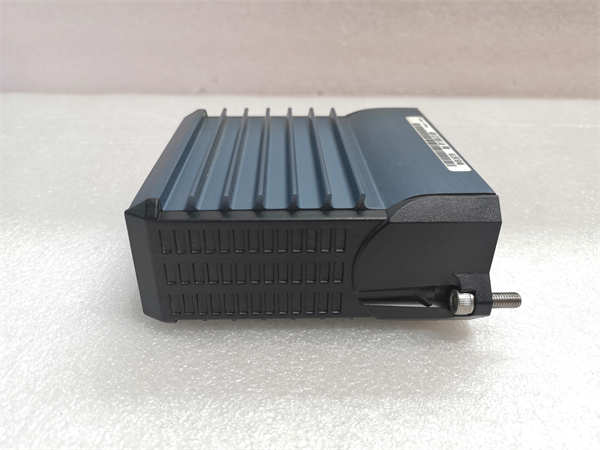

FOXBORO FBM242 RH916TA

相关产品

FOXBORO FBM242 RH916TA 作为Foxboro I/A Series DCS系统中的一个离散量输出模块，它是一个高度集成的DCS生态系统中的一部分。它不是一个独立工作的设备，而是需要与其他Foxboro I/A Series的组件“协同作战”才能发挥其全部功能。要说跟它相关的“兄弟姐妹”，那可真不少！

首先，最直接的就是与 FBM242 RH916TA 进行通信和控制的Foxboro I/A Series控制处理器（Control Processor）。例如，CP40、CP60、CP70、CP80、CP270、CP280 等，这些是DCS系统的“大脑”，负责执行复杂的控制策略和逻辑，然后通过Fieldbus向 FBM242 RH916TA 发送输出指令。

其次，FBM242 RH916TA 需要安装在特定的模块化基板（Modular Baseplate）上。这些基板提供了模块的物理安装位置、电源连接和Fieldbus通信接口。常见的基板型号可能包括P0914JM、P0914JL 等，它们根据所需的模块数量和冗余配置有不同的规格。

再来，与 FBM242 RH916TA 直接相连的是各种端子板（Termination Assembly, TA）。这些端子板是模块与现场设备接线的接口，它们通常包含接线端子、熔断器、电流限流装置等。FBM242 RH916TA 兼容多种TA，以适应不同类型的现场输出设备（如继电器输出、固态输出等），例如 RH924WA。

此外，由于 FBM242 RH916TA 是DCS系统的一部分，它还会涉及到：

Fieldbus Communications Module (FCM)：在某些系统架构中，可能需要专门的通信模块来管理FBMs与控制处理器之间的Fieldbus通信。

系统电源模块：为整个DCS系统（包括FBMs）提供稳定可靠的供电。

Foxboro I/A Series软件：包括Foxboro I/A Series工程师工作站软件，用于组态、编程（如梯形图逻辑）、诊断和维护 FBM242 RH916TA 及整个DCS系统。
