FOXBORO FBM237 RH914XS – 实时输出，高分辨率，告别控制偏差！

描述

FOXBORO FBM237 RH914XS 是一款专用于 I/A Series 分布式控制系统 (DCS) 的高性能模拟量输出 (AO) 现场总线模块 (FBM)。它提供 8 个独立的 4-20mA 输出通道，用于将 DCS 控制器（如 P0914RC）的数字指令转换为精确的模拟电流信号，直接驱动现场的调节阀、变频器或其它执行机构。FBM237 RH914XS 模块具备高分辨率、快速响应和可靠的回路供电 (Loop Power) 能力，确保控制动作的精确性和及时性。它支持模块冗余配置，是流程工业中关键调节回路的理想选择。输出通道：8 点；信号范围：4-20 mA；分辨率：16 位 (典型)。

FBM237 RH914XS 技术规格

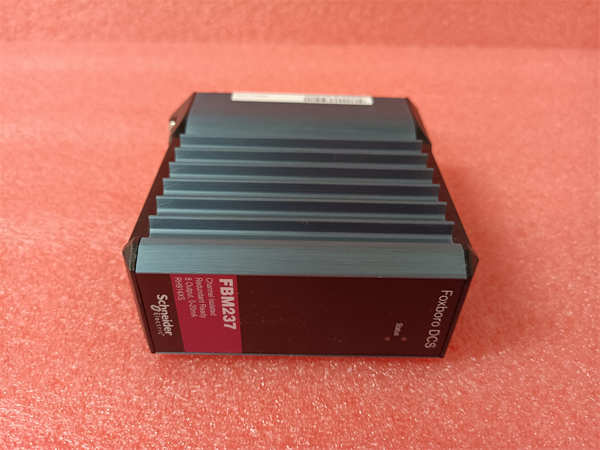

FOXBORO FBM237 RH914XS

FBM237 RH914XS 产品概述

FOXBORO FBM237 RH914XS 模块在 I/A Series DCS 的执行层占据了核心地位。它的基本定义是：一个高精度数字-模拟转换器 (DAC)，负责将控制站计算出的数字控制变量，高保真地转换成标准的 4-20mA 模拟电流，以物理方式调节生产过程。这款模块集成了 8 个独立的输出通道，旨在以高集成度满足流程工业对调节回路的密集需求。

FBM237 RH914XS 的核心价值在于其精确的控制输出和对关键执行器的保护。它拥有极高的分辨率（通常达到 16 位），这意味着控制系统可以对调节阀等执行器进行极其精细的步进控制，从而提高过程控制的平稳性和产品质量。更重要的是，它支持冗余配置，可以与另一个 FBM237 模块组成 A/B 冗余对。这种配置，通过特殊的 RH914XS 端子板和控制处理器的协同管理，可以实现无扰动 (Bumpless) 切换。即使主输出模块发生故障，备用模块也能立即接管控制，避免了关键回路的控制信号中断，这对于需要长时间连续运行的石化、能源等行业至关重要。

🛡️ 主要特点和优势

FBM237 RH914XS 之所以能成为 DCS 系统的核心执行组件，是因为它在精度、可靠性和诊断方面都有独到之处。

无扰动冗余切换：这是 FBM237 RH914XS 最关键的优势。在冗余配置中，两个模块共享现场接线，但只有一个模块提供有效输出。当主模块故障时，系统能瞬间、平滑地将控制权切换到备用模块，切换过程中输出电流不会产生瞬时脉冲或抖动，确保调节阀等执行器不会出现意外动作，从而保障了过程的安全稳定运行。

内置诊断与高负载能力：FBM237 RH914XS 模块具备开路 (Open-Circuit) 和短路 (Short-Circuit) 诊断功能，能够实时监测输出回路的完整性。一旦发现输出回路异常（如电缆断裂），它能立即向控制站报告，提高了系统的故障发现效率。同时，模块拥有高达 750 欧姆的最大负载阻抗驱动能力，能够有效应对现场长距离电缆布线带来的回路电阻增加问题，保证了信号强度和控制精度。

通道间电气隔离：与许多 I/O 模块不同，FBM237 RH914XS 提供了通道对通道的隔离。这意味着在一个输出回路中发生的接地故障 (Ground Fault) 或短路问题，不会影响到同模块中其他 7 个通道的正常输出，显著提高了模块整体的抗干扰性和容错能力，简化了现场故障排查。

English Summary of Key Features and Advantages

The FOXBORO FBM237 RH914XS is a high-performance 8-channel Analog Output Fieldbus Module (FBM), specifically utilized in the I/A Series DCS for high-accuracy 4-20mA signal delivery. The core advantage of the FBM237 RH914XS lies in its seamless, bumpless redundancy capability, where two modules operate in a hot-standby configuration. This ensures that in the event of a module failure, control is transferred instantaneously and without disturbance to the standby module, guaranteeing the continuity and integrity of critical control loops. The module features high 16-bit resolution, providing extremely precise command to field devices like control valves. It incorporates robust diagnostic features for open-circuit and short-circuit detection, enhancing system safety and maintainability. Furthermore, its channel-to-channel isolation prevents a fault in one output loop from affecting the other seven, significantly improving the overall resilience of the control system in electrically challenging industrial environments.

🏭 应用领域

FBM237 RH914XS 是流程工业中所有需要高精度、高可靠性模拟量调节的关键回路的标配。

石油和天然气精炼：在蒸馏塔、裂解装置和反应器的关键温度、压力、流量调节回路中，FBM237 RH914XS 用于驱动高精度气动调节阀或电动调节阀。其冗余功能保证了在调节过程中，控制指令不会因模块故障而中断或失真，这对保持产品质量和过程安全至关重要。

电力和能源控制：在锅炉的给水调节系统、燃料流量控制和汽轮机旁路阀控制中，FBM237 RH914XS 提供稳定可靠的 4-20mA 信号给执行器。尤其是在汽轮机升降负荷等动态工况下，无扰动冗余切换能力保证了机组运行的平稳性。

化工和制药：在需要精确配料和温度曲线控制的批量反应器中，FOXBORO FBM237 RH914XS 用于控制计量泵的转速（通过变频器）和加热/冷却介质的流量。它的高分辨率输出为复杂的批量控制 (Batch Control) 提供了必要的精度支持。

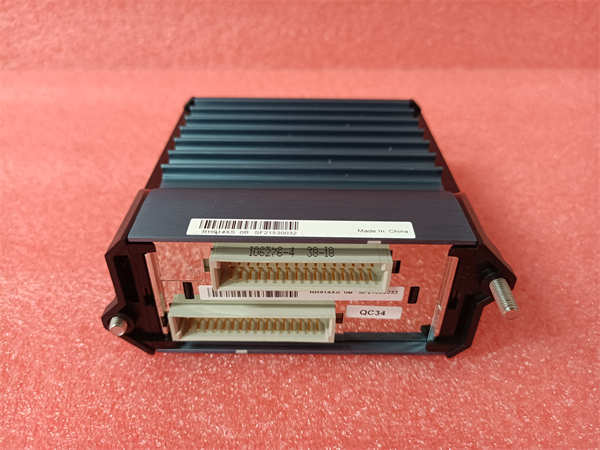

FOXBORO FBM237 RH914XS

🔗 相关产品

FBM237 RH914XS 通常与以下 I/A Series 模块一起构成一个完整的控制站：

FBM201/202：模拟量输入 (AI) 模块，用于采集反馈信号，与 FBM237 RH914XS 构成完整的 PID 控制回路。

FBM207C RH917GY：离散量输入 (DI) 模块，用于采集联锁状态或手动/自动模式开关状态。

FBM217：离散量输出 (DO) 模块，用于控制电磁阀或接触器。

P0914RC-A：FOXBORO I/A Series 的控制处理器，负责执行控制算法，管理 FBM 的通信和冗余切换。

RH914YA：FBM237 的非冗余端子板，用于单模块配置。它是 RH914XS 的非冗余对应型号。

P0922AE：FOXBORO DCS 系统的电源分配模块，为 FBM 模块提供可靠的电源。

🔩 安装与维护

安装前准备:安装 FBM237 RH914XS 模块时，必须使用配套的冗余 I/O 连接端子板（RH914XS），确保现场接线正确。现场电源（通常是 24 VDC 或回路电源）必须通过端子板接入。在接线时，应特别注意回路的极性和负载阻抗，确保不超过模块的最大驱动能力，否则会导致输出失真甚至模块损坏。在将两个 FBM237 RH914XS 模块插入载体插槽前，检查模块状态灯和系统配置，确保它们被识别为正确的冗余对。

维护建议: FBM237 RH914XS 的核心维护在于持续监测模块冗余状态和输出回路的健康度。定期通过 DCS 软件检查冗余模块对的状态，确保备用模块处于健康的热备状态。一旦发生切换，应立即安排故障模块的更换。利用模块的开路/短路诊断功能，可以快速定位回路故障。
