描述
FOXBORO FBM233 P0926GX:这块以太网通信模块,是FOXBORO I/A Series和Foxboro Evo系统里的“信息枢纽”!冗余10/100Mbps以太网,支持多达64个现场设备,2000个DCI块连接。专为高可靠、高速的现场设备集成而生。别瞅了,原厂正品,售后无忧,咱家就是你搞定工业自动化的靠山,没毛病!
产品详细说明

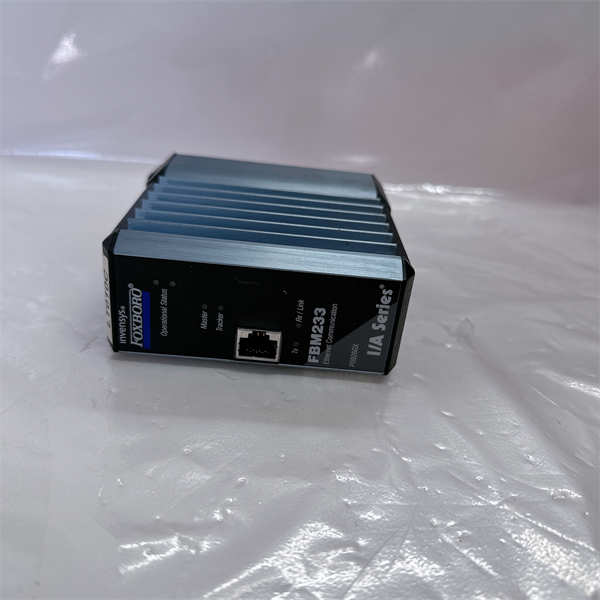

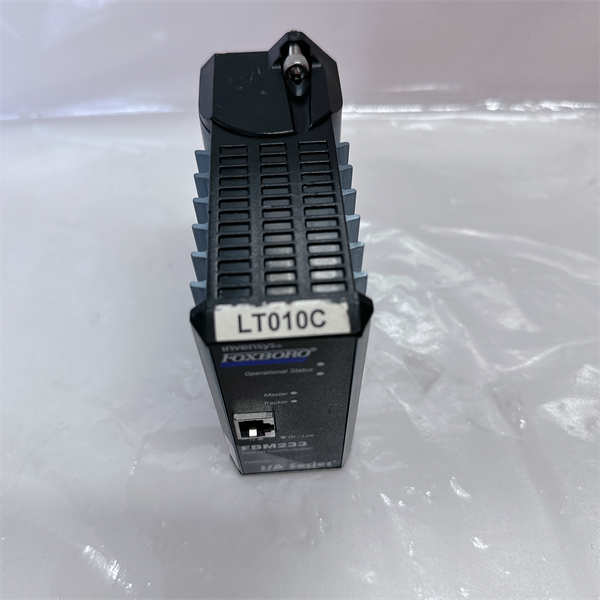

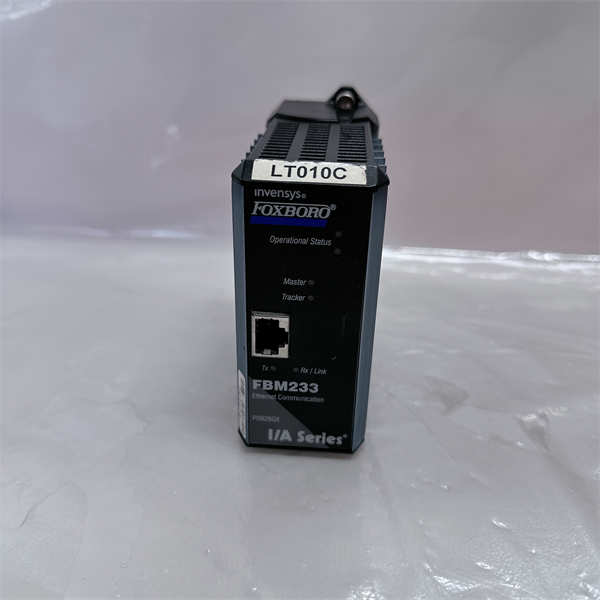

FOXBORO FBM233 P0926GX 产品概述
各位工业自动化领域的老铁们,今天咱要聊的这块 FOXBORO FBM233 P0926GX 模块,那可是FOXBORO I/A Series和Foxboro Evo系统里的“明星产品”!这玩意儿,它可不是普通的通信板卡,它有个响亮的名字叫现场设备系统集成器 (Field Device System Integrator, FDSI) 模块。你简单理解,它就是连接现场各种智能设备(比如流量计、阀门定位器、分析仪等等)和DCS (分布式控制系统) “大脑”之间的高速以太网桥梁!
你想想,在大型石化厂、炼油厂或者发电站,现场设备那可是成千上万,它们的数据得实时、准确地传到控制室,控制室的指令也得毫秒不差地发到现场。如果这个“桥梁”不给力,那整个系统可就乱套了!而 FOXBORO FBM233 P0926GX 的厉害之处,就在于它能够提供冗余的10/100Mbps以太网通信,这意味着即使其中一条通信链路出了问题,另一条也能立即顶上,保证数据传输不中断,系统控制不失灵。它能把多达64个现场设备的数据整合起来,并通过2000个DCI (分布式控制接口) 块连接到DCS控制数据库,实现数据的无缝集成和高效处理。所以说,FOXBORO FBM233 P0926GX 是保障你复杂工业过程稳定、高效运行的“信息高速公路”,有了它,你的现场设备才能真正“开口说话”,你的控制系统才能真正“耳聪目明”!
技术规格
参数名称 | 参数值 |
产品型号 | FOXBORO FBM233 P0926GX |
制造商 | FOXBORO (现属Schneider Electric) |
产品类型 | 以太网通信模块 / 现场设备系统集成器 (FDSI) 模块 |
兼容系统 | Foxboro I/A Series, Foxboro Evo DCS |
通信速率 | 冗余 10 Mbps 或 100 Mbps 以太网 |
现场设备连接数 | 最多 64 个现场设备 |
DCI块连接数 | 最多 2000 个 DCI 块连接 |
输入电压范围 | 24 V dc +5%, -10% |
功耗 | 7 W 最大 (每个模块) |
散热 | 7 W 最大 (每个模块) |
通信接口 | RJ-45 以太网接口 (铜缆) |
安装方式 | 模块化底板安装系统 |
环境防护等级 | Class G3 严苛环境 (ISA Standard S71.04) |
物理尺寸 | 约 146 mm (高) × 89 mm (宽) × 30 mm (深) |
产品净重 | 约 0.35 kg – 0.5 kg |
Export to Sheets
主要特点和优势
FOXBORO FBM233 P0926GX 这块以太网通信模块,能在DCS系统里被奉为“神器”,那可不是随便说说的,它有几项独门绝技,让其他模块望尘莫及!
首先,它的冗余以太网通信能力是它最大的亮点,没有之一!在工业现场,任何一个通信环节的故障都可能导致整个生产线停摆,损失巨大。而 FOXBORO FBM233 P0926GX 提供了双路10/100Mbps以太网连接,这意味着即使其中一路通信链路出现问题,另一路也能立即无缝切换,保证数据传输不中断,系统控制不失灵。这种高可用性 (High Availability) 的设计,就像给你的系统上了双保险,大大提升了系统可靠性 (System Reliability),让你在关键时刻也能稳如泰山。
其次,强大的现场设备集成能力让它成为“万能连接器”!这块 FOXBORO FBM233 P0926GX 模块能够与多达64个现场设备进行通信,并通过可下载的I/O软件驱动支持多种协议。这就像一个“翻译官”,能让不同品牌、不同协议的现场设备都能“开口说话”,把它们的数据统一整合到Foxboro Evo或I/A Series控制数据库中。这种灵活性 (Flexibility) 和兼容性 (Compatibility),极大地简化了系统布线和配置的复杂性,降低了系统集成成本 (System Integration Cost)。
再者,它的坚固耐用设计,简直是为恶劣工业环境量身定制!FOXBORO FBM233 P0926GX 采用了坚固的挤压铝外壳,为内部电路提供了物理和电气双重保护。它能满足ISA Standard S71.04 Class G3严苛环境的要求,这意味着它可以在高温、高湿、腐蚀性气体、甚至有震动的工业现场稳定工作,不会因为环境恶劣而“掉链子”。这种环境适应性 (Environmental Adaptability),确保了模块的长期稳定运行和超长寿命。
此外,FOXBORO FBM233 P0926GX 还支持设备诊断显示,这就像给你的现场设备装上了“健康监测仪”。它能提供类似于TriStation的诊断信息,帮助工程师快速定位和解决现场设备的问题,大大缩短了故障排除时间,提升了维护效率 (Maintenance Efficiency)。它的模块化底板安装系统和LED状态指示灯,也让安装、维护和故障排查变得更加简单直观。选择它,就是选择了高效率、高可靠、低维护的工业通信解决方案!
The FOXBORO FBM233 P0926GX Ethernet communication module is highly regarded as a critical component in DCS systems, primarily due to its unique capabilities. First and foremost, its redundant Ethernet communication capability is a paramount feature. In industrial settings, a single point of communication failure can lead to significant downtime and losses. The FOXBORO FBM233 P0926GX provides dual 10/100Mbps Ethernet connections, ensuring seamless failover and uninterrupted data transmission even if one link fails. This high availability design acts as a dual safeguard, significantly enhancing system reliability and ensuring stability during critical operations.
Secondly, its powerful field device integration capability makes it a universal connector. This FOXBORO FBM233 P0926GX module can communicate with up to 64 field devices and supports various protocols via downloadable I/O software drivers. It functions as an “interpreter,” enabling devices from different brands and protocols to “speak” to each other, integrating their data into the Foxboro Evo or I/A Series control database. This flexibility and compatibility drastically simplify system wiring and configuration complexity, reducing system integration costs.
Furthermore, its rugged design is tailored for harsh industrial environments. The FOXBORO FBM233 P0926GX features a robust extruded aluminum exterior, providing both physical and electrical protection for its circuitry. It meets ISA Standard S71.04 Class G3 requirements for harsh environments, ensuring stable operation in conditions of high temperature, humidity, corrosive gases, and vibration. This environmental adaptability guarantees the module’s long-term stable performance and extended lifespan.
Additionally, the FOXBORO FBM233 P0926GX supports device diagnostic displays, acting as a “health monitor” for your field devices. It provides diagnostic information similar to TriStation, helping engineers quickly identify and resolve field device issues, significantly reducing troubleshooting time and improving maintenance efficiency. Its modular baseplate mounting system and LED status indicators also make installation, maintenance, and fault diagnosis more straightforward and intuitive. Choosing this module means opting for a high-efficiency, high-reliability, and low-maintenance industrial communication solution.
应用领域
FOXBORO FBM233 P0926GX 这块以太网通信模块,它的应用领域那可真是“海阔天空”,凡是对数据传输的实时性、可靠性和集成度有高要求的工业现场,它都是不可或缺的“明星”!
首先,最典型的就是石油天然气和石化行业。在炼油厂、化工厂这些地方,各种复杂的工艺流程需要海量的现场数据实时上传,同时控制指令也得快速下达。FOXBORO FBM233 P0926GX 作为DCS系统与现场智能仪表之间的桥梁,确保了生产数据的精确采集和控制指令的及时执行,保障了生产过程的安全和效率。
其次,在电力行业,包括火力发电、核电站以及新能源发电领域,它也扮演着重要角色。电厂的各种传感器、执行器,比如锅炉的燃烧控制、汽轮机的调速系统、发电机组的保护装置,都需要高速、可靠的数据通信。FOXBORO FBM233 P0926GX 能够将这些关键数据无缝集成到DCS中,帮助操作员实时监控和优化发电过程,提升电网的稳定运行 (Stable Operation)。
再来,水处理和污水处理厂也是它的重要舞台。在这些自动化程度高的工厂里,各种泵、阀门、传感器和分析仪需要协同工作,实现水质监测、流量控制和化学品投加。FOXBORO FBM233 P0926GX 能够高效地集成这些设备,确保水处理过程的自动化和优化,降低运营成本。
此外,在制药、食品饮料、纸浆和造纸等行业,凡是需要对生产过程进行精确控制和数据追溯的场合,FOXBORO FBM233 P0926GX 都能提供可靠的通信解决方案。它的冗余设计 (Redundant Design) 尤其适合这些对停机时间零容忍的关键应用,确保生产线的连续性和产品质量。
相关产品
与 FOXBORO FBM233 P0926GX 以太网通信模块紧密相关的产品,通常是FOXBORO I/A Series或Foxboro Evo DCS系统中的其他模块和组件:
FOXBORO FBM232:这是 FOXBORO FBM233 P0926GX 的单通道版本,同样是FDSI模块,但不支持冗余操作,适用于对可靠性要求稍低的应用。
FOXBORO FBM2xx系列I/O模块:如 FBM201 (数字输入)、FBM202 (数字输出)、FBM203 (模拟输入)、FBM204 (模拟输出) 等,这些是现场I/O模块,通过以太网或现场总线与 FOXBORO FBM233 P0926GX 通信。
FOXBORO FCP270 / FCP280:这些是Foxboro Evo系统中的现场控制处理器 (Field Control Processor),作为DCS的“大脑”,它们通过以太网与 FOXBORO FBM233 P0926GX 进行数据交换。
FOXBORO P0926GW:这可能是 FOXBORO FBM233 P0926GX 的一个不同版本或相关型号,可能在功能或接口上有所差异。
FOXBORO P0930AA:这通常是另一个Fieldbus模块,可能用于其他类型的现场总线通信。
FOXBORO DCS系统机架和底板:FOXBORO FBM233 P0926GX 需要安装在Foxboro专用的模块化底板上,这些底板提供电源和背板通信。
工业以太网交换机/集线器:用于连接 FOXBORO FBM233 P0926GX 和多个现场以太网设备,构建现场通信网络。
安装与维护
安装前准备: 在您准备安装 FOXBORO FBM233 P0926GX 这块以太网通信模块时,安全和规范那是必须严格遵守的!首先,务必确认所有相关设备的电源都已经彻底断开,并且严格执行LOTO (Lockout/Tagout) 规程,挂好警示牌,防止任何意外的送电。仔细查阅 FOXBORO FBM233 P0926GX 的官方安装手册,那里面有详细的模块插拔方式、RJ-45以太网接口的接线图和注意事项,任何一点都不能马虎。检查您打算安装模块的控制柜环境,确保其符合模块的工作温度、湿度和防尘要求,保持内部清洁干燥。在操作模块时,请务必佩戴防静电手环,并确保身体可靠接地,静电对这类精密电子元件的损害是不可逆的。最后,仔细核对所有以太网线缆的类型(通常是CAT5e或CAT6)、长度和连接质量,确保接线正确、牢固,避免因线缆问题导致通信异常。
维护建议: 对 FOXBORO FBM233 P0926GX 模块的日常维护,其实主要是以预防性检查和环境管理为主。定期检查模块上的LED指示灯,它们是模块工作状态的“晴雨表”,例如电源指示灯、通信活动指示灯、主/备状态指示灯等,一旦有异常灯亮,就得赶紧查阅手册找原因。保持模块及其所在控制柜内部的清洁,定期清除灰尘,因为灰尘堆积会影响散热,甚至可能引起短路。检查所有以太网线缆的连接是否牢固,RJ-45接口是否有松动或损坏,确保通信链路的完整性。虽然 FOXBORO FBM233 P0926GX 设计得非常坚固耐用,但持续监测其运行参数,并在发现异常时及时处理,能大大延长其使用寿命。
