FOXBORO FBM232 P0926GW 以太网通信模块 – I/A Series 核心,数据传输“快准狠”!

FOXBORO FBM232 P0926GW:这块以太网通信模块,那可是工业界里的“硬通货”!它作为Foxboro I/A Series系统的现场设备系统集成器 (FDSI),专司现场设备与DCS系统间的高速以太网通信,能连接多达64个现场设备。

分类:

描述

FOXBORO FBM232 P0926GW:这块以太网通信模块,那可是工业界里的“硬通货”!它作为Foxboro I/A Series系统的现场设备系统集成器 (FDSI),专司现场设备与DCS系统间的高速以太网通信,能连接多达64个现场设备。通信速率:10/100 Mbps Ethernet,供电电压:24V DC,I/O 容量:高达2000个DCI连接……专治各种工业“疑难杂症”。别瞅了,原厂正品,售后无忧,咱家就是你搞定工业自动化的靠山,没毛病!

产品详细说明

FOXBORO FBM232 P0926GW 产品概述

FOXBORO FBM232 P0926GW 这玩意儿,在工业自动化领域,特别是Foxboro I/A Series 分布式控制系统 (DCS) 里,那可是个“顶梁柱”。它不是普通的通信模块,而是Foxboro专门为实现现场设备与DCS系统之间高速、可靠以太网通信而设计的现场设备系统集成器 (Field Device System Integrator, FDSI)。你可以把它想象成DCS系统的“数据搬运工”和“翻译官”,它能把不同协议的现场设备数据,通过以太网这个“高速公路”,准确无误地传送到DCS的控制站,并把DCS的控制指令下发到现场。

这块FOXBORO FBM232 P0926GW 模块,主要应用于需要将大量现场智能设备(比如变频器、智能仪表、分析仪等)集成到Foxboro DCS系统中的场合。它的价值在哪儿?它能极大简化现场设备与DCS的连接复杂性,提高数据传输效率,让DCS系统能够更全面、实时地掌握现场工况,从而实现更精细的控制和更高效的生产管理。有了这块FBM232 P0926GW,你的DCS系统就像是插上了“互联网的翅膀”,能够与各种先进的智能设备无缝对接,让你的工厂真正迈向数字化、智能化。

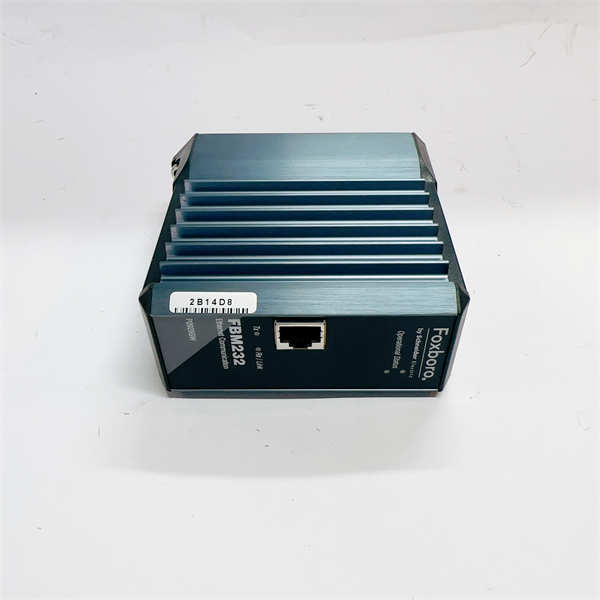

FOXBORO FBM232 P0926GW

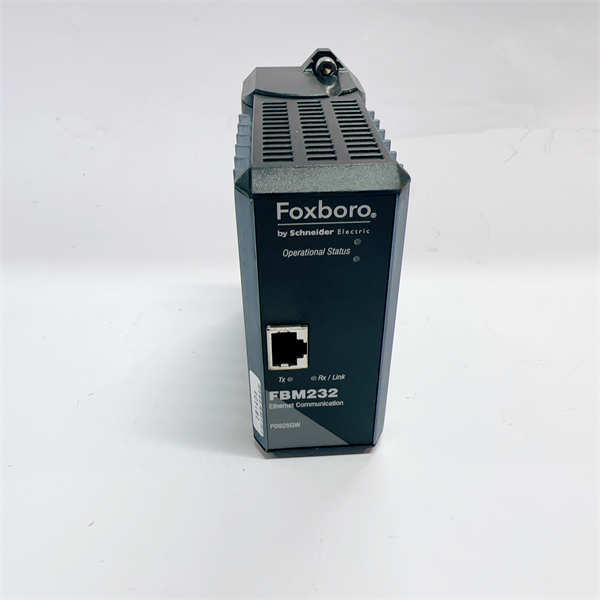

FOXBORO FBM232 P0926GW

FOXBORO FBM232 P0926GW 技术规格

参数名称 参数值
产品型号 FBM232 P0926GW
制造商 Foxboro (Invensys / Schneider Electric)
产品类型 现场设备系统集成器 (FDSI) / 以太网通信模块
通信速率 10 Mbps 或 100 Mbps Ethernet
通信协议 UDP/IP 或 TCP/IP
IP 地址配置 固定或 DHCP
连接设备数量 最多可连接 64 个现场设备 (通过交换机/集线器)
DCI 连接容量 高达 2000 个 DCI (Distributed Control Interface) 数据连接
支持数据类型 模拟输入/输出 (Integer 或 IEEE 单精度浮点), 数字输入/输出 (单个或打包), 字符串输入/输出
输入电压范围 (冗余) 24 V dc +5%, -10%
最大功耗 7 W
最大散热 7 W
工作温度 0℃ 至 70℃ (标准), -40℃ 至 70℃ (某些资料提及,具体需参考最新手册)
存储温度 -20℃ 至 70℃
相对湿度 5% 至 95% (非凝露)
防护等级 IP20 (模块本身), 可安装于符合 G3 级恶劣环境的机柜
安装方式 模块化底板安装 (DIN 导轨或机架安装)
尺寸 (高 x 宽 x 深) 约 102 mm x 45 mm x 104 mm (不含安装耳)
连接器 RJ-45 (以太网), 双 48 针连接器 (模块底座)



主要特点和优势

咱这块FOXBORO FBM232 P0926GW 以太网通信模块,那可真是“身怀绝技”。首先,它最牛的地方就是强大的设备集成能力。它能通过单路10/100 Mbps以太网接口,连接多达64个现场设备,这对于那些设备众多、需要统一管理的工业现场来说,简直就是“福音”。它支持多种I/O软件驱动 (I/O Software Drivers) 下载,意味着它能“说”多种设备的语言,实现不同厂家、不同协议设备的数据集成,这大大提升了系统的灵活性和可扩展性。

其次,它的数据处理能力也是一流的。FBM232 P0926GW 可以支持高达2000个DCI (Distributed Control Interface) 数据连接,无论是模拟量、数字量还是打包的数字量,它都能高效地进行数据读写和转换。这保证了DCS控制站能够以最快500毫秒的频率访问数据,实现了真正的实时数据集成 (Real-time Data Integration),让操作员和工程师能及时掌握现场动态,做出快速决策。

再来聊聊它的高可靠性设计。作为Foxboro I/A Series的核心模块,FBM232 P0926GW 采用了坚固的挤压铝外壳,提供了极佳的物理和电气保护。它能够满足EN 50081-2排放标准和EN 50082-2抗扰度标准,具备强大的电磁兼容性 (Electromagnetic Compatibility, EMC),这意味着在复杂的工业电磁环境中,它也能稳定可靠地运行。而且,它支持模块现场总线 (Module Fieldbus) 的冗余通信,即使一条通信路径出现故障,也能自动切换到另一条,确保系统通信不中断,最大程度保障生产的连续性。这块FBM232 P0926GW,不光是连接,更是稳定和高效的保障!

The FOXBORO FBM232 P0926GW Ethernet Communication Module is a standout component in industrial automation, particularly within Foxboro I/A Series Distributed Control Systems (DCS). Its primary strength lies in its robust device integration capabilities. This module provides a single 10/100 Mbps Ethernet interface, capable of connecting to up to 64 field devices, making it an invaluable asset for industrial sites with numerous intelligent instruments requiring centralized management. Its support for downloadable I/O software drivers allows it to interface with a wide array of devices from different manufacturers and protocols, significantly enhancing system flexibility and scalability.

Furthermore, the FBM232 P0926GW boasts impressive data processing capacity. It supports up to 2000 Distributed Control Interface (DCI) data connections, efficiently handling read/write operations and conversions for analog, digital, and packed digital data. This ensures real-time data integration, with control stations accessing data as quickly as every 500 milliseconds, empowering operators and engineers to make timely decisions based on current field conditions. The module’s high-reliability design is also a key advantage. Encased in a rugged extruded aluminum exterior for physical and electrical protection, the FBM232 P0926GW meets stringent EMC (Electromagnetic Compatibility) standards like EN 50081-2 and EN 50082-2, guaranteeing stable operation even in challenging industrial electromagnetic environments. Moreover, its support for redundant Module Fieldbus communication ensures uninterrupted system communication, a critical feature for continuous production. This FBM232 P0926GW isn’t just a connection point; it’s a foundation for stability and efficiency in your industrial processes.

应用领域

这块FOXBORO FBM232 P0926GW 以太网通信模块,因为它能把各种现场智能设备“拉进”DCS系统,那应用场景可就太多了,简直是工业界的“万金油”,尤其是在那些对数据集成和通信效率有高要求的行业。

首先,在石油和天然气行业,从油气开采、管道运输到炼化加工,大量智能阀门、流量计、分析仪表需要实时数据上传和控制。FBM232 P0926GW 能够高效地将这些数据集成到Foxboro DCS,确保生产流程的安全和优化。

其次,在电力行业,特别是发电厂,各种锅炉、汽轮机、发电机组的辅助设备(如水处理系统、除尘系统)都可能包含智能设备。FOXBORO FBM232 P0926GW 可以将这些设备的运行数据无缝接入控制系统,实现对全厂设备的集中监控和管理,提高电厂的运行效率和可靠性。

再比如水处理和环保行业,大型污水处理厂、纯水制备设施等,需要对水质分析仪、泵、阀门等设备进行精细化控制和数据监测。FBM232 P0926GW 能够提供可靠的通信通道,确保水处理流程的自动化和达标排放。

此外,在制药、食品饮料、化工等流程工业中,为了实现高品质、高效率的生产,越来越多的智能传感器和执行器被应用。FOXBORO FBM232 P0926GW 作为关键的通信接口,能够有效地将这些智能设备集成到DCS,实现精细化生产控制、批次管理和数据追溯。所以说,只要你的工业现场有智能设备需要接入DCS,并且对通信的稳定性、效率有高要求,这块FBM232 P0926GW 模块绝对是你的“不二之选”。

相关产品

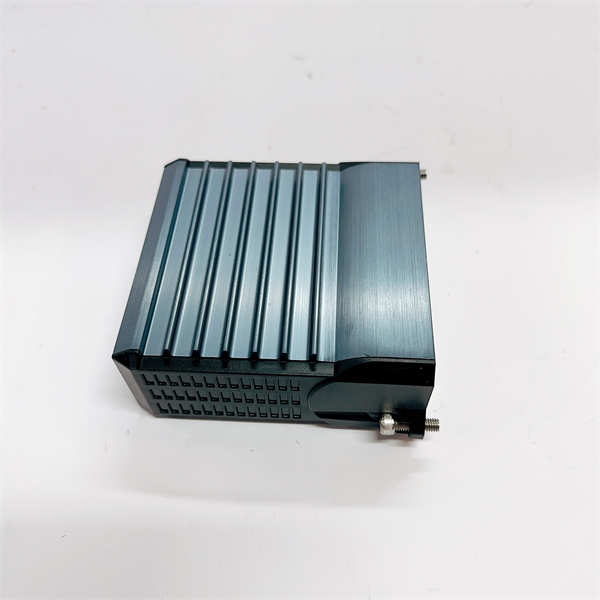

FOXBORO FBM232 P0926GW

FOXBORO FBM232 P0926GW

FBM231 P0926GU: FBM232 P0926GW 的单通道版本,功能类似但不支持多达64个设备的连接。



FBM233: 另一款现场设备系统集成器,可能支持不同的通信协议或具有不同的I/O容量,与 FBM232 P0926GW 形成互补。



FCM100Et P0973AQ: 现场通信模块,通常作为FBM232 P0926GW 等FBM模块的冗余模块总线接口,提供与控制处理器的通信链路。



FCP270 P0926CP: Foxboro I/A Series 的现场控制处理器,是 FBM232 P0926GW 所在DCS系统的“大脑”,负责执行控制策略和数据处理。



CP60/CP40: Foxboro I/A Series 的控制处理器系列,与 FBM232 P0926GW 配合使用,构成完整的控制系统。



PSS 41H-2S232: FBM232 P0926GW 的官方产品规格书,了解详细技术参数和应用信息的重要参考。



安装与维护

安装前准备: 安装FOXBORO FBM232 P0926GW 以太网通信模块之前,你可得把功课做足了,这可不是闹着玩的。首先,确保你已经仔细阅读了官方的用户手册和安装指南,别凭经验“瞎搞”。安装环境必须符合要求,FBM232 P0926GW 虽然皮实,但也怕潮湿、腐蚀性气体和过高的温度。静电防护是重中之重,操作前务必佩戴好防静电手环,接触模块时也要小心,别让静电这“隐形杀手”给它来了个“突然袭击”。核对电源电压,确保是24V DC,并且电源是稳定可靠的冗余供电。所有的以太网线缆和模块总线连接线缆都得是符合工业标准的,并且连接牢固,别留下一丝隐患。

维护建议: 对FOXBORO FBM232 P0926GW 这样的核心通信模块,日常的维护那是必须的,就跟定期保养你的爱车一样。定期检查模块上的指示灯状态,它们是模块“健康状况”的晴雨表,一旦有异常闪烁,立马查手册找原因。保持机柜内部的清洁,灰尘这东西是电子设备的“宿敌”,会影响散热,甚至引发短路。以太网接口的RJ-45连接器也要定期检查,确保接触良好,没有松动或腐蚀。如果系统需要进行固件升级或者驱动程序更新,务必严格按照官方指导进行,并在操作前做好数据备份,以防万一。记住,FBM232 P0926GW 的稳定运行,就是你工业通信畅通无阻的关键,所以千万不能马虎!
