FOXBORO FBM219 RH916RH – 模块冗余，现场总线模块中的“双保险”！

描述

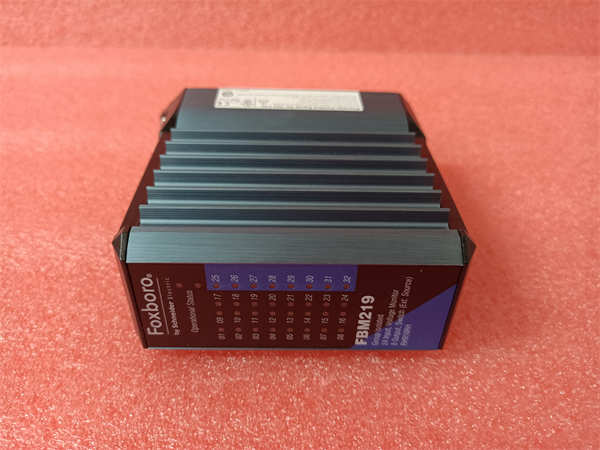

FOXBORO FBM219 RH916RH 是一款专用于 I/A Series 分布式控制系统 (DCS) 的冗余模拟量输入现场总线模块 (FBM)。它提供 8 个高精度输入通道，专门用于处理热电偶 (Thermocouple – TC) 和毫伏 (mV) 信号，广泛应用于温度测量。型号中的 RH916RH 强调了其模块冗余配置，通常以 A/B 对形式工作，消除单点故障。它具备自动冷端补偿 (CJC) 功能，确保了在工业环境下的高精度温度采集，是关键设备和反应过程温度监控的核心。输入通道：8 点；信号类型：TC/mV；冗余配置：A/B 模块对。

FBM219 RH916RH 技术规格

FOXBORO FBM219 RH916RH

FBM219 RH916RH 产品概述

FOXBORO FBM219 RH916RH 模块在 I/A Series DCS 中扮演着高精度、高可靠性温度采集器的角色。它的核心任务是将现场微弱的热电偶/毫伏信号精确地转换为数字信号，并通过现场总线传输给控制处理器。与普通 AI 模块不同，FBM219 RH916RH 专为需要模块冗余 (Module Redundancy) 的关键应用而设计。它通常成对安装（两个 FBM219 RH916RH 模块），共同连接到特殊的冗余端子板 RH916RH，以共享现场信号。

FBM219 RH916RH 模块的内部设计非常精良，它集成了自动冷端补偿 (CJC) 电路。对于热电偶测量来说，冷端补偿是保证温度测量准确度的关键。该模块通过自动测量端子板的环境温度，修正热电偶信号中的冷端误差，使得温度读数高度精确。同时，它具备通道间隔离 (Channel-to-Channel Isolation)，有效防止了一个通道上的高共模电压对其他通道的影响，保证了数据的纯净和稳定。在石油化工、电力等对温度监测精度和可靠性要求极高的流程工业中，FOXBORO FBM219 RH916RH 提供的无缝冗余切换功能，确保了在任何一个模块发生故障时，控制系统都能持续获得准确的温度数据，是保障安全和优化控制的核心。

🛡️ 主要特点和优势

FBM219 RH916RH 的价值在于将高精度测量技术与高可靠性冗余架构完美结合。

无缝的模块冗余功能：作为冗余模块，FBM219 RH916RH 最大的优势是消除了单点故障。两个模块同时运行，互相监控。当主模块 (A) 出现故障时，冗余管理逻辑会立即、无扰动地（Glitch-free）切换到备用模块 (B)，确保现场温度数据采集的连续性和完整性。这种热备用 (Hot Standby) 能力对于关键反应温度、锅炉温度等需要持续监控的参数至关重要，极大地提高了系统的抗风险能力 (Risk Tolerance)。

高精度微弱信号处理：热电偶和毫伏信号都属于微弱信号 (Low-Level Signal)。FBM219 RH916RH 采用高分辨率的模数转换器 (ADC) 和先进的数字滤波技术，有效抑制了工业现场的噪声和干扰，实现了对这些微弱信号的精确测量。自动冷端补偿的加入，使其温度测量精度优于许多传统的 I/O 模块，有助于提高过程控制的质量和效率。

通道间隔离设计：与许多共用隔离的模块不同，FBM219 RH916RH 提供了通道对通道的隔离。这意味着在一个通道上发生的电气故障或接地问题，不会通过模块内部电路影响到其他 7 个通道，这为系统的故障隔离和诊断提供了极大的便利，提高了整体系统的鲁棒性 (Robustness)。

English Summary of Key Features and Advantages

The FOXBORO FBM219 RH916RH is an advanced, high-reliability 8-channel Thermocouple/Millivolt Analog Input Fieldbus Module specifically designed for redundant operation within the I/A Series DCS. The RH916RH designation highlights its paired configuration to eliminate single points of failure, enabling bumpless (seamless) transfer upon module fault, thus guaranteeing maximum availability for critical temperature monitoring applications in process industries. Key technical advantages include its high-accuracy low-level signal processing capability, supported by integrated Automatic Cold Junction Compensation (CJC) for precise temperature readings. Furthermore, the FBM219 RH916RH features channel-to-channel isolation, preventing electrical issues on one input from affecting other channels. This combination of high-precision measurement, superior electrical isolation, and inherent module redundancy makes the FBM219 RH916RH an indispensable choice for monitoring critical process temperatures in severe operating environments.

🏭 应用领域

FBM219 RH916RH 的目标应用是所有对温度测量精度、可靠性和连续性有最高要求的关键工业流程。

石油化工和精细化工：在反应堆温度、精馏塔温度和关键加热炉温度的监控中，温度波动可能导致产品质量不合格甚至安全事故。FBM219 RH916RH 的冗余功能确保了这些核心过程参数的持续、准确采集，为安全联锁 (Safety Interlock) 和先进过程控制 (APC) 提供了可靠的数据源。

电力和能源生产：在燃气轮机、汽轮机、锅炉和关键轴承的温度监测中，FBM219 RH916RH 用于采集热电偶信号，实时监控设备健康状况。例如，监测燃气轮机排气温度，这是优化燃烧效率和防止设备过热的关键参数。模块冗余保证了发电机组在任何情况下都不会因为温度采集故障而误停机。

冶金和材料工业：在熔炉、烧结炉等高温过程控制中，需要精确测量高达数千度的温度。FOXBORO FBM219 RH916RH 配合 R/S/B 型热电偶，提供高精度的毫伏信号转换，其冗余设计保障了昂贵的加热过程的稳定性和重复性。

FOXBORO FBM219 RH916RH

🔗 相关产品

FBM219 RH916RH 作为冗余温度 AI 模块，与 I/A Series 的其他模块共同工作。

FBM217：离散量输入/输出 (DIO) 模块，通常用于配合 FBM219 RH916RH 监测温度报警开关的状态。

FBM201/202：通用模拟量输入 (AI) 模块，用于采集 4-20mA 等标准信号，与 FBM219 RH916RH 共同构成 AI 采集系统。

P0914RC-A：FOXBORO I/A Series 的控制处理器，负责执行控制策略并管理 FBM219 RH916RH 模块的冗余切换。

P0926BB：通用 FBM 载体 (Carrier)，用于安装 FBM219 RH916RH 等 FBM 模块。

RH916RA：FBM219 的单点端子板，用于非冗余配置，是 RH916RH 的非冗余对应产品。

P0916AA：FOXBORO DCS 系统中的现场总线通信卡，用于 FBM 模块与控制处理器的通信。

🔩 安装与维护

安装前准备:安装 FBM219 RH916RH 模块时，必须使用配套的冗余 I/O 连接端子板（RH916RH）。所有热电偶或毫伏信号线必须正确连接到端子板，并确保使用正确的补偿导线，且极性无误。务必保证两个 FBM219 RH916RH 模块都插在指定的冗余载体插槽上，且锁定机构到位。在接线时，应避免将热电偶接线与强电电源线或大电流线缆靠近，以最小化电磁干扰 (EMI) 对微弱信号采集的影响。

维护建议: FBM219 RH916RH 的核心维护在于监控冗余状态和冷端补偿的准确性。应定期通过 DCS 操作站查看模块的冗余状态（是 A 在线还是 B 在线），确保两个模块都处于健康状态。
