FOXBORO FBM207 (P0914TD) | 8通道热电阻（RTD）输入模块 | I/A Series DCS 高精度温度监测解决方案

描述

关键技术规格

• 产品型号: FBM207
• 制造商: FOXBORO (Schneider Electric)
• 所属系统: I/A Series Distributed Control System (DCS)
• 输入通道数: 8 通道，支持全冗余配置（需配对使用 FBM207 + 冗余端子底座）
• RTD类型支持: Pt100 (α=0.00385/0.00392), Pt500, Pt1000, Ni120, Cu10 等（通过软件或跳线配置）
• 测量范围: -200°C 至 +850°C（依传感器类型而定）
• 精度: ±0.1% of span 或 ±0.3°C（取较大值），典型值 @ 25°C
• 激励电流: 可编程（通常 1 mA 或 0.5 mA），支持三线制或四线制接法以消除引线电阻影响
• 隔离方式: 通道间及通道对地光电隔离，隔离电压 ≥ 500 VAC
• 安装方式: 插入 I/A Series FBM 安装底座（如 FBM207-TB 或冗余底座 FBM207-RB），占用1个槽位
• 通信接口: 通过冗余 I/O 处理器（FIM or COM IOP）连接至 I/A Series 控制网络

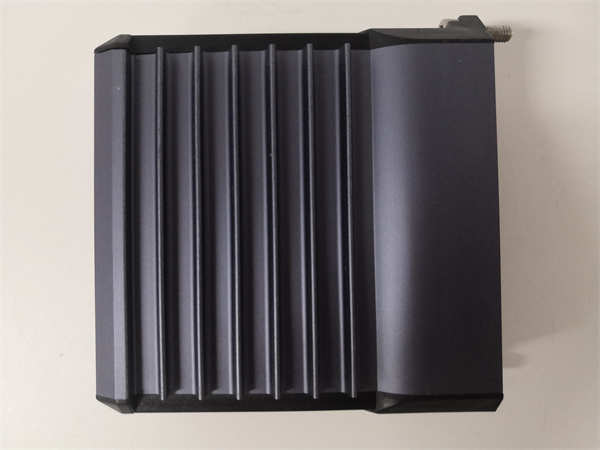

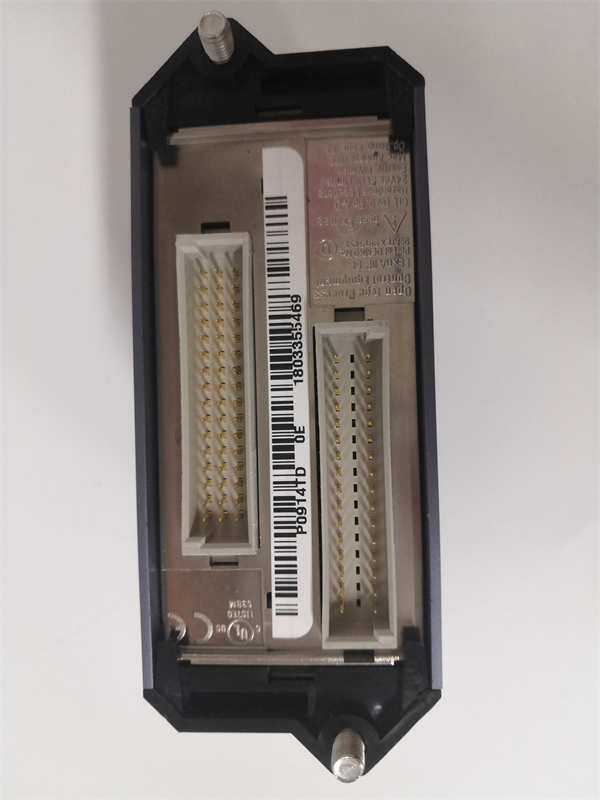

FBM207 P0914TD FOXBORO

功能定位与应用场景分析

FOXBORO FBM207（物料号 P0914TD）是 I/A Series DCS 中专用于高可靠性温度监测的核心模拟量输入模块。在连续过程工业中，温度是关键的安全与质量参数，而 RTD 相较于热电偶具有更高的精度与长期稳定性。FBM207 通过三线制/四线制接法自动补偿导线电阻，并支持冗余配置，确保即使单模块或单传感器故障，控制回路仍能维持有效温度读数。该模块解决了在石化、电力、制药等场景中“如何在长距离布线条件下实现±0.3°C级温度测量”的工程难题，并满足 SIL2 对安全仪表回路的要求。

典型应用场景包括：

• 场景一：用于炼油厂加氢反应器床层温度监测，8通道分别接入不同深度的多点RTD，为催化剂活性评估与超温联锁提供精准数据。
• 场景二：部署于生物制药发酵罐控制系统，监测培养液温度，其高精度与低漂移特性确保GMP合规性与批次一致性。
• 场景三：作为已运行15年以上的化工厂或电厂 I/A Series 系统的关键备件，用于替换老化 RTD 卡，防止因通道漂移或开路导致误报警或控制偏差，同时保持与现有底座和组态完全兼容。

质量标准与测试流程

在温度敏感型工艺中，RTD 模块的漂移或通道失效可能导致产品质量报废或安全事件。因此，我们对 FBM207 执行严格的信号级与冗余功能验证：

• 外观与清洁：所有模块均检查端子排、连接器及 PCB 是否有腐蚀、焊点开裂或电容鼓包；使用防静电工具清洁背板金手指，并验证冗余连接器机械完整性。
• 上机实测：模块将被安装到真实 I/A Series 测试机架（含冗余 FBM 底座、IOP 和工作站），加载标准 Composer 或 Control Environment 项目，进行不少于 48 小时的连续扫描测试。
• 功能诊断：使用高精度 RTD 模拟器（如 Fluke 712B）对全部8通道分别输入 0°C、100°C、500°C 标准值，验证读数误差 ≤ ±0.3°C；模拟三线制断线、短路及传感器类型错配，确认模块能正确触发“Channel Fault”并上报至 I/A Series 操作站；验证冗余对在单卡断电时的无扰切换能力。
• 质保承诺：仅通过全部精度、线性度、故障诊断与冗余同步性测试的 FBM207 方可出库，并提供12个月质保，覆盖恒流源、ADC、隔离放大器及内部通信接口的早期失效。

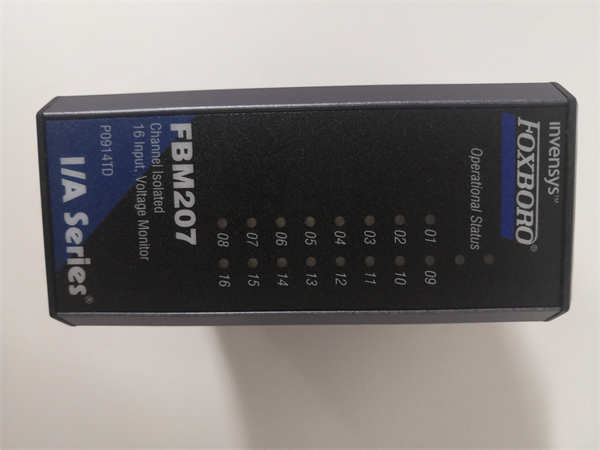

FBM207 P0914TD FOXBORO

兼容性与升级路径 (技术支持)

为确保 FBM207 (P0914TD) 100% 适用于您的 I/A Series 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 I/O 处理器（如 FBM207-IOP）固件版本 ≥ v5.1；早期版本可能不支持全部 RTD 类型或诊断细节。
• 配套组件：必须与指定端子底座配合使用：
  • FBM207-TB：非冗余三线制/四线制端子板
  • FBM207-RB：冗余配置专用底座
    错误底座将导致接线错误或冗余失效。
• 替代关系：FBM207 在后续 I/A Series Evolution 平台中被 FBM247（通用高密度AI模块）取代；若系统仍在 Classic I/A 架构下运行，此模块为唯一原生 RTD 输入选项。
