Name: FOXBORO FBM202 P0926EQ 热电偶/毫伏输入模块 - 山西鑫业达国际贸易官网
Brand: FOXBORO

描述

FOXBORO FBM202 P0926EQ是一款高性能、多通道的隔离型热电偶/毫伏输入模块，专为Foxboro I/A Series分布式控制系统（DCS）设计。作为Foxboro I/A Series 200系列现场总线模块（FBM）家族的重要成员，FBM202 P0926EQ模块能够精确地采集来自现场的热电偶或毫伏传感器信号，并将其转换为数字量数据，通过冗余的2Mbps模块总线传输至主控制器（如FCM或FCP）进行处理。这款模块凭借其卓越的通道隔离、高精度数据转换以及对恶劣工业环境的适应能力，为温度和电压测量提供了可靠且经济高效的解决方案。无论是在石油化工、电力、冶金还是其他需要精确温度监控的工业过程，FBM202 P0926EQ都展现出其在提高过程控制质量、确保系统稳定运行方面的核心价值，是Foxboro I/A Series系统实现高级过程控制和优化的关键组件。

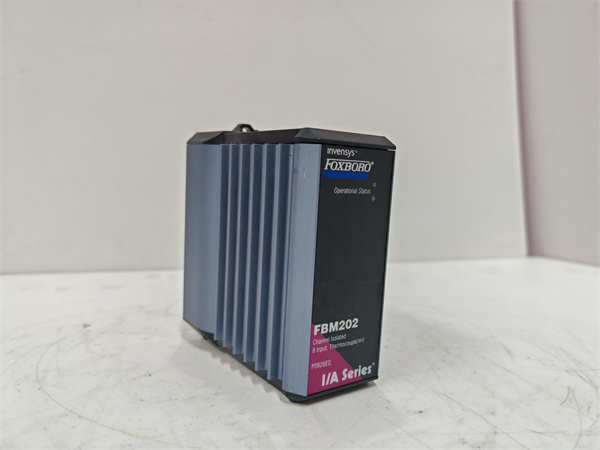

FOXBORO FBM202 P0926EQ

技术规格

产品型号：FBM202 P0926EQ

制造商：：FOXBORO(Invensys/Schneider Electric)

产品类型：热电偶/毫伏输入模块

输入通道数：8个独立隔离通道

输入信号类型：热电偶（B,E,J,K,N,R,S,T型），毫伏（mV）

输入范围：-10.5至+69.5 mV DC(0至64,000原始计数)

冷端补偿：1路隔离RTD参考结补偿通道

信号隔离：通道之间及通道与地之间电气隔离(1500 V RMS或更高)

A/D转换：每通道独立Sigma-Delta转换

烧断检测：热电偶断线（满量程向上跳变）

精度：mV输入：±0.03%量程；RTD通道：±0.03%量程(25°C下)

工作温度：-40°C至+80°C(取决于TA和外壳)

电源：24 VDC(冗余)

功耗：3 W(最大)

安装方式：Compact200系列底板安装(DIN导轨或机架安装)

主要特点和优势

FOXBORO FBM202 P0926EQ热电偶/毫伏输入模块以其创新设计和卓越性能，在工业过程控制中提供显著优势。

高精度与可靠性：FBM202 P0926EQ采用每通道独立的Sigma-Delta模数转换技术，确保了对热电偶和毫伏信号的高精度采集，其毫伏输入精度高达±0.03%量程。同时，通过内置的热电偶断线检测功能（向上跳变），及时识别传感器故障，极大地提升了系统测量的可靠性和过程安全性。

卓越的通道隔离能力：FBM202 P0926EQ的每个输入通道都实现了完全的电气隔离，这意味着各个输入信号之间以及信号与大地之间互不影响。这种隔离设计有效杜绝了接地回路、共模噪声以及瞬态电压对测量信号的干扰，确保了数据传输的纯净性和稳定性，尤其在高噪声或潜在电位差的工业环境中表现出色。

灵活的冷端补偿：模块内置一个独立的隔离型RTD参考结补偿通道，可以精确测量热电偶的冷端温度，并自动进行补偿，从而消除因环境温度变化引起的热电偶测量误差，确保了宽温度范围内的测量准确性。这一特性使得FBM202 P0926EQ能够适应各种复杂的热电偶应用场景。

坚固耐用的工业级设计：FBM202 P0926EQ模块采用坚固的工业级外壳和组件，能够承受严苛的工业环境，包括宽泛的温度范围、湿度和振动。其紧凑的设计便于安装在标准Compact200系列底板上，并支持热插拔功能，简化了现场维护和系统扩展。

无缝集成与易用性：作为Foxboro I/A Series DCS系统的一部分，FBM202 P0926EQ模块与Foxboro控制器（如FCM、FCP）及其他FBM模块无缝集成。它通过冗余的2Mbps模块总线进行通信，确保数据传输的高速和可靠性。此外，软件可配置的集成周期和变化率限制选项，为用户提供了极大的灵活性，以适应不同的过程控制需求。

FOXBORO FBM202 P0926EQ

应用领域

FOXBORO FBM202 P0926EQ热电偶/毫伏输入模块因其高精度和可靠性，在需要精确温度和电压测量与控制的各种工业领域中具有广泛应用。

在石油天然气和石化工业中，FBM202 P0926EQ是炼油厂、化工厂和天然气处理厂温度监测的核心组件。它用于精确测量反应釜、蒸馏塔、管道和储罐中的关键温度点，确保工艺流程在安全和最佳操作参数下运行。例如，在催化裂化、聚合反应或蒸馏过程中，准确的温度数据对于产品质量和防止危险事故至关重要。

在电力生产行业，特别是火力发电厂和核电站，FBM202 P0926EQ被用于监测锅炉、汽轮机、发电机组和冷却系统中的温度。它为燃料燃烧效率优化、设备过热保护以及整体电厂安全提供了关键的实时温度数据。在核电站中，对反应堆和相关辅助系统的精确温度监控是确保运行安全和防止事故发生的基石。

在冶金和材料加工行业，如钢铁厂、铝厂和玻璃制造厂，FBM202 P0926EQ用于监测高温炉、熔炉、退火炉和热处理设备中的温度。这些精确的温度测量对于控制材料的相变、晶粒结构形成和最终产品性能至关重要，直接影响产品的质量和能耗。

此外，FBM202 P0926EQ也广泛应用于制药、食品饮料、纸浆和造纸等行业。在制药生产中，它确保了药品生产过程中的温度控制符合严格的法规要求。在食品饮料行业，它用于监控巴氏杀菌、灭菌和烘焙过程，保证产品质量和食品安全。在纸浆和造纸行业，它在纸浆蒸煮、干燥和漂白等环节提供精确的温度控制。

安装与维护

安装前准备：在安装FBM202 P0926EQ模块之前，务必确保所有电源已断开，并严格遵守相关的电气安全规范。检查安装环境是否符合模块的技术规格，例如温度、湿度和振动要求。确认底板（Baseplate）和接线端子板（Termination Assembly）的型号与FBM202 P0926EQ兼容，并已正确安装。准备好必要的工具，如螺丝刀、剥线钳和万用表。在连接现场热电偶或毫伏信号线之前，应仔细检查接线的极性和类型，避免因接线错误导致模块损坏或测量不准确。确保所有电缆都按照系统设计和规范要求进行路由和固定，以防止物理损坏或电磁干扰。

维护建议：为了确保FBM202 P0926EQ模块的长期稳定运行，建议定期进行预防性维护。这包括目视检查模块及其接线，确保没有物理损坏、松动或腐蚀。定期检查接线端子是否紧固，特别是在振动较大的环境中。尽管FBM202 P0926EQ具有出色的隔离能力，但定期检查现场接地系统以确保良好接地，对于减少噪声干扰至关重要。如果模块的LED指示灯显示异常状态，应参照产品手册进行故障诊断。在更换FBM202 P0926EQ模块时，利用其热插拔功能，可以在不中断系统运行的情况下进行操作，但仍需遵循正确的移除和安装步骤，以避免数据丢失或系统不稳定。建议建立备件库存，确保在模块故障时能够快速更换，最大限度地减少停机时间。

产品保障

我们对所提供的FOXBORO FBM202 P0926EQ模块的质量充满信心，并致力于为客户提供全面的产品保障。
