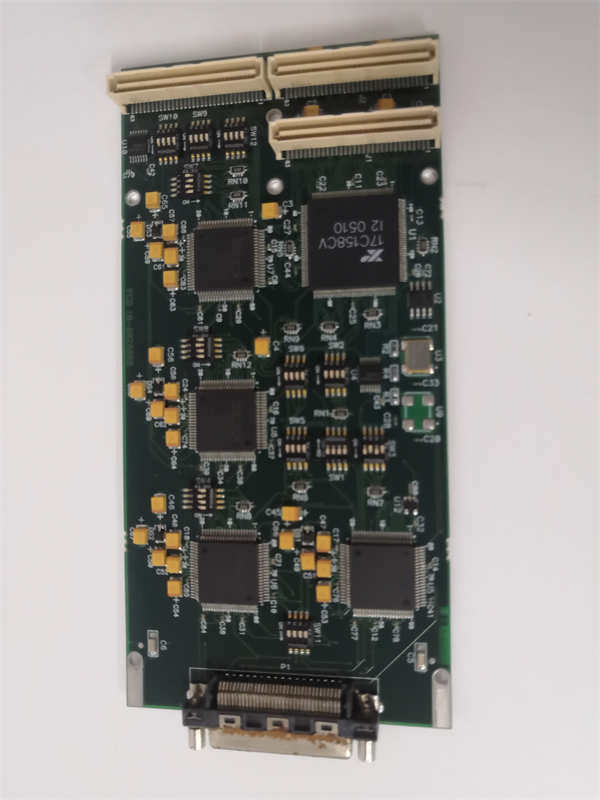

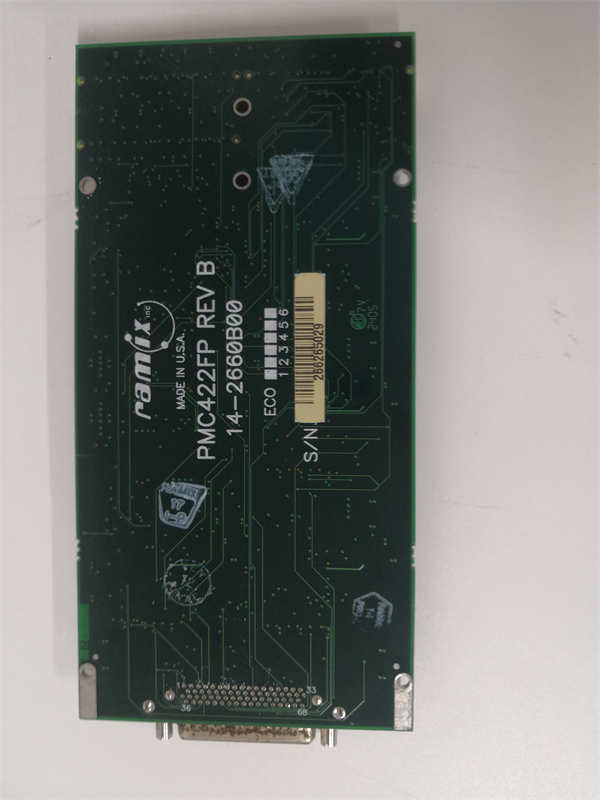

FORCE PMC422FP | PMC 系列高性能运动控制器 | 多轴同步控制可靠性解决方案

描述

关键技术规格

• 产品型号: PMC422FP
• 制造商: FORCE Control Systems（技术现由专业工业自动化服务商维护）
• 所属系统: FORCE PMC 系列开放式运动控制平台
• 控制轴数: 最多 32 轴（通过 SERCOS 光纤环网扩展）
• 通信接口:
  • 2×SERCOS II 光纤接口（ST 型），构成双环冗余网络
  • 1×RS-232（调试端口）
  • 可选配 Ethernet（用于 HMI 或上位监控）
• 插补能力: 支持 3D 直线/圆弧插补、样条插补，最小插补周期 ≤ 1 ms
• 编程环境: FORCE WorkShop（基于 IEC 61131-3：LD, ST, SFC） + 高级运动库（电子齿轮、电子凸轮、飞锯等）
• I/O 同步: 支持分布式高速 I/O 模块（如 PMC-I/O 系列），同步精度 ≤ ±1 µs
• 电源需求: +24 VDC / 2.5 A（典型）
• 工作温度: 0°C 至 +55°C

FORCE PMC422FP

功能定位与应用场景分析

PMC422FP 是 FORCE Control Systems PMC 系列中的旗舰级运动控制器，专为高动态、高同步性要求的工业设备设计。其核心价值在于将复杂多轴协调控制与确定性实时通信集成于单一硬件平台，广泛应用于印刷机械、包装设备、金属加工中心及机器人系统。

该控制器通过 SERCOS 光纤环网连接伺服驱动器（如 IndraDrive、Lenze 9300 等兼容设备），实现微秒级同步，避免传统脉冲+方向控制的累积误差和布线复杂性。PMC422FP 内置高性能运动内核，可独立执行轨迹规划，减轻上位机负担，并支持 PLCopen Part 4 标准功能块，便于程序移植与维护。

典型应用场景包括：

• 场景一：用于高速凹版印刷机，同步控制放卷、印刷滚筒、套准纠偏及收卷共 12 轴，确保套印精度 ≤ ±0.1 mm
• 场景二：部署于管材激光切割工作站，实现 XYZ 直线轴与旋转 C 轴的 4 轴联动插补，支持复杂轮廓切割
• 场景三：作为仍在服役的 FORCE 系统关键备件，替换故障控制器，保障专用设备（如军工或航空装配线）持续运行至生命周期终点

质量标准与测试流程

运动控制器的时序漂移或通信抖动可能导致加工废品甚至机械碰撞。我们对每一台 PMC422FP 实施严格的动态性能验证：

• 外观与清洁：检查光纤接口无划痕、灰尘，模块散热片无积尘，连接器无氧化，确保长期光学与电气可靠性。
• 上机实测：将模块安装于真实 FORCE 测试平台（含至少 4 轴 SERCOS 伺服驱动器及编码器反馈），加载标准轨迹程序（如螺旋插补、电子凸轮），进行 48 小时连续运行测试。
• 功能诊断：
  • 验证 SERCOS 环网通信周期稳定性（抖动 < ±0.5 µs）；
  • 测试 32 轴满负载下的 CPU 扫描周期与轨迹跟随误差；
  • 模拟单光纤链路中断，确认双环冗余自愈时间 < 10 ms；
  • 校验高速 I/O 触发与轴位置锁存的同步精度（≤ ±1 µs）。
• 质保承诺：仅通过全部运动性能、网络鲁棒性与热稳定性测试的模块方可出库，并提供 12 个月功能性质量保证，覆盖 FPGA 配置丢失、SERCCON 芯片老化及固件异常风险。

FORCE PMC422FP

兼容性与升级路径 (技术支持)

为确保 PMC422FP 在您的设备中安全可靠运行，请务必核对以下关键信息：

• 硬件/固件：PMC422FP 需搭配 FORCE WorkShop v3.x 或 v4.x 编程环境；旧版软件可能无法支持全部运动库功能。建议备份现有应用程序及轴参数。
• 配套组件：必须使用 SERCOS II 兼容伺服驱动器（如 Bosch Rexroth IndraDrive Cs、Lenze 93xx with SERCOS option）；非兼容驱动器需通过适配器转换，可能损失同步性能。
• 替代关系：PMC422FP 是 PMC420/421 的增强版，增加光纤接口与更高轴数支持。若新建项目，建议评估迁移到 Bosch Rexroth ctrlX AUTOMATION 或 Beckhoff TwinCAT 平台以获得长期生态支持。
