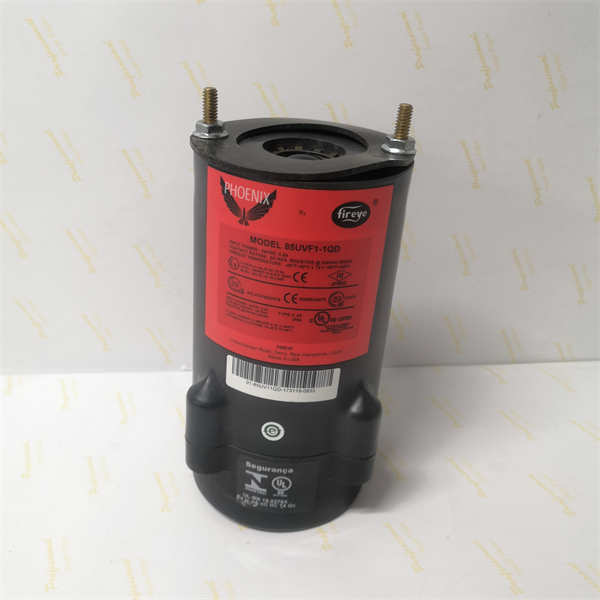

Fireye 85UVF1-1QD 集成式紫外线（UV）火焰扫描器

描述

Fireye 85UVF1-1QD是一款高性能的Phoenix系列集成式紫外线（UV）火焰扫描器。作为Fireye在燃烧控制和火焰安全领域的旗舰产品之一，该模块专为工业燃烧应用设计，能够提供精确且可靠的火焰检测。它采用微处理器技术和固态UV传感器，用于监测燃烧器产生的紫外线辐射，以确认火焰是否存在。

85UVF1-1QD的主要特点是其集成化设计，它包含了一个内部火焰继电器，具有自动设定的ON/OFF阈值，从而无需单独的火焰放大器或火焰开关。这大大简化了安装和接线，降低了系统复杂性和成本。该模块通过检测火焰的调制幅度（火焰“闪烁”）来工作，并在设置过程中自动存储火焰特征，自动选择最佳传感器增益，确保准确、一致的性能。85UVF1-1QD还具有全面的自诊断和电子自检功能，确保其操作完整性。型号中的“QD”表示它配备了**快速断开（Quick-Disconnect）**连接器，便于安装和维护。这款火焰扫描器符合FM、UL/c和CE等主要工业安全认证，适用于各种苛刻的工业环境。

技术规格

产品型号：85UVF1-1QD(Phoenix系列)

制造商：Fireye

产品类型：集成式紫外线（UV）火焰扫描器

火焰检测类型：紫外线(UV)

检测波长范围：295至340纳米(nm)

传感器类型：固态UV传感器

输入电源：24 VDC(标称),200 mA(典型)

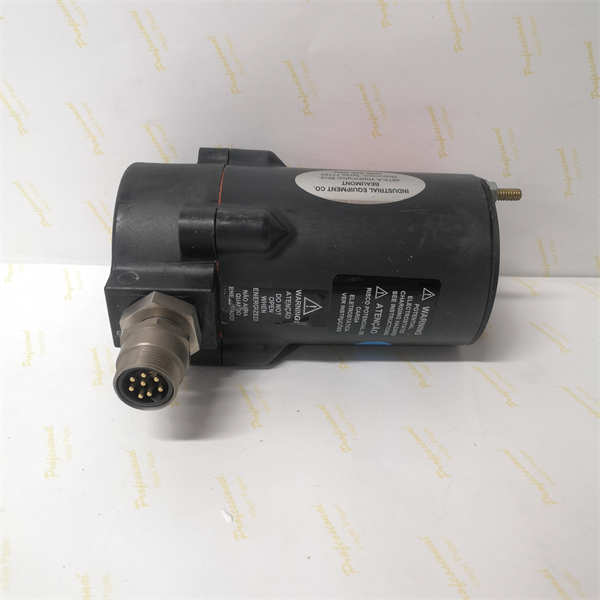

电气连接：8针快速断开(Quick-Disconnect,QD)

输出：火焰继电器(SPST,常开,N.O.)，故障继电器(SPST,常闭,N.C.)，4-20mA模拟量火焰强度输出

继电器触点额定值：最小：10 mA 5 Vdc；最大：2 A 30 Vdc,2 A 230 Vac(阻性负载)

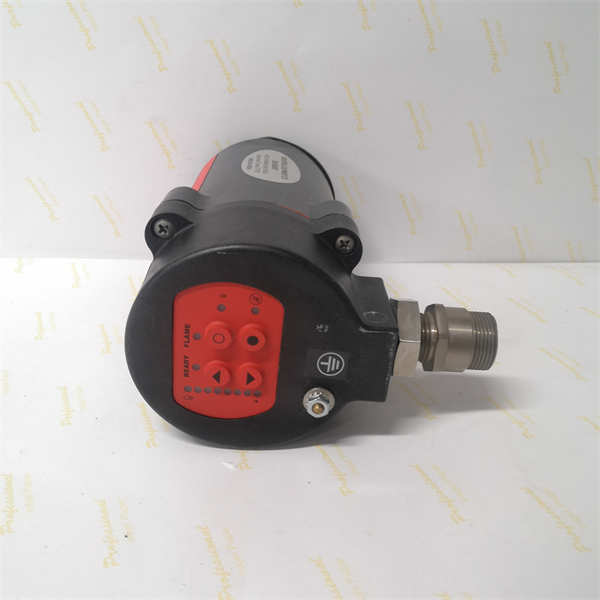

状态指示：多个LED指示灯(火焰信号强度、火焰继电器、就绪、目标、背景选择和故障代码)

自检功能：全面自诊断和电子自检

壳体材料：铸铝(通常带灰色聚酯粉末涂层)

防护等级：IP66/NEMA 4X(典型)

工作温度范围：-40°F至150°F(-40°C至65°C)

冷却/吹扫空气：4 SCFM(113 l/min)at 3/8″螺纹安装法兰，或1英寸“Y”接头

认证：FM(Factory Mutual),UL/c(Underwriters Laboratories/Canadian Standards),CE(ConformitéEuropéenne)

重量：约9.5磅(4.3 kg)

主要特点和优势

Fireye 85UVF1-1QD火焰扫描器凭借其先进的技术和集成功能，为工业燃烧系统带来了显著的特点和优势：

高精度UV火焰检测：采用灵敏的固态紫外线传感器，能够在295至340纳米的波长范围内精确检测火焰的存在，即使在存在背景辐射或燃料种类多样的情况下，也能提供可靠的火焰信号。

集成式设计，简化系统：内置火焰继电器和自动ON/OFF阈值设置，无需外部火焰放大器或火焰开关，显著减少了接线、安装时间和成本，降低了系统复杂性。

智能自诊断与自检功能：模块具备全面的自诊断和电子自检能力，持续监控自身状态，并在检测到故障时及时报警，确保系统的安全完整性，最大限度地减少了因设备故障导致的意外停机。

快速断开（QD）连接：8针快速断开连接器设计，使得安装和维护过程变得更加快捷和方便，尤其适用于需要频繁插拔或快速更换的工业环境。

丰富的状态指示与4-20mA输出：多个LED指示灯提供清晰的火焰信号强度、继电器状态和故障代码，便于现场人员进行快速诊断。标准的4-20mA模拟量输出可用于远程监控火焰强度，实现更精细的燃烧控制和性能优化。

坚固耐用，适应严苛环境：采用铸铝外壳并达到IP66/NEMA 4X防护等级，能够抵御恶劣的工业环境，包括灰尘、潮湿和温度变化，确保长期稳定可靠的运行。

广泛的认证：获得FM、UL/c和CE等国际主要机构的认证，确保产品符合严格的安全和性能标准，适用于全球范围内的工业应用。

应用领域

Fireye 85UVF1-1QD火焰扫描器由于其高可靠性、精确检测能力和坚固耐用性，在各种工业燃烧应用中发挥着关键作用：

工业锅炉和燃烧器：广泛应用于各种工业锅炉，无论是燃气、燃油还是双燃料燃烧器，用于精确检测火焰是否存在，确保燃烧安全，防止燃料堆积和爆炸风险。

加热炉和焚烧炉：在炼油厂、石化工厂的加热炉、裂解炉以及工业废弃物焚烧炉中，用于监控燃烧过程，确保火焰稳定燃烧，优化燃烧效率并满足排放要求。

导热油炉和烘干设备：在需要精确温度控制和安全运行的导热油炉和工业烘干设备中，确保燃烧器火焰的持续存在，防止意外熄火。

低氮氧化物（Low NOx）燃烧器：在现代低NOx燃烧器中，火焰特征可能更为复杂，85UVF1-1QD能够有效检测其独特的UV辐射特性，确保安全运行并符合环保标准。

废气/废油燃烧器：用于处理工业废气和废油的燃烧装置，能够适应不同燃料类型，提供可靠的火焰检测。

其他工业加热和过程应用：凡是涉及燃料燃烧产生火焰的工业过程，如烤箱、窑炉、锻造炉等，都需要可靠的火焰检测系统来确保操作安全和效率。

相关产品

与Fireye 85UVF1-1QD火焰扫描器相关的产品主要包括Fireye的其他火焰检测器、燃烧控制系统、火焰安全继电器以及配套附件。

Fireye 85IRF系列集成式火焰扫描器:与85UVF系列功能相似，但采用红外（IR）传感器，适用于检测红外辐射的火焰（如燃油火焰）。

Fireye Phoenix系列其他型号:包括带有K3滤光片（85UVF1-1QDK3，用于扩展UV范围）或CEX防爆外壳的型号，以及光纤版本（如85UVF1-2QD）。

Fireye Nexus NX系列燃烧管理系统:用于多燃烧器应用，集成燃烧器启动、监控和安全关断功能，可与85UVF1-1QD配合使用。

Fireye BurnerLogix™系列控制器:微处理器型燃烧器管理系统，为单个燃烧器提供完整的点火、火焰监控和安全功能。

Fireye Flame-Monitor™系列控制器:传统的火焰安全继电器，与火焰扫描器（如85UVF1-1QD）配合使用，提供火焰开关和报警输出。

Fireye 59-546-xx系列电缆:适用于85UVF1-1QD快速断开连接的8芯电缆组件，有不同长度可选。

Fireye 129-168-1/2安装法兰:适用于85UVF/IRF系列扫描器的安装法兰，用于将扫描器固定到燃烧器或炉壁上。

Fireye Purge Air Fan/Purge Air Fitting:用于提供冷却和吹扫空气，保持扫描器透镜清洁，尤其是在高温或多尘环境中。

Fireye Insight II系列集成式火焰扫描器(95DSS/95IR/95UV):Fireye的另一款先进集成式火焰扫描器系列，提供更高级的诊断和通信功能。

安装与维护

安装前准备：

查阅手册：在安装Fireye 85UVF1-1QD之前，务必仔细阅读Fireye提供的Phoenix系列集成式火焰扫描器安装和操作手册（如CU-119）。该手册包含详细的接线图、安装尺寸、安全注意事项和启动程序。

安全措施：确保所有相关设备（燃烧器、炉膛、燃料供应）的电源已断开，并采取所有必要的LOTO（Lockout/Tagout）程序，以防止意外启动。

环境检查：确保安装位置符合设备的温度、湿度和振动要求。炉膛窥视孔（Sight Pipe）应清洁无堵塞，且火焰信号无阻碍。

硬件准备：准备好合适的安装法兰（如129-168-1或60-2692，需单独订购）、兼容的8芯快速断开电缆（如59-546-xx系列）、必要的冷却/吹扫空气管道和电源。

ESD防护：在处理模块时，严格遵守静电放电（ESD）防护措施，佩戴防静电手套和腕带。

维护建议：

定期清洁：定期检查并清洁火焰扫描器透镜，确保其无灰尘、油污或燃烧产物堆积，这会影响火焰检测的准确性。

吹扫空气：确保冷却/吹扫空气供应清洁、干燥且流量充足，以防止透镜污染和扫描器过热。

功能检查：定期进行火焰扫描器的自检功能测试，并观察LED指示灯，确认其工作正常，无故障代码。

信号强度监控：监控4-20mA火焰强度输出，将其趋势化可以帮助识别燃烧器或扫描器的潜在问题。

接线检查：定期检查所有电气连接，确保接线牢固，无松动或腐蚀。

固件更新：关注Fireye官方发布的固件更新和技术公告，适时进行升级，以获取最新功能和安全改进。

专业维护：任何复杂的故障诊断或内部维修应由经过Fireye授权或培训的专业技术人员进行。

产品保障

我们对Fireye 85UVF1-1QD火焰扫描器的卓越品质和在工业环境下的可靠性能提供全面的产品保障。
