FBM242 RH916TA FOXBORO 离散输出接口模块

Description

FOXBORO FBM242 RH916TA是一款通道隔离的16通道离散输出接口模块(Channel Isolated,16 Output,Switch(Ext.Source)Interface Module)，属于FOXBORO I/A Series分布式控制系统(DCS)的现场总线模块(FBM)系列。FOXBORO FBM242 RH916TA设计用于将来自控制处理器的离散输出信号接口到现场执行机构或其他离散输入设备。其关键特性在于每个输出通道都与其他通道和接地进行电气隔离，当与外部激励一起使用时，还提供组隔离，从而提高了系统的可靠性和抗干扰能力。这款FOXBORO FBM242 RH916TA模块支持15至60 V DC以及120 V AC/125 V DC和240 V AC的离散输出信号电压，使其能够适应各种工业应用的需求。FOXBORO FBM242 RH916TA结构紧凑且坚固耐用，适用于Class G3(恶劣)环境。它执行数字I/O应用程序，支持梯形逻辑，并提供输出的故障安全配置选项。

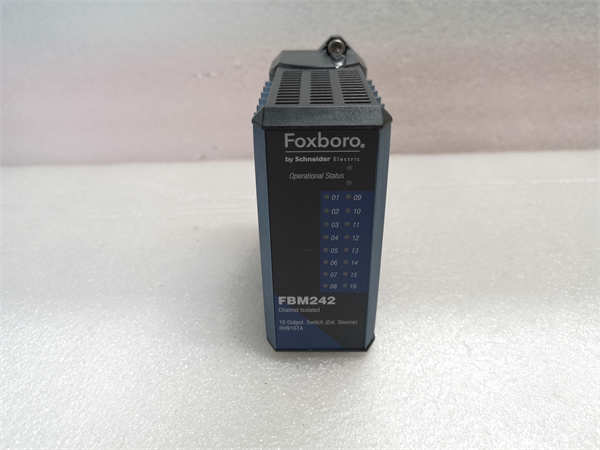

FBM242 RH916TA FOXBORO

技术规格

产品型号：FBM242/RH916TA

制造商：FOXBORO(Schneider Electric)

产品类型：离散输出接口模块(Externally Sourced,Discrete Output Interface Module)

输出通道数：16个通道

输出类型：外部电源开关(Externally Sourced Switch)

支持输出电压：15至60 V DC,120 V AC/125 V DC,240 V AC

每通道最大负载电流：2.25 A(DC),[AC电流规格请参考具体手册]

通道隔离：每个通道与其它通道及地之间电气隔离

组隔离：使用外部激励时提供组隔离

供电电压：24 V DC+5%,-10%(用于模块自身供电)

功耗：3 W(最大) 24 V DC

散热：6.5 W(最大) 24 V DC(所有输出均为1.5 A时)

工作温度：-20至+70°C(-4至+158°F)

相对湿度：5至95%(非冷凝)

安装方式：安装在模块化底板上

主要特点和优势

FOXBORO FBM242 RH916TA离散输出接口模块具有以下显著的特点和优势：

16个离散输出通道：提供高密度的离散输出点，适用于需要控制大量开关设备的场合。

支持多种输出电压：能够驱动不同电压等级的现场设备，应用范围广泛。

通道和组隔离：有效防止通道间以及通道与地之间的电气干扰，提高了系统的可靠性和安全性。

外部电源供电：输出侧由外部电源供电，提供了更大的灵活性，可以根据现场设备的电源要求进行选择。

故障安全配置：支持配置输出在故障状态下的行为，增强了过程的安全性。

坚固耐用的设计：适用于Class G3(恶劣)工业环境，保证了在严苛条件下的可靠运行。

紧凑的尺寸：节省了控制柜内的安装空间。

无需校准：模块和端子排无需校准，简化了维护工作。

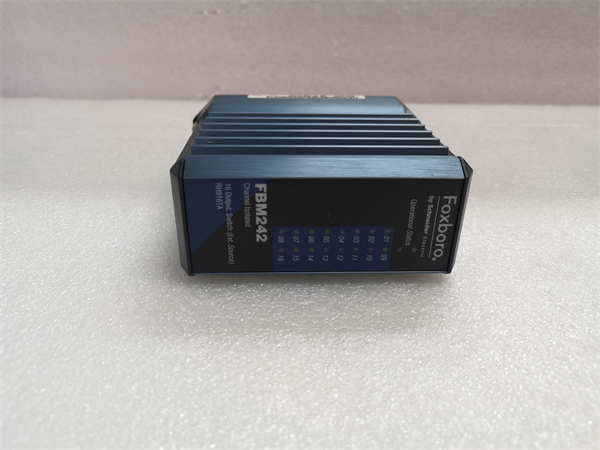

FBM242 RH916TA FOXBORO

应用领域

FOXBORO FBM242 RH916TA离散输出接口模块广泛应用于各种工业自动化领域，用于控制各种离散执行机构和指示设备，例如：

过程控制系统(PCS)：用于控制阀门、继电器、接触器、指示灯、报警器等。

安全仪表系统(SIS)：用于驱动安全相关的执行机构，如紧急停车阀。

楼宇自动化系统(BAS)：用于控制照明、风机、电磁阀等。

机械自动化：用于控制机床、包装机械等设备的开关动作。

在这些应用中，FOXBORO FBM242 RH916TA能够提供可靠的离散输出信号，实现对现场设备的精确控制。

相关产品

与FOXBORO FBM242 RH916TA离散输出接口模块相关的产品包括：

FOXBORO I/A Series控制处理器(FCP)：用于执行控制策略并与FBM242通讯。

FOXBORO I/A Series底板：用于安装FBM242模块。

FOXBORO现场总线模块(FBM)系列：包括各种模拟量输入/输出、离散量输入等模块，用于构建完整的I/O系统。

FOXBORO端子排(Termination Assembly-TA)：与FBM242配套使用，用于现场接线和信号连接，例如P0916NG。

现场执行机构和指示设备：由FBM242控制的阀门、继电器、接触器、指示灯等。

安装前准备：在安装FOXBORO FBM242 RH916TA离散输出接口模块之前，请务必仔细阅读相关的产品手册和系统文档，确保安装环境符合要求。检查模块的包装是否完好，确认型号与订购型号一致。准备好必要的安装工具和线缆，并确保控制系统电源已断开。根据手册的接线图，正确连接现场设备的电源线和控制线到相应的端子排，然后将端子排连接到FOXBORO FBM242 RH916TA模块。确保所有接线牢固可靠，并进行必要的屏蔽和接地处理，以减少电磁干扰。将FOXBORO FBM242 RH916TA模块正确安装到控制系统的模块化底板上，并固定牢固。

维护建议：为了确保FOXBORO FBM242 RH916TA离散输出接口模块的长期稳定运行，建议定期检查模块的连接器和线缆是否松动或损坏。保持模块清洁，避免灰尘积聚影响散热和信号传输。定期检查模块的指示灯状态，观察是否有异常报警。在进行任何维护操作之前，务必断开控制系统的电源。如需更换FOXBORO FBM242 RH916TA模块，请务必使用FOXBORO提供的原装或认证的备件，并由具备专业知识的人员进行操作。遵循系统维护手册的建议，进行定期的检查和维护，以延长模块和系统的使用寿命。

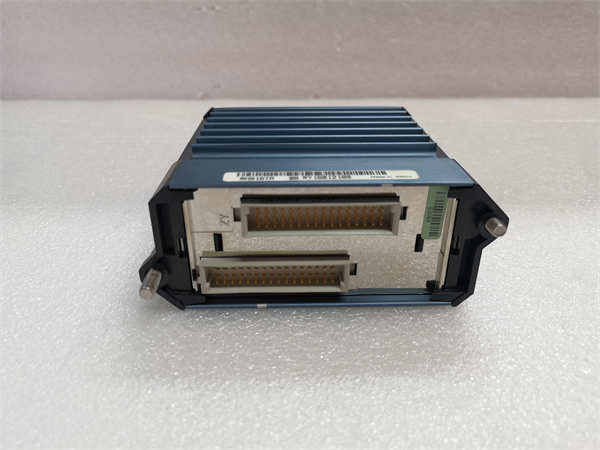

FBM242 RH916TA FOXBORO

产品保障

FOXBORO(Schneider Electric)对其FOXBORO FBM242 RH916TA离散输出接口模块提供全面的质量保证。所有产品在出厂前都经过严格的质量检测和性能测试，确保其符合相关的国际标准和行业规范。
