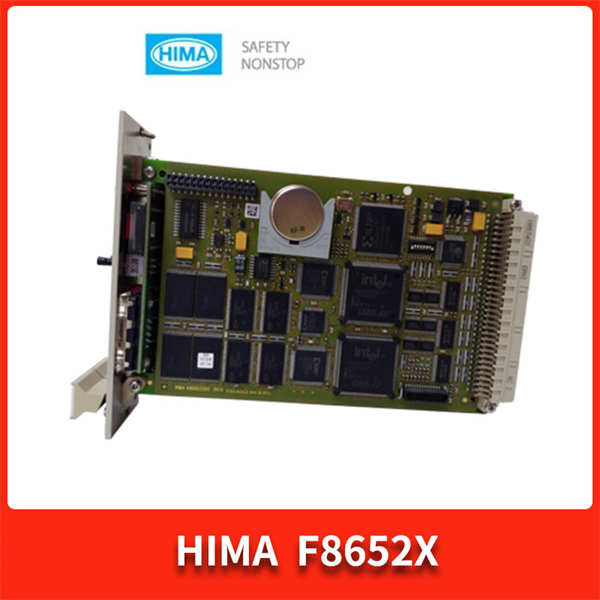

F8652X 处理器模块 – 适用于HIMax/HIMatrix系统，双时钟同步，稳定可靠！

描述

HIMA F8652X: 这块模块在工业安全系统里是绝对的“老大哥”，作为核心CPU模块，它就是整个系统的“大脑”。它内置双时钟同步的微处理器，专为高可靠性的安全应用而生。这款模块最大的亮点在于通过了SIL 3安全认证，处理器：Intel 386EX，时钟频率：25 MHz。它就是你确保生产过程安全、稳定的“指挥官”，专治各种工业“疑难杂症”，没毛病！

F8652X 产品概述

在工业安全控制这个圈子里，HIMA（海曼）这个牌子是公认的权威。而这款HIMA F8652X中央处理模块，就是HIMA F86系列中的一个核心成员，专门为HIMax和HIMatrix等安全系统量身打造。它可不是个简单的模块，而是一套完整的安全系统中的大脑，把CPU、内存、接口等核心功能全都集成在一块板卡上。这种高度集成的设计，极大地简化了系统架构，减少了安装空间和布线复杂度。

这块HIMA F8652X模块，它的型号就说明了一切：“F8652X”是系列名，而后面的那串数字则是它的身份代码。它最大的价值就在于，在保证最高安全等级的前提下，提供了强大的处理能力和丰富的接口。它能实时采集现场的各种信号，无论是开关量、模拟量，然后根据用户程序，做出安全、可靠的判断和控制。它就是那种你一眼看过去，就知道是干大事的家伙。它通常被用作独立的控制器，或者在一个更大规模的网络里，作为分布式控制系统（Distributed Control System, DCS）的一部分，通过SafeEthernet协议与其它设备无缝连接。

HIMA F8652X

F8652X 技术规格

主要特点和优势

咱们这块HIMA F8652X能在工业安全领域立足，靠的就是它的硬核实力。首先，你得知道它那最牛的身份——SIL 3安全认证。这个“安全完整性等级”（Safety Integrity Level, SIL）可不是随便贴的标签，它代表着模块的可靠性和安全性达到了最高标准，可以用于那些一旦失效就会造成严重后果的场合，比如紧急停车系统（Emergency Shutdown System, ESD）。有了这个认证，你就可以放心地把F8652X用在最关键的控制回路里。

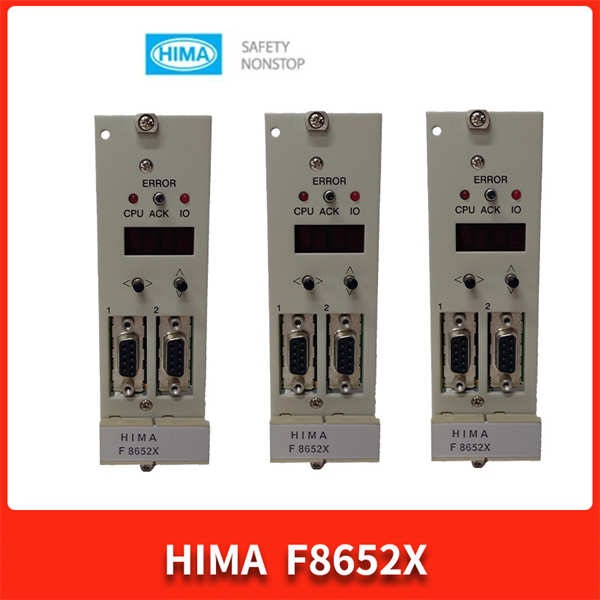

其次，它的核心是双时钟同步微处理器（Dual Clock-Synchronized Microprocessors）。这种冗余设计确保了即使其中一个处理器发生故障，另一个也能立即接管，保证系统继续安全运行。这种双重保险的机制，是实现SIL 3安全等级的关键。而且，这款HIMA F8652X还自带强大的自诊断功能（Self-diagnostics），能实时监控自己的状态，并通过其四位矩阵显示屏提供详细的诊断信息。一旦发现内部异常，它会立即报警，让你能在故障发生前就提前预警，把风险降到最低。此外，它还内置了一个安全看门狗（Watchdog），这个功能就像一个时刻警惕的警卫，一旦发现系统运行异常，就会立即强制停机，确保系统进入安全状态。

The HIMA F8652X central processing unit is a cornerstone of industrial safety, distinguished by its robust design and certified reliability. Its most significant feature is the SIL 3 certification from TÜV, which validates its suitability for use in the most critical safety instrumented systems. This certification guarantees that the controller’s safety functions are performed with a high degree of confidence, making it essential for applications where failure is not an option. The module’s design incorporates dual clock-synchronized microprocessors, a key element of its redundancy and fault tolerance. This ensures that even in the event of a single processor failure, the system remains operational and safe. The F8652X also features a comprehensive self-diagnostic system, providing real-time status updates and fault detection through its integrated display. This proactive approach to maintenance minimizes unplanned downtime and enhances overall system safety, solidifying its role as a critical component in any modern safety system.

应用领域

HIMA F8652X这块控制器，它的应用全部都围绕着一个核心：安全。凡是对过程控制安全有极高要求的行业，都少不了它。在石油天然气领域，它被广泛应用于紧急停车系统（ESD）、火灾和气体探测系统（F&G）以及燃烧器管理系统（BMS），确保在发生异常情况时能迅速采取安全措施，避免事故发生。在化工行业，尤其是在处理有毒有害物质的生产线上，HIMA F8652X作为大脑，负责处理来自各种传感器的信号，一旦超标，立即启动连锁保护，防止设备爆炸或泄漏。

此外，在电力、冶金和轨道交通等领域，F8652X也扮演着重要角色。在发电厂，它用于锅炉的联锁保护、汽轮机的超速保护等。在轨道交通领域，它被用于信号控制和站台安全门系统，保障乘客安全。总而言之，只要你的应用需要一个能够可靠处理多路信号，并且符合最高安全标准的控制器，HIMA F8652X就是你的首选。

相关产品

F8650X: HIMA的另一款中央处理模块，与F8652X功能类似，可能在内存或接口方面有所不同。

F8627X: HIMA的通讯模块，通常与F8652X配合使用，用于扩展以太网通讯功能。

F3236: HIMA的数字量输入模块，作为F8652X系统的I/O扩展模块。

F3330: HIMA的数字量输出模块，也常与F8652X配合使用，实现控制功能。

F35: HIMA的紧凑型安全控制器，适用于中小规模应用，与F8652X构成不同等级的安全系统。

HIMA F8652X

安装与维护

安装前准备: 安装HIMA F8652X模块前，必须确保系统电源已断开，并遵循所有安全操作规程。该模块采用插入式安装，需要将其稳固地插入机架（subrack）的相应槽位。尤其要注意，为了确保SIL 3的安全等级，安装和接线必须严格符合制造商的规范。安装后，需要通过HIMA的编程软件（如SILworX）进行配置和参数设置。此外，模块带有备份电池，在安装前需检查电池状态，并在运行时定期更换。

维护建议: HIMA F8652X本身设计得非常可靠，日常维护主要以预防性检查为主。定期检查模块上的LED指示灯和四位矩阵显示屏，它们会直观地显示模块的电源状态、通信状态以及故障信息。如果出现红色或黄色异常指示，需要立即通过软件进行诊断，查找具体故障原因。由于它用于安全系统，任何故障的排查和处理都应由具备专业知识和资质的人员进行，切忌随意拆装或更换，以避免影响系统的安全功能。
