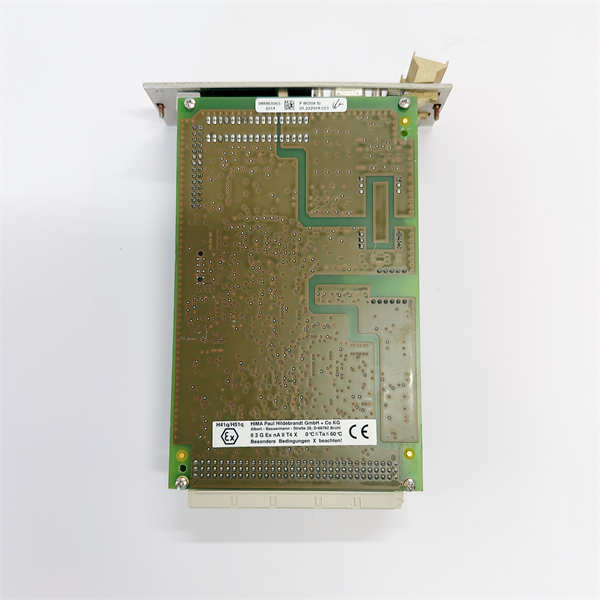

F8650X 984865065 HIMA 中央处理模块(CPU)

Description

HIMA F8650X 984865065是一款高性能、安全相关的中央处理模块（CPU），是HIMA HIMatrix和PES H51q系列安全系统的核心组件。作为HIMA安全系统的大脑，HIMA F8650X负责执行安全逻辑、处理数据和控制I/O模块，确保工业过程的最高安全性和可靠性。该模块严格遵循IEC 61508标准，并获得SIL 3（安全完整性等级3）认证，适用于对功能安全有最严格要求的应用。

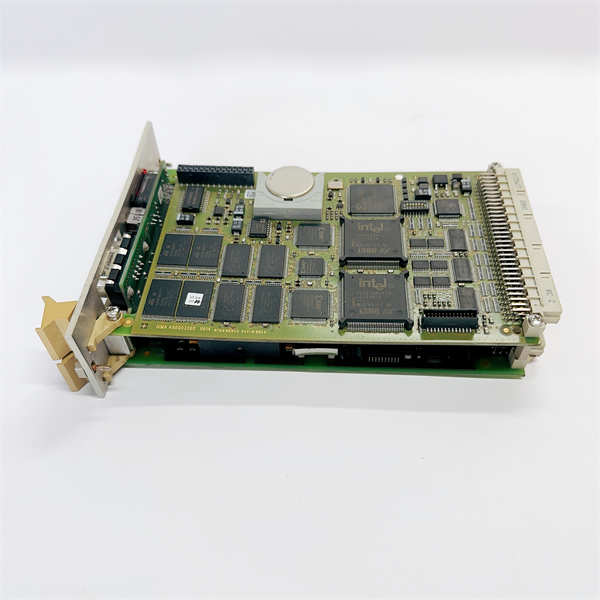

F8650X采用双时钟同步微处理器架构，集成了两个Intel 386EX 32位微处理器，每个处理器以25 MHz的频率运行。这种冗余设计极大地增强了模块的故障容忍度，确保在其中一个处理器出现故障时，系统仍能继续安全运行。每个微处理器配备了1 MB的Flash-EPROM用于操作系统和用户程序存储，以及1 MB的SRAM用于数据存储。

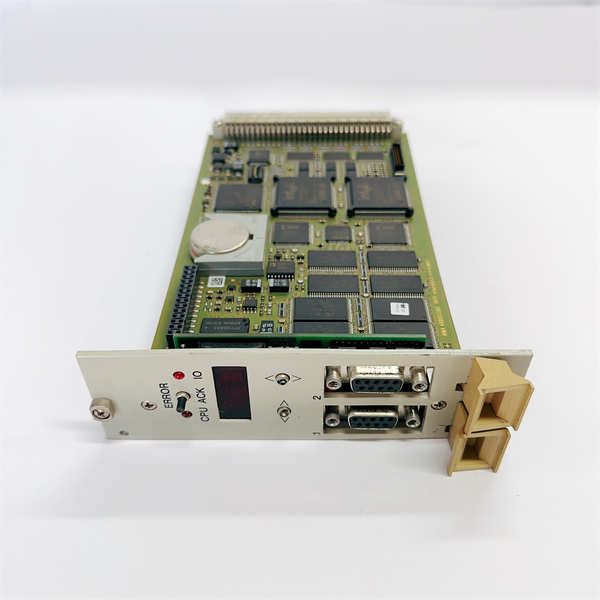

该模块还集成了两个带电气隔离的RS485串行接口，用于通信，以及一个四位矩阵诊断显示屏和LED指示灯，用于显示系统状态和错误信息，便于现场诊断。984865065内置安全相关的看门狗功能，可提供24 V的输出，负载能力高达500 mA，并具备短路保护。HIMA F8650X通过将系统总线和CPU功能集成在同一模块上，降低了投资成本，提高了灵活性，并为I/O模块提供了更多可用插槽。它是构建高可用性、高安全完整性安全仪表系统（SIS）的理想选择，广泛应用于石油天然气、电力、化工和机械安全等关键领域。

F8650X 984865065 HIMA

技术规格

产品型号：F8650X 984865065

制造商：HIMA

产品类型：中央处理模块(CPU)

处理器：双时钟同步Intel 386EX，32位微处理器

时钟频率：25 MHz(每个微处理器)

内存(每个微处理器)：1 MB Flash-EPROM(操作系统)/1 MB Flash-EPROM(用户程序)/1 MB SRAM(数据)

通信接口：2个RS485串行接口(带电气隔离)

诊断显示：四位矩阵显示屏，带LED指示灯

安全特性：安全相关看门狗(24 V输出，最大500 mA负载，短路保护)

安全完整性等级(SIL)：SIL 3(符合IEC 61508)

性能等级(PL)：PL e(Cat.4，符合EN ISO 13849-1)(部分资料提及)

兼容系统：HIMA HIMatrix,PES H51q-MS,-HS,-HRS

功耗(典型)：5 V:2 A

物理尺寸：8 SU宽度(约2.5 cm x 12.7 cm x 20.3 cm)

重量：约0.3 kg

工作温度范围：-20°C至+60°C

存储温度范围：-40°C至+85°C

湿度：5%至95%(无凝露)

其他特性：内置备用电池

主要特点和优势

HIMA F8650X 984865065作为HIMA安全系统的核心CPU模块，具备多项关键特点和显著优势，使其在最严苛的工业安全应用中脱颖而出：

高安全完整性等级认证:F8650X经过严格认证，符合IEC 61508标准的SIL 3安全完整性等级，部分资料也提及符合EN ISO 13849-1的PL e（性能等级e）。这意味着该模块能够用于最高风险的安全关键型应用，为人员、设备和环境提供最高级别的保护。

冗余微处理器架构:模块采用双时钟同步的Intel 386EX微处理器，每个处理器独立运行并相互监控。这种双重冗余设计显著提升了系统的故障容忍度和可用性，即使其中一个处理器发生故障，系统仍能保持安全运行，最大限度地减少了非计划停机时间。

强大的处理能力与内存:每个微处理器配备了1 MB的Flash-EPROM用于操作系统和用户程序，以及1 MB的SRAM用于数据存储。这提供了足够的计算能力和存储空间来执行复杂的安全逻辑和处理大量的过程数据，确保系统能够快速响应安全事件。

全面的自诊断与监控:HIMA F8650X内置强大的在线诊断功能，包括对自身硬件、软件和内存的持续自检。集成的安全看门狗功能，以及前面板的四位矩阵诊断显示屏和LED指示灯，提供了详细的系统状态和故障信息，极大地简化了现场诊断和故障排除。

灵活的通信能力:模块提供两个带电气隔离的RS485串行接口，支持与其他HIMA模块和外部设备的通信。这使得984865065能够轻松集成到各种分布式安全系统中，实现数据交换和协调控制。

集成化与成本效益:通过将CPU功能与系统总线集成在同一模块上，F8650X减少了所需的硬件组件数量，从而降低了初期投资成本。同时，这种集成化设计也提供了更多的I/O模块插槽，增加了系统的灵活性和可扩展性。

F8650X 984865065 HIMA

应用领域

HIMA F8650X 984865065中央处理模块凭借其卓越的功能安全性能、高可靠性和强大的处理能力，广泛应用于对安全性和可用性有最高要求的各类工业领域。作为HIMA安全系统的核心，它负责执行关键的安全逻辑，确保在危险工况下系统能够迅速而准确地做出响应。

在石油、天然气和石化行业，F8650X是紧急停车系统（ESD）、火气系统（F&G）、燃烧管理系统（BMS）以及油气管道安全控制系统中的大脑。它接收来自现场的安全输入信号（如压力、温度、流量、火焰探测器），执行复杂的安全逻辑，并在检测到危险情况时，向安全执行器（如安全阀、紧急切断阀）发送跳闸指令，从而防止爆炸、火灾、有毒气体泄漏等重大事故。

在电力生产和输配电领域，包括核电站、火力发电厂、水力发电厂和风力发电场，HIMA F8650X用于实现汽轮机超速保护、发电机安全联锁、锅炉水位保护和燃烧器安全管理等关键安全功能。它确保电厂设备在极端条件下能够安全停运，防止设备损坏和环境污染。

在化工和制药行业，984865065用于控制反应釜、精馏塔和储罐的安全联锁系统，监测和管理危险化学品的生产、储存和运输过程。它能够防止失控反应、泄漏和爆炸，保障生产过程的稳定和安全。

此外，F8650X也适用于轨道交通（如铁路信号控制和道岔保护）、机械安全（如大型机械的紧急停止系统和安全联锁）以及其他任何需要满足IEC 61508、IEC 61511等国际功能安全标准，并对系统响应速度、诊断能力和冗余性有极高要求的工业自动化系统。

相关产品

HIMA F8650X 984865065作为HIMA HIMatrix和PES H51q安全系统的核心CPU模块，与其相关联的产品涵盖了整个HIMA安全系统生态系统，包括各种I/O模块、电源模块、通信模块以及工程软件。

HIMA F8650E/F8641:这些是HIMA的其他CPU模块型号，可能在处理器、内存或接口配置上有所不同，但属于同一系列，功能类似，可作为替代或不同系统需求的选项。

HIMA F8652X/F8627X:其他HIMA中央模块或通信处理器，例如F8627X通常作为协处理器或通信模块与主CPU配合使用，实现SafeEthernet等高级通信功能。

HIMA F3xxx系列数字量输入/输出模块:例如F3237(数字量输入)、F3330(数字量输出)，这些是连接现场开关量设备的关键I/O模块，其数据传输和控制都由F8650X处理。

HIMA F6xxx系列模拟量输入/输出模块:例如F6217(模拟量输入)、F6706(模拟量输出)，用于连接现场模拟量传感器和执行器，其数据处理和安全逻辑同样由F8650X执行。

HIMA F7xxx系列电源模块:例如F7130A(电源模块)、F7553(IO总线耦合模块)，为整个HIMA系统和I/O子机架提供稳定电源和通信接口，是F8650X正常运行的基础。

HIMA机架系统:如B 9302系列机架，F8650X和其他模块都安装在这些机架中，构成物理系统。

HIMA SILworX软件:这是HIMA的综合工程工具，用于对包括F8650X在内的HIMA安全系统进行编程、配置、诊断、模拟和调试。它是系统开发和维护的核心软件平台。

HIMA HIMax系列安全系统:HIMA的另一款高性能安全系统，通常用于更大规模和更复杂的应用，可能与HIMatrix系列共享一些技术和模块。

安装与维护

安装前准备：在安装HIMA F8650X(部件号984865065)中央处理模块之前，请务必详细阅读HIMA提供的HIMatrix系统手册和所有适用的功能安全标准（如IEC 61508/61511）以及电气安全规范。首先，确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电。由于模块内部包含静电敏感元件，操作人员必须佩戴防静电腕带，并采取其他防静电措施，防止静电放电对模块造成损害。检查F8650X本体是否有运输损坏，并核对模块型号与系统要求一致。F8650X通常安装在HIMA主机架的指定CPU插槽中，请确保插槽干净无灰尘，并将模块小心地插入，使其牢固就位。请根据系统设计要求，正确连接电源线、RS485通信电缆和其他必要的接口，并确保接线端子牢固可靠。

维护建议：为确保HIMA F8650X模块的长期安全可靠运行和系统完整性，定期的预防性维护至关重要。应定期对模块及其连接进行目视检查，查看是否有任何物理损坏、连接松动或腐蚀迹象。保持模块和机架周围的清洁，清除灰尘和碎屑，确保良好的通风，以防止因过热导致的性能下降。监控HIMA F8650X前面板的四位矩阵诊断显示屏和LED指示灯状态，这些指示灯会提供模块电源、CPU运行状态、通信状态和诊断信息的重要视觉反馈。任何异常指示都应立即引起关注，并根据HIMA提供的用户手册进行故障排除。由于F8650X具备强大的在线自诊断功能，会持续监测自身状态，通常无需额外的定期功能测试。然而，建议定期通过HIMA的工程软件（如SILworX）审查系统的诊断日志和报警记录，以评估CPU和整个安全系统的整体健康状况。同时，严格遵循制造商推荐的固件更新策略，确保模块软件始终处于最新状态，以获取性能改进和安全补丁。在更换CPU模块时，务必遵循HIMA的更换程序，例如先松开固定螺丝，再快速移除模块，以避免触发错误的信号。
