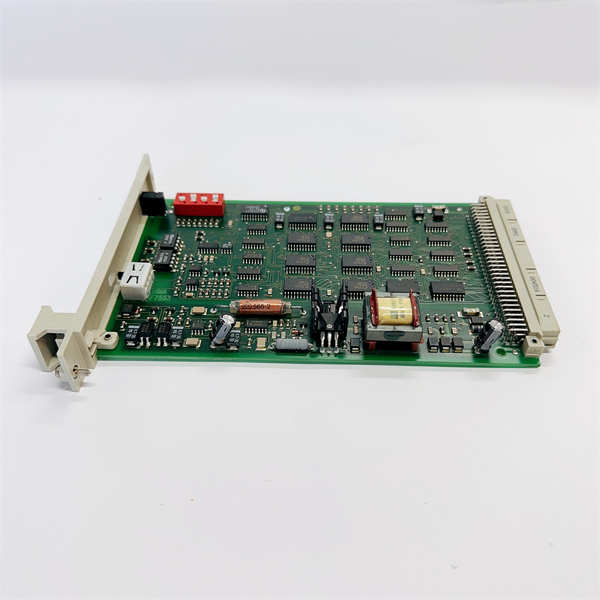

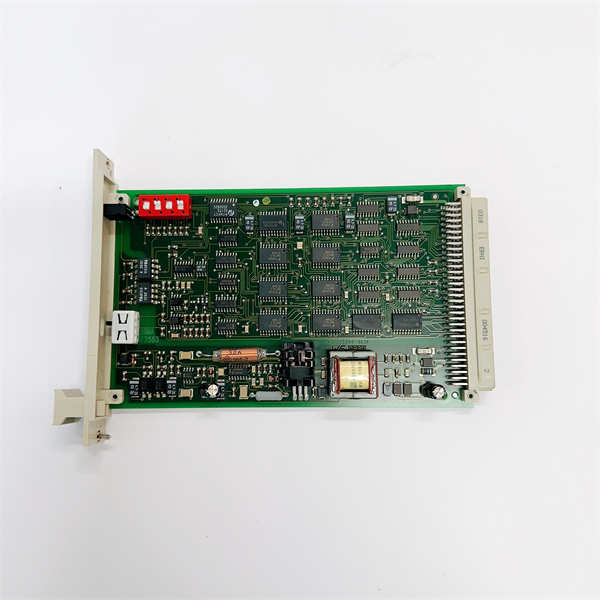

F7553 984755302 HIMA IO总线耦合模块

Description

HIMA F7553 984755302是一款专为HIMA HIMatrix和PES H51q系统设计的IO总线耦合模块。在工业自动化和安全仪表系统（SIS）中，这款耦合模块扮演着至关重要的角色，它负责实现I/O子机架与中央模块（CPU）之间的数据交换和信号传输，确保系统各部分间的无缝通信和协调。HIMA F7553不仅传输过程数据，还集成了对I/O子机架5V电源的监控功能，并将相应的状态信号传输至中央模块，从而增强了整个系统的诊断能力和可靠性。

该模块具备安全相关的看门狗信号，并在运行期间进行自动测试，确保其自身功能的正确性和安全性。984755302的设计旨在满足高可用性和高诊断覆盖率的要求，以支持符合SIL 3（安全完整性等级3）等标准的安全应用。通过其前面板上的LED指示灯，可以直观地显示看门狗信号状态和I/O模块的访问状态，极大地简化了现场的故障诊断和维护工作。HIMA F7553模块是构建分布式安全系统架构的关键组件，它通过稳定可靠的通信链路，保障了安全控制器与现场I/O设备之间的数据一致性和控制指令的及时执行，从而全面提升工业设施的运营安全性和效率。

F7553 984755302 HIMA

技术规格

产品型号：F7553 984755302

制造商：HIMA

产品类型：IO总线耦合模块

功能：监控I/O子机架5V供电，传输状态信号至中央模块，提供IO总线连接

兼容系统：HIMA HIMatrix,PES H51q

安全完整性等级(SIL)：通常支持SIL 3系统（模块自身诊断）

供电电压：5 VDC或24 VDC

功耗：5 VDC:600 mA(典型)；24 VDC:750 mA(典型)

自诊断功能：自动测试，安全相关看门狗信号监测

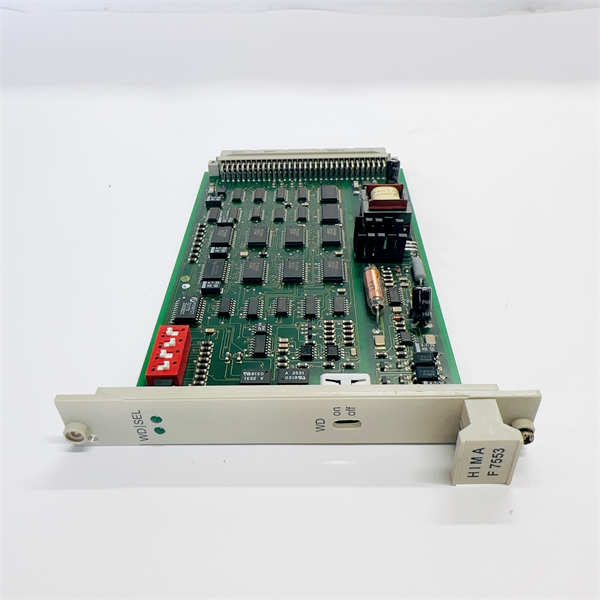

指示灯：WD(看门狗信号),SEL(I/O模块访问)LED指示灯

物理尺寸：4 TE宽度(约85 mm(宽)x 35 mm(高)x 125 mm(深))

重量：约0.14 kg至0.2 kg

工作温度范围：0°C至+55°C

存储温度范围：-40°C至+70°C

湿度：5%至95%(无凝露)

安装方式：插入HIMA机架插槽

主要特点和优势

HIMA F7553 984755302作为HIMA安全系统中的关键耦合模块，具备多项核心特点和显著优势，使其在确保工业过程安全方面发挥着不可或缺的作用：

核心通信与集成能力:F7553模块是I/O子机架与中央模块之间数据交换的桥梁，确保安全控制器能够可靠地接收来自现场I/O模块的数据，并向其发送控制指令。这种无缝集成能力对于构建分布式且响应迅速的安全仪表系统（SIS）至关重要。

全面的系统诊断与监控:HIMA F7553不仅仅是一个简单的通信接口，它还集成了对I/O子机架5V供电的实时监控功能。一旦检测到电源异常，它能够将相应的状态信号传输给中央模块，从而使得系统能够及时发现潜在的硬件故障，增强了整体系统的诊断覆盖率和可靠性。

高安全性和可靠性:模块内部具备安全相关的看门狗信号和自动测试机制，确保其自身的正常运行和通信链路的完整性。当984755302监测到异常情况时，它能够触发相应的安全响应，有助于系统达到SIL 3等高安全完整性等级的要求，保障人员和设备的安全。

灵活的配置与维护:F7553提供可配置的编码开关，用于设置机柜号或I/O总线号，方便系统集成和扩展。前面板上的LED指示灯清晰显示看门狗和I/O模块访问状态，极大地简化了现场的故障诊断。此外，在特定系统配置下，该模块支持在不引起系统停机的情况下更换（通过看门狗信号的软关断），提高了系统的可用性。

坚固的工业级设计:模块采用坚固耐用的工业级设计，能够在严苛的工业环境中稳定可靠地运行。其紧凑的尺寸和标准化安装方式，也使得HIMA F7553能够方便地集成到HIMA机架系统中，并适应不同的安装需求。

F7553 984755302 HIMA

应用领域

HIMA F7553 984755302 IO总线耦合模块在各种对功能安全和高可用性有严格要求的工业领域中扮演着关键的支撑角色，是HIMA安全系统不可或缺的组件。

在石油、天然气和石化行业，F7553被广泛应用于紧急停车系统（ESD）、火气系统（F&G）以及燃气涡轮机和压缩机控制系统等关键安全回路。它确保现场I/O模块（如安全输入/输出模块）与安全控制器之间的数据传输可靠无误，从而在危险工况下能够及时触发安全停车或抑制措施，防止事故发生。

在电力生产和输配电领域，包括核电站、火力发电厂和水电站，该模块用于构建涡轮机保护、发电机安全联锁和燃烧管理系统。HIMA F7553确保来自关键传感器的数据能够安全、准确地传输到中央处理单元，从而在检测到超速、超压或燃烧异常时，系统能够可靠地执行安全关断或调整操作，保障机组和电网的稳定运行。

在化工和制药行业，984755302用于监测和控制反应釜、储罐和管道中的关键过程变量，并作为安全联锁系统的一部分。它保证了分布式I/O机架与主控制器之间的通信安全，避免了工艺流程中的潜在危险，如化学品泄漏或失控反应。

此外，F7553也适用于轨道交通（如信号系统和道岔控制）、冶金工业以及任何需要构建分布式、高完整性安全仪表系统（SIS）的工业应用。它为HIMA安全系统提供了强大的通信骨干，确保了整个系统在复杂和危险环境下的安全可靠运行。

相关产品

HIMA F7553 984755302作为HIMA安全系统中的IO总线耦合模块，其相关产品主要包括HIMA安全控制器、各种安全I/O模块以及系统电源模块和通信模块。

HIMA F86xx系列中央模块/CPU:例如F8650X或F8627X，这些是HIMA安全系统的核心处理器，负责执行安全逻辑和诊断功能。F7553通过IO总线与这些中央模块进行数据交换。

HIMA F32xx系列数字量输入模块:例如F3237或F3236，这些模块采集现场开关量信号，并通过F7553将数据传输到中央模块。

HIMA F33xx系列数字量输出模块:例如F3330或F3334，这些模块接收中央模块的控制指令，并通过F7553驱动现场执行器。

HIMA F62xx系列模拟量输入模块:例如F6217或F6208，用于采集现场模拟量信号，并通过F7553将数据传输到中央模块。

HIMA F67xx系列模拟量输出模块:例如F6706，用于输出模拟量控制信号，并通过F7553从中央模块接收指令。

HIMA F71xx系列电源模块:例如F7130A或F7126，为HIMA机架和模块提供稳定电源。F7553还会监控I/O子机架的5V供电情况。

HIMA HIMatrix系列系统机架:如B 9302系列机架，F7553通常安装在此类I/O子机架中。

HIMA通信模块:如F8621A或F8628X，用于安全系统与其他控制系统或上位机的通信。

HIMA SILworX软件:用于对包括F7553在内的HIMA安全系统进行编程、配置和诊断的工程软件。

安装与维护

安装前准备：在安装HIMA F7553 984755302 IO总线耦合模块之前，请务必详细阅读HIMA提供的HIMatrix系统手册和所有适用的功能安全标准（如IEC 61508/61511）以及电气安全规范。首先，确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电。由于模块内部包含静电敏感元件，操作人员必须佩戴防静电腕带，并采取其他防静电措施，防止静电放电对模块造成损害。检查F7553本体是否有运输损坏，并核对模块型号与系统要求一致。F7553通常安装在HIMA I/O子机架（如B 9302）的指定插槽中，请确保插槽干净无灰尘，并将模块小心地插入，使其牢固就位。根据系统架构，可能需要连接I/O总线电缆（如BV 7032数据电缆）以实现与中央机架的通信。请严格按照手册中的编码开关（S1.1…S1.4）设置，以配置正确的机柜号或I/O总线号，这是确保系统正确识别模块的关键步骤。

维护建议：为确保HIMA F7553模块的长期安全可靠运行和系统完整性，定期的预防性维护至关重要。应定期对模块及其连接进行目视检查，查看是否有任何物理损坏、连接松动或腐蚀迹象。保持模块和机架周围的清洁，清除灰尘和碎屑，确保良好的通风，以防止因过热导致的性能下降。监控HIMA F7553前面板上的LED指示灯（WD和SEL）状态，这些指示灯会提供模块工作状态和诊断信息的重要视觉反馈。任何异常指示都应立即引起关注，并根据HIMA提供的用户手册进行故障排除。F7553具备强大的在线自诊断功能，会自动监测5V供电和看门狗信号，因此通常无需额外的定期功能测试。然而，建议定期通过HIMA的工程软件（如SILworX）审查系统的诊断日志和报警记录，以评估IO总线和相关通信链路的整体健康状况。请注意，在更换F7553模块时，务必操作模块上的WD（看门狗）开关，以在不导致系统错误停机的情况下进行更换，尤其是在-MS和-HS系统中，否则整个系统可能会进入错误停机状态。

F7553 984755302 HIMA

产品保障

我们深知HIMA F7553 984755302在您的工业安全系统中的关键作用，因此我们致力于为客户提供卓越的产品保障。
