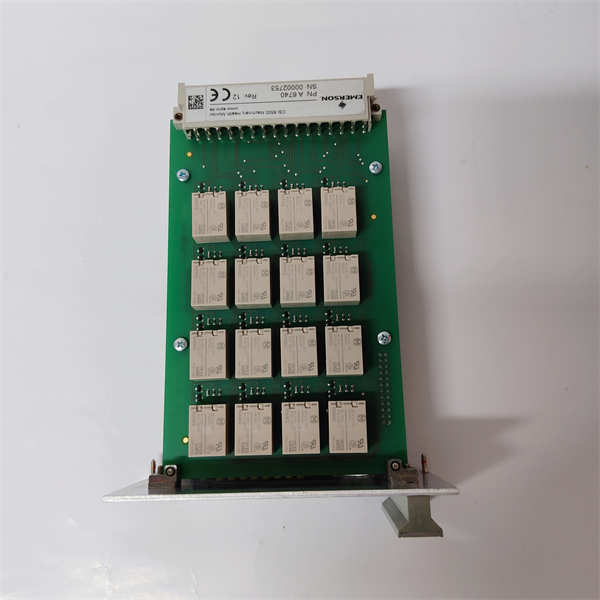

EMERSON A6740 16 通道继电器输出模块 – AMS 6500 输出控制核心

描述

EMERSON A6740：这款16 通道继电器输出模块服务于 AMS 6500 机械健康系统，继电器输出：16 点，逻辑表达式：30 条，延时设置：0–30 秒，全热插拔、API 670 级别、支持 PlantWeb/Ovation/DV 集成，是系统执行与联锁输出的“万能中控板”。

EMERSON A6740 产品概述

这块 EMERSON A6740 是 AMS 6500 系统中负责“出招”的执行模块，兼具报警、联锁、逻辑决策三合一的实力。它用内建的 16 路机械继电器，接收来自 60 路通道的Clear/Alert/Danger信号，能设置 30 条逻辑表达式，还可控制 16 个外部设备 是个真正“输出集成大师”  。

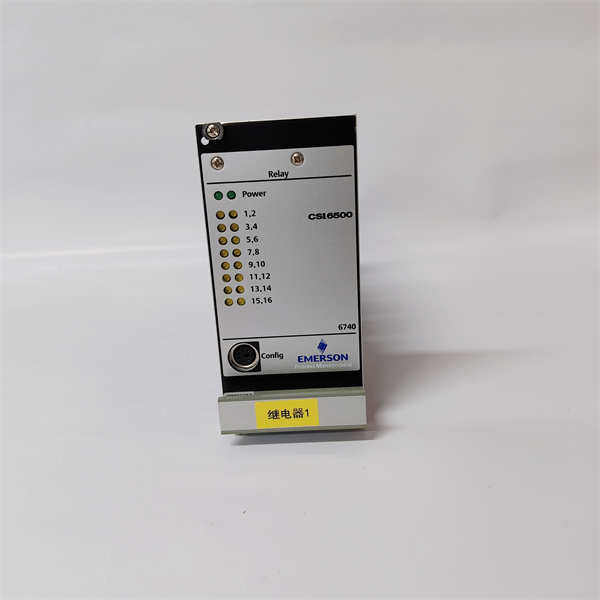

模块设计稳如老狗，3U 高度、2 槽位大小，比旧 6U 卡省空间，对应 PlantWeb 脑（DeltaV/Ovation）集成方便。前端操作有把手，拔卡进卡一看就到位，带防护盖的继电器口防尘安全 。

EMERSON A6740

A6740 技术规格

主要特点和优势

集逻辑与输出于一体：
A6740 支持 60 条 Clear/Alert/Danger 通道，设置 30 条逻辑表达式，通过 16 路继电器进行外部控制，告警输出随逻辑走，基本能搞定所有现场执行联锁。

高可靠 API 670 标配：
模块设计满足 API 670 行业标准，适合蒸汽/燃气轮机、压缩机等关键设备；热插拔、2 槽位压缩尺寸省空间 。

输出继电器灵活配置：
支持 NO/NC 接点、常闭/常开、延时设定（0–30s），实用性非常高，配置逻辑输出能直接控制阀门、报警器、停机逻辑。

耐环境能力强：
模块抗干扰能力强，振动、冲击、湿度都达标，前面板有稳固手柄方便维护使用  。

PlantWeb 集成自然：
作为 AMS 6500 家族成员，A6740 能 seamlessly 接入 DeltaV/Ovation/SCADA 系统，通过 AMS 软件本身设置逻辑和继电器输出，连接触手自然。

英文技术摘要：
The Emerson A6740 16-Channel Output Relay Module for the AMS 6500 Machinery Health Monitor offers 16 configurable mechanical relay outputs to execute alarms or shutdowns based on machine health status. With support for up to 60 clear/alert/danger inputs, 30 programmable logic expressions, and time delays up to 30 seconds, the module is hot-swappable, API 670 compliant, and integrates seamlessly into PlantWeb systems for reliable, flexible protection control.

应用领域

A6740 最拿手的就是那些“监控→判断→输出”流程场景：

汽轮机/燃气轮机组：根据振动、偏心、推力检测结果执行停机、安全报警逻辑。

天然气/石化压缩机：结合轴振卡的报警，实现顺序停、速度限制、阀门控制等命令输出。

水轮机/泵站：输出继电器控制冷却泵、旁路阀或声光报警。

PlantWeb / DeltaV 系统联控：作为逻辑执行节点，完成键入逻辑与交互控制。

大型设备联锁体系：无需外接 PLC，逻辑+输出由 A6740 搞定，简洁高效且稳定。

EMERSON A6740

相关产品

A6110：轴相对振动卡，生成 Clear/Alert/Danger 信号源

A6220：轴偏心检测卡，类似用途可联动输出

A6210：轴向位移监测卡，提供控制信号支持紧急停机

A6140：轴绝对振动输出卡

A6125：壳体振动监控，配合输出模块联动作动

A6630：温度监控卡，可结合 A6740 做报警输出

A6824：Modbus 和机架通讯扩展模块

Bently 3500 系列继电器模块：竞品替代方案

安装与维护

安装前准备：
先断电，清理机架槽位，确认模块卡位干净无尘。插入 A6740 时“卡嗒”声确认就位，接线稳固。建议放热通风槽位，避免与高温卡件靠太近。

维护建议：
支持热插拔，维护方便。建议每半年检查继电器动作、逻辑配置，清洁前面板和散热孔；每年开盖查看插针接触情况。若模块报警或继电器不起作用，及时替换或恢复默认逻辑配置。
