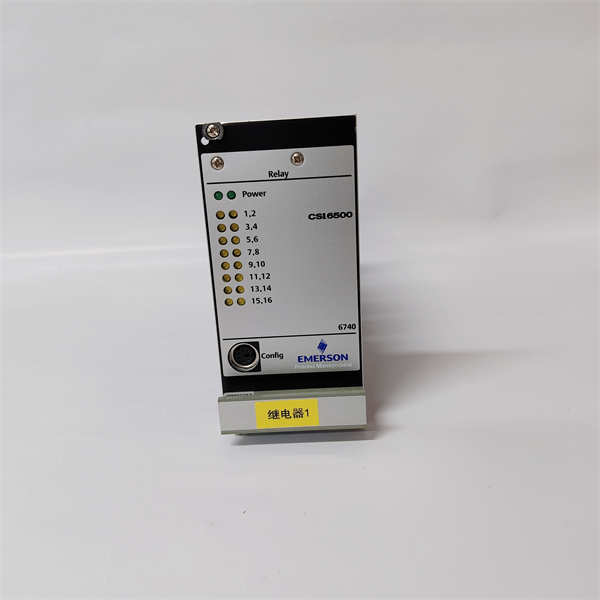

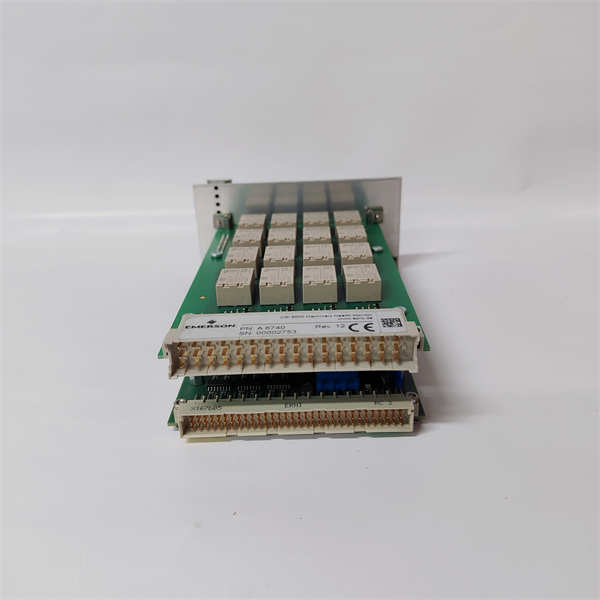

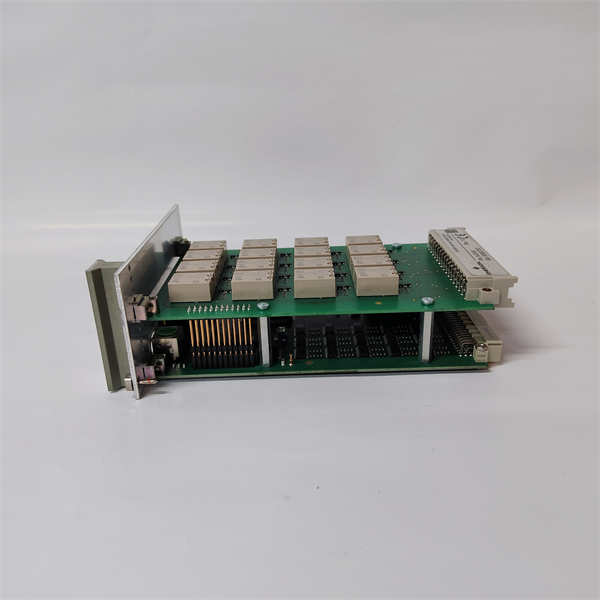

EMERSON A6740 16通道输出继电器模块

描述

EMERSON A6740 16通道输出继电器模块，是Emerson（艾默生）AMS 6500 Machinery Health Monitor系统的重要组成部分。该模块专为工厂中最关键的旋转机械（如汽轮机、燃气轮机、压缩机和水力涡轮机）提供高可靠性的保护功能。作为AMS 6500系统中的一个2槽插件模块，A6740与AMS 6500监测模块协同工作，接收来自这些监测模块的报警（Alert）和危险（Danger）信号，并通过内部逻辑处理，驱动多达16路继电器输出，从而实现机械设备的报警指示和紧急停机保护。

A6740的核心优势在于其强大的可编程逻辑功能。它能够接收多达60个输入信号（包括通道正常、报警和危险状态），并支持多达30个可配置的逻辑表达式（如AND,OR,2 out of 3等），允许用户根据复杂的保护策略定制继电器触发条件。每个继电器输出都具有0-30秒的可调时间延迟，以及常开或常闭、常激励或常非激励的选择，提供了极大的灵活性以满足不同应用的需求。

该模块符合API 670标准，支持热插拔功能，并具有密码保护的配置界面和全面的自检功能，确保了其在恶劣工业环境中的高可靠性和易用性。通过直观的图形化软件配置界面，用户可以轻松设置复杂的逻辑关系，为关键设备提供精准而可靠的保护。

技术规格

产品型号:A6740(通常被称为：A6740 16-Channel Output Relay Module)

制造商:Emerson(艾默生)/EPRO(艾默生旗下品牌)

产品类型:输出继电器模块

系列:AMS 6500 Machinery Health Monitor(AMS 6500机械健康监测系统)

通道数:16路继电器输出(16 independent relay outputs)

插槽占用:2个插槽(2-slot module),3U尺寸(12TE宽，用于IMR6000系列机架)

输入信号:60路输入，类型包括：通道正常(Channel Clear)、报警(Alert)和危险(Danger)状态

逻辑表达式:最多30个可配置的逻辑表达式(AND,OR,2 out of 3,AND AND OR等)

继电器类型:机械继电器(Mechanical relays per API 670 specification)

控制电压:13-32 VDC

触点负载:48 V,1 A(可选择常开/常闭,常激励/常非激励,单刀双掷(SPDT))

时间延迟:0-30秒(可配置)

前面板指示:无直接LED指示每个继电器状态，但系统状态由其他模块指示

配置接口:Mini DIN配置插座(RS-232)用于配置和状态监测

自检功能:监测硬件、电源输入、硬件温度

环境温度:0˚C-65˚C(32˚F-149˚F)

存储温度:-40˚C-70˚C(-40˚F-158˚F)

相对湿度:5-95%(非冷凝)

冲击:98 m/s²(9.98 g’s峰值),16毫秒

振动:0.15 mm(10-55Hz),19.6 mm/s²(55-150 Hz)

认证/符合标准:API 670,EMC resistance(EN50081-1/EN50082-2)

功耗:最大6 W

主要特点和优势

EMERSON A6740 16通道输出继电器模块作为AMS 6500 Machinery Health Monitor系统中的关键组件，具备以下主要特点和优势：

多通道继电器输出：A6740提供16个独立的继电器输出，能够满足大型和复杂机械保护系统对报警和跳闸输出的需求。每个继电器都可以独立配置其逻辑、延迟和触点类型，极大地提高了系统的灵活性和适应性。

强大的可编程逻辑：模块支持多达60个输入信号和30个逻辑表达式，允许用户根据复杂的机械保护策略定义继电器的触发条件。这使得用户可以创建高度定制化的报警和停机逻辑，以应对各种运行工况和故障模式。

高可靠性和关键设备保护：A6740专为厂内最关键的旋转机械设计，提供卓越的可靠性。通过精确执行预设的逻辑，并在必要时触发继电器输出，它有效保护设备免受潜在故障的损害，避免代价高昂的停机或事故。

符合API 670标准：该模块作为AMS 6500系统的一部分，符合API 670（美国石油学会标准670）对机械保护系统的严格要求。这确保了它在石油、天然气、电力等对安全性、可靠性和性能要求极高的行业中能够胜任任务。

可配置的时间延迟：每个继电器输出都具备0-30秒的可调时间延迟功能。这对于防止瞬态信号或短暂的异常触发不必要的报警或停机至关重要，提高了系统的稳定性。

紧凑型热插拔设计：作为一个3U高、2槽宽的模块，A6740显著减少了机柜空间需求，比传统的6U卡更紧凑。它支持热插拔功能，允许在系统运行时更换模块，最大程度地减少停机时间，提高了系统的可维护性。

直观的软件配置：配套的AMS 6500配置软件提供图形化的逻辑显示，指导用户直观地完成复杂的继电器逻辑配置，大大简化了设置过程，减少了出错的可能性。

全面的自检功能：A6740具备强大的自检功能，能够监测模块硬件、电源输入和硬件温度。这有助于早期发现模块自身的潜在问题，确保保护系统的可靠性。

应用领域

EMERSON A6740 16通道输出继电器模块主要应用于需要对旋转机械运行状态进行监控、报警和保护的工业领域，特别是那些拥有关键旋转设备的行业：

电力行业：

蒸汽轮机和燃气轮机组：接收来自振动、位移、温度等监测模块的报警信号，触发主蒸汽阀门关闭、发电机跳闸等保护动作，防止机组损坏。

锅炉给水泵、引风机、送风机：在这些关键辅机出现异常时，通过继电器输出信号控制停机或报警，保障电厂安全稳定运行。

石油和天然气行业：

压缩机站和泵站：对于输送天然气、原油等介质的大型压缩机和泵，在发生轴振、推力过大、轴承温度过高时，A6740能够快速响应，驱动紧急停车或报警。

炼油厂和化工厂：监测各种关键旋转设备（如裂解炉风机、循环水泵、精炼设备中的压缩机等），在设备故障前发出预警或实施保护性停机。

化工和石化行业：

大型反应器和泵系统：确保生产过程的连续性和安全性，通过继电器输出控制相关联的泵、阀门或停机系统。

其他重工业：

钢铁、水泥和采矿行业：对大型磨机、破碎机、风机等设备的振动、位移等参数进行监测，并在超限时触发保护动作，以保护设备和人员安全。

相关产品

EMERSON A6740 16通道输出继电器模块是Emerson AMS 6500 Machinery Health Monitor系统的一部分，它依赖于该系统中的其他监测模块来获取报警输入，并与系统机架和通信模块协同工作：

Emerson AMS 6500机架(System Rack)：A6740模块需要安装在AMS 6500机架中才能运行，例如A6500-SR机架。

Emerson AMS 6500系统电源(Power Supply)：为AMS 6500机架和其中的模块提供稳定电源。

Emerson AMS 6500监测模块：A6740接收来自这些监测模块的报警和危险输入信号，例如：

A6110轴相对振动监测模块

A6120机壳地震振动监测模块

A6125机壳压电（加速度计）振动监测模块

A6140轴绝对振动监测模块

A6210推力、差胀和活塞杆落差监测模块

A6220轴偏心监测模块

A6312转速和键相监测模块

A6410阀门位置和机壳膨胀监测模块

A6630温度监测模块

Emerson AMS 6500处理器卡(Processor Card)：例如A6510或A6560R/RT，负责管理AMS 6500系统的数据处理和通信。

Emerson AMS 6500通信模块：例如A6824(Modbus Interface)，用于将AMS 6500系统的数据和报警状态集成到更高级的SCADA、DCS或工厂资产管理系统（如Emerson的AMS Device Manager）。

Emerson AMS 6910配置软件：专用于配置和管理AMS 6500系统中的所有模块，包括A6740的继电器逻辑。

Emerson DeltaV™和Ovation®DCS系统：AMS 6500系统能够无缝集成到Emerson的分布式控制系统（DCS）中，提供统一的工厂操作视图和联动控制。

安装与维护

安装前准备：在安装EMERSON A6740 16通道输出继电器模块之前，务必仔细阅读Emerson提供的所有相关文档，包括AMS 6500系统安装手册、A6740模块的详细规格书和安全指南。确保所有安装和维护人员都接受过必要的电气和机械安全培训，并严格遵守工业安全规范。在进行任何电气连接或操作模块之前，务必完全断开并锁定所有相关电源，以防止触电或设备损坏。检查A6740模块是否有任何物理损坏，并确认其型号与系统需求一致。将模块插入AMS 6500机架的指定插槽中，并确保与所有输入信号源（来自AMS 6500监测模块的报警/危险输出）和外部控制设备（如PLC、DCS、紧急停机系统）的接线正确、牢固且符合规范。请特别注意所有继电器输出的负载规格，确保不超过模块的额定触点负载。

维护建议：为了确保EMERSON A6740及其所保护的旋转机械的长期可靠运行和最佳性能，建议执行定期的预防性维护规程。这包括：

目视检查：定期检查模块是否有灰尘积聚、潮湿、腐蚀、电缆松动或过热的迹象。确保所有连接器和端子都紧固，且没有氧化。

清洁：定期使用干燥、无绒的布清除模块表面的灰尘和污垢。由于是精密电子设备，避免使用液体清洁剂。

环境控制：确保控制柜内的环境温度和湿度保持在模块的工作规格范围内（0˚C-65˚C，5-95%非冷凝）。过高的温度会显著缩短模块寿命。

诊断与日志分析：利用AMS 6500配置软件定期检查模块的健康状态和诊断信息。下载并分析事件历史和数据日志，以便在潜在问题演变为故障之前进行预测性维护。

继电器功能测试：根据设备维护计划和安全规范，定期进行继电器输出功能的测试。这包括手动触发报警/危险条件，验证继电器是否在设定的时间延迟后正确动作，并检查与外部设备的联动是否正常。

逻辑验证：定期审查和验证继电器逻辑配置，确保其与当前的保护策略一致，并针对任何系统修改进行更新。

固件更新：如果Emerson提供，定期检查模块的固件更新，以优化性能、添加功能或解决已知问题。

在进行任何维护或故障排除时，请务必遵循制造商的维护指南和安全操作规程。
