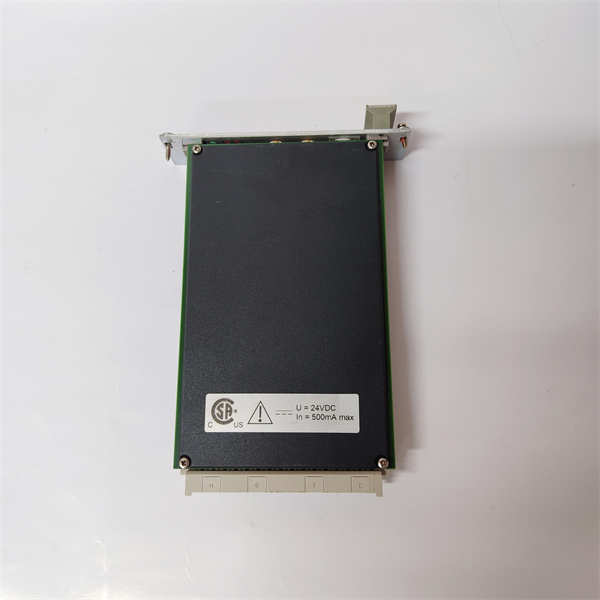

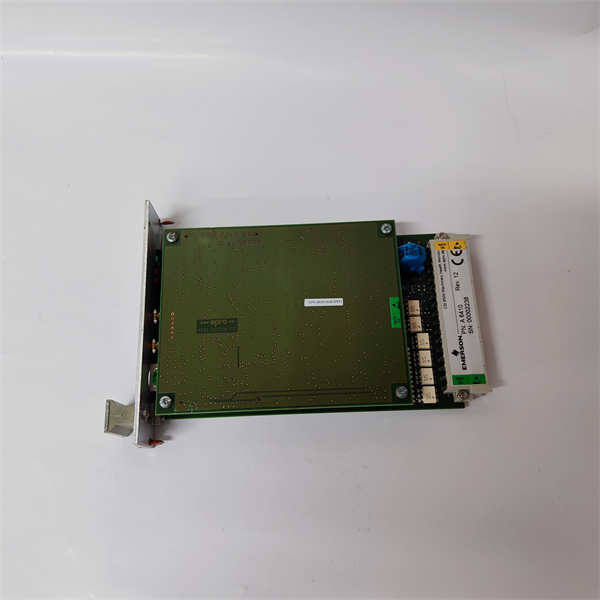

EMERSON A6410 阀门位置和机壳膨胀监测模块

描述

EMERSON A6410是一款双通道阀门位置和机壳膨胀监测模块，隶属于Emerson（艾默生）的AMS 6500 Machinery Health Monitor系统。该模块专为工厂中最关键的旋转机械（如蒸汽轮机、燃气轮机、压缩机和水力涡轮机）提供极高的可靠性监测和保护。作为AMS 6500系统中的一个单槽插件模块，A6410旨在与其他AMS 6500监测模块协同工作，以构建一个完整的符合API 670标准的机械保护监测系统。

A6410的核心功能是精确监测两个关键参数：

阀门位置(Valve Position)：监测主蒸汽进汽阀阀杆的位置，通常以百分比开度显示。这为操作员提供了关于涡轮机当前负荷的重要指示，有助于优化机组性能。

机壳膨胀(Case Expansion)：监测涡轮机机壳在热膨胀过程中的位移。这通常通过两个电感式位移传感器（LVDT）来实现，它们轴向安装在转子两侧，平行于轴。机壳膨胀监测在启动过程中尤为重要，以确保机壳两侧的膨胀速率正常。如果两侧不能自由膨胀，可能导致涡轮机“螃蟹状弯曲”（crabbing），即机壳弯曲，进而可能导致转子与机壳发生碰撞，造成严重损坏。

A6410以其卓越的可靠性、紧凑的设计、灵活的配置选项以及全面的自检功能而闻名。它支持热插拔，具备密码保护的配置，并集成了多种输出接口，确保了与更高级控制和诊断系统的无缝集成，是Emerson PlantWeb®和AMS软件生态系统不可或缺的一部分。

技术规格

产品型号:A6410(通常被称为：A6410 Valve and Case Expansion Monitor)

制造商:Emerson(艾默生)/EPRO(艾默生旗下品牌)

产品类型:阀门位置和机壳膨胀监测模块

系列:AMS 6500 Machinery Health Monitor(AMS 6500机械健康监测系统)

通道数:双通道(Two independent channels)

插槽占用:1个插槽(1-slot module),3U尺寸

传感器输入类型:电感式(Inductive),半桥,全桥,差动变压器(LVDT)

兼容传感器:Emerson PR 9350/xx和K20315/xx系列电感式位移传感器

信号隔离:与电源隔离(Galvanically separated from power supply)

输入电阻:200 kΩ

输入电压范围:3.6 VDC(过压保护)

测量频率范围:0-100 Hz(-3 dB)

载波频率:4.75 kHz

传感器电源:独立缓冲传感器电源，额定电压4 V rms，允许负载120-600Ω

测量范围:可通过配置软件连续调节；可选择一个或两个输出反相

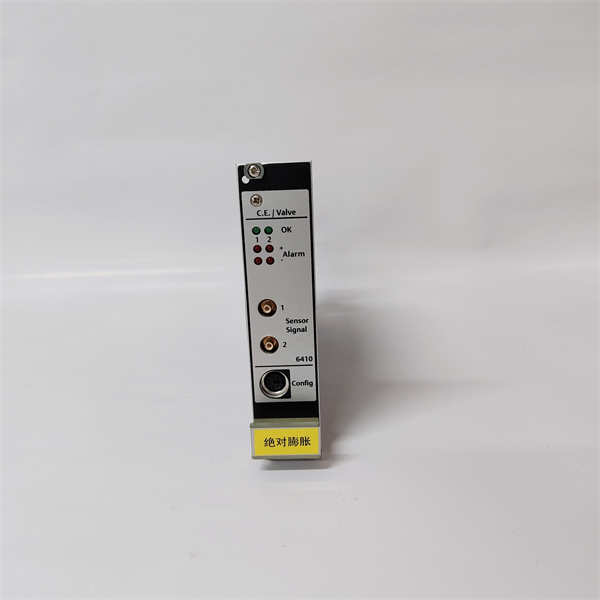

前面板指示:绿色LED(通道OK，每个通道独立显示),红色LED(报警/危险，每个通道独立显示)

前面板输出:两个缓冲输出(与传感器输入相同，±12 V,>100 kΩ负载)

配置接口:Mini DIN配置插座(RS-232)用于配置、参数和状态监测

后部输出(可用):原始缓冲输出信号(0–12 V峰峰值),DC电压输出(0-10 VDC),电流模式输出(4-20 mA)

报警设定点:报警(Alert)和危险(Danger)设定点(可选择常开/常闭，可配置延迟时间，可远程阻塞)

自检功能:监测硬件、电源输入、硬件温度、传感器和电缆

环境温度:0˚C-65˚C(32˚F-149˚F)

存储温度:-30˚C-85˚C(-22˚F-185˚F)

湿度:5-95%(非冷凝)

认证/符合标准:API 670,EMC resistance(EN50081-1/EN50082-2)

功耗:最大6 W,250 mA(24 VDC)

主要特点和优势

EMERSON A6410阀门位置和机壳膨胀监测模块作为AMS 6500 Machinery Health Monitor系统中的关键组件，具备以下主要特点和优势：

双通道多功能监测：A6410提供两个独立的通道，能够同时监测阀门位置和机壳膨胀，为涡轮机组提供全面的健康状态评估。通道1可用于测量静态值和动态量（如位移、角度、力等），而通道2主要用于静态测量和与通道1相关的相对位移。

高可靠性和关键设备保护：A6410专为厂内最关键的旋转机械设计，提供卓越的可靠性。通过将监测参数与预设的报警和危险阈值进行比较，一旦超过限值即刻触发报警和继电器输出，从而有效保护设备免受潜在故障的损害，避免代价高昂的停机。

符合API 670标准：该模块作为AMS 6500系统的一部分，符合API 670（美国石油学会标准670）对机械保护系统的严格要求。这确保了它在石油、天然气、电力等对安全性、可靠性和性能要求极高的行业中能够胜任任务。

精确的位移测量：模块专为与电感式位移传感器（LVDT）配合使用而优化，能够精确测量阀杆位置和机壳膨胀，提供高精度的过程控制和保护。

全面的诊断和自检功能：A6410具备强大的自检功能，能够监测模块硬件、电源输入、硬件温度、传感器连接和电缆完整性。如果发现异常，通过绿色和红色LED指示灯提供清晰的状态反馈，并且可以通过Mini DIN RS-232接口或通信总线（如Modbus TCP/IP）读取详细的故障信息，方便快速诊断。

丰富的输出选项：除了报警继电器输出外，A6410还提供多种模拟输出（0/4-20 mA电流输出，0-10 VDC电压输出），用于将测量数据传输到PLC、DCS或其他控制系统。前后面板均设有缓冲输出，便于连接示波器进行现场波形分析。

紧凑型热插拔设计：作为一个3U高的单槽模块，A6410显著减少了机柜空间需求。它支持热插拔功能，允许在系统运行时更换模块，最大程度地减少停机时间，提高了系统的可维护性。

与PlantWeb®和AMS软件集成：A6410是Emerson PlantWeb®和AMS软件生态系统中的核心组成部分。PlantWeb®提供了将运营集成机械健康信息与Ovation®和DeltaV™过程控制系统相结合的能力。AMS软件则为维护人员提供了高级预测和性能诊断工具，以便在早期自信准确地确定机械故障。

应用领域

EMERSON A6410阀门位置和机壳膨胀监测模块主要应用于对旋转机械位移和热膨胀监测有极高要求的工业领域：

电力行业：

蒸汽轮机和燃气轮机：精确监测蒸汽或燃气轮机的主蒸汽进汽阀位置，以控制负荷和输出。同时，监测机壳膨胀在启动和停机过程中的位移，是预防机壳弯曲和转子与机壳碰撞的关键，确保机组安全高效运行。

发电机组：对大型发电机组的涡轮机部分进行阀门位置和机壳膨胀监测，以优化运行效率并预防机械故障。

石油和天然气行业：

大型压缩机组：监测离心式或轴流式压缩机组的机壳膨胀，确保设备在不同工况下的结构完整性，尤其是在启停和负荷变化时。

工业蒸汽系统：在工业蒸汽系统中，对蒸汽阀门的精确位置监测有助于优化能源管理和过程控制。

化工和石化行业：

关键加热炉和反应器：在需要精确控制热膨胀和阀门位置的工艺设备中，A6410提供可靠的监测解决方案，确保生产稳定和设备安全。

其他重工业：

钢铁、水泥和采矿行业：在这些行业中，大型加热设备或工艺流程中涉及的热膨胀和阀门控制，A6410可提供关键的监测数据，以维护设备健康和优化生产效率。

相关产品

EMERSON A6410阀门位置和机壳膨胀监测模块是Emerson AMS 6500 Machinery Health Monitor系统的一部分，通常与该系列的其他模块和传感器协同工作，以提供全面的机械保护和诊断解决方案：

Emerson AMS 6500机架(System Rack)：A6410模块需要安装在AMS 6500机架中才能运行，例如A6500-SR机架。

Emerson AMS 6500系统电源(Power Supply)：为AMS 6500机架和其中的模块提供稳定电源。

Emerson电感式位移传感器(Inductive Displacement Sensors)：A6410需要与Emerson的电感式位移传感器（如PR 9350/xx和K20315/xx系列）配合使用，具体数量和安装方式取决于监测模式。

Emerson AMS 6500其他监测模块：

A6110轴相对振动监测模块(Shaft Relative Vibration Monitor)

A6120机壳地震振动监测模块(Case Seismic Vibration Monitor)

A6125机壳压电（加速度计）振动监测模块(Case Piezo(Accelerometer)Vibration Monitor)

A6140轴绝对振动监测模块(Shaft Absolute Vibration Monitor)

A6210推力、差胀和活塞杆落差监测模块(Thrust,Differential Expansion,and Rod Drop Monitor)

A6220轴偏心监测模块(Shaft Eccentricity Monitor)

A6312转速和键相监测模块(Speed and Key Monitor)

A6630温度监测模块(Temperature Monitor)

Emerson AMS 6500系统继电器卡(System Relay Card)：例如A6740，用于提供可编程继电器输出，以触发外部报警和停机系统。

Emerson AMS 6500通信模块：例如A6824(Modbus Interface)，用于将AMS 6500系统的数据集成到更高级的SCADA、DCS或工厂资产管理系统（如Emerson的AMS Device Manager）。

Emerson AMS 6910配置软件：用于配置和管理AMS 6500系统中的所有模块，包括A6410。

Emerson DeltaV™和Ovation®DCS系统：AMS 6500系统能够无缝集成到Emerson的分布式控制系统（DCS）中，提供统一的工厂操作视图。

安装与维护

安装前准备：在安装EMERSON A6410阀门位置和机壳膨胀监测模块之前，务必仔细阅读Emerson提供的所有相关文档，包括AMS 6500系统安装手册、A6410模块的详细规格书和安全指南。确保所有安装和维护人员都接受过必要的电气和机械安全培训，并严格遵守工业安全规范。在进行任何电气连接或操作模块之前，务必完全断开并锁定所有相关电源，以防止触电或设备损坏。检查A6410模块是否有任何物理损坏，并确认其型号与系统需求一致。将模块插入AMS 6500机架的指定插槽中，并确保与所有相关传感器（电感式位移传感器及其电缆）和输出设备（如继电器卡、DCS系统）的接线正确、牢固且符合规范。请特别注意屏蔽接地，以防止电磁干扰影响信号质量。

维护建议：为了确保EMERSON A6410及其所监测的旋转机械的长期可靠运行和最佳性能，建议执行定期的预防性维护规程。这包括：

目视检查：定期检查模块是否有灰尘积聚、潮湿、腐蚀、电缆松动或过热的迹象。确保所有连接器和端子都紧固，且没有氧化。

清洁：定期使用干燥、无绒的布清除模块表面的灰尘和污垢。由于是精密电子设备，避免使用液体清洁剂。

环境控制：确保控制柜内的环境温度和湿度保持在模块的工作规格范围内（0˚C-65˚C，5-95%非冷凝）。过高的温度会显著缩短模块寿命。

LED指示灯检查：定期检查模块前面板上的绿色和红色LED指示灯。绿色LED指示通道OK，红色LED指示报警或危险状态。任何异常的LED指示都应立即调查。

诊断与日志分析：利用AMS 6500配置软件定期检查模块的健康状态和诊断信息。下载并分析事件历史和数据日志，以便在潜在问题演变为故障之前进行预测性维护。

传感器和电缆检查：定期检查电感式位移传感器及其电缆的物理状况，包括安装是否牢固、电缆是否有磨损或扭结，以及连接器是否清洁和紧固。传感器的输出电压（gap voltage）也应定期检查以确保其在正常工作范围内。

固件更新：如果Emerson提供，定期检查模块的固件更新，以优化性能、添加功能或解决已知问题。

报警/跳闸测试：根据设备维护计划，定期进行报警和跳闸功能测试，验证系统保护功能的有效性。

在进行任何维护或故障排除时，请务必遵循制造商的维护指南和安全操作规程。
