Name: EMERSON A6410 阀位与壳体膨胀监控模块 – AMS 6500核心保护卡 - 山西鑫业达国际贸易官网
Brand: EMERSON

描述

EMERSON A6410：这款阀位与壳体膨胀监控模块为AMS 6500系统专用，支持2路差动电感位移输入，频响0–100 Hz，提供缓冲输出 ±12 V、0/420 mA、010 V等多种输出方式，支持热插拔、API 670 等级、密码配置 + 自检硬件/传感状态，实时监控启停过程中的热态保护。

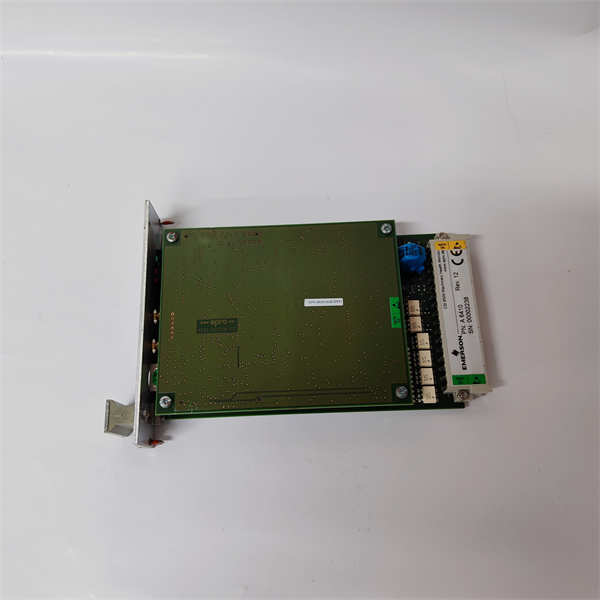

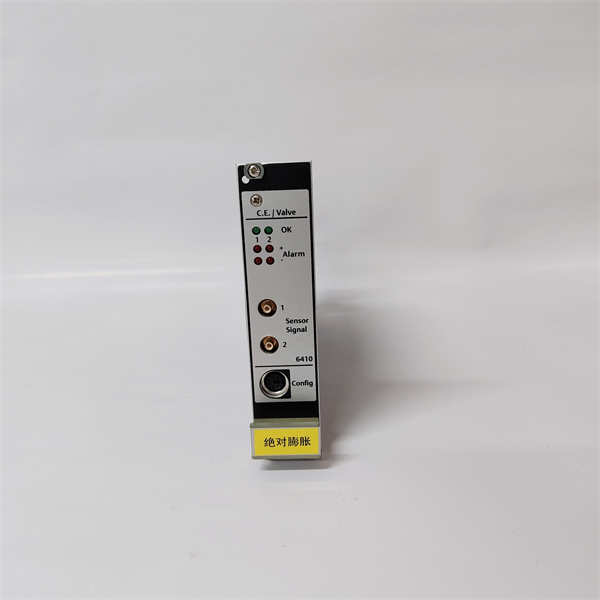

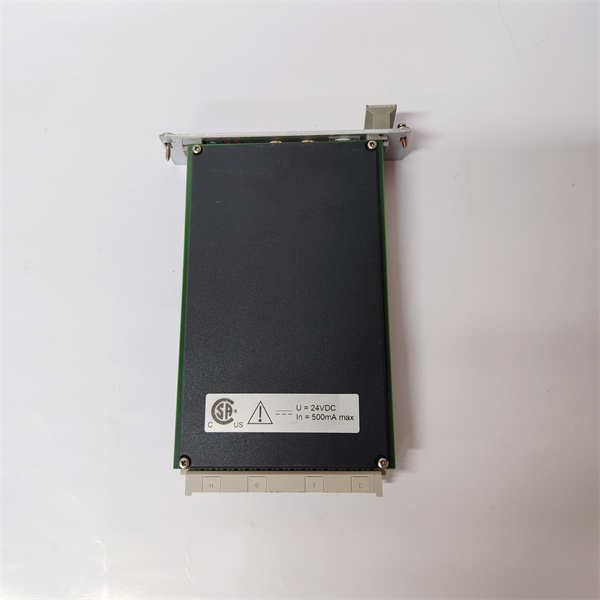

EMERSON A6410 产品概述

EMERSON A6410 是 AMS 6500 系统中专门负责监测汽轮机或压缩机**阀杆位移（Valve Position）与壳体热膨胀（Case Expansion）**的单槽模块。汇入AMS 6500机架中的3U空间里，它收两路LVDT（感应/LVDT位移传感器）信号，第一路可测动态与静态阀位，第二路监测壳体轴向膨胀，确保热态下壳体自由伸缩，防止“螃蟹壳”（case crab）现象。

它具备前后缓冲输出 ±12 V（可连接示波器测量）、标量输出 0/420 mA & 010 V给PLC/DCS系统，配置保护等级 API 670，支持热插拔、不停机替换，还带密码保护配置、自检硬件/传感器/温度/电缆可靠性功能。

EMERSON A6410

技术规格

参数名称	参数值
产品型号	A6410
制造商	Emerson (AMS 6500 系列)
产品类型	阀位与壳体膨胀监控模块
支持标准	API 670
输入通道	2 路差分位移信号
传感输入	感应/LVDT（支持 PR 9350/K20315 系列）
输入阻抗 \| 200 kΩ
输入电压范围 \| 最大 ~3.6 V DC（过压保护）
测量频率 \| 0–100 Hz （–3 dB）
载波频率 \| ~4.75 kHz
传感供电 \| 独立缓冲供电，4 Vrms 支持 120600 Ω负载
输出 \| 前/后缓冲 ±12 V；后端模拟 0/420 mA & 010 V
报警功能 \| 支持 Alert / Danger 报警，继电器驱动能力
接口 \| MiniDIN RS232 配置口
热插拔	支持
尺寸重量 \| 3U × 1槽；160×128×30 mm；约 0.45 kg
工作温度 \| 0–65 °C；存储 -30–85 °C
其他特性 \| 密码配置、自检机制、防尘前面板

主要特点和优势

精准双监控：
A6410 同时监测阀杆和壳体轴向膨胀，其双通道设计可动态监控两种关键工况，确保设备热态启动/停机安全。

API 670 级可靠：
模块设计符合国际机械监控标准 API 670，结构坚固、前板防尘、带热插拔能力，系统维护可在运转状态下进行。

输出灵活：
前后缓冲 ±12 V 支持示波器调试，后端可以直接输出标准模拟信号，PLC/DCS接入零改造。

自检安全：
具备硬件/温度/传感线缆/电源自检功能，一旦异常立即报警，维护人员可通过 LED 或 RS232 口查状态，保障系统健康。

紧凑热插拔设计：
3U单槽机宽，比6U卡节约空间，热插拔支持助现场维护不中断，提高系统可用性。

应用领域

A6410 是汽轮机、压缩机、发电机组等设备热态启动/停机保护的重要卡件：

汽轮机启动/停机：实时监测阀杆开度与壳体扩展，防止case crab等机械故障。

压缩机系统：监控进排阀位移，保护压缩机免受热冲击损伤。

发电单元：监测调节阀状态和机壳伸缩，保障电站安全运行。

PlantWeb / DeltaV / Ovation 系统集成：配合 AMS 软件实现热态监控、趋势记录及远程报警。

EMERSON A6410

安装与维护

安装前准备：
检查传感器（LVDT）接线及屏蔽状态，确认阀杆及壳体位移传感器对准无误，机架槽位干净。模块插入时听“卡嗒”声确认就位，再连电调试。

维护建议：
A6410 支持热插拔更换，建议每半年查看 LED 状态及趋势输出波形，检查传感器电缆情况。年检时清洁插针和前面板，RS232口可用于下载历史状态或手工去掉报警。
