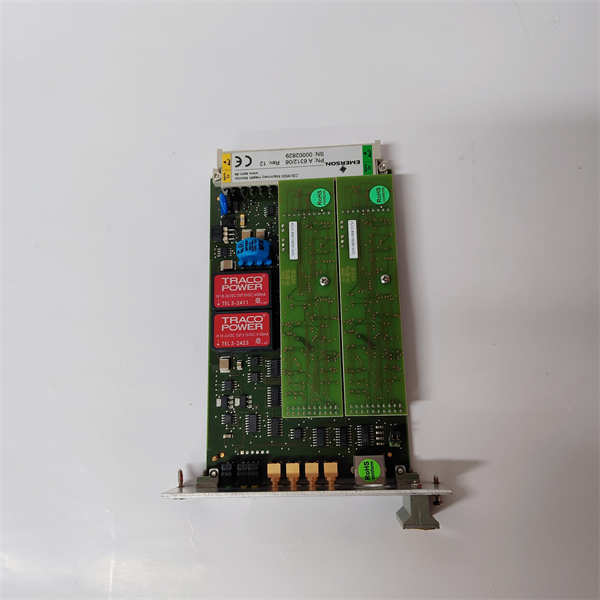

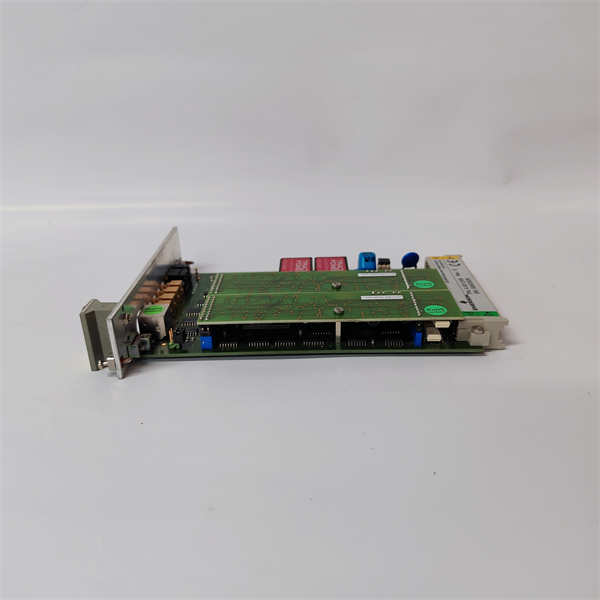

EMERSON A631206 转速和键相监测模块

描述

EMERSON A6312/06(通常简称为A631206)是一款双通道转速和键相监测模块，隶属于Emerson（艾默生）的AMS 6500 Machinery Health Monitor系统。该模块专为工厂中最关键的旋转机械（如蒸汽轮机、燃气轮机、压缩机和水力涡轮机）提供极高可靠性的转速、键相、零转速和旋转方向监测。作为AMS 6500系统中的一个单槽插件模块，A6312/06与AMS 6500监测模块协同工作，以构建一个完整的符合API 670标准的机械保护监测系统。

A6312/06的核心功能是通过非接触式位移传感器（涡流传感器）监测旋转轴的转速和键相。

转速测量：通过监测轴上齿轮、齿轮或键槽的目标物，提供精确的转速读数，用于零转速报警、反向旋转监测以及为高级分析提供过程条件跟踪。

键相测量：通过监测轴上每转一次的独特目标物（而非齿轮或齿轮），提供精确的相位参考。键相测量是评估机器健康状况变化（如不平衡、不对中、裂纹等）的关键参数。

A6312/06以其卓越的可靠性、灵活的配置选项（包括冗余模式下的自动切换功能）和全面的自检功能而闻名。在冗余模式下，模块可以监控主备转速传感器的间隙电压和脉冲计数/比较，以触发自动切换。它集成了缓冲输出、比例输出以及用于配置和状态监测的Mini DIN RS-232接口，确保了与更高级控制和诊断系统的无缝集成，是PlantWeb®和AMS软件生态系统不可或缺的一部分。

技术规格

产品型号:A6312/06(通常被称为：A6312/06 Speed and Key Monitor)

制造商:Emerson(艾默生)/EPRO(艾默生旗下品牌)

产品类型:转速和键相监测模块

系列:AMS 6500 Machinery Health Monitor(AMS 6500机械健康监测系统)

通道数:双通道(Two,independent)

插槽占用:1个插槽(1-slot module),3U尺寸

监测参数:转速(Speed),键相(Phase/Key),零转速(Zero Speed),旋转方向(Direction of Rotation)

传感器输入类型:涡流式(Eddy current),差分输入

兼容传感器:Emerson 6422,6423,6424,6425系列位移传感器

信号隔离:与电源隔离(Galvanically separated from power supply)

输入电阻:>100 kΩ

输入电压范围:0到±27.3 VDC

输入频率范围:0-20,000 Hz(对应最大转速65,535 RPM，取决于齿数)

传感器电源:独立缓冲传感器电源

测量范围:可通过配置软件连续调节

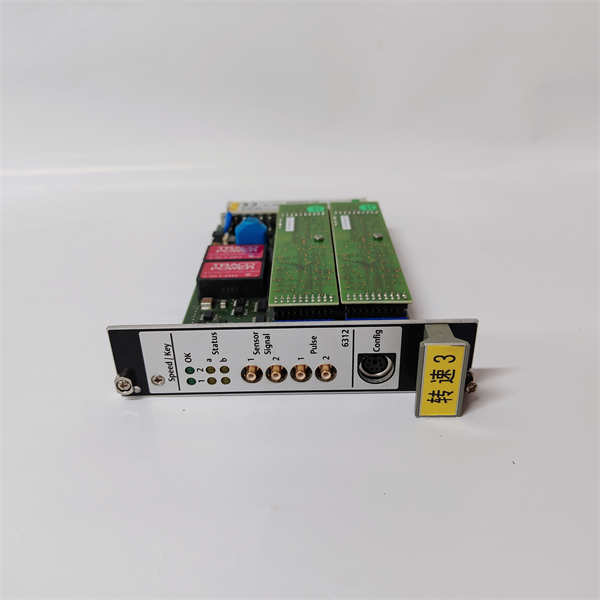

前面板指示:绿色LED(通道OK),红色LED(报警/危险)

前面板输出:两个缓冲输出(与传感器输入相同，±10 V,0.1-5 kHz)

配置接口:Mini DIN配置插座(RS-232)用于配置、参数和状态监测

后部输出(可用):缓冲比例输出(Rear buffered proportional outputs),0/4-20 mA输出

报警设定点:报警(Alert)和危险(Danger)设定点(可远程选择极限倍增和跳闸旁路)

自检功能:监测硬件、电源输入、硬件温度、传感器和电缆

冗余模式:可配置冗余模式，支持主备转速传感器自动切换（需安装在同轴向平面）

环境温度:0˚C-65˚C(32˚F-149˚F)

存储温度:-30˚C-85˚C(-22˚F-185˚F)

湿度:5-95%(非冷凝)

认证/符合标准:API 670

主要特点和优势

EMERSON A6312/06转速和键相监测模块作为AMS 6500 Machinery Health Monitor系统中的关键组件，具备以下主要特点和优势：

高可靠性关键设备监测：A6312/06专为厂内最关键的旋转机械设计，提供卓越的可靠性。它精确监测转速、键相、零转速和旋转方向，为机器运行状态提供基础而关键的数据，是保护设备免受潜在故障损害的第一道防线。

符合API 670标准：该模块作为AMS 6500系统的一部分，符合API 670（美国石油学会标准670）对机械保护系统的严格要求。这确保了它在石油、天然气、电力等对安全性、可靠性和性能要求极高的行业中能够胜任任务。

双通道独立监测：模块提供两个独立的监测通道，可以同时监测两个转速或键相点，或一个转速点和一个键相点，增加了监测的灵活性和覆盖范围。

冗余模式与自动切换：A6312/06支持冗余配置，允许用户设置主备转速传感器。模块能够监测传感器健康状况（如间隙电压、脉冲计数），并在主传感器故障时自动切换到备用传感器，确保监测的连续性和可靠性，最大程度地减少因传感器故障导致的保护缺失。

关键相位测量：除了转速，键相测量提供了每转一次的精确参考点，这对于进行高级振动诊断和故障分析（如不平衡、不对中、轴裂纹等）至关重要。

全面的诊断和自检功能：A6312/06具备强大的自检功能，能够监测模块硬件、电源输入、硬件温度、传感器连接和电缆完整性。如果发现异常，通过绿色和红色LED指示灯提供清晰的状态反馈，并可以通过Mini DIN RS-232接口或通信总线读取详细的故障信息，方便快速诊断。

丰富的输出选项：模块提供缓冲比例输出和0/4-20 mA电流输出，用于将转速和键相数据传输到PLC、DCS或其他控制系统。前后面板均设有缓冲输出，便于连接示波器进行现场波形分析。

紧凑型热插拔设计：作为一个3U高的单槽模块，A6312/06显著减少了机柜空间需求。它支持热插拔功能，允许在系统运行时更换模块，最大程度地减少停机时间，提高了系统的可维护性。

与PlantWeb®和AMS软件集成：A6312/06是Emerson PlantWeb®和AMS软件生态系统中的核心组成部分。PlantWeb®提供了将运营集成机械健康信息与Ovation®和DeltaV™过程控制系统相结合的能力。AMS软件则为维护人员提供了高级预测和性能诊断工具，以便在早期自信准确地确定机械故障。

应用领域

EMERSON A6312/06转速和键相监测模块主要应用于对旋转机械的转速、相位和零转速监测有极高要求的工业领域：

电力行业：

蒸汽轮机和燃气轮机：精确监测涡轮机的转速以控制发电机输出，并在启停过程中监测零转速和加速情况。键相监测对于涡轮机转子平衡和振动分析至关重要。

发电机组：对大型发电机组进行精确转速监测，确保同步并防止超速或低速运行。

石油和天然气行业：

压缩机组（离心式、轴流式和往复式）：监测压缩机的运行转速，并在启停过程中提供零转速和键相信号，以便进行动态分析和保护。

泵站和管道输送：对大型泵的转速进行监测，以控制流量和系统压力，并识别旋转方向。

化工和石化行业：

大型反应器和搅拌器：在化工生产中，精确监测搅拌器的转速以控制反应过程，并提供相位信息进行故障诊断。

风机和鼓风机：对大型工业风机和鼓风机的转速进行监测，确保其在安全转速范围内运行，并提供键相进行振动分析。

钢铁、水泥和采矿行业：

磨机、破碎机和轧机：监测重型机械的转速，以控制生产过程并识别零转速或反向旋转，确保设备安全启动和停机。

水处理和水力发电：

水力涡轮机：监测水轮机的转速，以控制发电量，并进行键相监测以评估其运行稳定性。

大型泵站：对水泵的转速进行监测，以实现流量控制和设备保护。

相关产品

EMERSON A6312/06转速和键相监测模块是Emerson AMS 6500 Machinery Health Monitor系统的一部分，通常与该系列的其他模块和传感器协同工作，以提供全面的机械保护和诊断解决方案：

Emerson AMS 6500机架(System Rack)：A6312/06模块需要安装在AMS 6500机架中才能运行，例如A6500-SR机架。

Emerson AMS 6500系统电源(Power Supply)：为AMS 6500机架和其中的模块提供稳定电源。

Emerson位移传感器(Displacement Sensors)：A6312/06需要与Emerson的涡流式位移传感器（如PR6422,PR6423,PR6424,PR6425系列）以及相应的驱动器/延伸电缆（如CON 011/91,021/91,041/91）配合使用。

Emerson AMS 6500其他监测模块：

A6110轴相对振动监测模块(Shaft Relative Vibration Monitor)

A6120机壳地震振动监测模块(Case Seismic Vibration Monitor)

A6125机壳压电（加速度计）振动监测模块(Case Piezo(Accelerometer)Vibration Monitor)

A6140轴绝对振动监测模块(Shaft Absolute Vibration Monitor)

A6210推力、差胀和活塞杆落差监测模块(Thrust,Differential Expansion,and Rod Drop Monitor)

A6220轴偏心监测模块(Shaft Eccentricity Monitor)

A6410阀门位置和机壳膨胀监测模块(Valve and Case Expansion Monitor)

A6630温度监测模块(Temperature Monitor)

Emerson AMS 6500系统继电器卡(System Relay Card)：例如A6740，用于提供可编程继电器输出，以触发外部报警和停机系统。

Emerson AMS 6500通信模块：例如A6824(Modbus Interface)，用于将AMS 6500系统的数据集成到更高级的SCADA、DCS或工厂资产管理系统（如Emerson的AMS Device Manager）。

Emerson AMS 6910配置软件：用于配置和管理AMS 6500系统中的所有模块，包括A6312/06。

Emerson DeltaV™和Ovation®DCS系统：AMS 6500系统能够无缝集成到Emerson的分布式控制系统（DCS）中，提供统一的工厂操作视图。

安装与维护

安装前准备：在安装EMERSON A6312/06转速和键相监测模块之前，务必仔细阅读Emerson提供的所有相关文档，包括AMS 6500系统安装手册、A6312/06模块的详细规格书和安全指南。确保所有安装和维护人员都接受过必要的电气和机械安全培训，并严格遵守工业安全规范。在进行任何电气连接或操作模块之前，务必完全断开并锁定所有相关电源，以防止触电或设备损坏。检查A6312/06模块是否有任何物理损坏，并确认其型号与系统需求一致。将模块插入AMS 6500机架的指定插槽中，并确保与所有相关传感器（涡流式位移传感器及其驱动器/延伸电缆）和输出设备（如继电器卡、DCS系统）的接线正确、牢固且符合规范。请特别注意屏蔽接地，以防止电磁干扰影响信号质量。在冗余模式下，确保主备转速传感器安装在相同的轴向平面上，以保证切换时的相位连续性。

维护建议：为了确保EMERSON A6312/06及其所监测的旋转机械的长期可靠运行和最佳性能，建议执行定期的预防性维护规程。这包括：

目视检查：定期检查模块是否有灰尘积聚、潮湿、腐蚀、电缆松动或过热的迹象。确保所有连接器和端子都紧固，且没有氧化。

清洁：定期使用干燥、无绒的布清除模块表面的灰尘和污垢。由于是精密电子设备，避免使用液体清洁剂。

环境控制：确保控制柜内的环境温度和湿度保持在模块的工作规格范围内（0˚C-65˚C，5-95%非冷凝）。过高的温度会显著缩短模块寿命。

LED指示灯检查：定期检查模块前面板上的绿色和红色LED指示灯。绿色LED指示通道OK，红色LED指示报警或危险状态。任何异常的LED指示都应立即调查。

诊断与日志分析：利用AMS 6500配置软件定期检查模块的健康状态和诊断信息。下载并分析事件历史和数据日志，以便在潜在问题演变为故障之前进行预测性维护。

传感器和电缆检查：定期检查位移传感器及其电缆的物理状况，包括安装是否牢固、电缆是否有磨损或扭结，以及连接器是否清洁和紧固。传感器的间隙电压（gap voltage）也应定期检查以确保其在正常工作范围内，尤其是在冗余模式下。

固件更新：如果Emerson提供，定期检查模块的固件更新，以优化性能、添加功能或解决已知问题。

报警/跳闸测试：根据设备维护计划，定期进行报警和跳闸功能测试，验证系统保护功能的有效性。

在进行任何维护或故障排除时，请务必遵循制造商的维护指南和安全操作规程。
