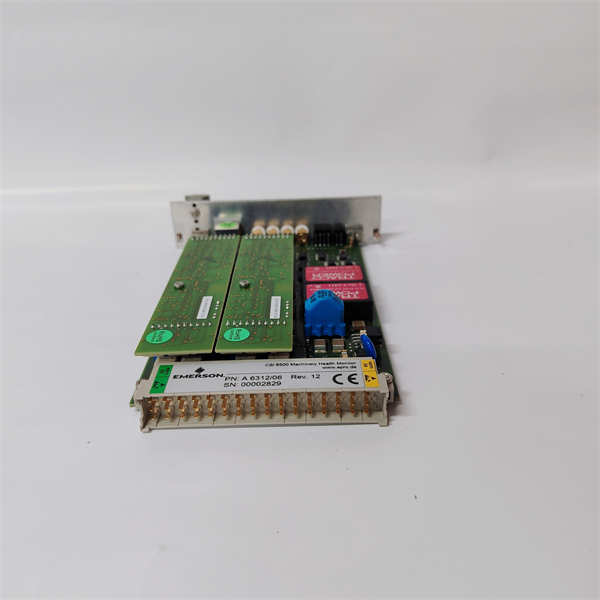

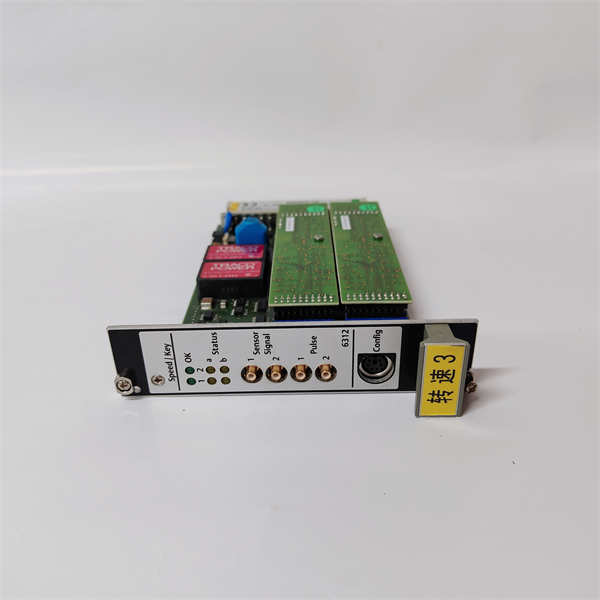

EMERSON A6312-06/08 转速相位监控模块 – AMS 6500 核心旋转保护卡

描述

EMERSON A6312（包括A6312/06或A6312-8）：一块双通道转速与相位监控模块，支持双涡流或霍尔传感器输入，输入频率范围最高可达20 kHz，关键输出：速度脉冲+报警相位，具备冗余传感切换、自检、电源隔离和热插拔能力。为关键旋转机械提供可靠的过速、失速和反转保护。

EMERSON A6312 产品概述

EMERSON A6312 系列，含型号如 A6312/06 或 A6312-8，是 AMS 6500 健康监控系统中专门用来监测旋转速度（Speed）和相位 Key pulse 的模块。它支持双通道独立采样，无论你挂的是涡流传感器链（例如 PR6422、6423、6424、6425）还是霍尔效应接近开关，都能准确测量轴转速、相位脉冲，并捕捉反转或零速状态  。

关键是它还支持“双通道冗余模式”。当主传感器异常或电缆状态不佳时，模块能自动判断并切换到备用通道，保障关键系统不掉链子。模块前后都有缓冲输出，后端还能接 0/4–20 mA 或脉冲输出信号，方便接入 DCS/PLC 进行实时监控和趋势分析。此外，它支持热插拔，不需要停机就能更换或检修 。

EMERSON A631206

技术规格

主要特点和优势

双通道实时监控：
A6312 支持两路独立速度通道，可同时监控两轴或主/备用传感器，实现精准的轴速监控与版本识别。

冗余切换、稳如老狗：
检测到传感器异常或信号异常（gap voltage异常、脉冲计数异常），模块自动切换到备用通道，关键系统永不失速 emerson.com。

多功能输出可集成：
支持速度脉冲和相位输出，并提供后端缓冲与模拟信号，可直接接入PLC、DCS或振动控制器，省了再做转换的麻烦。

热插拔设计方便维护：
模块支持在线更换，减少维护停机时间，确保现场运行可持续。

高度自检能力：
内建硬件、温度、电源、传感器线缆等的自检机制，防患于未然，提高设备可用性。

英文技术摘要：
The Emerson A6312 Speed & Key Monitor is a dual-channel, API 670-compliant module for the AMS 6500 system, designed to monitor critical machinery’s rotational speed, phase pulse, zero-speed, and direction. It accepts eddy-current or Hall-effect sensor inputs up to 20 kHz, provides buffered and analog/ pulse outputs, supports redundant channel switchover, and features hot-swap and self-diagnostic capabilities. Ideal for safeguarding steam, gas turbine, compressor, and hydro machinery.

应用领域

EMERSON A6312 多用于关键旋转设备的监控系统：

汽轮机/燃气机组：监测 turbine shaft speed，预防失速或反转情况。

压缩机系统：追踪 compressor RPM，提供过速保护与相位校验。

水轮机/水泵：关键轴定位与方向判断。

工业加工流水线：如纸厂、钢厂的大轴，确保运转速度一致。

PlantWeb、DeltaV、Ovation DCS集成：可通过脉冲或模拟信号整合入主控系统，实现集成监控。

EMERSON A631206

相关产品

A6110：轴相对振动监控模块

A6210：推力/差动/活塞杆位移监控卡

A6220：轴偏心监控模块

A6140：轴绝对振动监控卡

A6125：壳体振动加速度监控

A6410：阀杆 + 壳体膨胀监测模块

A6630：温度监控模块

A6740：16通道继电器输出模块，逻辑执行用

A6824：Modbus及机架通讯接口模块

安装与维护

安装前准备：
断电操作，先确认传感器（涡流或霍尔）与脉冲触发器（齿轮、keyway）安装到位，信号线接头牢靠。卡片插槽要清洁，插入后听到“咔嗒”声方为就位。

维护建议：
模块可热插拔，现场换卡不影响运行。定期通过 AMS 配置软件查看 gap 电压、脉冲频率、相位角度数据；每半年清洁卡片插针和扇风孔，确保信号和散热通畅；如发现冗余通道切换或报警，及时排查传感器状态。
