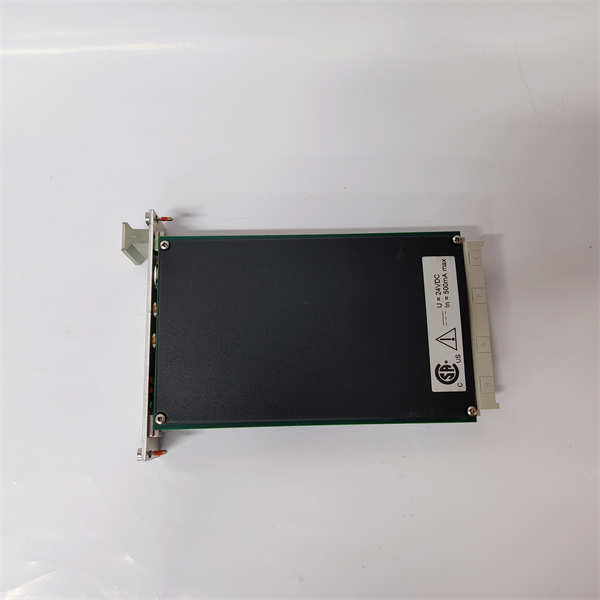

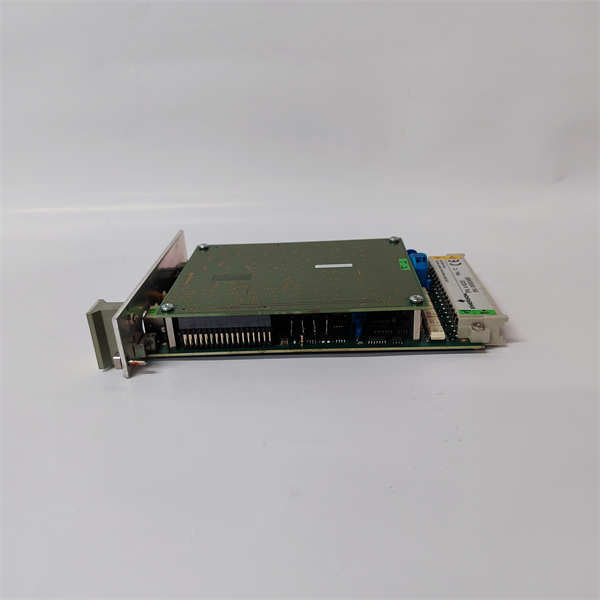

EMERSON A6220 单通道轴偏心监测模块

描述

EMERSON A6220是一款单通道轴偏心监测模块，隶属于Emerson（艾默生）的AMS 6500 Machinery Health Monitor系统。该模块专为工厂中最关键的旋转机械（如汽轮机、燃气轮机、压缩机和水力涡轮机）提供高可靠性的监测和保护。作为AMS 6500系统中的一个单槽插件模块，A6220旨在与其他AMS 6500监测模块协同工作，以构建一个完整的符合API 670标准的机械保护监测系统。

A6220的核心功能是精确监测旋转轴的偏心度（即轴中心线与旋转中心的偏差），并通过将偏心度参数与报警设定点进行比较来可靠地保护机械，从而驱动报警和继电器输出。轴偏心测量通常通过在轴承附近安装两个正交布置的非接触式位移传感器（如涡流传感器）实现。A6220模块能够计算并输出轴的偏心度大小和角度，这对于识别轴弯曲、轴承磨损、不对中等问题至关重要。

A6220以其卓越的可靠性、灵活的配置选项（包括可调节的输入频率范围、连续可调的测量范围）和全面的自检功能而闻名。它集成了缓冲输出、比例输出以及用于配置和状态监测的Mini DIN RS-232接口，确保了与更高级控制和诊断系统的无缝集成，是PlantWeb®和AMS软件生态系统不可或缺的一部分。

技术规格

产品型号:A6220(通常被称为：A6220 Shaft Eccentricity Monitor)

制造商:Emerson(艾默生)/EPRO(艾默生旗下品牌)

产品类型:轴偏心监测模块

系列:AMS 6500 Machinery Health Monitor(AMS 6500机械健康监测系统)

通道数:单通道(One,requires two proximity probes for measurement)

插槽占用:1个插槽(1-slot module)

传感器输入类型:涡流式(Eddy current),差分输入

兼容传感器:Emerson 6422,6423,6424,6425系列位移传感器(需要两个正交探头)

信号隔离:与电源隔离(Galvanically separated from power supply)

输入电阻:>100 kΩ

输入电压范围:0到-22 VDC

输入频率范围:下限截止：1或5 Hz；上限截止：50-2000 Hz(可调)

测量范围:可通过配置软件连续调节；最小范围0-400 mV；最大范围0-8000 mV

传感器电源:独立缓冲传感器电源，-26.7 V额定电压，20 mA额定电流(最大35 mA)

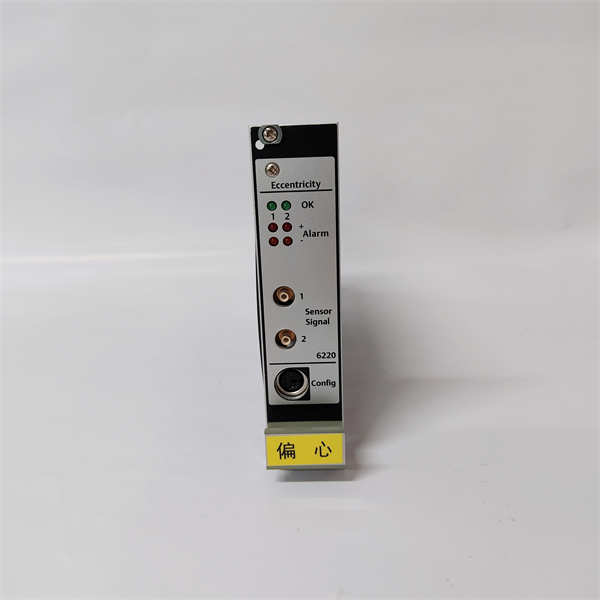

前面板输出:绿色LED(通道OK),红色LED(报警/危险),两个缓冲输出(与传感器输入相同，±10 V,0.1-5 kHz)

配置接口:Mini DIN配置插座(RS-232)用于配置、参数和状态监测

后部输出(可用):电流模式输出(0/4-20 mA),电压模式输出(0-10 VDC),原始缓冲输出信号(AC和DC),DC电压输出(0-10 VDC)

报警设定点:报警(Alert)和危险(Danger)设定点(可选择常开/常闭，0-5秒延迟，可远程阻塞)

自检功能:监测硬件、电源输入、硬件温度、传感器和电缆

环境温度:0˚C-65˚C(32˚F-149˚F)

存储温度:-30˚C-85˚C(-22˚F-185˚F)

湿度:5-95%(非冷凝)

认证/符合标准:API 670,API 618(作为AMS 6500系统的一部分)

功耗:最大6 W,250 mA(24 VDC)

主要特点和优势

EMERSON A6220轴偏心监测模块作为AMS 6500 Machinery Health Monitor系统中的关键组件，具备以下主要特点和优势：

高可靠性和关键设备保护：A6220专为厂内最关键的旋转机械设计，提供卓越的可靠性。其主要功能是精确监测轴的偏心度，并与预设的报警和危险阈值进行比较，一旦超过限值即刻触发报警和继电器输出，从而有效保护设备免受潜在故障的损害，避免代价高昂的停机。

符合API 670标准：该模块作为AMS 6500系统的一部分，符合API 670（美国石油学会标准670）对机械保护系统的严格要求。这确保了它在石油、天然气、电力等对安全性、可靠性和性能要求极高的行业中能够胜任任务。

精确的轴偏心测量：A6220通过接收来自两个正交布置的涡流式位移传感器的信号，计算并输出轴的偏心度大小和角度。这提供了关于轴弯曲、轴承磨损、不对中等问题的关键信息，有助于早期发现并解决潜在的机械故障。

单通道监测与灵活配置：虽然A6220是一个单通道模块，但它能够处理来自两个位移传感器的信号，并计算出轴的偏心度。可调节的输入频率范围、连续可调的测量范围等功能增强了其适应性。

与位移传感器无缝集成：模块专为与Emerson的涡流式位移传感器（如PR6422、PR6423、PR6424、PR6425系列）配合使用而优化。它提供隔离的传感器电源，确保测量信号的纯净和可靠性。

全面的诊断和自检功能：A6220具备强大的自检功能，能够监测模块硬件、电源输入、硬件温度、传感器连接和电缆完整性。如果发现异常，通过绿色和红色LED指示灯提供清晰的状态反馈，并且可以通过Mini DIN RS-232接口或通信总线（如Modbus TCP/IP）读取详细的故障信息，方便快速诊断。

丰富的输出选项：除了报警继电器输出外，A6220还提供多种模拟输出（0/4-20 mA电流输出，0-10 VDC电压输出），用于将偏心度数据传输到PLC、DCS或其他控制系统。前面板和后面板均设有缓冲输出，便于连接示波器进行现场波形分析。

紧凑型热插拔设计：作为一个3U高的单槽模块，A6220显著减少了机柜空间需求，比传统的6U四通道卡更为紧凑。它支持热插拔功能，允许在系统运行时更换模块，最大程度地减少停机时间。

与PlantWeb®和AMS软件集成：A6220是Emerson PlantWeb®和AMS软件生态系统中的核心组成部分。PlantWeb®提供了将运营集成机械健康信息与Ovation®和DeltaV™过程控制系统相结合的能力。AMS软件则为维护人员提供了高级预测和性能诊断工具，以便在早期自信准确地确定机械故障。

应用领域

EMERSON A6220轴偏心监测模块主要应用于对旋转机械健康状态监测和保护有极高要求的工业领域：

电力行业：

蒸汽轮机和燃气轮机：监测汽轮机和燃气轮机轴的偏心度，是预防轴弯曲、轴承磨损、不对中等问题的关键，确保机组安全高效运行。

发电机组：对大型发电机组的轴系偏心进行实时监测，以识别潜在的机械故障，避免重大事故。

石油和天然气行业：

压缩机组（离心式、轴流式）：监测大型工业压缩机的轴偏心，防止转子与定子碰撞，确保天然气输送、炼化等关键过程的连续性。

泵站和管道输送：监测大型泵和管道输送设备的轴偏心，保障流体输送的安全与效率。

化工和石化行业：

反应器和搅拌器：在化工生产中，对关键反应器内部的旋转部件进行偏心监测，确保工艺稳定和设备安全。

风机和鼓风机：监测大型工业风机和鼓风机的轴偏心，预防故障，维持生产线的正常运行。

钢铁、水泥和采矿行业：

磨机、破碎机和轧机：监测重型机械的轴偏心，以便及时发现轴承磨损、不对中等问题，减少非计划停机。

水处理和水力发电：

水力涡轮机：监测水轮机轴的偏心度，确保水力发电设施的稳定和安全运行。

大型泵站：在水处理和供水系统中，对关键泵设备的偏心进行监测，防止故障，保障供水连续性。

通用工业制造：

大型电机和风机：对所有关键大型旋转设备进行偏心监测，以实现状态监测和预测性维护，延长设备寿命。

相关产品

EMERSON A6220轴偏心监测模块是Emerson AMS 6500 Machinery Health Monitor系统的一部分，通常与该系列的其他模块和传感器协同工作，以提供全面的机械保护和诊断解决方案：

Emerson AMS 6500机架(System Rack)：A6220模块需要安装在AMS 6500机架中才能运行，例如A6500-SR机架。

Emerson AMS 6500系统电源(Power Supply)：为AMS 6500机架和其中的模块提供稳定电源。

Emerson位移传感器(Displacement Sensors)：A6220需要与Emerson的涡流式位移传感器（如PR6422,PR6423,PR6424,PR6425系列）以及相应的驱动器/延伸电缆（如CON 011/91,021/91,041/91）配合使用。需要两个正交布置的传感器。

Emerson AMS 6500其他监测模块：

A6110轴相对振动监测模块(Shaft Relative Vibration Monitor)

A6120机壳地震振动监测模块(Case Seismic Vibration Monitor)

A6125机壳压电（加速度计）振动监测模块(Case Piezo(Accelerometer)Vibration Monitor)

A6140轴绝对振动监测模块(Shaft Absolute Vibration Monitor)

A6210推力、差胀和拉杆落差监测模块(Thrust,Differential Expansion,and Rod Drop Monitor)

A6312转速和键相监测模块(Speed and Key Monitor)

A6410位移监测模块(Shift Monitor)

A6630温度监测模块(Temperature Monitor)

Emerson AMS 6500系统继电器卡(System Relay Card)：例如A6740，用于提供可编程继电器输出，以触发外部报警和停机系统。

Emerson AMS 6500通信模块：例如A6824(Modbus Interface)，用于将AMS 6500系统的数据集成到更高级的SCADA、DCS或工厂资产管理系统（如Emerson的AMS Device Manager）。

Emerson AMS 6910配置软件：用于配置和管理AMS 6500系统中的所有模块，包括A6220。

Emerson DeltaV™和Ovation®DCS系统：AMS 6500系统能够无缝集成到Emerson的分布式控制系统（DCS）中，提供统一的工厂操作视图。

安装与维护

安装前准备：在安装EMERSON A6220轴偏心监测模块之前，务必仔细阅读Emerson提供的所有相关文档，包括AMS 6500系统安装手册、A6220模块的详细规格书和安全指南。确保所有安装和维护人员都接受过必要的电气和机械安全培训，并严格遵守工业安全规范。在进行任何电气连接或操作模块之前，务必完全断开并锁定所有相关电源，以防止触电或设备损坏。检查A6220模块是否有任何物理损坏，并确认其型号与系统需求一致。将模块插入AMS 6500机架的指定插槽中，并确保与两个正交布置的涡流式位移传感器及其驱动器/延伸电缆的接线正确、牢固且符合规范。请特别注意屏蔽接地，以防止电磁干扰影响信号质量。

维护建议：为了确保EMERSON A6220及其所监测的旋转机械的长期可靠运行和最佳性能，建议执行定期的预防性维护规程。这包括：

目视检查：定期检查模块是否有灰尘积聚、潮湿、腐蚀、电缆松动或过热的迹象。确保所有连接器和端子都紧固，且没有氧化。

清洁：定期使用干燥、无绒的布清除模块表面的灰尘和污垢。由于是精密电子设备，避免使用液体清洁剂。

环境控制：确保控制柜内的环境温度和湿度保持在模块的工作规格范围内（0˚C-65˚C，5-95%非冷凝）。过高的温度会显著缩短模块寿命。

LED指示灯检查：定期检查模块前面板上的绿色和红色LED指示灯。绿色LED指示通道OK，红色LED指示报警或危险状态。任何异常的LED指示都应立即调查。

诊断与日志分析：利用AMS 6500配置软件定期检查模块的健康状态和诊断信息。下载并分析事件历史和数据日志，以便在潜在问题演变为故障之前进行预测性维护。

传感器和电缆检查：定期检查位移传感器及其电缆的物理状况，包括安装是否牢固、电缆是否有磨损或扭结，以及连接器是否清洁和紧固。传感器的间隙电压（gap voltage）也应定期检查以确保其在正常工作范围内。

固件更新：如果Emerson提供，定期检查模块的固件更新，以优化性能、添加功能或解决已知问题。

报警/跳闸测试：根据设备维护计划，定期进行报警和跳闸功能测试，验证系统保护功能的有效性。

在进行任何维护或故障排除时，请务必遵循制造商的维护指南和安全操作规程。
