EMERSON 5X00497G01 Ovation 4槽I/O底座 – DCS控制系统的”骨架”!

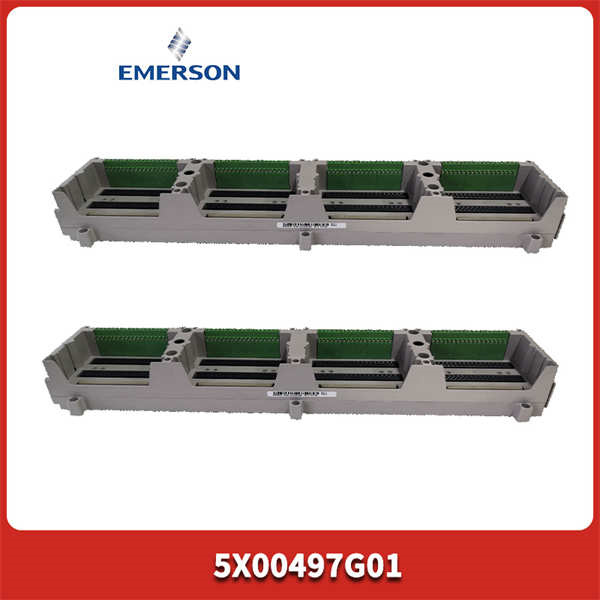

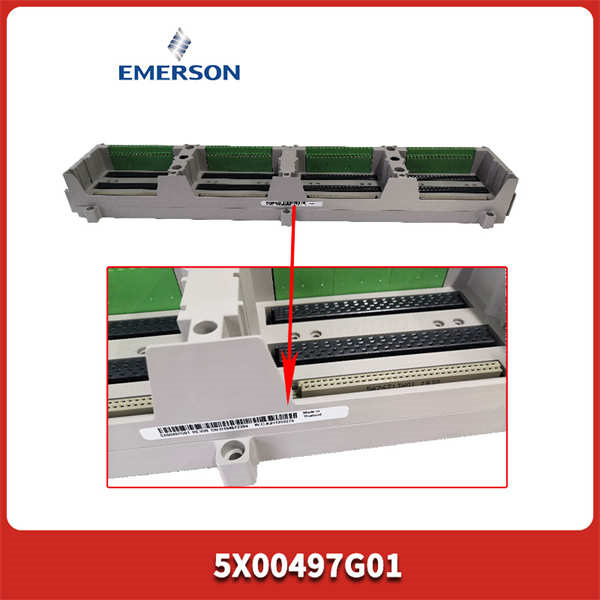

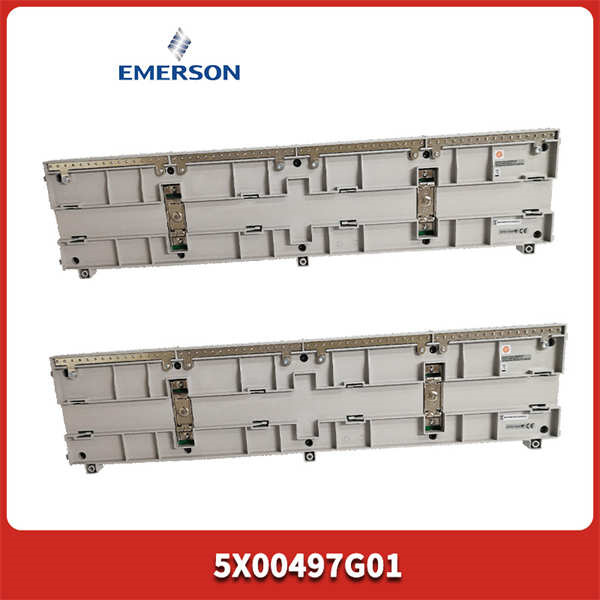

EMERSON 5X00497G01:这是一款Ovation系列的4槽I/O底座(4-Slot I/O Base Unit),是Emerson Ovation分布式控制系统(DCS)的关键硬件平台。它提供了4个插槽,用于安装各种Ovation I/O模块,如模拟量输入/输出、数字量输入/输出等,是连接现场设备和Ovation控制器之间的重要桥梁。这款底座支持热插拔功能,具备冗余电源,并采用DIN导轨安装。它广泛应用于发电厂、石油化工等对可靠性要求极高的工业现场。

分类:

描述

EMERSON 5X00497G01:这是一款Ovation系列的4槽I/O底座(4-Slot I/O Base Unit),是Emerson Ovation分布式控制系统(DCS)的关键硬件平台。它提供了4个插槽,用于安装各种Ovation I/O模块,如模拟量输入/输出、数字量输入/输出等,是连接现场设备和Ovation控制器之间的重要桥梁。这款底座支持热插拔功能,具备冗余电源,并采用DIN导轨安装。它广泛应用于发电厂、石油化工等对可靠性要求极高的工业现场。

5X00497G01 产品概述

在任何一个大型的工业自动化控制系统中,I/O底座(I/O Base Unit)就像是整个系统的“骨架”,它为各种I/O模块提供了物理上的承载和电气上的连接。EMERSON 5X00497G01 在Ovation DCS系统里,扮演的就是这个至关重要的角色。它是一个4槽I/O底座,可以承载多达4个不同类型的Ovation I/O模块,让系统能够根据实际需要灵活地配置I/O点数。

这块 EMERSON 5X00497G01 的核心功能是为I/O模块提供一个统一的接口平台。它内置了背板总线,用于为I/O模块提供电源和通信,从而省去了复杂的外部布线。这不仅让安装变得更加简单,也大大提高了系统的稳定性和抗干扰能力。5X00497G01 的设计充分考虑了工业现场的复杂和严苛,它支持热插拔功能,这意味着你可以在不中断系统运行的情况下,直接更换有问题的I/O模块,这对于那些不允许停机的关键应用来说,价值巨大。同时,它还支持冗余电源,进一步增强了系统的可靠性,确保在任何情况下都能持续为I/O模块供电。

EMERSON 5X00497G01

EMERSON 5X00497G01

5X00497G01 技术规格

参数名称 参数值
产品型号 5X00497G01
制造商 EMERSON Ovation
产品类型 4槽I/O底座 (I/O Base Unit)
所属系列 Ovation DCS
插槽数量 4个
兼容模块 模拟量输入/输出,数字量输入/输出,继电器输出等
电源 24 VDC
冗余支持
安装方式 DIN导轨安装
工作温度 -40°C 至 +70°C
防护等级 IP20
重量 约 0.8 kg
尺寸 16 cm × 16 cm × 12 cm

主要特点和优势

EMERSON 5X00497G01 之所以能在工业界备受青睐,靠的是其坚固耐用和功能全面的设计。

首先,它最大的一个特点就是模块化和高灵活性。它提供4个插槽,可以根据实际的控制需求,任意组合搭配不同类型的I/O模块。无论是需要采集温度、压力等模拟量信号,还是需要控制电磁阀、电机等数字量设备,5X00497G01都能轻松应对。这种灵活的配置方式,大大降低了项目的实施成本,也让系统后期的扩展和升级变得非常方便。

其次,它的高可用性设计也是一大优势。5X00497G01 支持冗余电源配置,这意味着你可以使用两路独立的24VDC电源为其供电。当其中一路电源出现故障时,另一路会自动接管,确保I/O模块的持续运行。此外,它的热插拔功能也极大地简化了维护工作。当某个I/O模块发生故障时,你无需停机,直接在线更换即可,这对于那些追求高可用性的工业现场来说,是至关重要的。

再者,这块I/O底座的设计充分考虑到了工业环境的严苛。它的工作温度范围宽得吓人,从零下40°C到零上70°C都能正常工作,不管是酷暑还是严寒,它都能坚守岗位。而且,它内置了通信总线,减少了外部接线,降低了电气连接的故障风险,同时也有助于提高系统的抗电磁干扰(EMI)能力。

The EMERSON 5X00497G01 is a critical 4-slot I/O Base Unit for the Emerson Ovation Distributed Control System (DCS). It serves as the foundational hardware platform for a variety of Ovation I/O modules, bridging the gap between field devices and the main controller. The 5X00497G01 is designed for modularity and high reliability. Its four slots can accommodate a mix of analog and digital I/O modules, providing a flexible and scalable solution for industrial control applications. A key feature is its hot-swappable capability, which allows for the replacement of a failed I/O module without shutting down the entire system, a crucial advantage in continuous processes. The base unit also supports redundant power supplies to ensure uninterrupted operation, and its integrated backplane bus simplifies wiring by providing power and communication to the installed modules. With a wide operating temperature range from -40°C to +70°C and a rugged design, the EMERSON 5X00497G01 is built to withstand harsh industrial environments, making it an indispensable component in industries such as power generation and petrochemicals where system uptime and reliability are paramount.

应用领域

由于EMERSON 5X00497G01在I/O管理方面的卓越性能和高可靠性,它被广泛应用于那些对系统控制能力和安全性要求极高的行业。

最核心的应用领域就是电力行业,尤其是在发电厂。在发电厂的DCS系统里,5X00497G01模块通常被用来承载各种I/O模块,采集锅炉、汽轮机等设备的温度、压力、流量等模拟量信号,以及控制断路器、阀门等数字量设备。通过它,Ovation DCS能够实现对整个发电过程的精确控制和高效管理。

其次,在石油天然气和化工行业5X00497G01扮演着连接DCS与现场子系统、泵站、阀门组等设备的关键角色。它确保了在复杂的工艺流程中,所有设备的数据都能被集中监控,任何控制指令都能被准确执行,这对于保障生产安全和优化流程至关重要。

此外,在水处理、市政公用等行业,5X00497G01也常被用于承载各种I/O模块,实现对远程泵站、监测站等设备的远程监控和自动化管理,极大地提高了运营效率和响应速度。

EMERSON 5X00497G01

EMERSON 5X00497G01

相关产品

5X00497G01作为Ovation DCS系统的I/O底座,通常需要与该系列的其他模块配合使用才能构成一个完整的控制系统。



1C31227G01:这是Ovation系列的CPU控制器,是整个系统的“大脑”,它与5X00497G01通信。



1C31223G01:Ovation系统的电源模块,为5X00497G01及其承载的I/O模块供电。



1C31110G01:Ovation的数字量输入模块,通常安装在5X00497G01底座上。



1C31118G01:Ovation的数字量输出模块,通常安装在5X00497G01底座上。



5X00499G01:另一款Ovation底座,可能在插槽数量或功能上有所差异。



安装与维护

安装前准备: 安装EMERSON 5X00497G01模块时,必须确保Ovation机箱的电源已完全断开,这是任何电气操作的基本规矩。安装人员应佩戴防静电腕带和手套,以防止静电损伤模块内部的敏感电子元件。由于是DIN导轨安装,需要确保导轨牢固,并将底座卡扣到导轨上。然后,将各种I/O模块插入底座。接线时,请务必参考Emerson官方手册中的接线图,确保电源线和现场I/O信号线连接正确,特别是地线连接必须可靠。

维护建议: EMERSON 5X00497G01模块的日常维护主要是对系统诊断软件和模块状态的监控来完成。由于其支持热插拔,当某个I/O模块发生故障时,你可以在不中断系统运行的情况下,直接在线更换。在更换模块时,务必使用与5X00497G01兼容的、具有相同电气参数的原厂备件。任何复杂的故障排查或维修都应由经过培训的专业人员进行,以确保系统的安全和稳定运行。
