EMERSON 5X00106G02 – DeltaV S-Series 模拟量 I/O 端子台，高密度接线接口！

描述

EMERSON 5X00106G02：这块DeltaV I/O 端子台（Terminal Block）是艾默生 S-Series 或 M-Series 高密度模拟量 I/O 模块（如 AI/AO）的物理接线接口。它采用可插拔式（Pluggable）设计，能快速连接和断开多路模拟信号线缆，大幅简化现场接线和模块更换流程。它具备接线方式：螺钉压接（Screw Clamp），I/O 类型：模拟量信号（AI/AO），易维护性：支持热插拔。5X00106G02 专治模拟量信号接线繁琐、模块更换耗时等“疑难杂症”。

5X00106G02 产品概述

艾默生的 EMERSON 5X00106G02 模块是 DeltaV DCS 系统中高密度 I/O 模块的专用连接端子台。在流程工业中，模拟量信号（如温度、压力、流量的 4−20 mA 信号）的精确度至关重要。这款 5X00106G02 的核心价值在于为这些高精度模拟信号提供一个稳定、可靠、抗干扰的物理接入点。

EMERSON 5X00106G02 通常配合那些拥有 16 路或 32 路通道的高密度模拟量输入（AI）或输出（AO）模块使用。它将 I/O 模块上的电子连接器转化为现场工程师熟悉的螺钉接线端子。这种设计实现了两个关键目标：

高密度集成： 在最小的体积内，提供了多路模拟信号的接入点，有效节约了控制柜空间。

极速维护： 采用可插拔（Pluggable）设计。当配套的 I/O 模块（如 AI 卡）发生故障时，工程师无需逐一拆卸数十根信号线，只需快速拔下连着 5X00106G02 的整个组件，然后插上新的 I/O 模块和端子台即可。这极大地减少了因维护导致的平均维修时间（MTTR），保障了系统的连续运行（Continuous Operation）。

虽然 EMERSON 5X00106G02 自身是无源组件，但其设计的坚固性和连接的可靠性，是保证模拟量信号从现场到 DCS 系统完整性（Integrity）的关键保障。

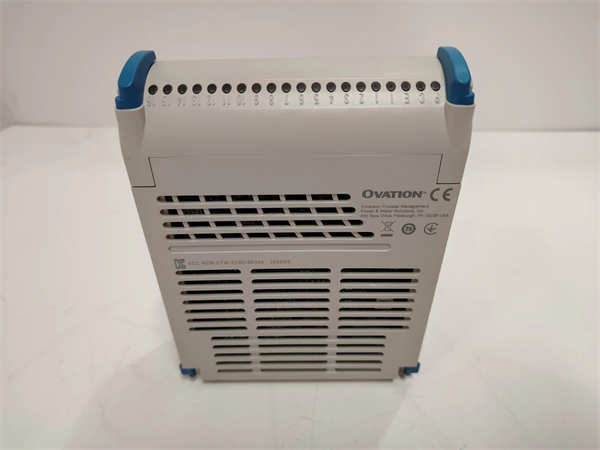

EMERSON 5X00106G02

5X00106G02 技术规格

主要特点和优势

确保模拟信号的完整性：模拟量信号对噪声和串扰极为敏感。EMERSON 5X00106G02 采用高品质的端子和结构设计，确保了信号回路的低接触电阻和高绝缘性能。对于需要接地或屏蔽的模拟量信号线，5X00106G02 通常提供了清晰的接地/屏蔽接线点，有助于工程师按照规范处理屏蔽层，最大限度地减少电磁干扰（EMI）对 4−20 mA 等信号精度的影响。

热插拔能力，极速恢复：如同所有的 DeltaV 专用端子台，5X00106G02 支持 I/O 模块的热插拔（Hot Swapping）。在控制回路必须保持运行时，现场技术人员可以安全、迅速地替换故障模块。这种设计是 DeltaV 高可用性（High Availability）架构的关键组成部分，它将模块更换的停机时间（Downtime）从数小时降到几分钟。

简化现场接线与标准化：EMERSON 5X00106G02 的设计实现了现场接线的一次到位。一旦线缆固定在端子台上，后续的维护和模块更换就不再需要触碰现场线缆。这减少了接线错误带来的人为风险（Human Risk），并使得控制柜内的接线布局更加标准化（Standardization）和整洁，便于长期管理。

坚固耐用的工业级设计：5X00106G02 专为流程工业的恶劣环境而设计。其塑料外壳和金属端子都具备良好的耐腐蚀性和抗振动性，能够长期在电厂或化工厂等环境中使用，保持连接的牢固性，保证连接的长期可靠性（Long-term Reliability）。

English Product Highlights:

The EMERSON 5X00106G02 is a specialized, high-density Terminal Block crucial for connecting field wiring to DeltaV DCS high-density Analog I/O modules (AI/AO). Its primary function is to maintain signal integrity for sensitive analog signals like 4−20 mA. The robust design of the 5X00106G02 ensures low contact resistance and provides dedicated points for shielding, effectively mitigating Electromagnetic Interference (EMI).

The module’s pluggable design is a cornerstone of DeltaV’s high-availability strategy, enabling hot-swapping of the corresponding I/O module without disconnecting the field wiring. This capability drastically reduces the Mean Time To Repair (MTTR) from hours to minutes. Furthermore, the EMERSON 5X00106G02 simplifies field installation by providing a reliable screw-clamp interface, ensuring secure, long-term connections that withstand industrial vibration, thereby increasing the overall reliability of the control system.

应用领域

EMERSON 5X00106G02 端子台的应用领域集中在所有使用艾默生 DeltaV DCS 系统并需要高密度模拟量信号采集和控制的工业现场。

首先，在石油、天然气和精细化工行业。这些行业需要监控大量的温度、压力、流量、液位等模拟量参数。5X00106G02 配合高密度 AI 模块，能高效且可靠地将数百甚至数千个传感器信号引入 DCS 系统，保障过程控制（Process Control）的精确度。

其次，在电力行业。它用于连接汽轮机、锅炉和辅助系统中的热电偶、热电阻和变送器信号。对这些关键模拟量的高精度采集，是实现机组热效率优化和安全运行的前提。

此外，制药和食品饮料等行业对温度和压力控制的精确性要求极高，EMERSON 5X00106G02 确保了模拟量信号在传输过程中的完整性，从而支持精确的批次（Batch）控制和质量保证。

相关产品

与 5X00106G02 (模拟量 I/O 端子台) 紧密配合和相关的产品型号通常是艾默生 DeltaV S/M-Series 高密度模拟量 I/O 模块：

VE4002S3B4：S-Series 高密度模拟量输入（AI）模块，是 5X00106G02 的常见配套模块。

VE4003S2B4：S-Series 高密度模拟量输出（AO）模块，同样可能需要 5X00106G02 配合。

KJ4001X1-BC2：M-Series 模拟量输出模块，早期高密度 AI/AO 卡件的常用型号。

KJ3221X1-BA1：高密度 AI 模块，与 5X00106G02 配合使用。

VE4001S2T2B4：S-Series 数字量输入模块，虽然信号类型不同，但与 5X00106G02 端子台在物理结构上相似或兼容。

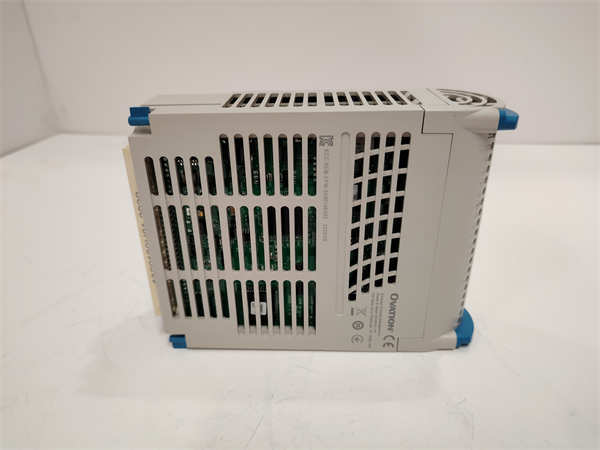

EMERSON 5X00106G02

安装与维护

安装前准备: 安装 EMERSON 5X00106G02 端子台时，必须确保连接到端子台的现场模拟量线缆已断电或处于安全状态。操作人员需严格遵循艾默生关于模拟量信号接线（特别是屏蔽层接地）的规范，确保信号线正确连接，避免潜在的接地环路（Ground Loops）问题。将 EMERSON 5X00106G02 上的多针连接器对准配套 I/O 模块底部的插槽，然后平稳、完全地推入到位，确保连接稳固。由于是模拟量，任何虚接都可能导致测量误差增大。

维护建议: EMERSON 5X00106G02 的核心维护在于保持连接的清洁和紧固。应定期检查端子台上的螺钉压接点，确保现场模拟量线缆（特别是易受温度影响的热电偶等信号线）的连接持续可靠，避免因振动导致的松动。利用其热插拔特性，可以在不影响系统运行的情况下，快速更换配套的 I/O 模块。进行任何模拟量校准（Calibration）或故障排除时，应首先检查 5X00106G02 的连接质量，确保故障不是由现场接线接口引起的。
