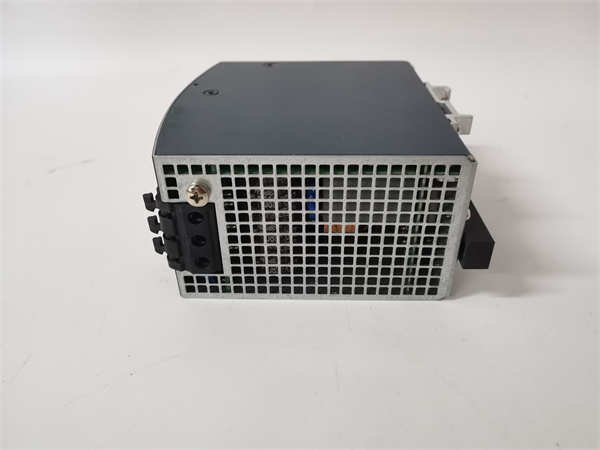

EMERSON 1X00781H01L | Ovation 控制器电源模块

描述

关键技术规格

• 产品型号: 1X00781H01L
• 制造商: EMERSON Automation Solutions (Ovation Platform)
• 系统平台: EMERSON Ovation Distributed Control System
• 输出电压: 24 VDC ±2%（稳压输出）
• 额定输出电流: 10 A（持续负载），峰值支持 12 A（短时）
• 输入电压范围: 85–264 VAC（自动切换），47–63 Hz；或 100–370 VDC（宽范围直流输入）
• 效率: ≥85%（典型值，满载）
• 冗余支持: 支持并联冗余运行（需配合冗余背板），具备均流与故障隔离功能
• 保护功能: 过压（OVP）、过流（OCP）、短路（SCP）、过温（OTP）自动保护与恢复
• 状态指示: 前面板 LED 显示 POWER OK、FAULT、REDUNDANCY STATUS
• 通信诊断: 通过 Ovation 背板总线向控制器上报电源状态、温度及故障代码
• 功耗: ≈ 300 W（最大输入）
• 工作温度: 0°C 至 +60°C（降额 >50°C）
• 尺寸/安装方式: 标准 Ovation 电源槽位（半高模块），导轨+螺钉固定，强制风冷（依赖机箱风扇）
• 认证标准: CE, UL 61010-1, CSA C22.2 No. 61010-1, IEC 61326-1

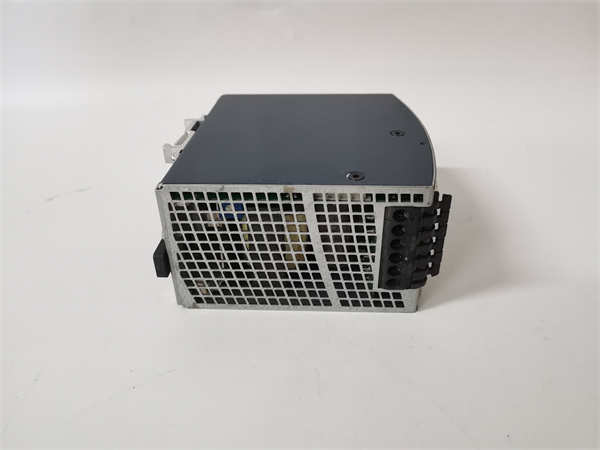

EMERSON 1X00781H01L

功能定位与应用场景分析

1X00781H01L 是 EMERSON Ovation 控制系统中的关键供电单元，专为高可用性过程控制环境设计。在 Ovation 架构中，控制器、通信模块和本地 I/O 卡件均依赖此电源模块提供的 24 VDC 电力。其不仅提供稳定电压，更通过硬件级冗余机制确保单电源故障时系统不间断运行——这是电厂、化工厂等连续流程工业的核心要求。

该模块采用工业级元器件选型与强化散热设计，可在高温、高湿、强电磁干扰的现场环境中长期可靠工作。其内置的智能诊断功能可将电压偏差、温度异常或内部故障实时上报至 Ovation 工程师站，支持预测性维护，避免突发性停机。

典型应用场景：

• 用于燃煤/燃气电厂 Ovation 控制器机架，为主 CPU（如 1X00750H01）和网络模块供电
• 在 LNG 液化装置中为安全联锁控制器提供冗余电源保障
• 部署于炼油厂常减压单元 DCS 机柜，支撑多卡件高负载运行
• 作为老旧 Ovation 系统（v3/v4）电源升级或备件替换方案

我们的质量标准与测试流程

电源模块失效是 DCS 非计划停机的主要原因之一。为此，我们对每块 1X00781H01L 执行以下严格验证：

测试流程：

• 外观与接口检查: 确认 PCB 无烧痕、电容无鼓包，连接器无氧化或机械损伤
• 上电空载测试: 验证 24 VDC 输出稳定，POWER OK LED 正常点亮
• 满载带载测试: 接入 10 A 电子负载，持续运行 2 小时，监测电压纹波（<100 mVpp）与温升
• 冗余切换模拟: 在双电源配置下，拔出主电源，验证备用电源无缝接管且无控制器复位
• 故障注入测试: 模拟输出短路、过温等场景，验证保护动作与自动恢复功能
• Ovation 系统集成测试: 安装至真实 Ovation 机架，通过 Workstation 查看电源状态与诊断信息
• 最终出库: 仅通过全部测试项的模块附带负载测试曲线、诊断日志及兼容性说明

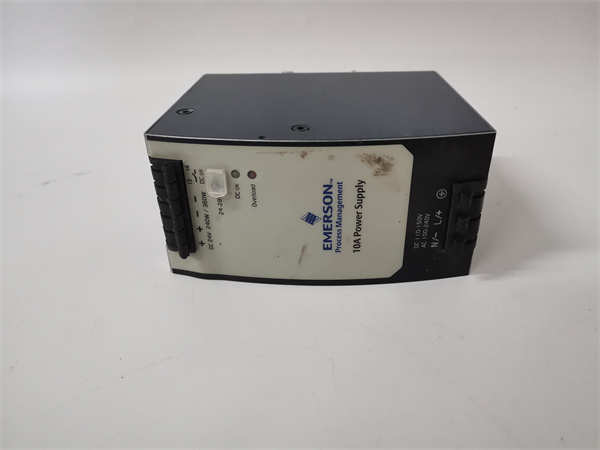

EMERSON 1X00781H01L

兼容性与升级路径

为确保 1X00781H01L 能在您的 Ovation 系统中安全运行，请在部署前核对以下关键项：

需核对要点：

• 机箱兼容性: 仅适用于标准 Ovation 控制器机箱（如 5X00123G01），不适用于 I/O 专用电源槽
• 冗余配置: 冗余运行需至少两块同型号模块，并确保背板支持并联供电
• 固件/系统版本: 适用于 Ovation v3.0 及以上，无需特殊固件，但需系统识别电源状态
• 替代关系: 1X00781H01L 可替代早期 1X00781H01（无“L”后缀）版本；后续型号为 1X00781H02L（更高效率）
• 维护建议: 建议定期清洁电源风扇滤网，避免因积尘导致过温降额
